2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

BYTA LAMPAALLMÄNNA INSTRUKTIONER❒Innan du byter en lampa, ska du kontrollera att respektive kontakter
inte är oxiderade.
❒Ersätt en utbränd lampa med en annan av samma typ och
strömstyrka.
❒Efter att ha bytt en lampa i strålkastaren, ska du alltid kontrollera att
den är rätt riktad.
❒När en lampa inte fungerar, ska man före eventuellt byte alltid
kontrollera säkringarna: för säkringarnas placering se avsnittet
"Byta säkringar" i detta kapitel.
Halogenlampor ska under hantering endast vidröras på
metalldelen. Om den genomskinliga glödlampskolven
kommer i kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en oavsiktlig kontakt, gnid
glödlampskolven med en fuktig trasa och alkohol och låt den torka.Ändringar och reparationer av elanläggningen som
utförs på felaktigt sätt och utan hänsyn till
anläggningens tekniska egenskaper, kan orsaka
funktionsfel med risker för brand.Halogenlampan innehåller trycksatt gas och vid skada
är det möjligt att glasbitar slungas iväg.
På grund av den höga spänningen bör eventuella
byten av gasfyllda lampor (Bi-Xenon) alltid utföras av
specialutbildad personal: livsfara! Kontakta en
auktoriserad Alfa Romeo serviceverkstad.
OBSERVERA! Vid kallt och fuktigt väder och efter spöregn eller biltvätt,
kan ytan på strålkastarna eller bakljusen imma igen och/eller
kondensdroppar bildas på insidan. Detta är ett naturligt fenomen som
beror på temperaturskillnaden och fukten på in- och utsidan av glaset
och inte något fel. Fenomenet påverkar inte ljusens normala funktion.
Så snart ljusen tänds, försvinner imman snabbt gradvis från mitten och
progressivt ut mot kanterna.
165KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

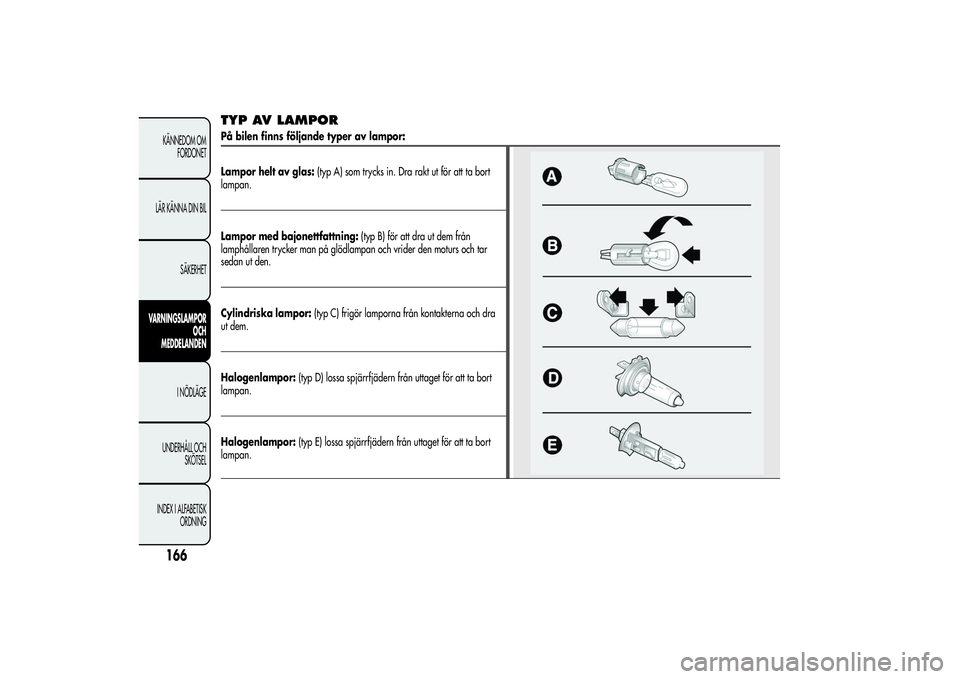

TYP AV LAMPORPå bilen finns följande typer av lampor:
Lampor helt av glas:(typ A) som trycks in. Dra rakt ut för att ta bort
lampan.Lampor med bajonettfattning:(typ B) för att dra ut dem från
lamphållaren trycker man på glödlampan och vrider den moturs och tar
sedan ut den.
Cylindriska lampor:(typ C) frigör lamporna från kontakterna och dra
ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
166KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

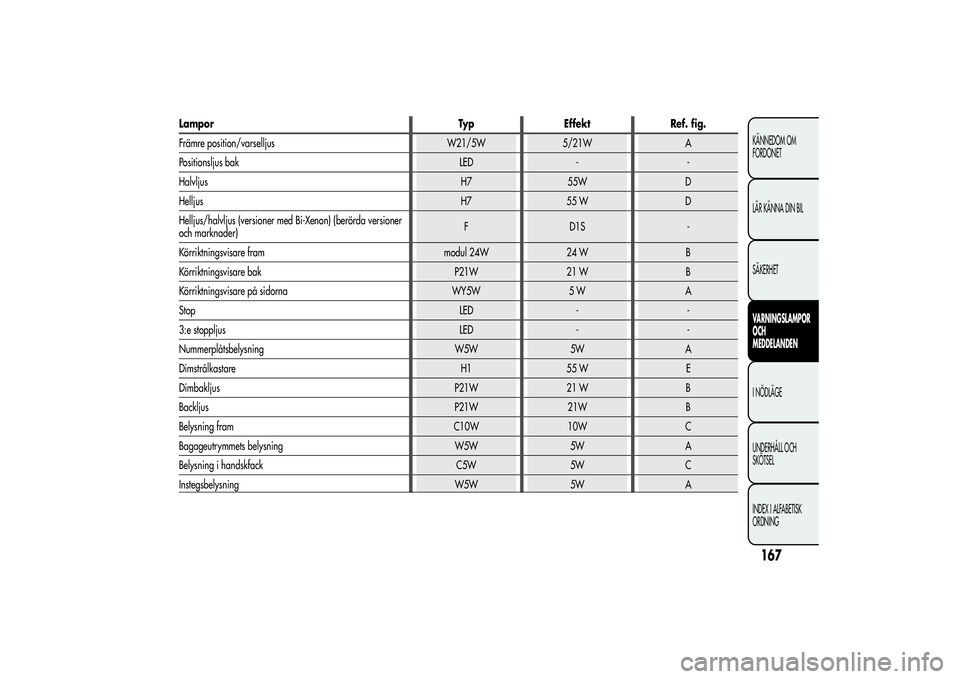

Lampor Typ Effekt Ref. fig.
Främre position/varselljus W21/5W 5/21W A
Positionsljus bak LED - -
Halvljus H7 55W D
Helljus H7 55 W D
Helljus/halvljus (versioner med Bi-Xenon) (berörda versioner
och marknader)F D1S -
Körriktningsvisare fram modul 24W 24 W B
Körriktningsvisare bak P21W 21 W B
Körriktningsvisare på sidorna WY5W 5 W A
Stop LED - -
3:e stoppljus LED - -
Nummerplåtsbelysning W5W 5W A
Dimstrålkastare H1 55 W E
Dimbakljus P21W 21 W B
Backljus P21W 21W B
Belysning fram C10W 10W C
Bagageutrymmets belysning W5W 5W A
Belysning i handskfack C5W 5W C
Instegsbelysning W5W 5W A
167KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

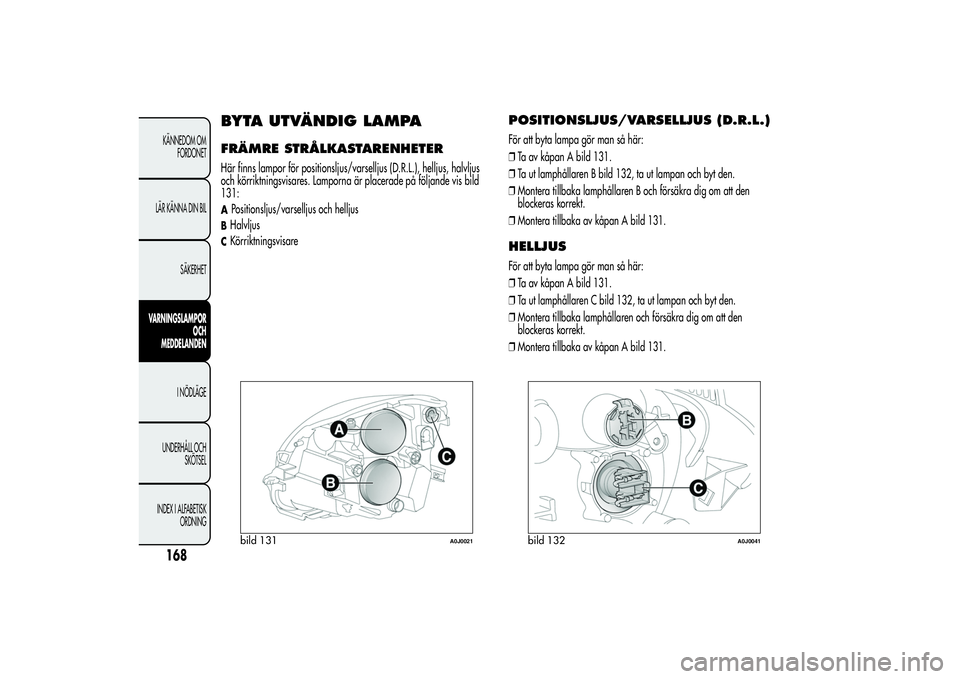

BYTA UTVÄNDIG LAMPAFRÄMRE STRÅLKASTARENHETERHär finns lampor för positionsljus/varselljus (D.R.L.), helljus, halvljus
och körriktningsvisares. Lamporna är placerade på följande vis bild
131:APositionsljus/varselljus och helljusBHalvljusCKörriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)För att byta lampa gör man så här:
❒Ta av kåpan A bild 131.
❒Ta ut lamphållaren B bild 132, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren B och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 131.HELLJUSFör att byta lampa gör man så här:
❒Ta av kåpan A bild 131.
❒Ta ut lamphållaren C bild 132, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 131.
bild 131
A0J0021
bild 132
A0J0041
168KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

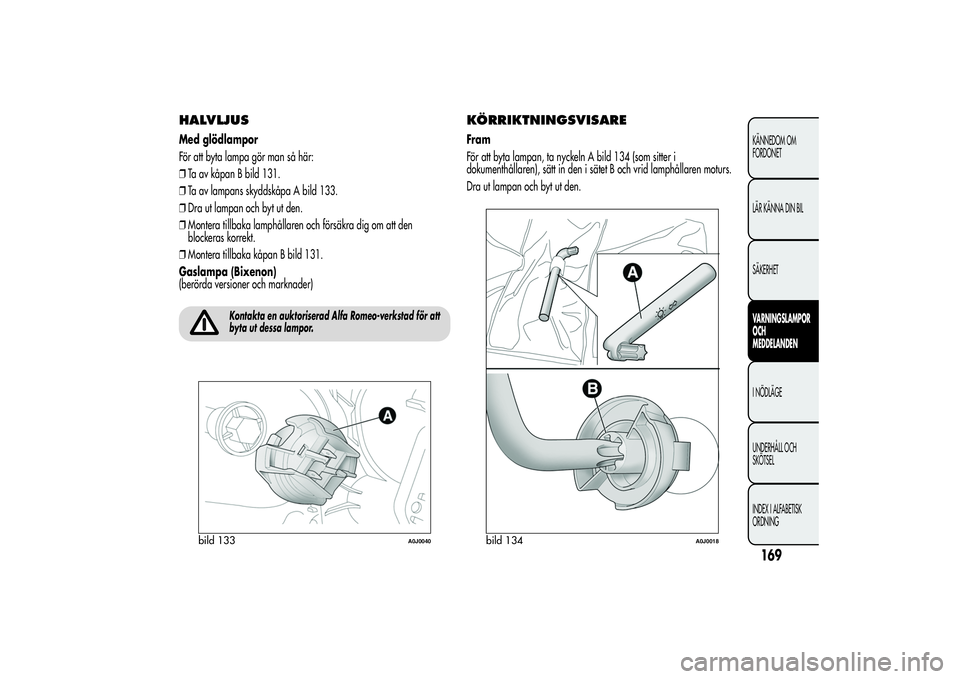

HALVLJUSMed glödlampor
För att byta lampa gör man så här:
❒Ta av kåpan B bild 131.
❒Ta av lampans skyddskåpa A bild 133.
❒Dra ut lampan och byt ut den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka kåpan B bild 131.
Gaslampa (Bixenon)
(berörda versioner och marknader)
Kontakta en auktoriserad Alfa Romeo-verkstad för att
byta ut dessa lampor.
KÖRRIKTNINGSVISAREFram
För att byta lampan, ta nyckeln A bild 134 (som sitter i
dokumenthållaren), sätt in den i sätet B och vrid lamphållaren moturs.
Dra ut lampan och byt ut den.
bild 133
A0J0040
bild 134
A0J0018
169KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

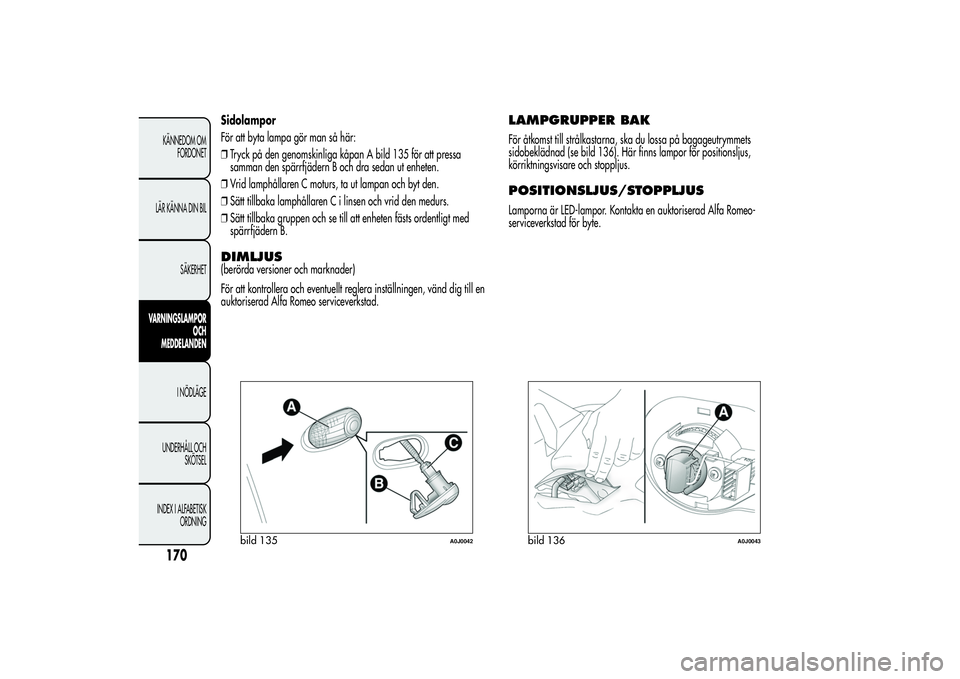

Sidolampor
För att byta lampa gör man så här:
❒Tryck på den genomskinliga kåpan A bild 135 för att pressa
samman den spärrfjädern B och dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta ut lampan och byt den.
❒Sätt tillbaka lamphållaren C i linsen och vrid den medurs.
❒Sätt tillbaka gruppen och se till att enheten fästs ordentligt med
spärrfjädern B.DIMLJUS(berörda versioner och marknader)
För att kontrollera och eventuellt reglera inställningen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
LAMPGRUPPER BAKFör åtkomst till strålkastarna, ska du lossa på bagageutrymmets
sidobeklädnad (se bild 136). Här finns lampor för positionsljus,
körriktningsvisare och stoppljus.POSITIONSLJUS/STOPPLJUSLamporna är LED-lampor. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.
bild 135
A0J0042
bild 136
A0J0043
170KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

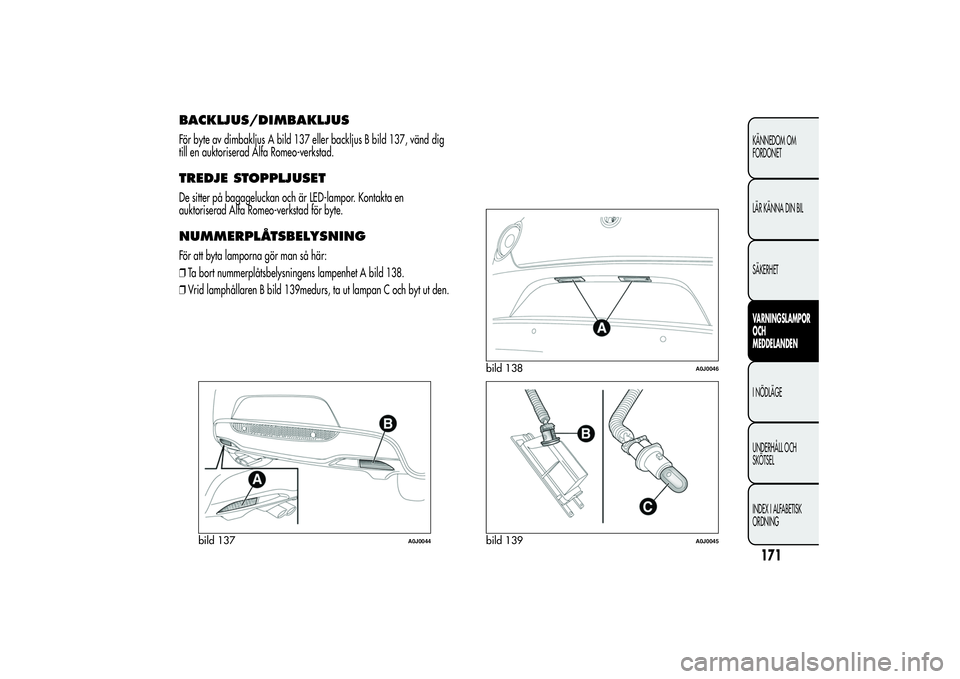

BACKLJUS/DIMBAKLJUSFör byte av dimbakljus A bild 137 eller backljus B bild 137, vänd dig
till en auktoriserad Alfa Romeo-verkstad.TREDJE STOPPLJUSETDe sitter på bagageluckan och är LED-lampor. Kontakta en
auktoriserad Alfa Romeo-verkstad för byte.NUMMERPLÅTSBELYSNINGFör att byta lamporna gör man så här:
❒Ta bort nummerplåtsbelysningens lampenhet A bild 138.
❒Vrid lamphållaren B bild 139medurs, ta ut lampan C och byt ut den.
bild 137
A0J0044
bild 138
A0J0046
bild 139
A0J0045
171KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

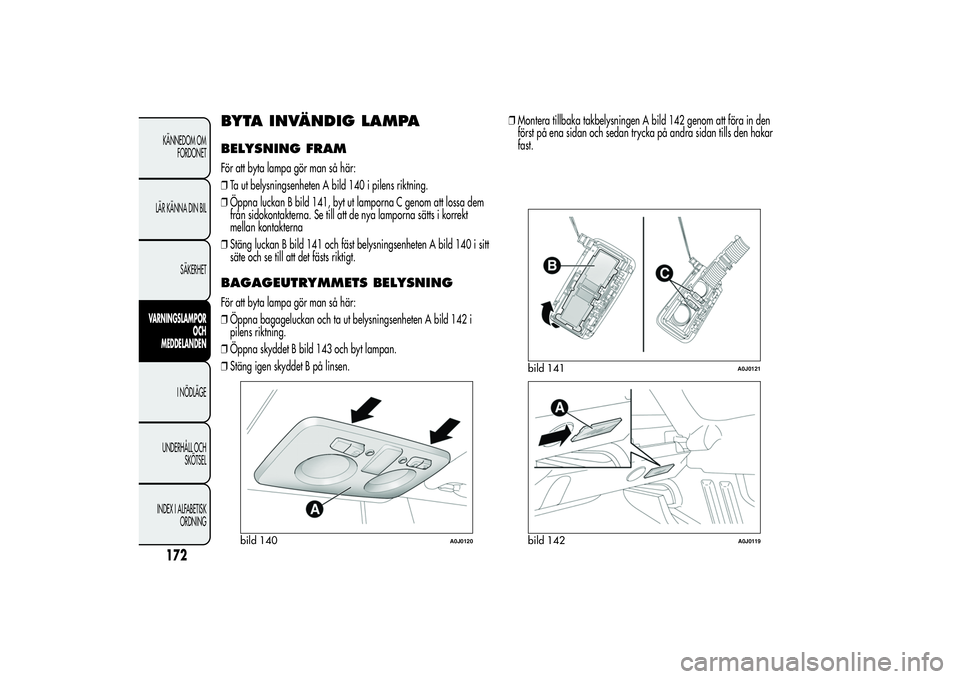

BYTA INVÄNDIG LAMPABELYSNING FRAMFör att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 140 i pilens riktning.
❒Öppna luckan B bild 141, byt ut lamporna C genom att lossa dem
från sidokontakterna. Se till att de nya lamporna sätts i korrekt
mellan kontakterna
❒Stäng luckan B bild 141 och fäst belysningsenheten A bild 140 i sitt
säte och se till att det fästs riktigt.BAGAGEUTRYMMETS BELYSNINGFör att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut belysningsenheten A bild 142 i
pilens riktning.
❒Öppna skyddet B bild 143 och byt lampan.
❒Stäng igen skyddet B på linsen.❒Montera tillbaka takbelysningen A bild 142 genom att föra in den
först på ena sidan och sedan trycka på andra sidan tills den hakar
fast.
