2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

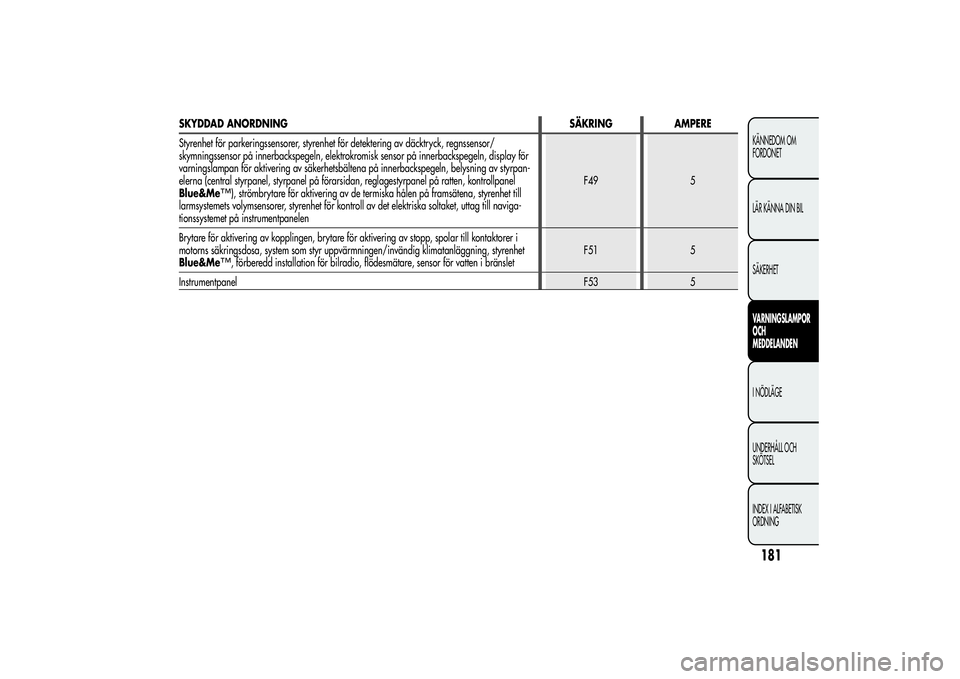

SKYDDAD ANORDNING SÄKRING AMPERE
Styrenhet för parkeringssensorer, styrenhet för detektering av däcktryck, regnssensor/
skymningssensor på innerbackspegeln, elektrokromisk sensor på innerbackspegeln, display för
varningslampan för aktivering av säkerhetsbältena på innerbackspegeln, belysning av styrpan-
elerna (central styrpanel, styrpanel på förarsidan, reglagestyrpanel på ratten, kontrollpanel
Blue&Me
™), strömbrytare för aktivering av de termiska hålen på framsätena, styrenhet till
larmsystemets volymsensorer, styrenhet för kontroll av det elektriska soltaket, uttag till naviga-
tionssystemet på instrumentpanelenF49 5
Brytare för aktivering av kopplingen, brytare för aktivering av stopp, spolar till kontaktorer i
motorns säkringsdosa, system som styr uppvärmningen/invändig klimatanläggning, styrenhet
Blue&Me™, förberedd installation för bilradio, flödesmätare, sensor för vatten i bränsletF51 5
InstrumentpanelF53 5
181KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

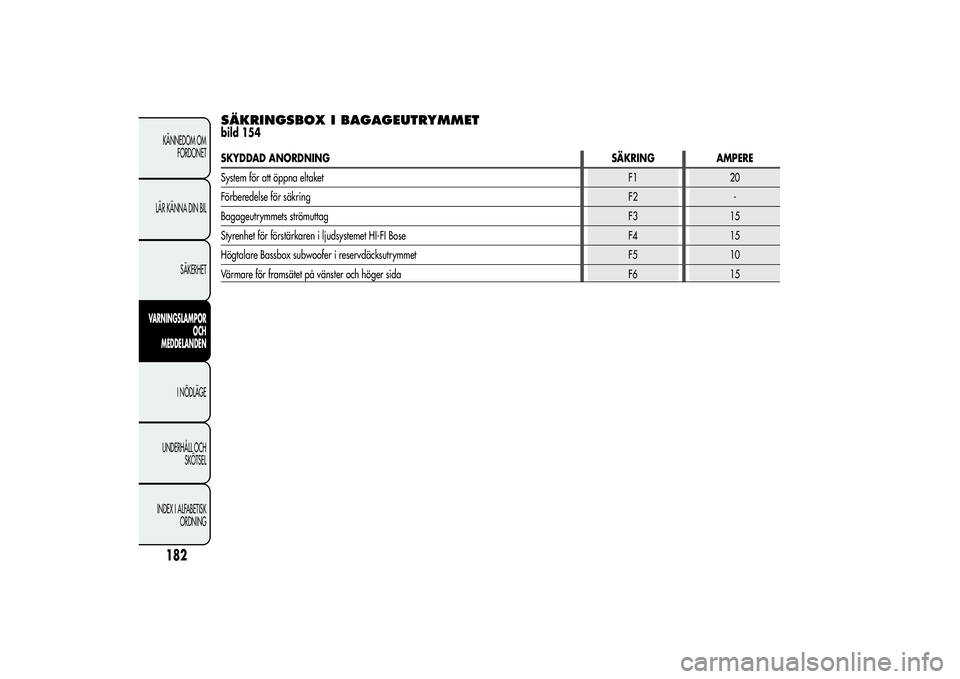

SÄKRINGSBOX I BAGAGEUTRYMMETbild 154SKYDDAD ANORDNING SÄKRING AMPERE
System för att öppna eltaketF1 20
Förberedelse för säkringF2 -
Bagageutrymmets strömuttagF3 15
Styrenhet för förstärkaren i ljudsystemet HI-FI Bose F4 15
Högtalare Bassbox subwoofer i reservdäcksutrymmet F5 10
Värmare för framsätet på vänster och höger sida F6 15
182KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

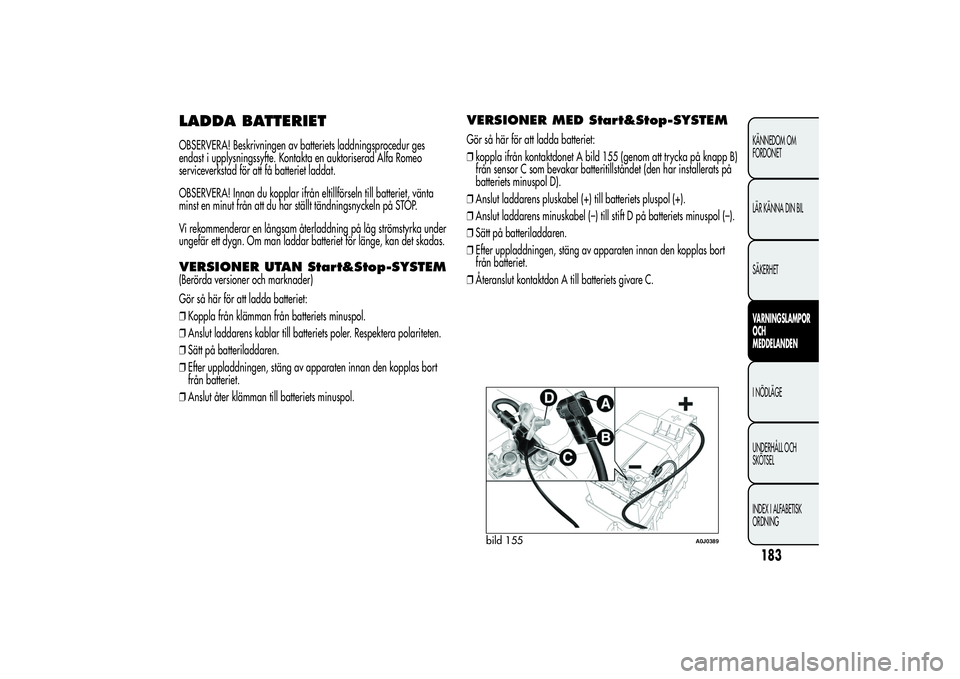

LADDA BATTERIETOBSERVERA! Beskrivningen av batteriets laddningsprocedur ges
endast i upplysningssyfte. Kontakta en auktoriserad Alfa Romeo
serviceverkstad för att få batteriet laddat.
OBSERVERA! Innan du kopplar ifrån eltillförseln till batteriet, vänta
minst en minut från att du har ställt tändningsnyckeln på STOP.
Vi rekommenderar en långsam återladdning på låg strömstyrka under
ungefär ett dygn. Om man laddar batteriet för länge, kan det skadas.VERSIONER UTAN Start&Stop-SYSTEM(Berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla från klämman från batteriets minuspol.
❒Anslut laddarens kablar till batteriets poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Anslut åter klämman till batteriets minuspol.
VERSIONER MED Start&Stop-SYSTEMGör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 155 (genom att trycka på knapp B)
från sensor C som bevakar batteritillståndet (den har installerats på
batteriets minuspol D).
❒Anslut laddarens pluskabel (+) till batteriets pluspol (+).
❒Anslut laddarens minuskabel (–) till stift D på batteriets minuspol (–).
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Återanslut kontaktdon A till batteriets givare C.
bild 155
A0J0389
183KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

LYFTA BILENOm bilen behöver lyftas ska man kontakta en auktoriserad Alfa Romeo
serviceverkstad, som har en armlyft eller verkstadslyft.
OBSERVERA! När det gäller versioner med sidokjolar ska man iaktta
särskild försiktighet vid placeringen av lyftarmen.
BOGSERA BILENBogseringsringen som medföljer bilen ligger i verktygslådan i
bagageutrymmet.ANGÖRA BOGSERINGSRINGENLossa locket A genom att dra i den nedre delen. Ta ut bogseringsringen
B ur verktygslådan och skruva in den i det gängade fästhålet fram
(bild 156) eller bak (bild 157).
Innan bogseringen vrider man tändningsnyckeln till
MAR och därefter till STOP utan att ta ut den. När man
tar ur tändningsnyckeln aktiveras automatiskt rattlåset
vilket innebär att hjulen inte kan styras.
bild 156
A0J0038
184KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

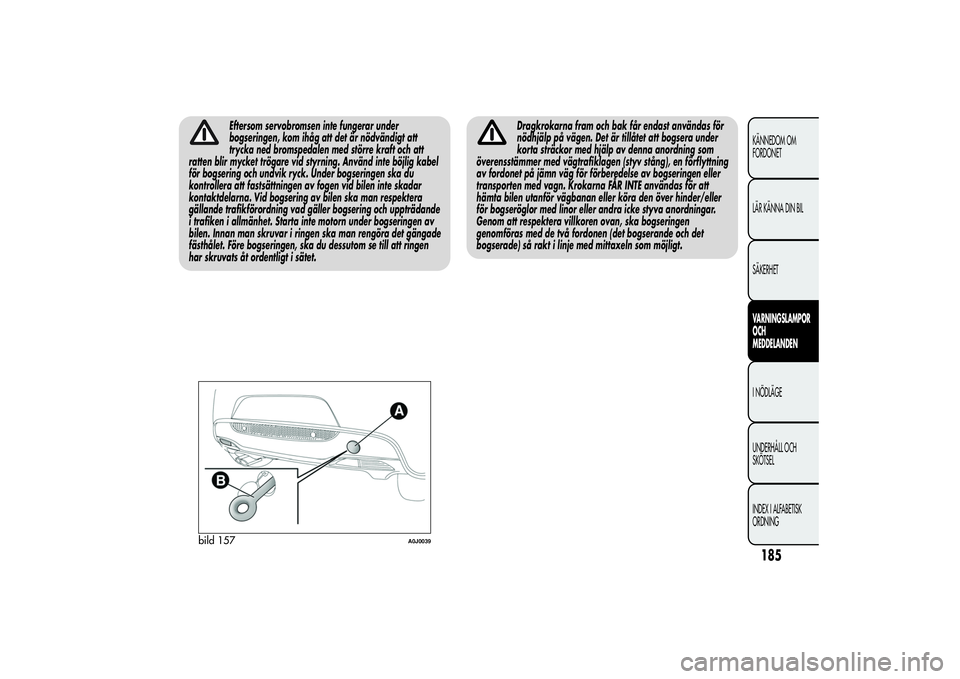

Eftersom servobromsen inte fungerar under
bogseringen, kom ihåg att det är nödvändigt att
trycka ned bromspedalen med större kraft och att
ratten blir mycket trögare vid styrning. Använd inte böjlig kabel
för bogsering och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av fogen vid bilen inte skadar
kontaktdelarna. Vid bogsering av bilen ska man respektera
gällande trafikförordning vad gäller bogsering och uppträdande
i trafiken i allmänhet. Starta inte motorn under bogseringen av
bilen. Innan man skruvar i ringen ska man rengöra det gängade
fästhålet. Före bogseringen, ska du dessutom se till att ringen
har skruvats åt ordentligt i sätet.
Dragkrokarna fram och bak får endast användas för
nödhjälp på vägen. Det är tillåtet att bogsera under
korta sträckor med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv stång), en förflyttning
av fordonet på jämn väg för förberedelse av bogseringen eller
transporten med vagn. Krokarna FÅR INTE användas för att
hämta bilen utanför vägbanan eller köra den över hinder/eller
för bogseröglor med linor eller andra icke styva anordningar.
Genom att respektera villkoren ovan, ska bogseringen
genomföras med de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln som möjligt.
bild 157
A0J0039
185KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

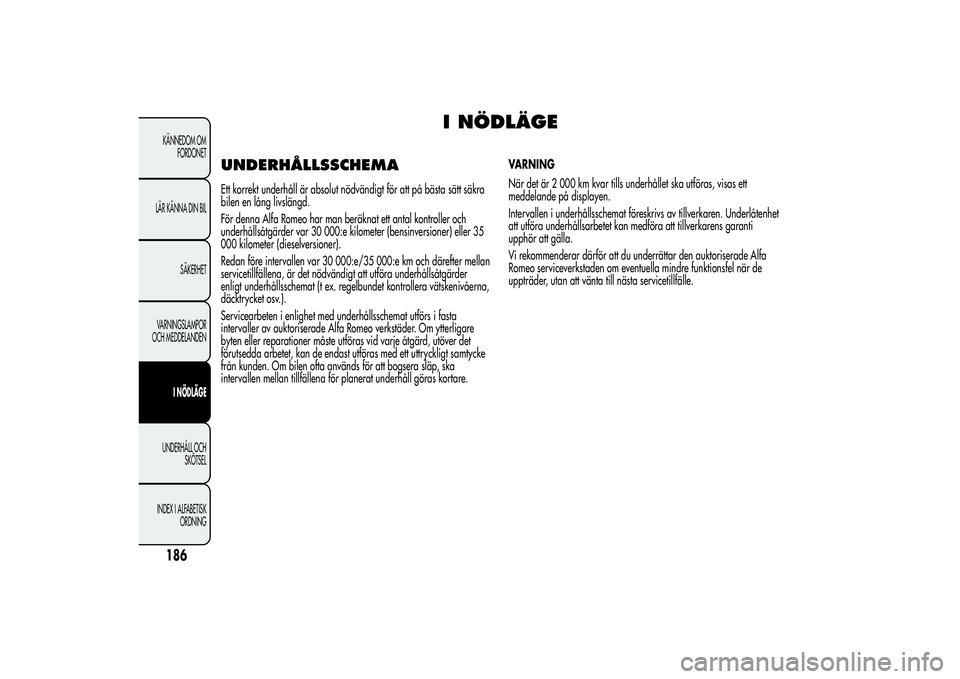

I NÖDLÄGE
UNDERHÅLLSSCHEMAEtt korrekt underhåll är absolut nödvändigt för att på bästa sätt säkra
bilen en lång livslängd.
För denna Alfa Romeo har man beräknat ett antal kontroller och
underhållsåtgärder var 30 000:e kilometer (bensinversioner) eller 35
000 kilometer (dieselversioner).
Redan före intervallen var 30 000:e/35 000:e km och därefter mellan
servicetillfällena, är det nödvändigt att utföra underhållsåtgärder
enligt underhållsschemat (t ex. regelbundet kontrollera vätskenivåerna,
däcktrycket osv.).
Servicearbeten i enlighet med underhållsschemat utförs i fasta
intervaller av auktoriserade Alfa Romeo verkstäder. Om ytterligare
byten eller reparationer måste utföras vid varje åtgärd, utöver det
förutsedda arbetet, kan de endast utföras med ett uttryckligt samtycke
från kunden. Om bilen ofta används för att bogsera släp, ska
intervallen mellan tillfällena för planerat underhåll göras kortare.VARNING
När det är 2 000 km kvar tills underhållet ska utföras, visas ett
meddelande på displayen.
Intervallen i underhållsschemat föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan medföra att tillverkarens garanti
upphör att gälla.
Vi rekommenderar därför att du underrättar den auktoriserade Alfa
Romeo serviceverkstaden om eventuella mindre funktionsfel när de
uppträder, utan att vänta till nästa servicetillfälle.
186KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

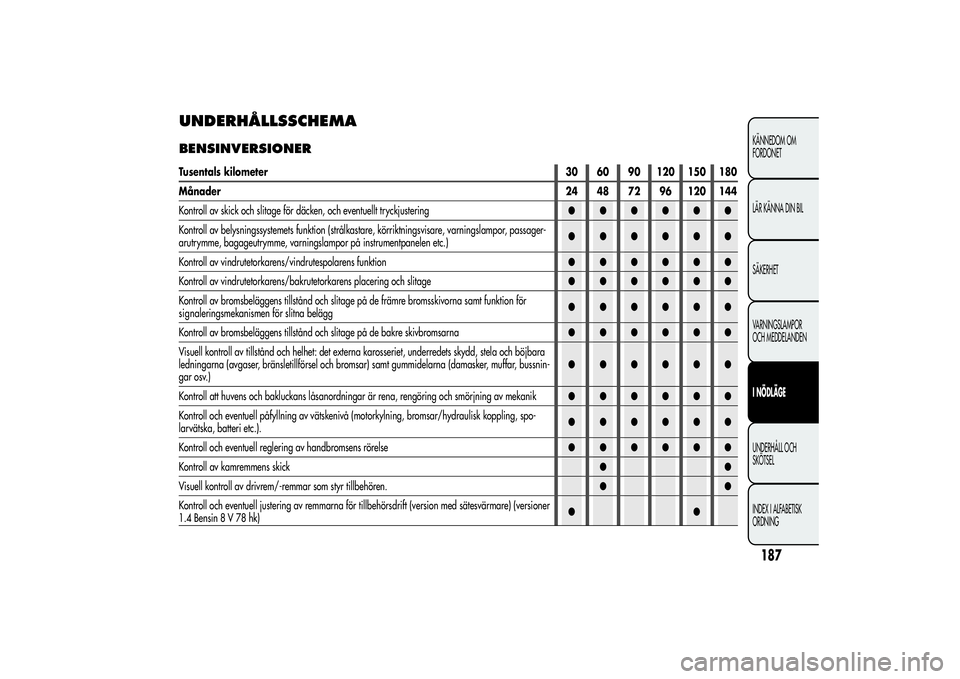

UNDERHÅLLSSCHEMABENSINVERSIONER
187KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
Tusentals kilometer30 60 90 120 150 180
Månader24 48 72 96 120 144
Kontroll av skick och slitage för däcken, och eventuellt tryckjustering●●●●●●
Kontroll av belysningssystemets funktion (strålkastare, körriktningsvisare, varningslampor, passager-
arutrymme, bagageutrymme, varningslampor på instrumentpanelen etc.)●●●●●●
Kontroll av vindrutetorkarens/vindrutespolarens funktion●●●●●●
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage●●●●●●
Kontroll av bromsbeläggens tillstånd och slitage på de främre bromsskivorna samt funktion för
naleringsmekanismen för slitna belägg●●●●●●
Kontroll av bromsbeläggens tillstånd och slitage på de bakre skivbromsarna●●●●●●
Visuell kontroll av tillstånd och helhet: det externa karosseriet, underredets skydd, stela och böjbara
ledningarna (avgaser, bränsletillförsel och bromsar) samt gummidelarna (damasker, muffar, bussnin-
gar osv.)●●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena, rengöring och smörjning av mekanik●●●●●●
Kontroll och eventuell påfyllning av vätskenivå (motorkylning, bromsar/hydraulisk koppling, spo-
larvätska, batteri etc.).●●●●●●
Kontroll och eventuell reglering av handbromsens rörelse●●●●●●
Kontroll av kamremmens skick●●
Visuell kontroll av drivrem/-remmar som styr tillbehören.●●
Kontroll och eventuell justering av remmarna för tillbehörsdrift (version med sätesvärmare) (versioner
1.4 Bensin 8 V 78 hk)●● sig

188KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

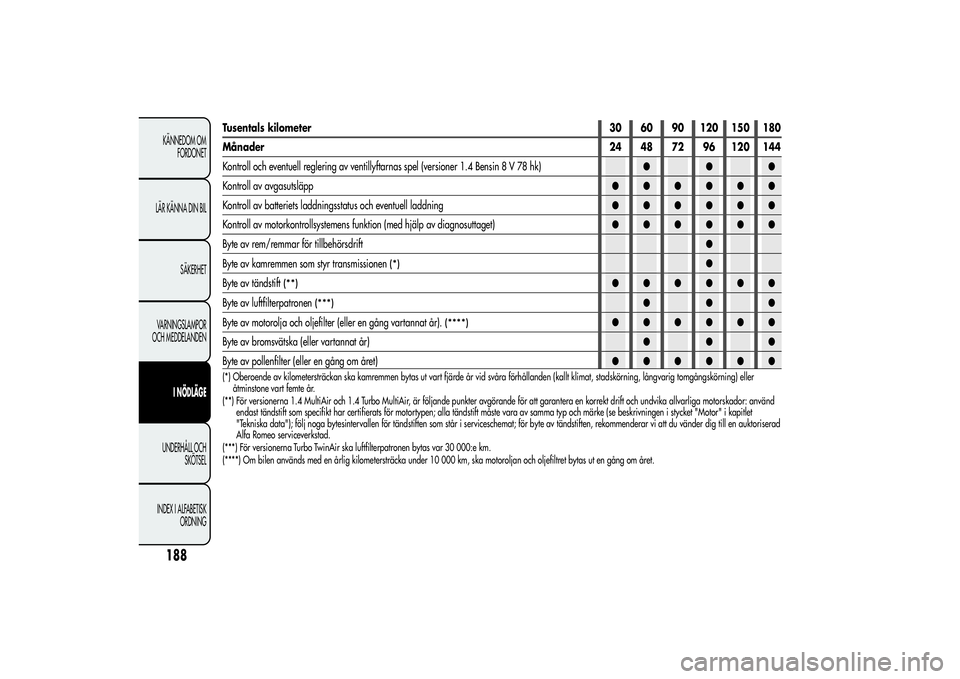

Tusentals kilometer30 60 90 120 150 180
Månader24 48 72 96 120 144
Kontroll och eventuell reglering av ventillyftarnas spel (versioner 1.4 Bensin 8 V 78 hk)●●●
Kontroll av avgasutsläpp●●●●●●
Kontroll av batteriets laddningsstatus och eventuell laddning●●●●●●
Kontroll av motorkontrollsystemens funktion (med hjälp av diagnosuttaget)●●●●●●
Byte av rem/remmar för tillbehörsdrift●
Byte av kamremmen som styr transmissionen
(*)
●
Byte av tändstift
(**)
●●●●●●
Byte av luftfilterpatronen
(***)
●●●
Byte av motorolja och oljefilter (eller en gång vartannat år).
(****)
●●●●●●
Byte av bromsvätska (eller vartannat år)●●●
Byte av pollenfilter (eller en gång om året)●●●●●●
(*) Oberoende av kilometersträckan ska kamremmen bytas ut vart fjärde år vid svåra förhållanden (kallt klimat, stadskörning, långvarig tomgångskörning) eller
åtminstone vart femte år.
(**) För versionerna 1.4 MultiAir och 1.4 Turbo MultiAir, är följande punkter avgörande för att garantera en korrekt drift och undvika allvarliga motorskador: använd
endast tändstift som specifikt har certifierats för motortypen; alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket "Motor"i kapitlet
"Tekniska data"); följ noga bytesintervallen för tändstiften som står i serviceschemat; för byte av tändstiften, rekommenderar vi att du vänder digtill en auktoriserad
Alfa Romeo serviceverkstad.
(***) För versionerna Turbo TwinAir ska luftfilterpatronen bytas var 30 000:e km.
(****) Om bilen används med en årlig kilometersträcka under 10 000 km, ska motoroljan och oljefiltret bytas ut en gång om året.
