BELYSNING I HANDSKFACKFör att byta lampa gör man så här:
❒Öppna handskfacket och ta ut belysningsenheten A bild 144.
❒Byt ut lampan B genom att lossa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs korrekt mellan kontakterna.
BELYSNING TILL SMINKSPEGELN(berörda versioner och marknader)
För att byta lampa gör man så här:
❒Sänk solskyddet och dra ut belysningsenheten A bild 145 genom att
bända på den punkt som anges av pilen.
❒Ta bort skyddet B genom att lossa det från flikarna C, byt ut lampan
D bild 146 genom att dra ut den och lossa den från
sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att den sitter rätt och är
blockerad mellan kontakterna.
❒Montera tillbaka skyddet B bild 145 och sätt i det korrekt mellan
flikarna C.
❒Sätt i belysningsenheten genom att föra in den på ena sidan E bild
146 och tryck sedan på den andra sidan tills du hör att fliken F
blockeras.
bild 143
A0J0118
bild 144
A0J0122
bild 145
A0J0123
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

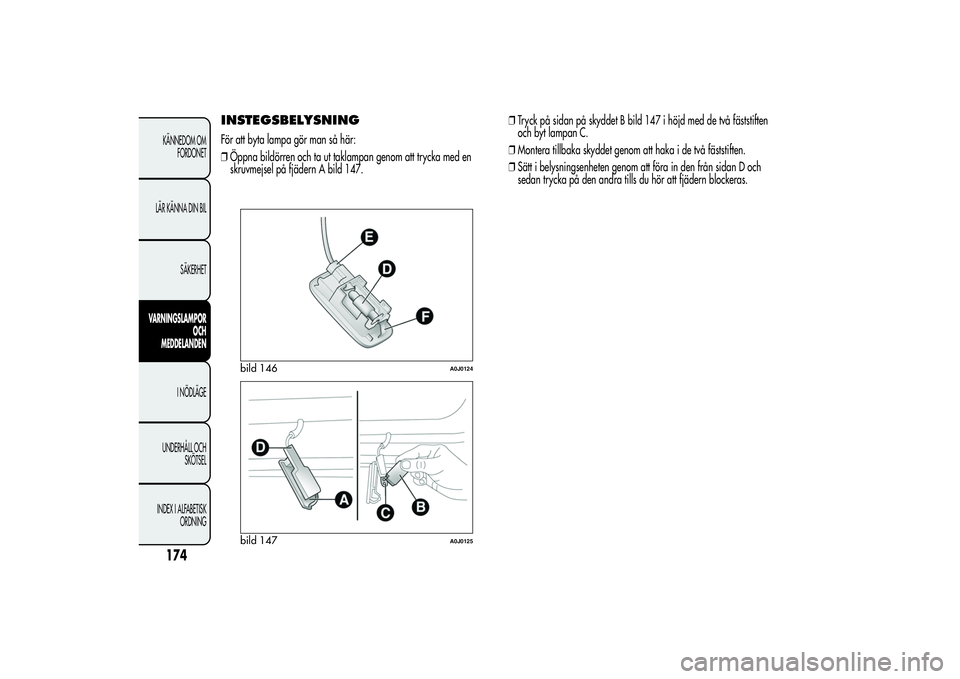

INSTEGSBELYSNINGFör att byta lampa gör man så här:
❒Öppna bildörren och ta ut taklampan genom att trycka med en
skruvmejsel på fjädern A bild 147.❒Tryck på sidan på skyddet B bild 147 i höjd med de två fäststiften
och byt lampan C.
❒Montera tillbaka skyddet genom att haka i de två fäststiften.
❒Sätt i belysningsenheten genom att föra in den från sidan D och
sedan trycka på den andra tills du hör att fjädern blockeras.
bild 146
A0J0124
bild 147
A0J0125
174KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

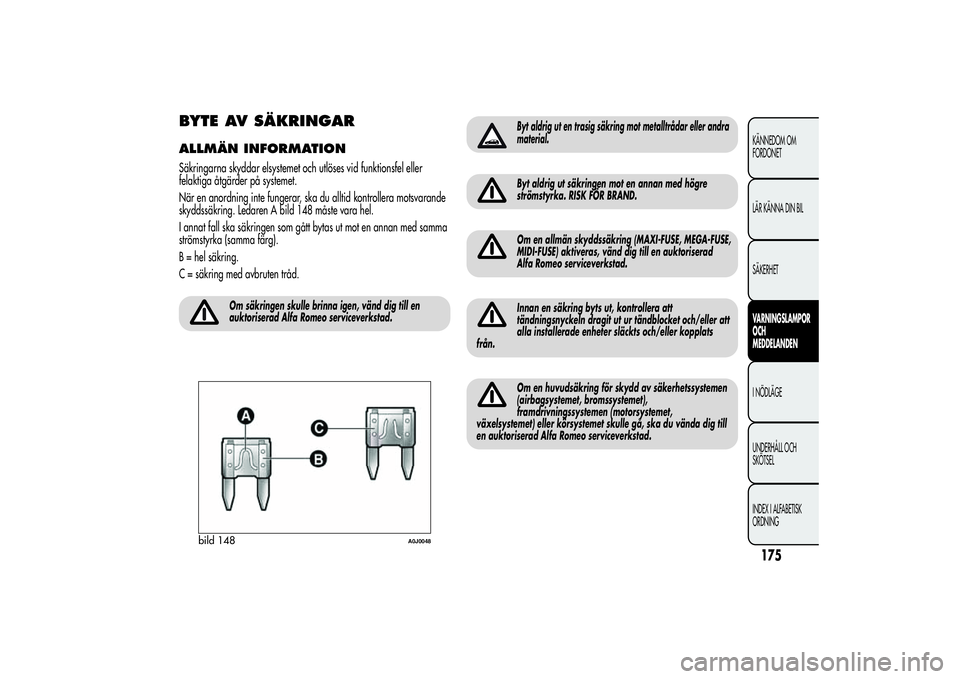

BYTE AV SÄKRINGARALLMÄN INFORMATIONSäkringarna skyddar elsystemet och utlöses vid funktionsfel eller
felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid kontrollera motsvarande
skyddssäkring. Ledaren A bild 148 måste vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med samma
strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
Om säkringen skulle brinna igen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
Byt aldrig ut en trasig säkring mot metalltrådar eller andra
material.Byt aldrig ut säkringen mot en annan med högre
strömstyrka. RISK FÖR BRAND.Om en allmän skyddssäkring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) aktiveras, vänd dig till en auktoriserad
Alfa Romeo serviceverkstad.Innan en säkring byts ut, kontrollera att
tändningsnyckeln dragit ut ur tändblocket och/eller att
alla installerade enheter släckts och/eller kopplats
från.Om en huvudsäkring för skydd av säkerhetssystemen
(airbagsystemet, bromssystemet),
framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle gå, ska du vända dig till
en auktoriserad Alfa Romeo serviceverkstad.
bild 148
A0J0048
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

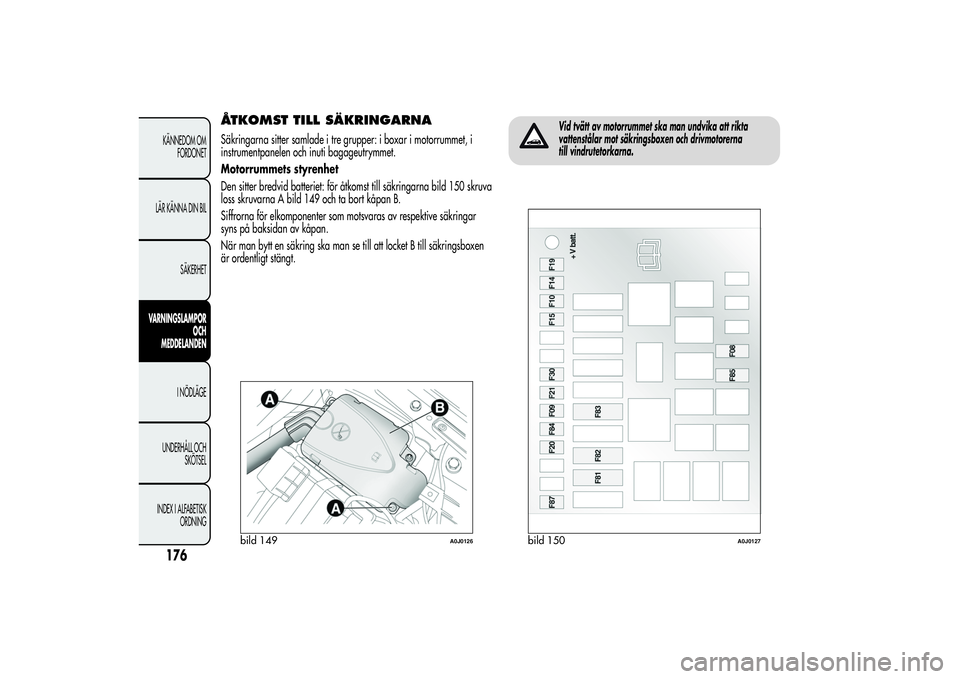

ÅTKOMST TILL SÄKRINGARNASäkringarna sitter samlade i tre grupper: i boxar i motorrummet, i
instrumentpanelen och inuti bagageutrymmet.
Motorrummets styrenhet
Den sitter bredvid batteriet: för åtkomst till säkringarna bild 150 skruva
loss skruvarna A bild 149 och ta bort kåpan B.
Siffrorna för elkomponenter som motsvaras av respektive säkringar
syns på baksidan av kåpan.
När man bytt en säkring ska man se till att locket B till säkringsboxen
är ordentligt stängt.
Vid tvätt av motorrummet ska man undvika att rikta
vattenstålar mot säkringsboxen och drivmotorerna
till vindrutetorkarna.
bild 149
A0J0126
bild 150
A0J0127
176KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

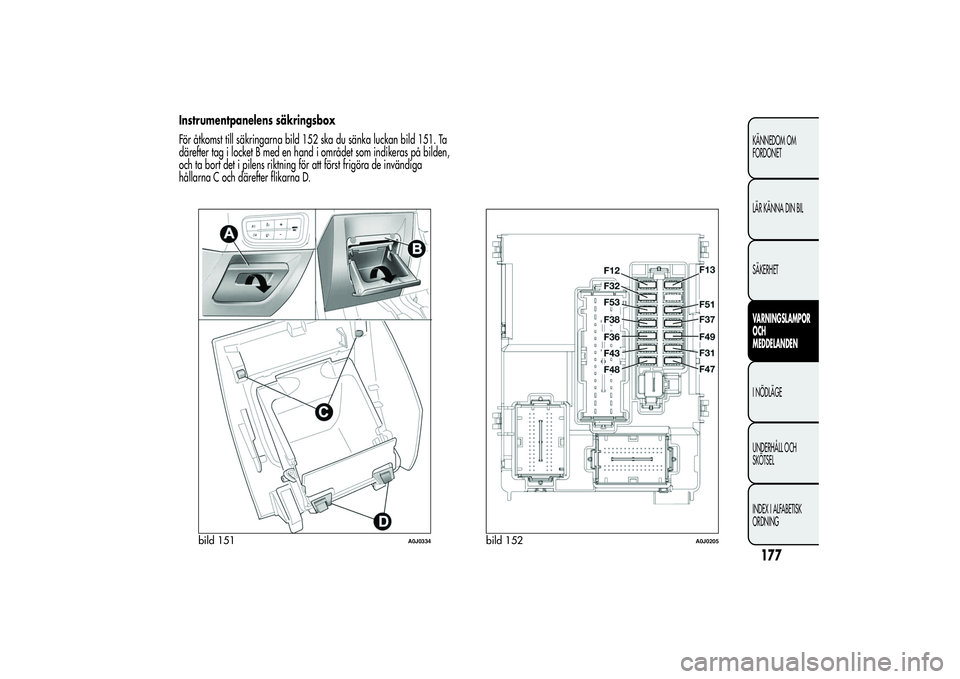

Instrumentpanelens säkringsbox
För åtkomst till säkringarna bild 152 ska du sänka luckan bild 151. Ta
därefter tag i locket B med en hand i området som indikeras på bilden,
och ta bort det i pilens riktning för att först frigöra de invändiga
hållarna C och därefter flikarna D.
bild 151
A0J0334
bild 152
A0J0205
177KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

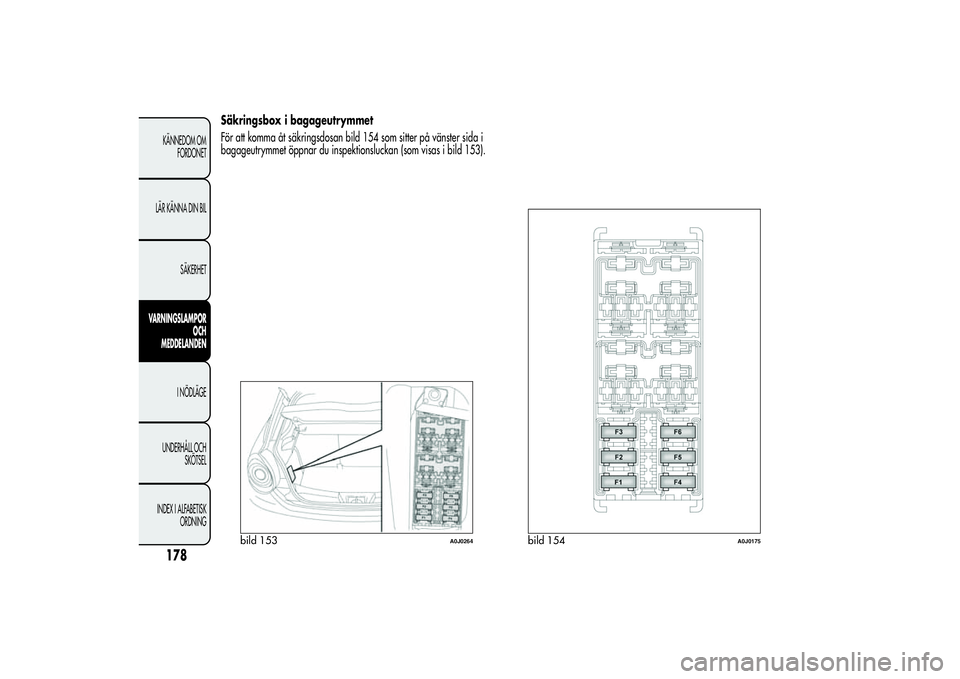

Säkringsbox i bagageutrymmet
För att komma åt säkringsdosan bild 154 som sitter på vänster sida i
bagageutrymmet öppnar du inspektionsluckan (som visas i bild 153).
bild 153
A0J0264
bild 154
A0J0175
178KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

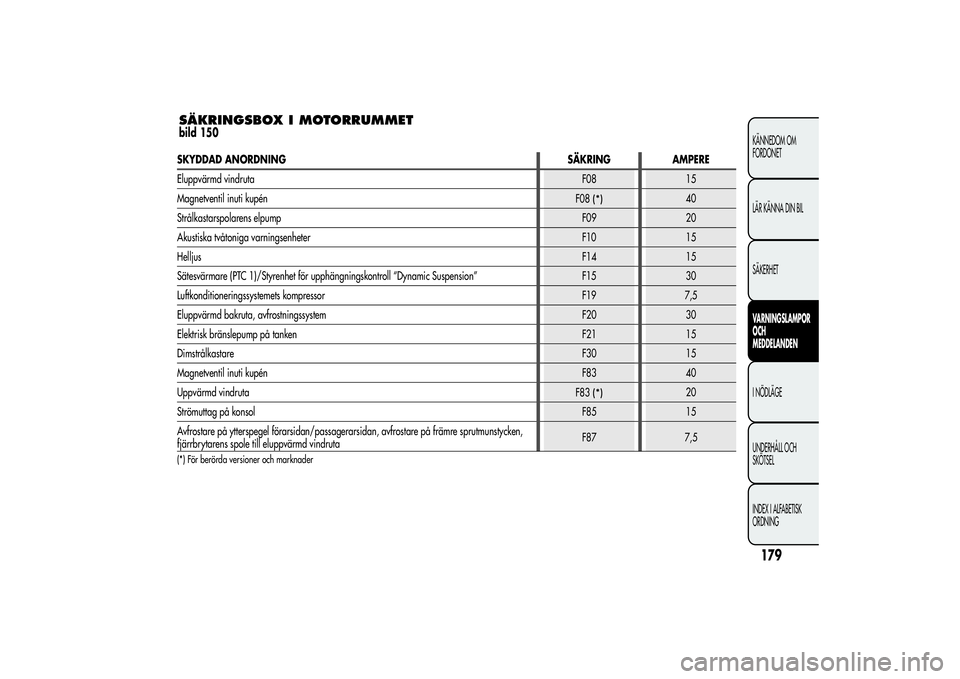

SÄKRINGSBOX I MOTORRUMMETbild 150
179KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
SKYDDAD ANORDNING SÄKRING AMPERE
Eluppvärmd vindrutaF08 15
Magnetventil inuti kupén
F08
(*)
40
Strålkastarspolarens elpumpF09 20
Akustiska tvåtoniga varningsenheter F10 15
HelljusF14 15
Sätesvärmare (PTC 1)/Styrenhet för upphängningskontroll “Dynamic Suspension” F15 30
Luftkonditioneringssystemets kompressor F19 7,5
Eluppvärmd bakruta, avfrostningssystem F20 30
Elektrisk bränslepump på tankenF21 15
DimstrålkastareF30 15
Magnetventil inuti kupénF83 40
Uppvärmd vindruta
F83
(*)
20
Strömuttag på konsolF85 15
Avfrostare på ytterspegel förarsidan/passagerarsidan, avfrostare på främre sprutmunstycken,
fjärrbrytarens spole till eluppvärmd vindrutaF87 7,5
(*) För berörda versioner och marknader

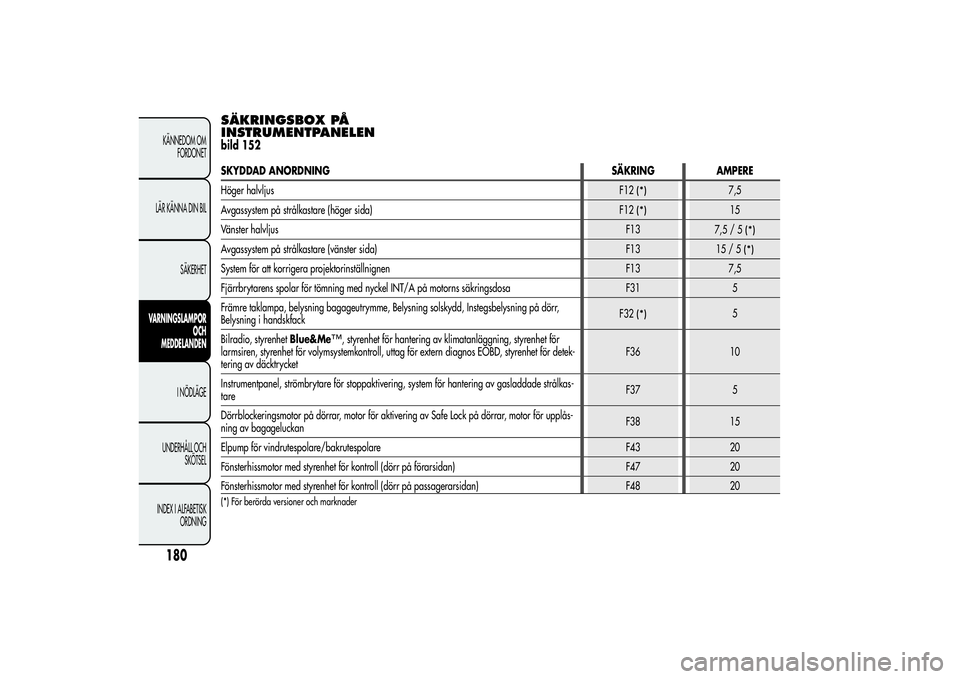

SÄKRINGSBOX PÅ
INSTRUMENTPANELENbild 152SKYDDAD ANORDNING SÄKRING AMPERE
Höger halvljus
F12
(*)
7,5
Avgassystem på strålkastare (höger sida)
F12
(*)
15
Vänster halvljusF13
7,5/5
(*)
Avgassystem på strålkastare (vänster sida) F13
15/5
(*)
System för att korrigera projektorinställnignen F13 7,5
Fjärrbrytarens spolar för tömning med nyckel INT/A på motorns säkringsdosa F31 5
Främre taklampa, belysning bagageutrymme, Belysning solskydd, Instegsbelysning på dörr,
Belysning i handskfackF32
(*)
5
Bilradio, styrenhetBlue&Me
™, styrenhet för hantering av klimatanläggning, styrenhet för
larmsiren, styrenhet för volymsystemkontroll, uttag för extern diagnos EOBD, styrenhet för detek-
tering av däcktrycketF36 10
Instrumentpanel, strömbrytare för stoppaktivering, system för hantering av gasladdade strålkas-
tareF37 5
Dörrblockeringsmotor på dörrar, motor för aktivering av Safe Lock på dörrar, motor för upplås-
ning av bagageluckanF38 15
Elpump för vindrutespolare/bakrutespolare F43 20
Fönsterhissmotor med styrenhet för kontroll (dörr på förarsidan) F47 20
Fönsterhissmotor med styrenhet för kontroll (dörr på passagerarsidan) F48 20
(*) För berörda versioner och marknader
