2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

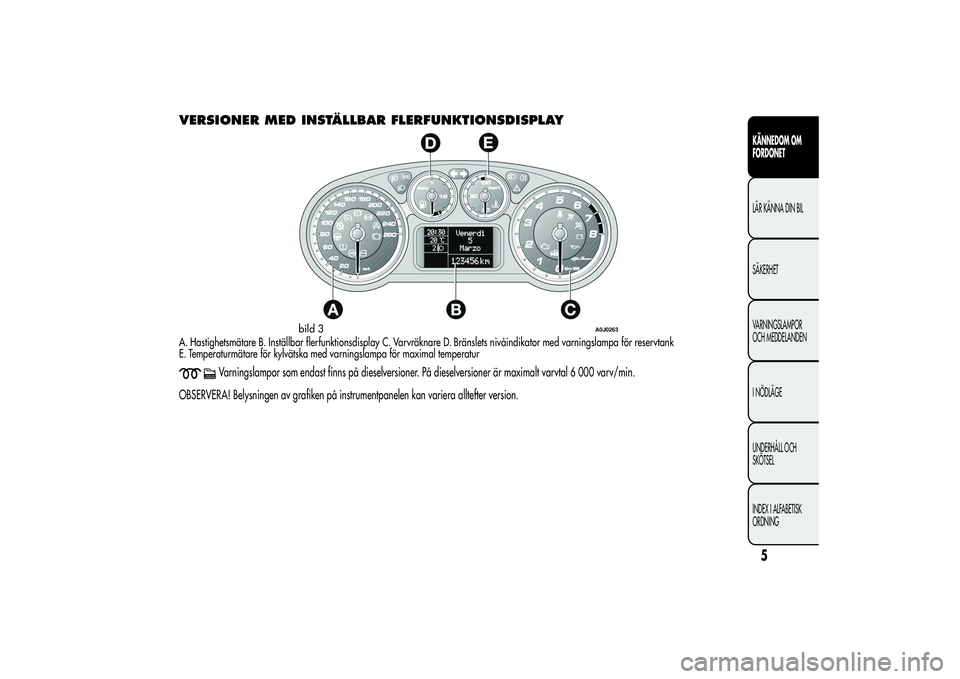

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAYA. Hastighetsmätare B. Inställbar flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med varningslampa för reservtank
E. Temperaturmätare för kylvätska med varningslampa för maximal temperatur
Varningslampor som endast finns på dieselversioner. På dieselversioner är maximalt varvtal 6 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
bild 3
A0J0263
5KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

HASTIGHETSMÄTAREAnger den hastighet bilen har.VARVRÄKNAREAnger aktuellt varvtal för motorn.BRÄNSLEMÄTAREVisaren indikerar den bränslemängd som finns i tanken
0 - tom tank
1 - full tank
Varningslampan tänds på indikatorn när det finns 5 till 7 liter bränsle
kvar. I så fall ska du tanka så snart som möjligt.TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKAVisaren indikerar temperaturen på motorns kylvätska. Varningslampan
på indikatorn tänds för att signalera en temperaturökning i kylvätskan.
Se då till att stänga av motorn och vänd dig till en auktoriserad Alfa
Romeo serviceverkstad.
VARNINGSLAMPOR PÅ
INSTRUMENTPANELENAllmänna varningar
Varningslamporna tänds tillsammans med meddelanden och/eller
ljudsignal där instrumentpanelen medger det.
Dessa signaler är sammanfattande och förebyggande och ska inte
anses som totala och/eller alternativa till specifikationen i denna drift-
och underhållshandbok som noggrant ska läsas igenom.
Vid en signalering om funktionsfel, läs igenom och hänvisa till
anvisningarna i detta kapitel.
Otillräcklig bromsvätska (röd)
När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds när bromsvätskan
i tanken sjunker under miniminivån på grund av en möjlig läcka
någonstans på kretsen.
Displayen visar ett motsvarande meddelande.
6
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Åtdragen handbroms (röd lampa)När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds när handbromsen
dras åt. Om bilen samtidigt är i rörelse hörs även en varningssignal.
OBSERVERA! Om varningslampan tänds under körningen, kontrollera
att handbromsen inte dragits åt.
FelpåEBD
Om varningslamporna
(röd),
(orange) tänds när motorn är
på, indikerar det ett funktionsfel på EBD-systemet eller så är systemet
inte tillgängligt. I detta fall kan bakhjulen låsa sig för tidigt och bilen
slira om du plötsligt bromsar.
Fortsätt körningen med stor försiktighet och kör omedelbart till
närmaste auktoriserade Alfa Romeo serviceverkstad för att låta
kontrollera systemet.
Displayen visar ett motsvarande meddelande.
Fel på ABS-systemet (orange)
När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds när systemet inte
fungerar effektivt. I detta fall bibehåller bromssystemet sin egen
effektivitet oförändrad, men utan de möjligheter som erbjuds av
ABS-systemet.
Kör försiktigt och vänd dig till en auktoriserad Alfa Romeo verkstad så
snart som möjligt.
Displayen visar ett motsvarande meddelande.
7KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Slitage på bromsbeläggen
(orange)
(Berörda versioner och marknader)
Varningslampan (eller symbolen på displayen) tänds när de främre
och bakre bromsbeläggen är slitna. I så fall ska du byta ut dem
snarast möjligt.
Displayen visar ett motsvarande meddelande.
Fel på airbagen (röd)
När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på
airbagsystemet.
Displayen visar ett motsvarande meddelande.
Om varningslampan
inte tänds när
tändningsnyckeln vrids till MAR eller förblir tänd under
körningen (tillsammans med ett meddelande som visas
på displayen), är det möjligt att det finns fel på
fasthållningsanordningarna. I sådana fall kan airbagarna eller
bältesförsträckarna inte aktiveras vid en olycka eller också
aktiveras i onödan. Avbryt körningen och kontakta en
auktoriserad Alfa Romeo-serviceverkstad för en omedelbar
kontroll av systemet.
Funktionsfelet på varningslampan
signaleras
genom att varningslampan
blinkar, längre än de
normala fyra sekunderna som signalerar att den
främre airbagen på passagerarsidan inaktiverats. Utöver detta
medger airbagsystemet en automatisk urkoppling av airbagarna
på passagerarsidan (airbagarna fram och sidoairbagar på
berörda versioner och marknader). I detta fall kanske
varningslampan
inte signalerar eventuella fel på
fasthållningssystemen. Avbryt körningen och kontakta en
auktoriserad Alfa Romeo-serviceverkstad för en omedelbar
kontroll av systemet.
8
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Airbag på passagerarsidan/
sidoairbagar urkopplade
(orange)
Varningslampan
tänds när den främre airbagen på
passagerarsidan och sidoairbagen är urkopplade.
När airbagarna fram på passagerarsidan är aktiverade, tänds
varningslampanoch lyser med ett fast sken i några sekunder och
blinkar i några sekunder så snart du vrider tändningsnyckeln till MAR.
Därefter slocknar den.
Funktionsfel på varningslampan
anges genom att
varningslampan
tänds. Utöver detta förutser
airbagsystemet förutses en automatisk inaktivering av
airbagarna på passagerarsidan (fram och på sidan för berörda
versioner och marknader). Avbryt körningen och kontakta en
auktoriserad Alfa Romeo-serviceverkstad för en omedelbar
kontroll av systemet.
Säkerhetsbältena är inte
fastspända (röd)
(Berörda versioner och marknader)
Varningslampan på instrumentpanelen tänds med fast sken med
stillastående bil om säkerhetsbältet på förarsidan inte riktigt fastspänt.
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända,
tänds varningslampan och blinkar, samtidigt som det hörs en
ljudsignal (summer).
För permanent avstängning av den akustiska varningsanordningen
(summern) i S.B.R.-systemet (Seat Belt Reminder), vänd dig till en
auktoriserad Alfa Romeo verkstad. Systemet kan återaktiveras i
Inställningsmenyn.
Otillräcklig batteriladdning
(röd)
(Berörda versioner och marknader)
Genom att vrida nyckeln till MAR-läget, tänds varningslampan, men
ska slockna igen så fort som motorn startas (med motorn på lägsta
varvtal tillåts en kort fördröjning i avstängningen).
Om varningslampan (eller symbolen på displayen) fortsätter att lysa
eller blinka, kontakta en auktoriserad Alfa Romeo serviceverkstad.
9KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Fel på den elektriska
servostyrningen (röd)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen efter några sekunder.
Om varningslampan (eller symbolen på displayen) fortsätter att lysa
kan det hända att servostyrningens effekt uteblir och det krävs då
betydligt större kraft för att styra fordonet.
Displayen visar ett motsvarande meddelande.
Kontakta i så fall en auktoriserad Alfa Romeo-verkstad.
Inaktivering av
Start&Stop-systemet (orange)
Varningslampan tänds när du inaktiverar Start&Stop-systemet genom
att trycka på knappen som sitter på panelen för extrakommandon
bredvid ratten.
På vissa versioner visar displayen ett motsvarande meddelande.
LYSER MED FAST SKEN:
otillräckligt tryck på
motoroljan (röd)
BLINKAR: försämrad motorolja
(berörda versioner och marknader - röd)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen så snart motorn startas.
1. Otillräckligt tryck på motoroljan
Varningslampan tänds och lyser med fast sken (berörda versioner och
marknader) samtidigt som det på displayen visas ett meddelande
om otillräckligt tryck på motoroljan.
Om varningslampan
tänds under körningen (på
vissa versioner tillsammans med ett meddelande som visas
på displayen) ska man omedelbart stanna motorn och
kontakta en auktoriserad Alfa Romeo serviceverkstad.
10
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

2. Försämrad motorolja
(berörda versioner och marknader)
Varningslampan blinkar och (på berörda versioner och marknader) ett
specifikt meddelande visas på displayen.
Beroende på version kan varningslampan blinka på följande sätt:
❒I en minut varannan timme.
❒I cykler om tre minuter med intervall om fem sekunder med släckt
lampa, tills oljan byts ut.
Efter den första varningen, fortsätter lampan att blinka på det sätt som
beskrivits ovan varje gång motorn startas, tills dess att oljan byts.
Dessutom visar displayen (för berörda versioner och marknader) ett
särskilt meddelande, förutom varningslampan. När varningslampan
blinkar betyder inte detta att det är fel på bilen, utan bara att bilens
normala användning har gjort att du så snart som möjligt behöver
byta motorolja. Kom ihåg att motoroljans försämring accelerera av:
❒Bilen mest körs i stadstrafik vilket gör att partikelfiltret måste
regenereras oftare.
❒Bilen används för korta sträckor, vilket medför att motorn aldrig når
maxtemperatur.
❒Regenereringen ofta avbryts, vilket signaleras genom att DPF-
varningslampan tänds.
Om varningslampan tänds, bör den försämrade
motoroljan bytas ut så snart som möjligt och inte mer
än 500 km efter det att lampan först tändes.
Underlåtenhet att följa information som anges ovan kan orsaka
allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampans tändning inte
säger något om mängden motorolja som finns i motorn. Därför
behöver du inte befylla på mer olja i motorn om varningslampan
tänds och börjar blinka.
11KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

För hög temperatur på
motorns kylvätska (röd)
När tändningsnyckeln vrids till MAR, tänds varningslampan men den
slocknar igen efter några sekunder.
Varningslampan tänds när motorn överhettas.
Displayen visar ett motsvarande meddelande.
Om varningslampan tänds, gör på följande sätt:
❒Vid normal körning: stanna bilen, stäng av motorn och kontrollera
att vattennivån inuti behållaren inte är under MIN-nivån. Om det
saknas vätska, väntar man några minuter så att motorn kan kylas
ner och öppnar sedan långsamt och försiktigt locket. Fyll på
kylvätska och se till att nivån står mellan referensmärkena MIN och
MAX på själva behållaren. Gör en visuell kontroll för att se om
det eventuellt finns läckor. Om varningslampan tänds igen vid nästa
start ska man kontakta en auktoriserad Alfa Romeo-serviceverkstad.
❒Vid krävande körning (till exempel vid bogsering av släp i
uppförsbackar eller körning med fullastad bil): sänk hastigheten och
stanna om varningslampan fortsätter lysa. Stanna till i två till tre
minuter, håll motorn igång och lätt accelererad för att underlätta en
aktivare cirkulation av kylvätskan och stäng därefter av motorn.
Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning bör man hålla motorn
igång och lätt accelererad i några minuter innan den stängs av.
Dörrarna är dåligt stängda
(röd)(Berörda versioner och marknader)
Varningslampan (eller symbolen på displayen) tänds när en eller flera
av bildörrarna eller bakluckan inte är ordentligt stängda. Om dörrarna
inte är stängda under körning hörs även en varningssignal.
På vissa versioner tänds även varningslampan (eller symbolen på
displayen) när motorhuven inte är ordentligt stängd.
12
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
