2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

BAKREFör baksätet finns det två huvudstöd som kan höjdregleras (för
regleringen, se beskrivningen i det föregående avsnittet).
På vissa versioner finns det även ett huvudstöd för den mittersta
sittplatsen.
För att ta bort huvudstöden:
❒Lyft upp huvudstödet så högt det går.
❒Tryck på knapparna A bild 24 och avlägsna därefter huvudstödet
helt genom att dra det uppåt.
RATTRatten kan ställas in axialt och i höjdled.
För att genomföra justeringen: frigör spaken A bild 25 och skjut den
framåt (position 1) och ställ sedan in ratten. Lås sedan spaken A
genom att dra den mot ratten (position 2).
Inställningarna får bara göras i bil som står stilla och
med avstängd motor.Alla slags åtgärder inom eftermarknad som påverkar
styrning eller rattstången (t ex montering av
stöldskydd) är absolut förbjudna. Utöver en
försämring av systemets prestanda och garantin, kan detta
orsaka allvarliga säkerhetsproblem och bristande
överensstämmelse med bilens typgodkännande.
bild 24
A0J0083
bild 25
A0J0034
53KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BACKSPEGLARINVÄNDIG SPEGELManövrera spaken A bild 26 för att ställa in backspegeln i ett av sina
två lägen: normal eller halvljus.Elektrokromatisk invändig spegel
(berörda versioner och marknader)
På vissa versioner finns det en elektrokromisk spegel bild 27 med
ON/OFF-knapp för att sätta på och stänga av den elektrokromiska
funktionen.
När man lägger i backväxeln, anpassar sig backspegeln alltid till
dagsljuset.
bild 26
A0J0108
bild 27
A0J0336
54
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

YTTRE BACKSPEGLAR
Den yttre backspegeln på förarsidan är böjd och kan
påverka uppfattningen av avståndet något.
Justera spegeln
Speglarnas justering/infällning är möjlig endast när tändningsnyckeln
står i läget MAR.
Välj önskad spegel med anordningen A bild 28:
❒Anordningen i läge 1: val av vänster ytterspegel.
❒Anordningen i position 2: val av höger ytterspegel.
För att rikta in spegeln trycker man på knappen B i någon av de fyra
riktningar som anges av pilarna.
OBSERVERA! När man är färdig med inställningen för man reglaget A
till läge 0 för att undvika oavsiktliga ändringar.Fälla den eldrivna spegeln
(berörda versioner och marknader)
För att fälla speglarna, tryck på knapp C bild 28. Tryck åter på
knappen för att ställa tillbaka speglarna i körläge.
Manuell tillbakafällning av spegeln
Vid behov kan du fälla tillbaka backspeglarna genom att flytta dem
från position 1 till position 2 bild 29.
OBSERVERA! Under körning ska speglarna alltid vara i läge 1.
bild 28
A0J0022
bild 29
A0J0035
55KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

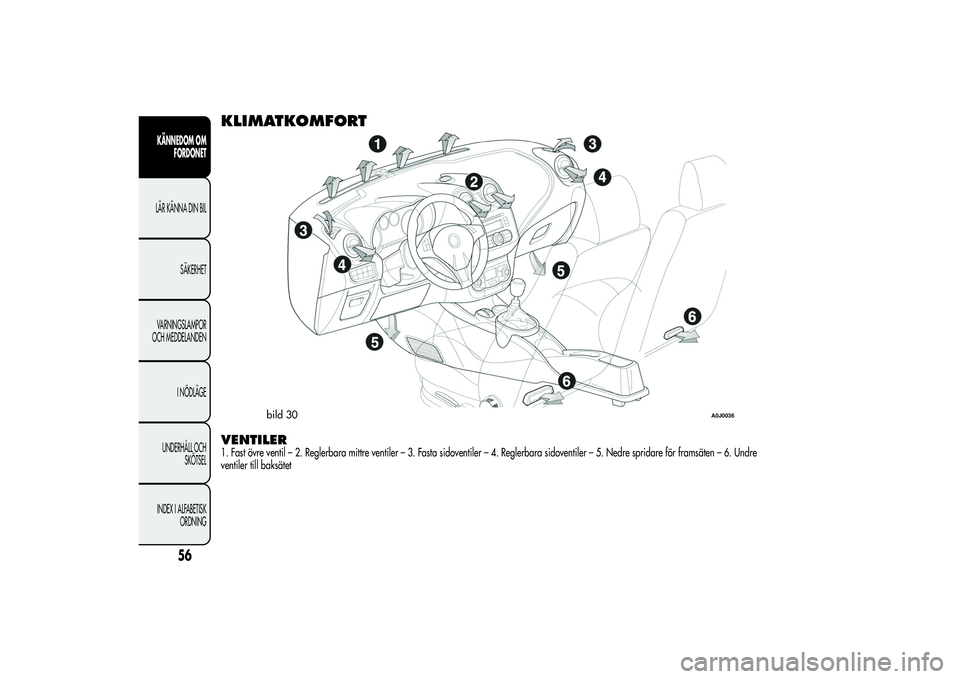

KLIMATKOMFORTVENTILER1. Fast övre ventil – 2. Reglerbara mittre ventiler – 3. Fasta sidoventiler – 4. Reglerbara sidoventiler – 5. Nedre spridare för framsäten – 6. Undre
ventiler till baksätet
bild 30
A0J0036
56
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

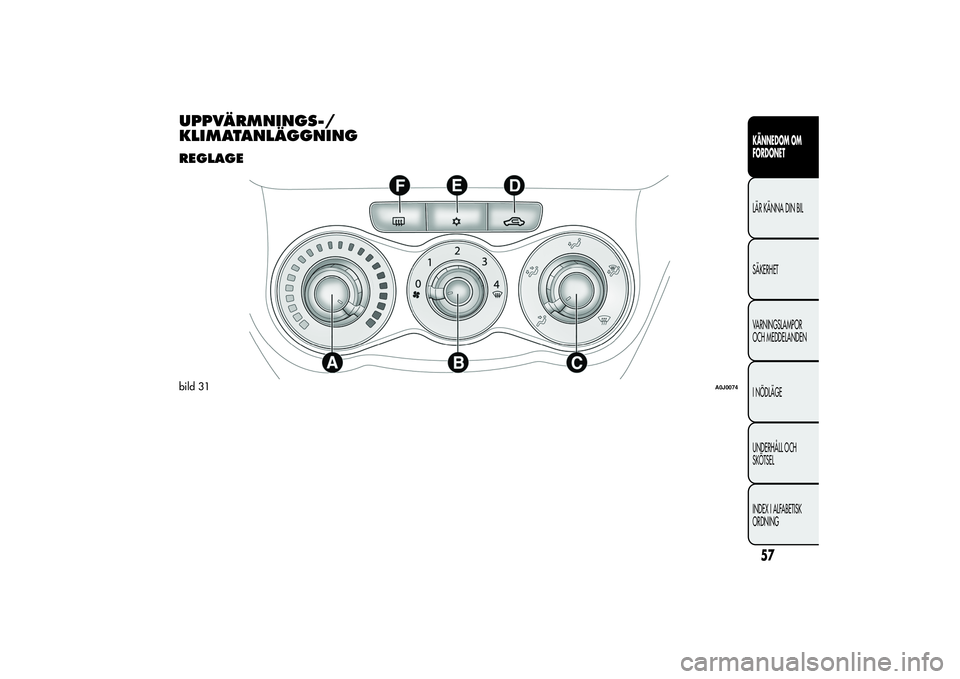

UPPVÄRMNINGS-/
KLIMATANLÄGGNINGREGLAGEbild 31
A0J0074
57KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

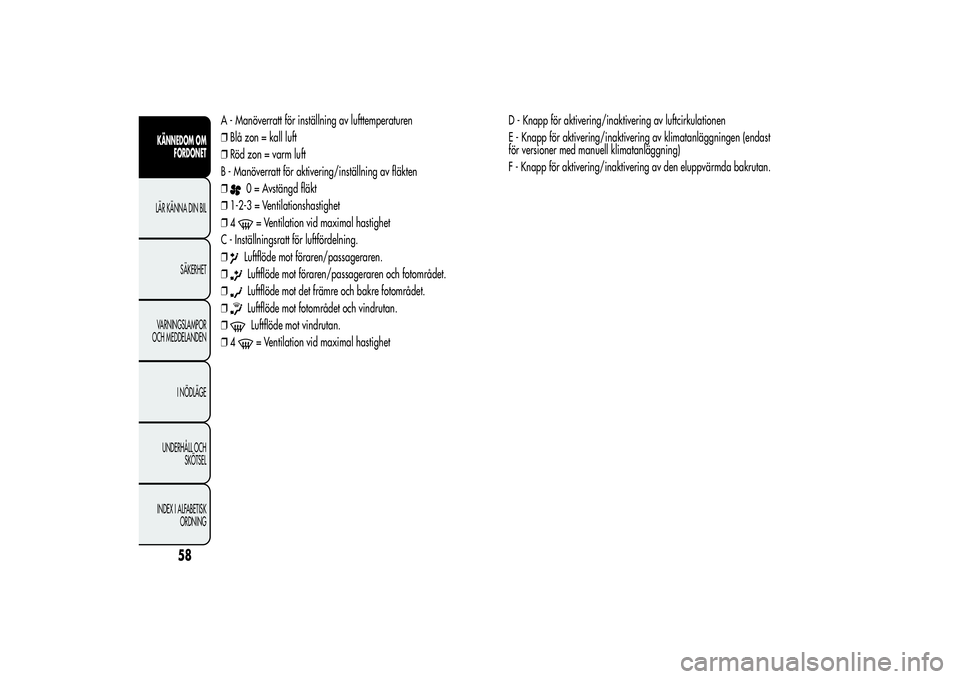

A - Manöverratt för inställning av lufttemperaturen
❒Blå zon = kall luft
❒Röd zon = varm luft
B - Manöverratt för aktivering/inställning av fläkten
❒
0 = Avstängd fläkt
❒1-2-3 = Ventilationshastighet
❒4= Ventilation vid maximal hastighet
C - Inställningsratt för luftfördelning.
❒
Luftflöde mot föraren/passageraren.
❒Luftflöde mot föraren/passageraren och fotområdet.
❒Luftflöde mot det främre och bakre fotområdet.
❒Luftflöde mot fotområdet och vindrutan.
❒Luftflöde mot vindrutan.
❒4= Ventilation vid maximal hastighetD - Knapp för aktivering/inaktivering av luftcirkulationen
E - Knapp för aktivering/inaktivering av klimatanläggningen (endast
för versioner med manuell klimatanläggning)
F - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan.
58
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

VENTILATION I
PASSAGERARUTRYMMETGör så här för att få en fullgod ventilation:
❒Vrid manöverratten A till den blå zonen.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
❒Vrid manöverratten C till
.
❒Vrid manöverrratten B till läget för önskad hastighet.
KLIMATISERING (kylning) (finns bara
på versioner med manuell
klimatanläggning)För att kyla ner passagerarutrymmet gör man så här:
❒Vrid manöverratten A till den blå zonen.
❒Aktivera återcirkulationen av luften i passagerarutrymmet genom att
trycka på knapp D (lysdioden på knappen lyser).
❒Vrid manöverratten C till
.
❒Tryck på knappen E för att sätta på klimatanläggningen och vrid
manöverratten B till minst 1 (första hastigheten). För en snabbare
kylning, vrider man manöverratt B till 4 (maximal fläkthastighet).
Reglera kylningen
❒Vrid manöverratten A åt höger för att öka temperaturen.
❒Tryck på knappen D för att stänga av cirkulationen av den
invändiga luften (den runda lysdioden runt knappen slocknar).
❒Vrid manöverratten B för att minska fläkthastigheten.
UPPVÄRMNING AV
PASSAGERARUTRYMMETFör att uppnå en snabb uppvärmning, utför följande procedur:
❒Vrid manöverratten A till den röda zonen.
❒Vrid inställningsratten C till önskad symbol.
❒Vrid manöverrratten B till läget för önskad hastighet.
Snabb uppvärmning
Gör så här för att få en snabb uppvärmning:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knappen D för att sätta på cirkulationen av den invändiga
luften.
❒Vrid manöverratten C till
.
❒Vrid manöverratten B till 4(maximal fläkthastighet).
Använd sedan reglagen för att ställa in önskad komfort och tryck på
knappen D för att inaktivera återcirkulationen av luften i
passagerarutrymmet (lysdioden på knappen släcks) för att undvika
imma på rutorna.
OBSERVERA! När motorn är kall tar det ett par minuter innan man
kan genomföra en snabb uppvärmning av passagerarutrymmet.
59KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

AVIMNING/SNABBAVFROSTNING AV
FRÄMRE RUTOR (VINDRUTA OCH
SIDORUTOR)Klimatanläggningen är mycket användbar när man vill påskynda
avimningen. Reglera reglagen enligt beskrivningen ovan och aktivera
klimatanläggningen genom att trycka på knappen E.
Gör så här:
❒Vrid manöverratten A till den röda zonen.
❒Vrid manöverratten B till 4
(maximal fläkthastighet).
❒Vrid manöverratten C till.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
När imman tagits bort/avfrostningen utförts, använd reglagen som
används i normala fall för att återställa den önskade komforten.
Avimning av rutorna
Klimatanläggningen är mycket användbar för att förebygga
igenimning av fönstren vid hög fuktighet.
Vid en kraftig utvändig fuktighet och/eller regn och/eller stora
temperaturskillnader mellan passagerarutrymmet och utsidan
rekommenderar vi att man gör följande för att förhindra imma på
rutorna:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
❒Vrid manöverratten Coch byt eventuellt till läget
om denna
inställning är tillräcklig för att hålla rutorna imfria.
❒Vrid inställningsratten B till hastighet den andra hastigheten.
AVIMNING/AVFROSTNING AV
ELUPPVÄRMD BAKRUTATryck på knappen F (
) för att aktivera/inaktivera denna funktion.
Funktionen inaktiveras i alla händelser automatiskt efter 20 minuter.
För berörda versioner och marknader kan man trycka på knappen
för att även aktivera avimningen/avfrostningen av
ytterbackspeglarna, den uppvärmda vindrutan (berörda versioner och
marknade) och de uppvärmda nipplarna (berörda versioner och
marknader).
OBSERVERA! Undvik att sätta självhäftande etiketter på insidan av den
eluppvärmda bakrutan, eftersom detta kan skada eller försämra dess
funktion.
