2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

OBSERVERA! Ryggstödet är rätt angjort när det röda bandet B bild 91
inte längre syns på spakarna A för nedfällning av ryggstödet. Om
det röda bandet syns, innebär det att ryggstödet inte sitter fast
ordentligt.
OBSERVERA! När du återför ett nedfällt baksäte till sitt normala läge,
ska du se till att säkerhetsbältena är korrekt placerade så att de kan
användas omedelbart.
Se till att ryggstödet har fästs riktigt på de båda
sidorna ("rött band" B syns inte) för att undvika att
ryggstödet kan åka fram och skada passagerarna vid
en häftig inbromsning.
S.B.R.-SYSTEM (Seat Belt
Reminder)Bältesvarnaren omfattar en summer och en blinkande varningslampa
på instrumentpanelen som uppmärksammar föraren och
passageraren fram på att säkerhetsbältet inte är fastspänt.
På vissa versioner finns det dessutom en liten skärm (som alternativ till
varningslamporna på instrumentpanelen) ovanför den invändiga
backspegeln som med symboler och ljud signalerar om passagerarna i
fram- och baksätet sitter utan att ha spänt fast säkerhetsbältet.
För att permanent inaktivera funktionen, vänd dig till en auktoriserad
Alfa Romeo-verkstad. Det går att återaktivera S.B.R.-systemet endast
genom Inställningsmenyn på displayen (se avsnittet "Menyalternativ" i
kapitlet "Lär känna din bil").
bild 91
A0J0182
bild 92
A0J0339
125KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Varningslamporna kan vara röda och gröna och fungerar på följande
sätt:
❒1 = Vänster framsäte (indikerar förarsätet för vänsterstyrda bilar).
❒2 = Vänster baksäte (passagerare).
❒3 = Baksäte i mitten (passagerare).
❒4 = Höger baksäte (passagerare).
❒5 = Höger framsäte (indikerar passagerarsätet på vänsterstyrda
bilar).
OBS: på versioner med framsäten med ett sportigt utförande visas
aldrig indikationen om säkerhetsbältet på passagerarsidan
(varningslampa 1 för högerstyrda versioner eller varningslampa 5 för
vänsterstyrda versioner).Framsäten (varningslampa 1=förare
och 5=passagerare)Förare
Om föraren är ensam i bilen och säkerhetsbältet inte är fastspänt,
börjar varningslampan blinka och hörs det en summer så snart man
kör fortare än 20 km/tim. eller kör i en hastighet mellan 10 km/tim.
och 20 km/tim. i mer än fem sekunder. Summern ljuder i sex sekunder
och följs av en andra signal på 90 sekunder.
Efter denna signalcykel, fortsätter varningslamporna att lysa tills bilen
stängs av. Summern avbryts omedelbart när föraren tar på sig bältet
och varningslampan växlar till grönt.
Om säkerhetsbältet lossas igen under körningen, börjar summern att
höras igen enligt beskrivningen ovan och lampan börjar att blinka
med rött sken.Passagerare
Samma sak gäller för passageraren i framsätet, med den skillnaden att
varninglampan byter från rött till grönt och summern upphör även
när passageraren stiger ur bilen.
Om båda säkerhetsbältena i framsätena lossas medan bilen är i
rörelse och inom några sekunder efter varandra ljuder summern som
gäller den senaste händelsen, medan de två lamporna lyser med
oförändrat sken.
Baksäten (varningslampa 2, 3 och 4)För sittplatserna bak lyser varningslampan (blinkande röd lampa)
endast om ett av säkerhetsbältena lossats.
I detta tillstånd, blinkar varningslampan för säkerhetsbältet som har
lossats (röd blinkande färg) i cirka 30 sekunder. Även en summer hörs.
Om mer än ett säkerhetsbälte lossas, tänds respektive varningslampa
(blinkande rött ljus) oberoende av varandra. Lamporna växlar till grönt
sken så snart bältet sätts på igen.
Cirka 30 sekunder efter den senaste signalen, släcks
varningslamporna för baksätena, oavsett status för säkerhetsbältena
(rött eller grönt).
VARNINGAR
Inga varningslampor tänds om samtliga bälten (fram och bak) spänts
fast innan tändningsnyckeln vrids till MAR.
Alla varningslampor tänds närhelst minst ett säkerhetsbälte spänns fast
eller lossas.
126KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BÄLTESFÖRSTRÄCKAREBilen är försedd med bältesförsträckare till säkerhetsbältena i framsätet
som, i händelse av våldsam krock, drar åt säkerhetsbältena några
centimeter för att bältena ska ligga an bättre mot kroppen på
passagerarna innan själva tillbakahållningen sker.
Aktiveringen av bältesförsträckarna känns igen på en viss
tillbakarullning av bältet till upprullningsanordningen.
Bilen är även försedd med en andra anordning för försträckning som
sitter i under tröskelplåten och som förkortar en vajer till bältet.
När bältesförsträckaren ingriper kan det bildas en lätt rök. Denna rök
är inte skadlig och är inget tecken på brandfara.
OBSERVERA! För ett maximalt tryck genom förspännarens verkan, bär
bältet så att det sitter fast ordentligt mot bröstkorg och bäcken.
Bältesförsträckaren kräver vare sig underhåll eller smörjning: varje
åtgärd för att förändra dess ursprungliga tillstånd kan försämra
effektiviteten. Om anordningen har utsatts för naturkatastrofer (som
översvämningar, stormfloder osv.), som täckt den med vatten eller lera,
måste den bytas ut.
LASTBEGRÄNSAREFör att öka skyddet för passagerarna vid en eventuell olycka, har
upprullningsanordningarna för säkerhetsbältena fram utrustats med en
anordning som gör att kraften kan fördelas över bröstkorg och axlar
under säkerhetsbältenas fasthållning vid en eventuell frontalkrock.
Bältesförsträckaren kan bara användas en enda gång.
Så snart en bältesförsträckare aktiverats, ska du
vända sig till auktoriserad Alfa Romeo-verkstad för att
få den utbytt. För information om anordningens giltighet, se
märkskylten som sitter inuti förvaringslådan: när
förfalloperioden närmas, kontakta en auktoriserad Alfa Romeo-
verkstad för byte av anordningen.Åtgärder som innebär stötar, vibrationer eller direkt
uppvärmning (över 100°C under som mest sex timmar) i
försträckarens område, kan skada den eller utlösa den.
Vibrationer pga. ojämnt väglag eller körning över små hinder,
trottoarer osv. påverkar inte försträckaren. Kontakta en auktoriserad
Alfa Romeo-verkstad vid behov av ingrepp.
127KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

VARNINGAR OM ANVÄNDNING AV
SÄKERHETSBÄLTENSe till att alltid följa (och att passagerarna följer) de lokala
trafikförordningarna för användning av säkerhetsbälten samt se till att
de används på rätt sätt. Spänn alltid fast säkerhetsbältet innan du
börjar köra.
Även gravida kvinnor måste använda säkerhetsbältet, eftersom det
minskar skaderisken för både kvinnan och det ofödda barnet vid en
eventuell krock.
Gravida kvinnor ska placera säkerhetsbältets nedre del långt ned så
att det sitter ovanför höfterna och under magen bild 93.
Säkerhetsbältet får inte ha snott sig. Den övre delen av säkerhetsbältet
måste ligga mot axeln och diagonalt över bröstkorgen. Den undre
delen av säkerhetsbältet ska ligga an mot höften bild 94 och inte mot
passagerarens mage. Använd inte andra anordningar (klämmor,
hållare, osv.) som gör att bältena inte ligger tätt mot kroppen.
För ett maximalt skydd ska man sitta upprätt och lutad
mot helt uppfällt ryggstöd och ha säkerhetsbältet tätt
mot bröstkorg och höft. Spänn alltid säkerhetsbältena
på alla sittplatser, både fram och bak! Att åka utan bälte ökar
risken för allvarliga skador eller livshotande skador vid krock.
bild 93
A0J0094
bild 94
A0J0095
128KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Varje säkerhetsbälte ska användas av en enda person. Transportera
inte barn i knät på passagerare som använder säkerhetsbälte för
att skydda båda två bild 95. Rent allmänt ska du inte spänna
fast något föremål på en person.
Det är absolut förbjudet att demontera eller göra
ingrepp på säkerhetsbälte och bältesförsträckare.
Nödvändiga åtgärder får endast utföras av
kvalificerad och auktoriserad personal. Vänd dig i så fall alltid till
en auktoriserad Alfa Romeo serviceverkstad.Om säkerhetsbältet har utsatts för en kraftig
påfrestning, till exempel till följd av en olycka, måste
det helt bytas ut tillsammans med förankringarna
och fästskruvarna till både förankringarna och
bältesförsträckaren. Även om det inte finns synliga skador, kan
bältet ha förlorat sin motståndskraft.
UNDERHÅLL AV SÄKERHETSBÄLTEN❒Använd alltid säkerhetsbältena riktigt utsträckta och inte snodda. Se
till att de kan löpa fritt utan hinder.
❒Efter en olycka av en viss allvarlighetsgrad, byt ut det säkerhetsbälte
du använde, även om det inte verkar skadat. Byt alltid ut
säkerhetsbältet om bältesförsträckarna har aktiverats.
❒Rengör säkerhetsbältena genom att tvätta dem med vatten och
neutral tvål, skölj dem och låt dem torka i skuggan. Använd inte
starka rengöringsmedel, blekmedel eller färgmedel och andra
kemiska medel som kan angripa bältets fibrer.
❒Undvik att upprullningsanordningarna blöts ner: deras korrekta
funktion garanteras endast om de inte infiltrerats med vatten.
❒Byt ut säkerhetsbältet när det bär spår av förslitning eller skador.
bild 95
A0J0096
129KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

TRANSPORTERA BARN PÅ ETT
SÄKERT SÄTTFör bästa möjliga skydd vid krockar måste alla passagerare åka
sittande och fastspända med säkerhetsbälte. Detta gäller speciellt för
barn.
Denna föreskrift är obligatorisk, enligt direktiv 2003/20/EG, i alla
länder inom den Europeiska unionen. Barn har i förhållande till vuxna
ett proportionellt större och tyngre huvud i förhållande till resten av
kroppen, samtidigt som muskler och benstomme inte är helt
utvecklade. Därför krävs det för barn flera skyddssystem utöver
säkerhetsbältena för tillräcklig fasthållning.
Över 1,50 m anses barnen som vuxna ur säkerhetsbältessynpunkt och
ska använda vanliga säkerhetsbälten.
Forskningsresultat om det bästa skyddet av barn har sammanfattats i
förordning ECE-R44, som gör fasthållningsanordningarna
obligatoriska och delar upp dem i fem grupper efter barnens vikt:Grupp Viktområde
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Grupp 3 22 - 36 kgPå alla bilbarnstolar ska det sitta en skylt med uppgifter om
typgodkännandet tillsammans med kontrollmärke. Skylten får absolut
inte tas bort.I Alfa Romeos tillbehörssortiment finns bilbarnstolar som är lämpliga
för varje viktgrupp. Vi rekommenderar att man använder någon av
dessa stolar eftersom de har testats specifikt för Alfa Romeo-bilar.
Om det finns en inkopplad airbag på passagerarsidan
fram, ska man inte sätta en bakåtvänd bilbarnstol i
det sätet. När airbagen aktiveras vid en krock kan
den orsaka livshotande skador för barnet oavsett hur allvarlig
krocken är. Vi rekommenderar att du alltid kör med barn
sittande bilbarnstol i baksätet, eftersom detta anses vara den
mest skyddade platsen vid en krock.Om det är nödvändigt att köra ett barn som sitter i
framsätet på passagerarsidan i en bilbarnstol som är vänd
mot körriktningen, måste du inaktivera airbagen på
passagerarsidan (framtill och på sidan för skydd av
bröstkorgen/bäckenet) (sidoairbagen) genom att använda
inställningsmenyn. Kontrollera att de avaktiveras genom att titta på
varningslampan
på instrumentpanelen. Utöver detta skall
passagerarsätet skjutas bak i det mest tillbakadragna läget, för att
undvika sammanstötning mellan bilbarnstol och instrumentbräda.
130KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

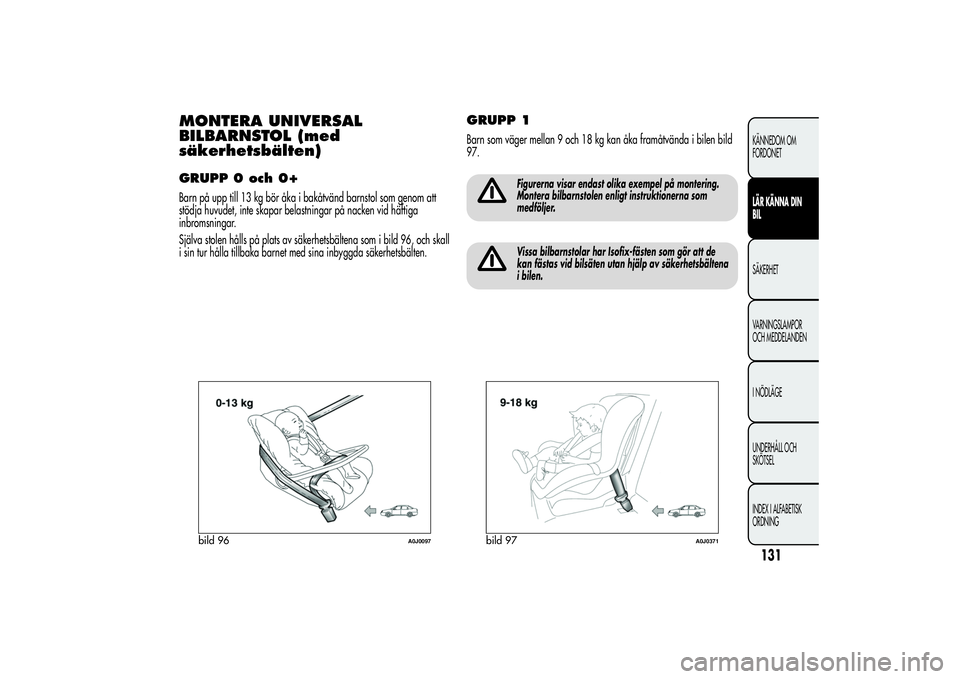

MONTERA UNIVERSAL
BILBARNSTOL (med
säkerhetsbälten)GRUPP 0 och 0+Barn på upp till 13 kg bör åka i bakåtvänd barnstol som genom att
stödja huvudet, inte skapar belastningar på nacken vid häftiga
inbromsningar.
Själva stolen hålls på plats av säkerhetsbältena som i bild 96, och skall
i sin tur hålla tillbaka barnet med sina inbyggda säkerhetsbälten.
GRUPP 1Barn som väger mellan 9 och 18 kg kan åka framåtvända i bilen bild
97.
Figurerna visar endast olika exempel på montering.
Montera bilbarnstolen enligt instruktionerna som
medföljer.Vissa bilbarnstolar har Isofix-fästen som gör att de
kan fästas vid bilsäten utan hjälp av säkerhetsbältena
i bilen.
bild 96
A0J0097
bild 97
A0J0371
131KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

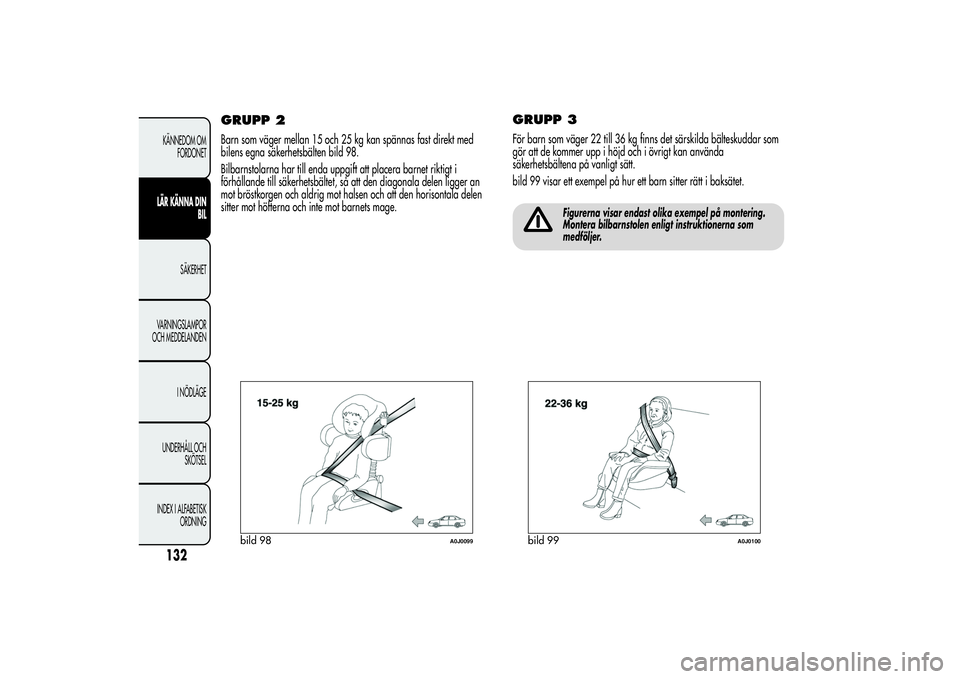

GRUPP 2Barn som väger mellan 15 och 25 kg kan spännas fast direkt med
bilens egna säkerhetsbälten bild 98.
Bilbarnstolarna har till enda uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att den diagonala delen ligger an
mot bröstkorgen och aldrig mot halsen och att den horisontala delen
sitter mot höfterna och inte mot barnets mage.
GRUPP 3För barn som väger 22 till 36 kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i övrigt kan använda
säkerhetsbältena på vanligt sätt.
bild 99 visar ett exempel på hur ett barn sitter rätt i baksätet.
Figurerna visar endast olika exempel på montering.
Montera bilbarnstolen enligt instruktionerna som
medföljer.
bild 98
A0J0099
bild 99
A0J0100
132KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
