2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

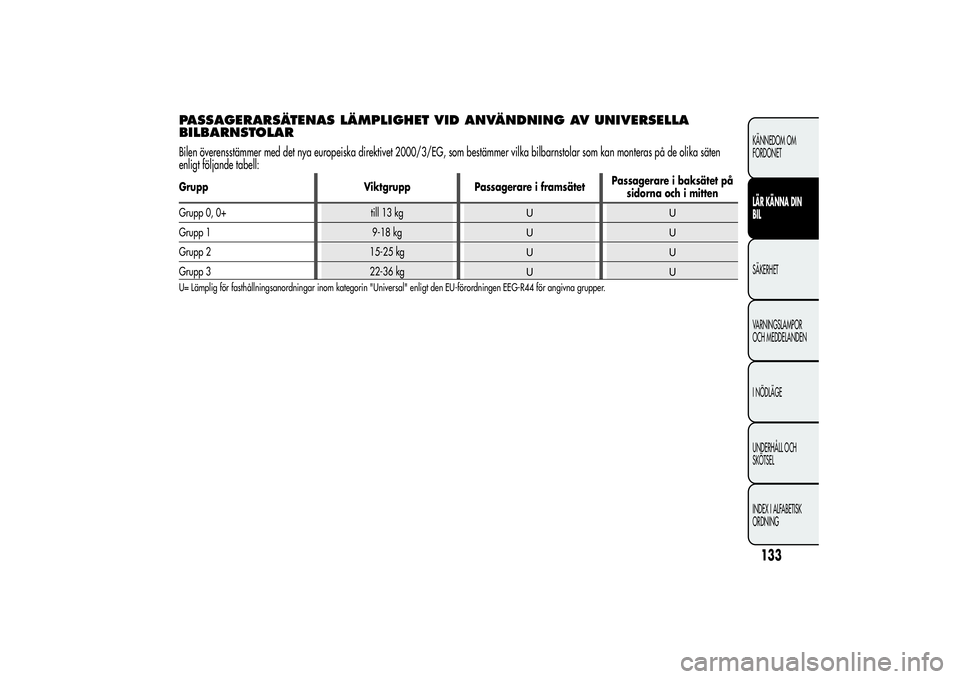

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV UNIVERSELLA
BILBARNSTOLARBilen överensstämmer med det nya europeiska direktivet 2000/3/EG, som bestämmer vilka bilbarnstolar som kan monteras på de olika säten
enligt följande tabell:Grupp Viktgrupp Passagerare i framsätetPassagerare i baksätet på
sidorna och i mitten
Grupp 0, 0+ till 13 kg
UU
Grupp 1 9-18 kg
UU
Grupp 2 15-25 kg
UU
Grupp 3 22-36 kg
UU
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna grupper.
133KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Viktiga säkerhetsanvisningar att
följa för körning av barn:❒installera bilbarnstolarna på baksätet eftersom detta anses vara den
mest skyddade platsen vid krock.
❒Vid urkoppling av den främre airbagen på passagerarsidan ska
man alltid kontrollera att varningslampan på instrumentpanelen
bekräftar urkopplingen genom att lysa med fast sken.
❒Följ noggrant instruktionerna som medföljer bilbarnstolen och som
leverantören måste bifoga. Förvara instruktionerna tillsammans
med denna handbok och övriga dokument. Använd inte begagnade
bilbarnstolar som saknar instruktionsbok.
❒Kontrollera alltid att säkerhetsbältena är ordentligt fastsatta genom
att dra i dem.
❒Varje fasthållningsanordning får endast användas till en plats.
Transportera aldrig två barn samtidigt.
❒Kontrollera alltid att säkerhetsbältena inte sitter mot barnets hals.
❒Se tilll att barnet sitter rätt under körningen och att det inte kan lossa
säkerhetsbältet.
❒Transportera aldrig barn eller nyfödda i famnen. Ingen klarar av att
hålla kvar barnen vid en krock.
❒Vid en olycka, byt ut bilbarnstolen mot en ny.
FÖRBEREDELSE FÖR
MONTERING AV ISOFIX
BILBARNSTOLPå vissa versioner har bilen förberetts för en montering av
bilbarnstolar av typen Isofix Universal, ett nytt gemensamt europeiskt
system för transport av barn.
Det går att montera både traditionella och Isofix bilbarnstolar i dessa
bilar.
Bilbarnstolen i bild 100 är ett exempel på en bilbarnstol av typ Isofix
Universal som täcker viktgrupp 1.
För övriga viktgrupper finns specifika Isofix bilbarnstolar som endast
kan användas om de specifikt konstruerats, testats och godkänts för
den aktuella bilen. (Se listan med bilar som medföljer bilbarnstolen.)
OBSERVERA! Mittsätet bak är inte en lämplig placering för någon typ
av Isofix bilbarnstolar.
134KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

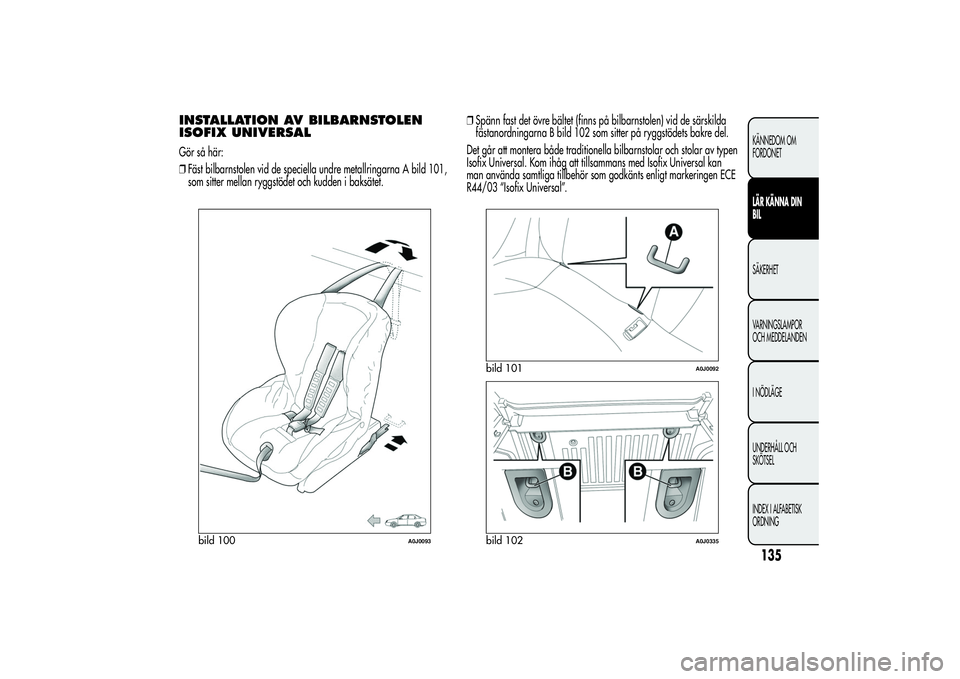

INSTALLATION AV BILBARNSTOLEN
ISOFIX UNIVERSALGör så här:
❒Fäst bilbarnstolen vid de speciella undre metallringarna A bild 101,
som sitter mellan ryggstödet och kudden i baksätet.❒Spänn fast det övre bältet (finns på bilbarnstolen) vid de särskilda
fästanordningarna B bild 102 som sitter på ryggstödets bakre del.
Det går att montera både traditionella bilbarnstolar och stolar av typen
Isofix Universal. Kom ihåg att tillsammans med Isofix Universal kan
man använda samtliga tillbehör som godkänts enligt markeringen ECE
R44/03 “Isofix Universal”.
bild 100
A0J0093
bild 101
A0J0092
bild 102
A0J0335
135KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

I Alfa Romeos tillbehörssortiment finns de universella Isofix-
bilbarnstolarna “Duo Plus” och den specialanpassade “G 0/1”.
För ytterligare information gällande installationen och/eller
användningen av bilbarnstolen, se bruksanvisningen som levereras
tillsammans med bilbarnstolen.
Montera bilbarnstolen endast när bilen står stilla.
Bilbarnstolen är korrekt förankrad när ett klickljud
hörs som bekräftar att den fästs på plats. Följ i
samtliga fall monterings-, nedmonterings- och
installationsinstruktionerna som tillverkaren av bilbarnstolen ska
leverera tillsammans med denna.
136KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

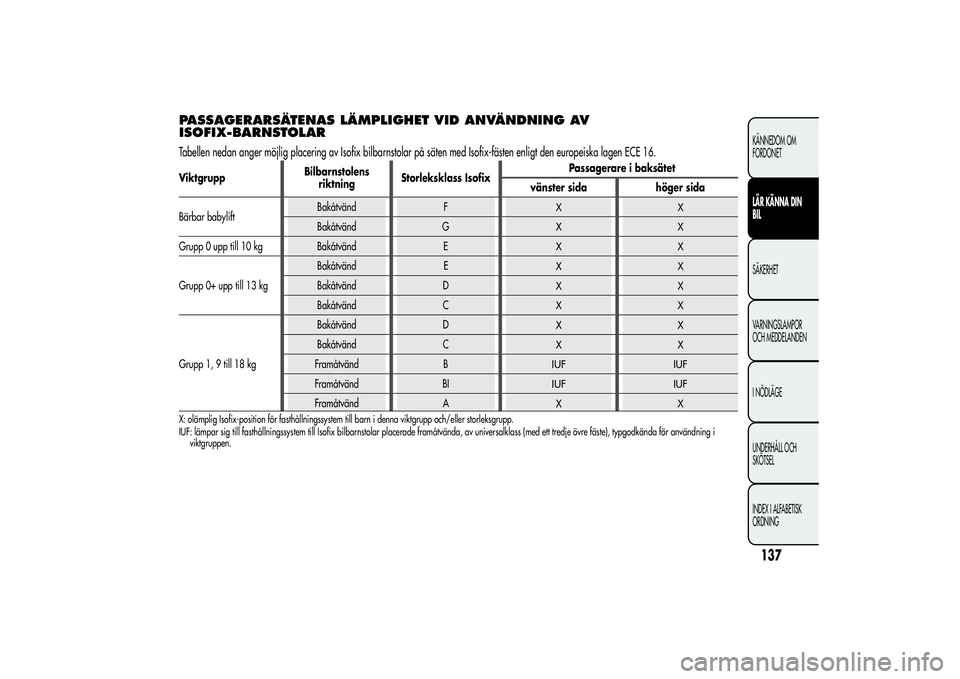

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV
ISOFIX-BARNSTOLARTabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.ViktgruppBilbarnstolens
riktningStorleksklass IsofixPassagerare i baksätet
vänster sida höger sida
Bärbar babyliftBakåtvänd F
XX
Bakåtvänd G
XX
Grupp 0 upp till 10 kg Bakåtvänd E
XX
Grupp 0+ upp till 13 kgBakåtvänd E
XX
Bakåtvänd D
XX
Bakåtvänd C
XX
Grupp 1, 9 till 18 kgBakåtvänd D
XX
Bakåtvänd C
XX
Framåtvänd B
IUF IUF
Framåtvänd BI
IUF IUF
Framåtvänd A
XX
X: olämplig Isofix-position för fasthållningssystem till barn i denna viktgrupp och/eller storleksgrupp.
IUF: lämpar sig till fasthållningssystem till Isofix bilbarnstolar placerade framåtvända, av universalklass (med ett tredje övre fäste), typgodkända för användning i
viktgruppen.
137KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

AIRBAGAR FRAMBilen är utrustad med multistage-airbagar fram (“Smart bag”) för
förare och passagerare samt knäairbag för föraren.SYSTEM "SMART BAG" (AIRBAGAR
FRAM MED FLERSTEGSFUNKTION)De främre airbagarna (förare och passagerare) samt knäairbagen för
föraren skyddar vid frontalkrockar av medelhög till hög
allvarlighetsgrad, genom att en kudde blåses upp mellan personen och
ratten eller instrumentpanelen.
Att en eller flera av airbagarna inte aktiveras i andra fall av krockar
(från sidan, bakifrån, vältning osv.) betyder inte att det är fel på
systemet.
Airbagarna kan aldrig ersätta säkerhetsbälten som skydd för förare
och passagerare utan är bara ett komplement. Säkerhetsbälten ska
alltid användas. I händelse av olycka kan en person som inte är
fastspänd med bälte slungas framåt innan airbagen är helt uppblåst. I
en sådan situation ger airbagen bara ett begränsat skydd.De främre airbagarna kanske inte aktiveras i de följande fallen:
❒Frontalkrockar mot mycket deformerbara föremål, som inte berör
bilens främre yta (t ex. en krock med stötfångaren mot
skyddsräcket).
❒Fastkilning av bilen under andra fordon eller avskärmningar (t ex.
under lastbilar eller skyddsräcken). Eftersom de i sådana fall inte
kan ge ett extra skydd utöver det som säkerhetsbälten ger, är deras
aktivering olämplig. Att de inte aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
Sätt inte på etiketter eller andra föremål på ratten, på
skyddet för sidokrockkuddarna på passagerarsidan
eller på sidan av takets innerklädsel. Föremål får inte
placeras på instrumentpanelen på passagerarsidan eftersom de
kan förhindra att airbagen på denna plats öppnas på rätt sätt
och föremålen kan även direkt skada dem som befinner sig
i bilen.
138KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

AIRBAG FRAM PÅ FÖRARSIDANAirbagen sitter i ett utrymme i mitten av ratten bild 103.
Håll alltid händerna på rattkransen när du kör, så att
airbagen vid behov kan blåsas upp utan problem. Kör
aldrig med kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggstödet.
AIRBAG FRAM PÅ PASSAGERARSIDANAirbagen sitter i ett utrymme i instrumentpanelen bild 104.
Om det finns en inkopplad airbag på passagerarsidan
fram, ska man inte sätta en bakåtvänd bilbarnstol i det
sätet. När airbagen aktiveras vid en krock kan den orsaka
livshotande skador för barnet oavsett hur allvarlig krocken
är. Koppla alltid ur airbagen på passagerarsidan när en
bilbarnstol placeras på framsätet. Utöver detta skall passagerarsätet
skjutas bak i det mest tillbakadragna läget, för att undvika
sammanstötning mellan bilbarnstol och instrumentbräda. Även om inte
lagen kräver det rekommenderar vi för ett bättre skydd för vuxna att
man omedelbart kopplar in airbagen igen så fort som barn inte ska
sitta i sätet.
bild 103
A0J0047
bild 104
A0J0050
139KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

KNÄARIRBAG PÅ FÖRARSIDANDen sitter i ett särskilt utrymme under ratten bild 105.
De ger extra skydd vid en frontalkrock.Urkoppling av airbagen fram och
sidoairbagen (Side Bag) på
passagerarsidan som skyddar
bröstkorgen/bäckenetOm barn ska sitta i framsätet måste passagerarplatsens främre
airbagar och sidoairbagarna (Side Bag) för skydd av bröstkorgen och
bäckenet kopplas ur. När airbagarna är inaktiverade, tänds
varningslampan
på instrumentpanelen.
Läs mer om inaktivering av airbagarna i avsnittet
“Menyalternativ” i kapitlet “Lär känna din bil”.
SIDOAIRBAGAR
(SIDE BAG - WINDOW BAG)Bilen är utrustad med sidoairbagar (Side Bag) som skyddar föraren
och passagerare i framsätet mot skador på bröstkorg/bäcken och med
airbagar för huvudskydd för passagerarna i fram- och baksätet
(Window Bag).
Sidoairbagarna skyddar passagerarna vid sidokrockar av medelhög
till hög allvarlighetsgrad, genom att en kudde placeras mellan
passageraren och bilens invändiga delar på sidan.
Om sidoairbagarna inte aktiveras vid andra slags krockar
(frontalkrock, krock bakifrån, vältning, osv.), betyder det inte att ett fel
har uppstått i systemet.
bild 105
A0J0056
