2013 Alfa Romeo MiTo Drift- och underhållshandbok (in Swedish)

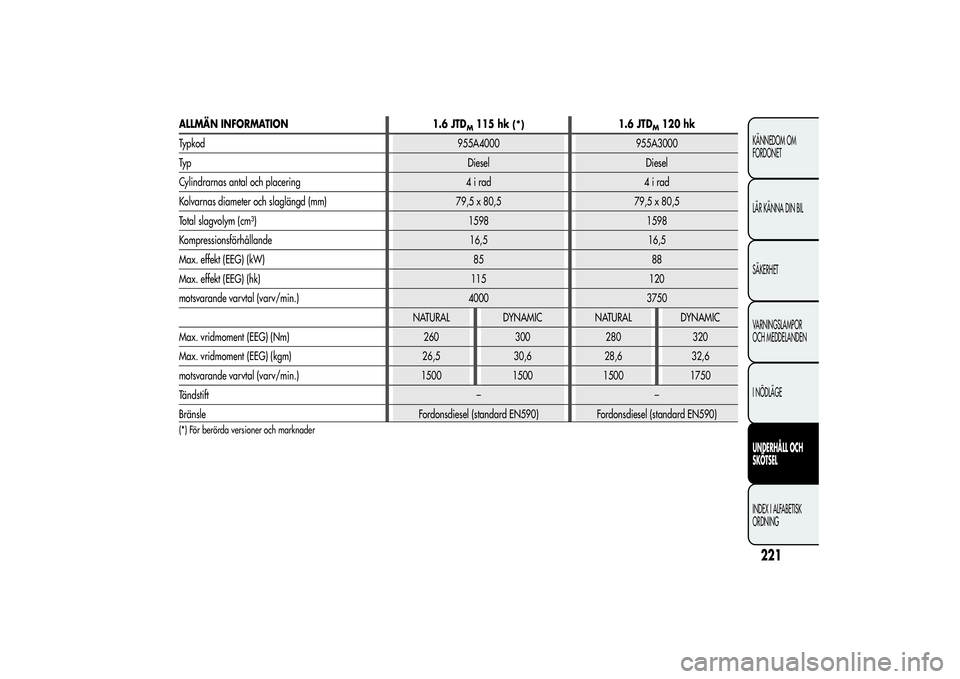

ALLMÄN INFORMATION
1.6 JTD
M115 hk
(*)
1.6 JTD
M120 hk
Typkod 955A4000 955A3000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5 79,5 x 80,5
Total slagvolym (cm³) 1598 1598
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 85 88
Max. effekt (EEG) (hk) 115 120
motsvarande varvtal (varv/min.) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 260 300 280 320
Max. vridmoment (EEG) (kgm) 26,5 30,6 28,6 32,6
motsvarande varvtal (varv/min.) 1500 1500 1500 1750
Tändstift – –
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) För berörda versioner och marknader
221KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

BRÄNSLESYSTEMVersionerBränslesystem
Turbo TwinAir–1.4 BensinElektroniskt sekventiellt och fasat Multipoint-insprutningssystem med
detonationskontroll
1.4 MultiAir–1.4 Turbo MultiAirElektronisk sekventiell fasad insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.3 JTD
M-2
– 1.6 JTD
M
Elektroniskt styrd direktinsprutning Multijet “Common Rail” med turbo
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
222KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

TRANSMISSION
223KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
Versioner Växellåda Koppling Dragkraft
1.4 Bensin
Med fem framväxlar och
backväxel med synkroniseringar
för iläggning av framväxlarnaAutomatiskt reglerande med
pedal utan tomgångskörningFram 1.4 Turbo MultiAir 135 hk
1.3 JTD
M-2
Turbo TwinAir
Med sex framväxlar och
backväxel med synkroniserad
iläggning av framväxlarnaAutomatiskt reglerande med
pedal utan tomgångskörningFram 1.4 MultiAir
1.4 Turbo MultiAir 170 hk
Quadrifoglio Verde
1.6 JTD
M

BROMSARVersioner Främre bromsar Bakre bromsar Parkeringsbroms
Turbo TwinAir
Med självventilerade skivbromsar SkivbromsStyrs av handspak som inverkar
på de bakre bromsarna. 1.4 Bensin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska bromseffekten vid den första inbromsningen.
224KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

UPPHÄNGNINGVersioner Fram Bak
Turbo TwinAir
Individuell hjulupphängning typ MacPherson
med krängningshämmareMed sammankopplade hjul och torsionsstav 1.4 Bensin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
225KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

STYRNINGVersioner Vändradie (mellan trottoarer) Typ
Turbo TwinAir
11, mMed kardandrev och kuggstång med elektrisk serv-
ostyrning 1.4 Bensin
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
226KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
25

HJULFÄLGAR OCH DÄCKFälgar av gjutet stål eller lättmetall. Slanglösa däck med radiell
stomme. På registreringsbeviset anges även alla godkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift- och
underhållshandboken" och "Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att bilen är försedd med däck av
samma märke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa däck.RESERVHJULFälg av gjutet stål. Slanglöst däckRÄTT AVLÄSNING AV DÄCKETExempel bild 173: 195/55 R 16 91V195
Nominell bredd (S, avstånd i mm mellan sidorna).
55
Förhållande höjd/bredd (H/S) i procent.
RRadialdäck16
Diameter på fälgen i tum (Ø).
91
Belastningsindex (kapacitet)
VIndex för max. hastighetIndex för max. hastighet
Qupp till 160 km/tim.Rupp till 170 km/tim.Supp till 180 km/tim.Tupp till 190 km/tim.Uupp till 200 km/tim.Hupp till 210 km/tim.Vupp till 240 km/tim.W
upp till 270 km/tim.
Yupp till 300 km/tim.
Index för maximal hastighet för vinterdäckQM + S
upp till 160 km/tim.
TM + S
upp till 190 km/tim.
HM + S
upp till 210 km/tim.
bild 173
A0J0139
227KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

Belastningsindex (kapacitet)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
KORREKT FÄLGAVLÄSNINGExempel bild 173:6Jx15H2ET31.5JFälgkant (sidoavsatsen som stödjer däckvulsten) (2).15
Inställningsdiameter i tum (motsvarar diametern på däcket som ska
monteras) (3 = Ø).
H2
form och nummer på fälghumpen (spåret där det slanglösa
däckets däckvulst ligger an mot fälgen).
ET 31.5
Hjulets lutning utåt (avstånd mellan stödytan för skiva/fälg
och mitten av fälgen).
