2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

RATTRatten kan ställas in axialt och i höjdled.
För att genomföra justeringen: frigör spaken A bild 26 och skjut den
framåt (position 1) och ställ sedan in ratten. Lås sedan spaken A
genom att dra den mot ratten (position 2).
Inställningarna får bara göras i bil som står stilla och
med avstängd motor.
Alla slags åtgärder inom eftermarknad som påverkar
styrning eller rattstången (t ex montering av
stöldskydd) är absolut förbjudna. Utöver en
försämring av systemets prestanda och garantin, kan detta
orsaka allvarliga säkerhetsproblem och bristande
överensstämmelse med bilens typgodkännande.
bild 26
A0K0077
45KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

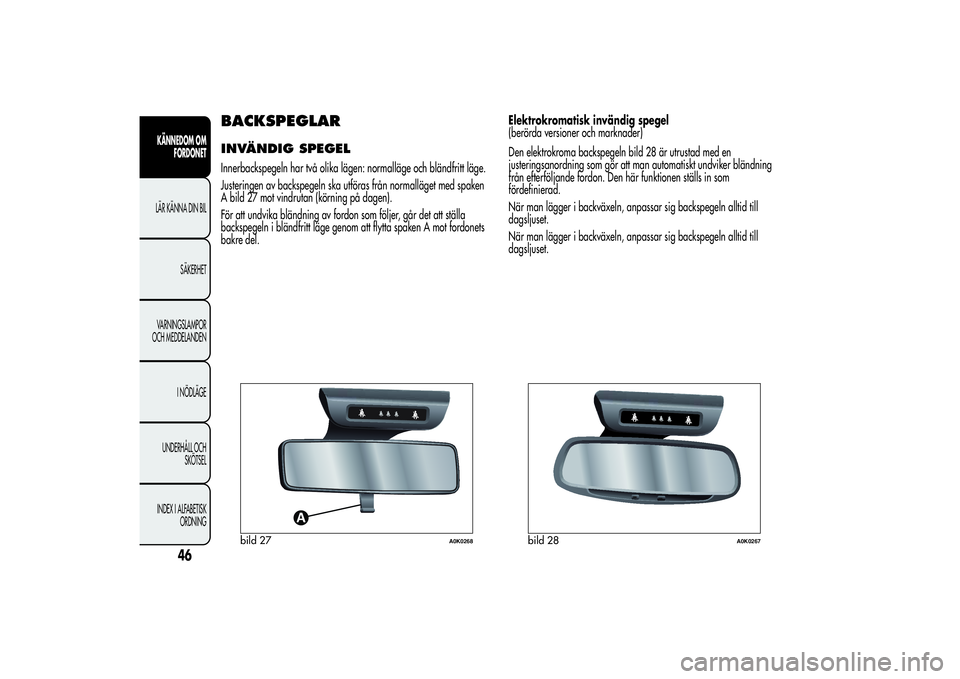

BACKSPEGLARINVÄNDIG SPEGELInnerbackspegeln har två olika lägen: normalläge och bländfritt läge.
Justeringen av backspegeln ska utföras från normalläget med spaken
A bild 27 mot vindrutan (körning på dagen).
För att undvika bländning av fordon som följer, går det att ställa
backspegeln i bländfritt läge genom att flytta spaken A mot fordonets
bakre del.Elektrokromatisk invändig spegel
(berörda versioner och marknader)
Den elektrokroma backspegeln bild 28 är utrustad med en
justeringsanordning som gör att man automatiskt undviker bländning
från efterföljande fordon. Den här funktionen ställs in som
fördefinierad.
När man lägger i backväxeln, anpassar sig backspegeln alltid till
dagsljuset.
När man lägger i backväxeln, anpassar sig backspegeln alltid till
dagsljuset.
bild 27
A0K0268
bild 28
A0K0267
46
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

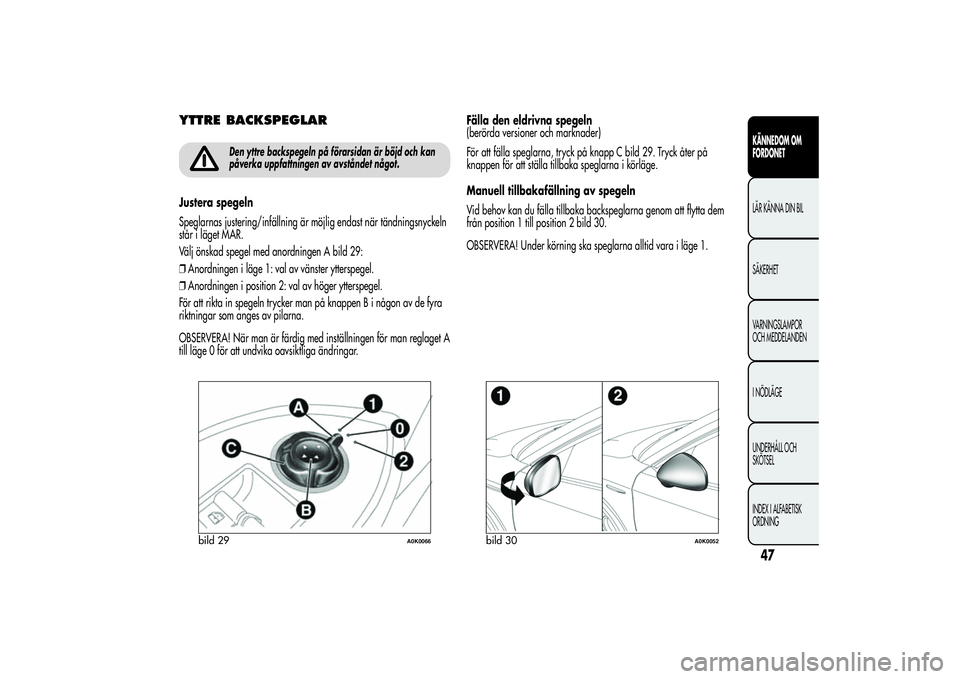

YTTRE BACKSPEGLAR
Den yttre backspegeln på förarsidan är böjd och kan
påverka uppfattningen av avståndet något.
Justera spegeln
Speglarnas justering/infällning är möjlig endast när tändningsnyckeln
står i läget MAR.
Välj önskad spegel med anordningen A bild 29:
❒Anordningen i läge 1: val av vänster ytterspegel.
❒Anordningen i position 2: val av höger ytterspegel.
För att rikta in spegeln trycker man på knappen B i någon av de fyra
riktningar som anges av pilarna.
OBSERVERA! När man är färdig med inställningen för man reglaget A
till läge 0 för att undvika oavsiktliga ändringar.Fälla den eldrivna spegeln
(berörda versioner och marknader)
För att fälla speglarna, tryck på knapp C bild 29. Tryck åter på
knappen för att ställa tillbaka speglarna i körläge.
Manuell tillbakafällning av spegeln
Vid behov kan du fälla tillbaka backspeglarna genom att flytta dem
från position 1 till position 2 bild 30.
OBSERVERA! Under körning ska speglarna alltid vara i läge 1.
bild 29
A0K0066
bild 30
A0K0052
47KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

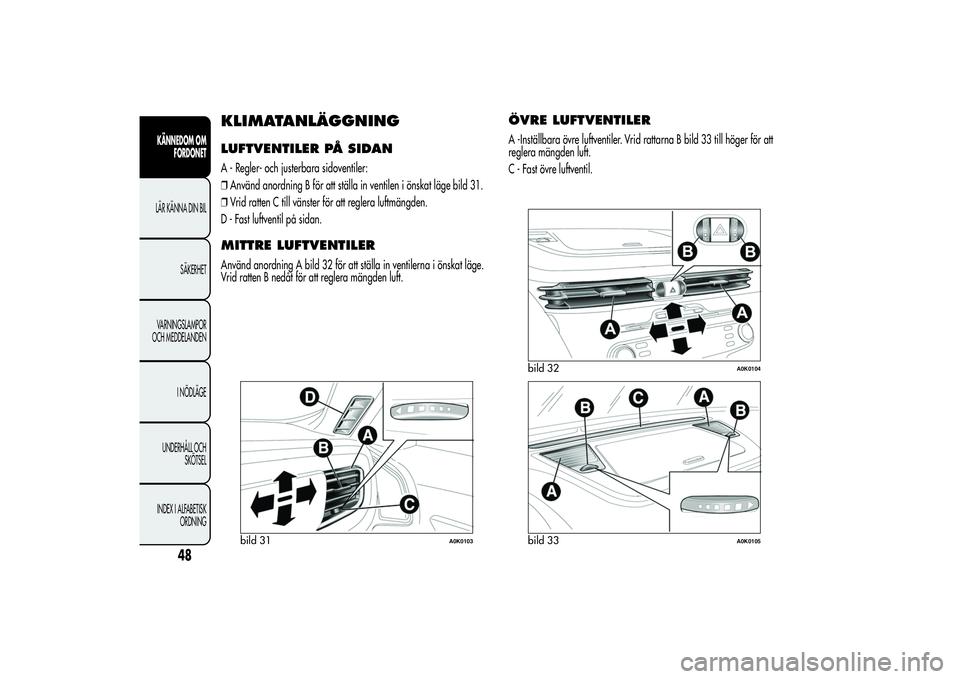

KLIMATANLÄGGNINGLUFTVENTILER PÅ SIDANA - Regler- och justerbara sidoventiler:
❒Använd anordning B för att ställa in ventilen i önskat läge bild 31.
❒Vrid ratten C till vänster för att reglera luftmängden.
D - Fast luftventil på sidan.MITTRE LUFTVENTILERAnvänd anordning A bild 32 för att ställa in ventilerna i önskat läge.
Vrid ratten B nedåt för att reglera mängden luft.
ÖVRE LUFTVENTILERA -Inställbara övre luftventiler. Vrid rattarna B bild 33 till höger för att
reglera mängden luft.
C - Fast övre luftventil.
bild 31
A0K0103
bild 32
A0K0104
bild 33
A0K0105
48
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

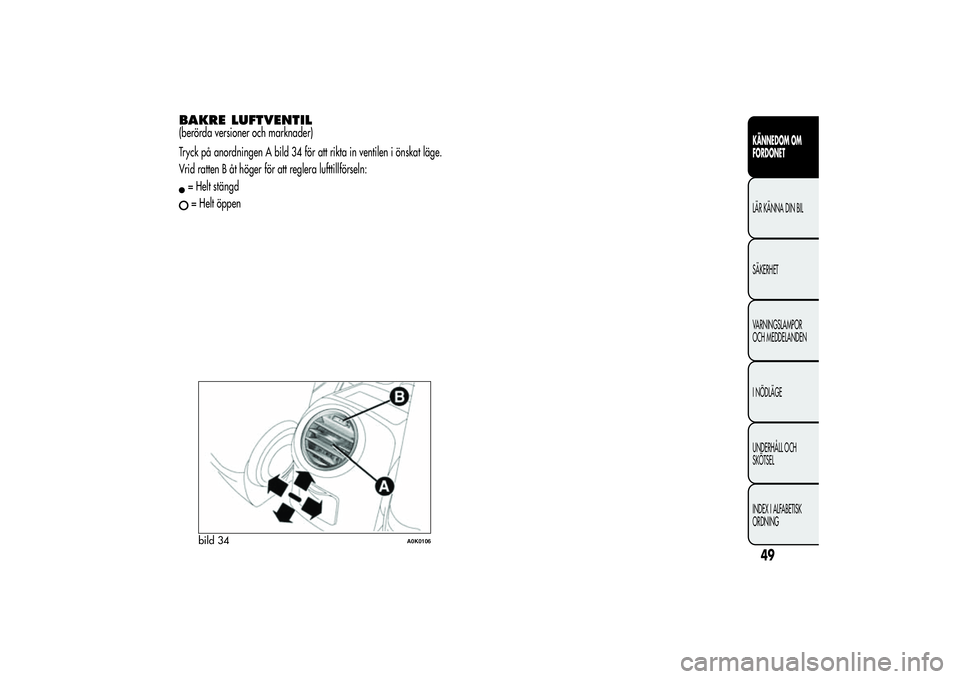

BAKRE LUFTVENTIL(berörda versioner och marknader)
Tryck på anordningen A bild 34 för att rikta in ventilen i önskat läge.
Vrid ratten B åt höger för att reglera lufttillförseln:= Helt stängd= Helt öppenbild 34
A0K0106
49KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

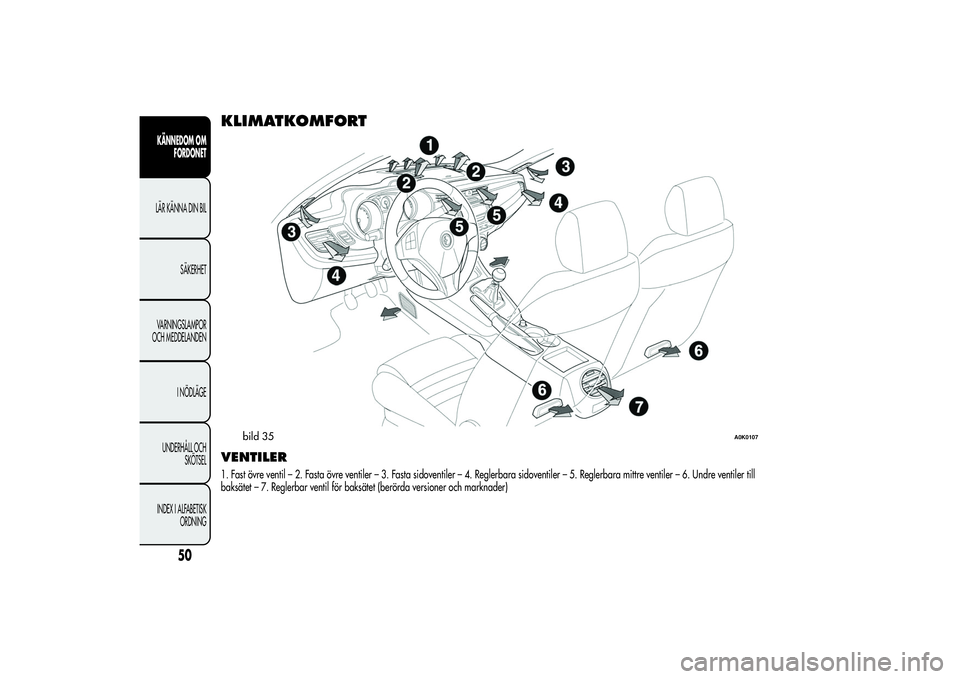

KLIMATKOMFORTVENTILER1. Fast övre ventil – 2. Fasta övre ventiler – 3. Fasta sidoventiler – 4. Reglerbara sidoventiler – 5. Reglerbara mittre ventiler – 6. Undre ventiler till
baksätet – 7. Reglerbar ventil för baksätet (berörda versioner och marknader)
bild 35
A0K0107
50
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

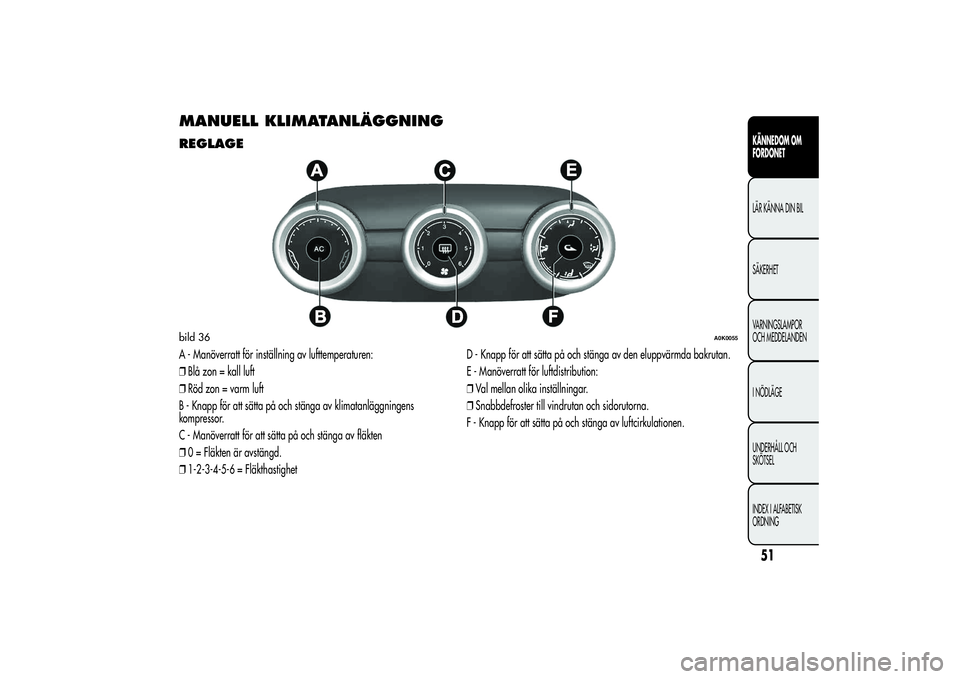

MANUELL KLIMATANLÄGGNINGREGLAGEA - Manöverratt för inställning av lufttemperaturen:
❒Blå zon = kall luft
❒Röd zon = varm luft
B - Knapp för att sätta på och stänga av klimatanläggningens
kompressor.
C - Manöverratt för att sätta på och stänga av fläkten
❒0 = Fläkten är avstängd.
❒1-2-3-4-5-6 = FläkthastighetD - Knapp för att sätta på och stänga av den eluppvärmda bakrutan.
E - Manöverratt för luftdistribution:
❒Val mellan olika inställningar.
❒Snabbdefroster till vindrutan och sidorutorna.
F - Knapp för att sätta på och stänga av luftcirkulationen.bild 36
A0K0055
51KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

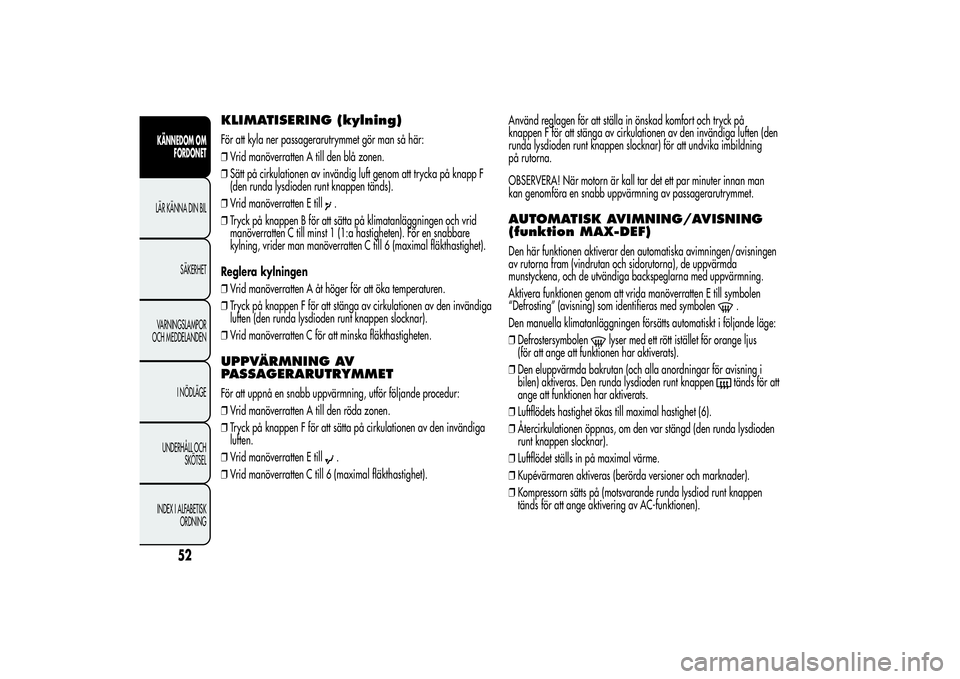

KLIMATISERING (kylning)För att kyla ner passagerarutrymmet gör man så här:
❒Vrid manöverratten A till den blå zonen.
❒Sätt på cirkulationen av invändig luft genom att trycka på knapp F
(den runda lysdioden runt knappen tänds).
❒Vrid manöverratten E till
.
❒Tryck på knappen B för att sätta på klimatanläggningen och vrid
manöverratten C till minst 1 (1:a hastigheten). För en snabbare
kylning, vrider man manöverratten C till 6 (maximal fläkthastighet).
Reglera kylningen
❒Vrid manöverratten A åt höger för att öka temperaturen.
❒Tryck på knappen F för att stänga av cirkulationen av den invändiga
luften (den runda lysdioden runt knappen slocknar).
❒Vrid manöverratten C för att minska fläkthastigheten.
UPPVÄRMNING AV
PASSAGERARUTRYMMETFör att uppnå en snabb uppvärmning, utför följande procedur:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knappen F för att sätta på cirkulationen av den invändiga
luften.
❒Vrid manöverratten E till
.
❒Vrid manöverratten C till 6 (maximal fläkthastighet).Använd reglagen för att ställa in önskad komfort och tryck på
knappen F för att stänga av cirkulationen av den invändiga luften (den
runda lysdioden runt knappen slocknar) för att undvika imbildning
på rutorna.
OBSERVERA! När motorn är kall tar det ett par minuter innan man
kan genomföra en snabb uppvärmning av passagerarutrymmet.
AUTOMATISK AVIMNING/AVISNING
(funktion MAX-DEF)Den här funktionen aktiverar den automatiska avimningen/avisningen
av rutorna fram (vindrutan och sidorutorna), de uppvärmda
munstyckena, och de utvändiga backspeglarna med uppvärmning.
Aktivera funktionen genom att vrida manöverratten E till symbolen
“Defrosting” (avisning) som identifieras med symbolen
.
Den manuella klimatanläggningen försätts automatiskt i följande läge:
❒Defrostersymbolen
lyser med ett rött istället för orange ljus
(för att ange att funktionen har aktiverats).
❒Den eluppvärmda bakrutan (och alla anordningar för avisning i
bilen) aktiveras. Den runda lysdioden runt knappen
tänds för att
ange att funktionen har aktiverats.
❒Luftflödets hastighet ökas till maximal hastighet (6).
❒Återcirkulationen öppnas, om den var stängd (den runda lysdioden
runt knappen slocknar).
❒Luftflödet ställs in på maximal värme.
❒Kupévärmaren aktiveras (berörda versioner och marknader).
❒Kompressorn sätts på (motsvarande runda lysdiod runt knappen
tänds för att ange aktivering av AC-funktionen).
