2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

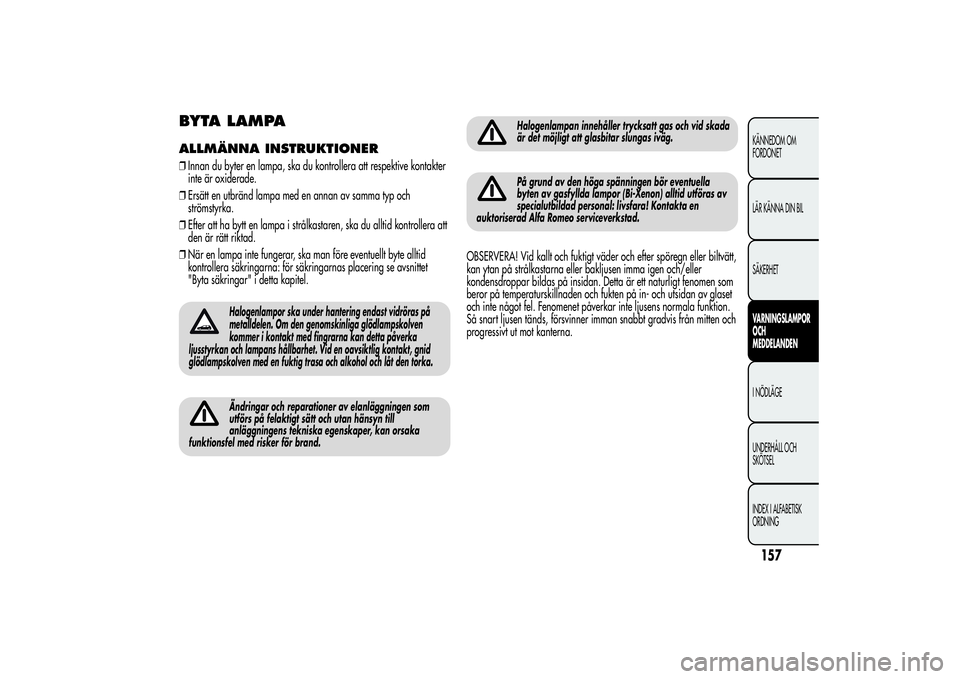

BYTA LAMPAALLMÄNNA INSTRUKTIONER❒Innan du byter en lampa, ska du kontrollera att respektive kontakter
inte är oxiderade.
❒Ersätt en utbränd lampa med en annan av samma typ och
strömstyrka.
❒Efter att ha bytt en lampa i strålkastaren, ska du alltid kontrollera att
den är rätt riktad.
❒När en lampa inte fungerar, ska man före eventuellt byte alltid
kontrollera säkringarna: för säkringarnas placering se avsnittet
"Byta säkringar" i detta kapitel.
Halogenlampor ska under hantering endast vidröras på
metalldelen. Om den genomskinliga glödlampskolven
kommer i kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en oavsiktlig kontakt, gnid
glödlampskolven med en fuktig trasa och alkohol och låt den torka.Ändringar och reparationer av elanläggningen som
utförs på felaktigt sätt och utan hänsyn till
anläggningens tekniska egenskaper, kan orsaka
funktionsfel med risker för brand.
Halogenlampan innehåller trycksatt gas och vid skada
är det möjligt att glasbitar slungas iväg.På grund av den höga spänningen bör eventuella
byten av gasfyllda lampor (Bi-Xenon) alltid utföras av
specialutbildad personal: livsfara! Kontakta en
auktoriserad Alfa Romeo serviceverkstad.
OBSERVERA! Vid kallt och fuktigt väder och efter spöregn eller biltvätt,
kan ytan på strålkastarna eller bakljusen imma igen och/eller
kondensdroppar bildas på insidan. Detta är ett naturligt fenomen som
beror på temperaturskillnaden och fukten på in- och utsidan av glaset
och inte något fel. Fenomenet påverkar inte ljusens normala funktion.
Så snart ljusen tänds, försvinner imman snabbt gradvis från mitten och
progressivt ut mot kanterna.
157KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

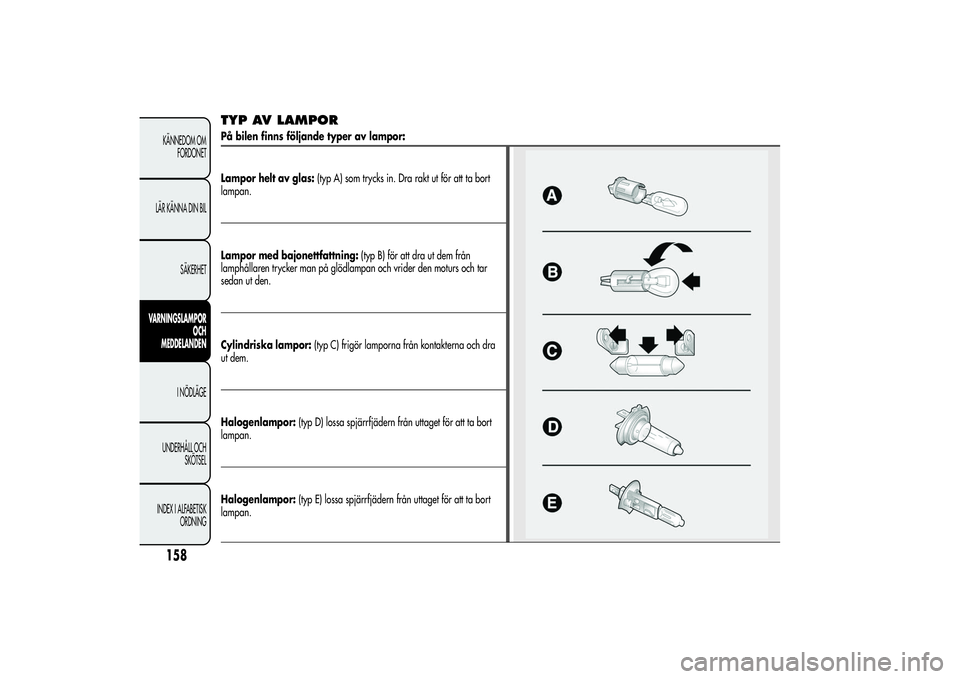

TYP AV LAMPORPå bilen finns följande typer av lampor:
Lampor helt av glas:(typ A) som trycks in. Dra rakt ut för att ta bort
lampan.Lampor med bajonettfattning:(typ B) för att dra ut dem från
lamphållaren trycker man på glödlampan och vrider den moturs och tar
sedan ut den.
Cylindriska lampor:(typ C) frigör lamporna från kontakterna och dra
ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
158KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Lampor Typ Effekt Ref. fig.
Positionsljus fram/Varselljus (D.R.L.) LED - -
Positionsljus bak LED - -
Halvljus H7 55W D
Helljus H1 55W E
Helljus/halvljus (versioner med Bi-Xenon)
(berörda versioner och marknader)F D1S -
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare bak R10W 10W B
Körriktningsvisare på sidorna LED - -
Stop LED - -
3:e stoppljus LED - -
Nummerplåtsbelysning W5W 5W A
Dimljus H3 55W E
Dimbakljus H21W 21W B
Backljus P21W 21W B
Belysning fram C10W 10W C
Bagageutrymmets belysning W5W 5W A
Belysning i handskfack C5W 5W C
159KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

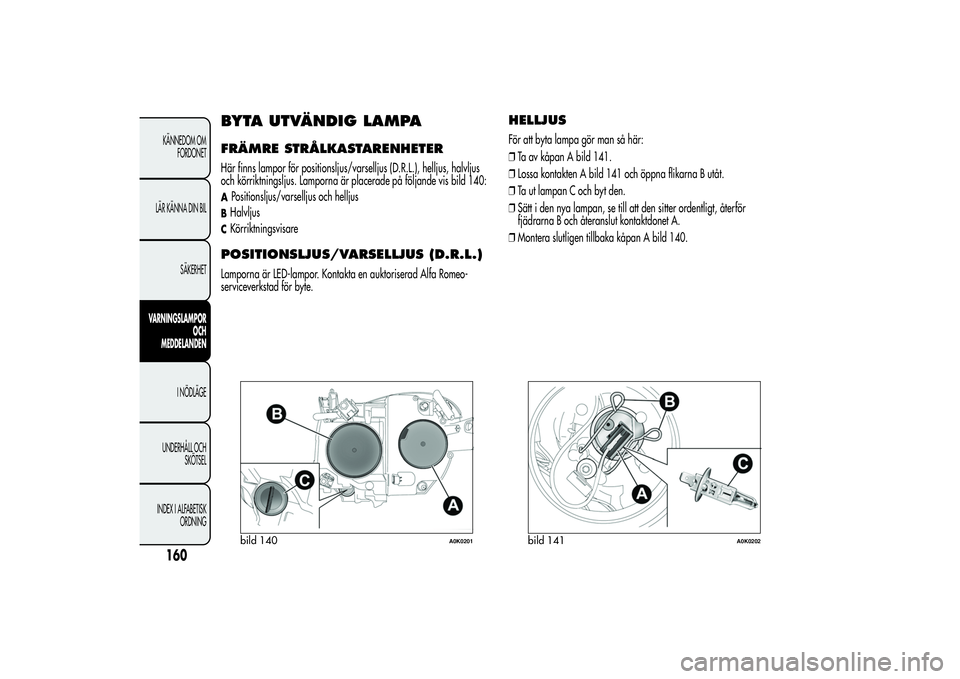

BYTA UTVÄNDIG LAMPAFRÄMRE STRÅLKASTARENHETERHär finns lampor för positionsljus/varselljus (D.R.L.), helljus, halvljus
och körriktningsljus. Lamporna är placerade på följande vis bild 140:APositionsljus/varselljus och helljusBHalvljusCKörriktningsvisarePOSITIONSLJUS/VARSELLJUS (D.R.L.)Lamporna är LED-lampor. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.
HELLJUSFör att byta lampa gör man så här:
❒Ta av kåpan A bild 141.
❒Lossa kontakten A bild 141 och öppna flikarna B utåt.
❒Ta ut lampan C och byt den.
❒Sätt i den nya lampan, se till att den sitter ordentligt, återför
fjädrarna B och återanslut kontaktdonet A.
❒Montera slutligen tillbaka kåpan A bild 140.
bild 140
A0K0201
bild 141
A0K0202
160KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

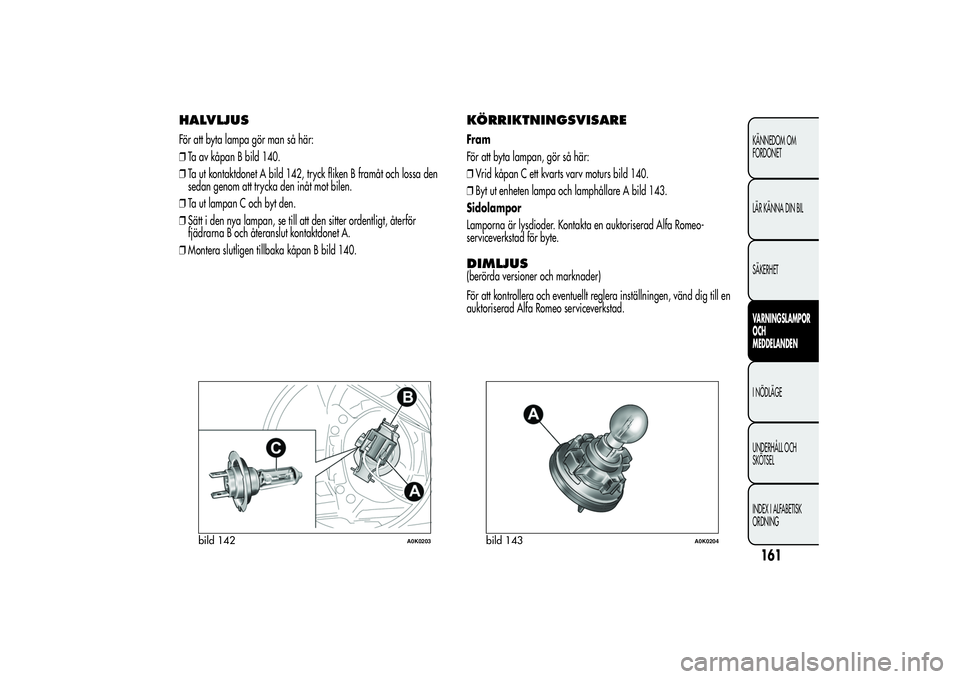

HALVLJUSFör att byta lampa gör man så här:
❒Ta av kåpan B bild 140.
❒Ta ut kontaktdonet A bild 142, tryck fliken B framåt och lossa den
sedan genom att trycka den inåt mot bilen.
❒Ta ut lampan C och byt den.
❒Sätt i den nya lampan, se till att den sitter ordentligt, återför
fjädrarna B och återanslut kontaktdonet A.
❒Montera slutligen tillbaka kåpan B bild 140.
KÖRRIKTNINGSVISAREFram
För att byta lampan, gör så här:
❒Vrid kåpan C ett kvarts varv moturs bild 140.
❒Byt ut enheten lampa och lamphållare A bild 143.
Sidolampor
Lamporna är lysdioder. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.DIMLJUS(berörda versioner och marknader)
För att kontrollera och eventuellt reglera inställningen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
bild 142
A0K0203
bild 143
A0K0204
161KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

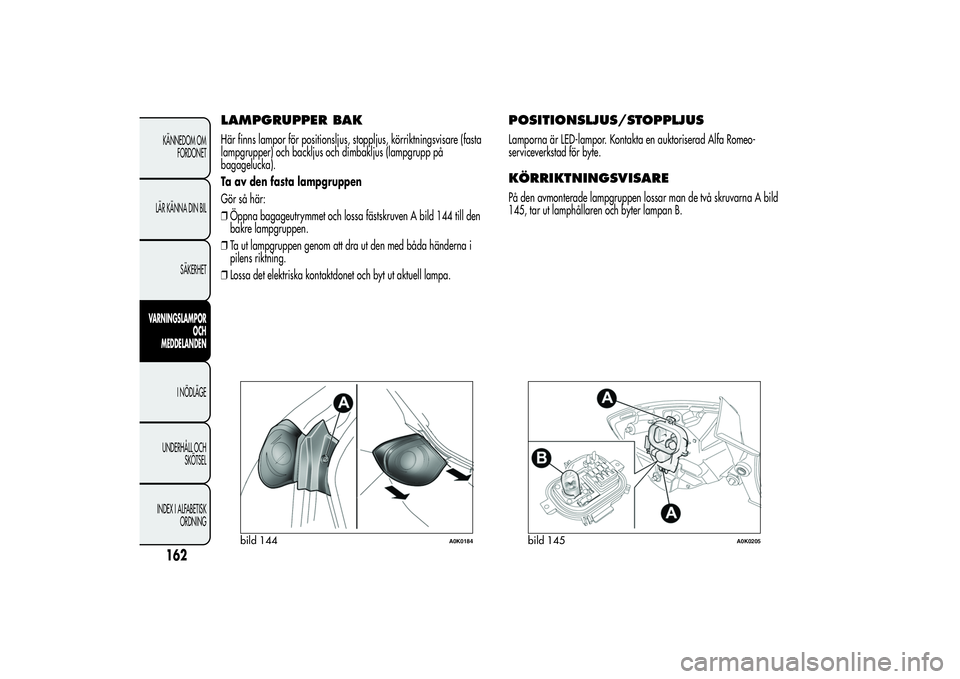

LAMPGRUPPER BAKHär finns lampor för positionsljus, stoppljus, körriktningsvisare (fasta
lampgrupper) och backljus och dimbakljus (lampgrupp på
bagagelucka).
Ta av den fasta lampgruppen
Gör så här:
❒Öppna bagageutrymmet och lossa fästskruven A bild 144 till den
bakre lampgruppen.
❒Ta ut lampgruppen genom att dra ut den med båda händerna i
pilens riktning.
❒Lossa det elektriska kontaktdonet och byt ut aktuell lampa.
POSITIONSLJUS/STOPPLJUSLamporna är LED-lampor. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.KÖRRIKTNINGSVISAREPå den avmonterade lampgruppen lossar man de två skruvarna A bild
145, tar ut lamphållaren och byter lampan B.
bild 144
A0K0184
bild 145
A0K0205
162KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

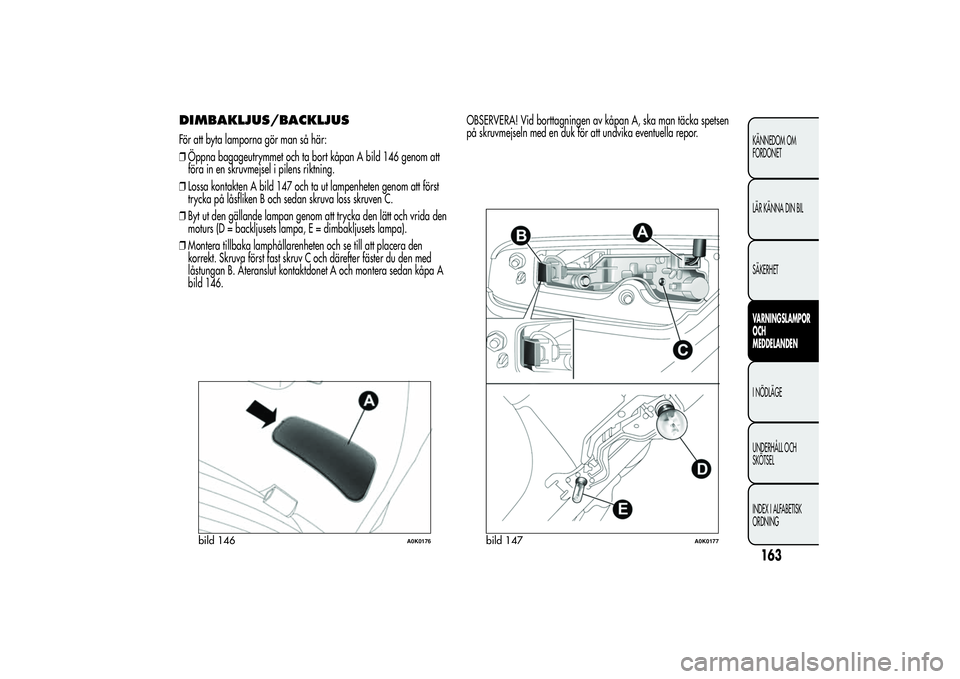

DIMBAKLJUS/BACKLJUSFör att byta lamporna gör man så här:
❒Öppna bagageutrymmet och ta bort kåpan A bild 146 genom att
föra in en skruvmejsel i pilens riktning.
❒Lossa kontakten A bild 147 och ta ut lampenheten genom att först
trycka på låsfliken B och sedan skruva loss skruven C.
❒Byt ut den gällande lampan genom att trycka den lätt och vrida den
moturs (D = backljusets lampa,E=dimbakljusets lampa).
❒Montera tillbaka lamphållarenheten och se till att placera den
korrekt. Skruva först fast skruv C och därefter fäster du den med
låstungan B. Återanslut kontaktdonet A och montera sedan kåpa A
bild 146.OBSERVERA! Vid borttagningen av kåpan A, ska man täcka spetsen
på skruvmejseln med en duk för att undvika eventuella repor.
bild 146
A0K0176
bild 147
A0K0177
163KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

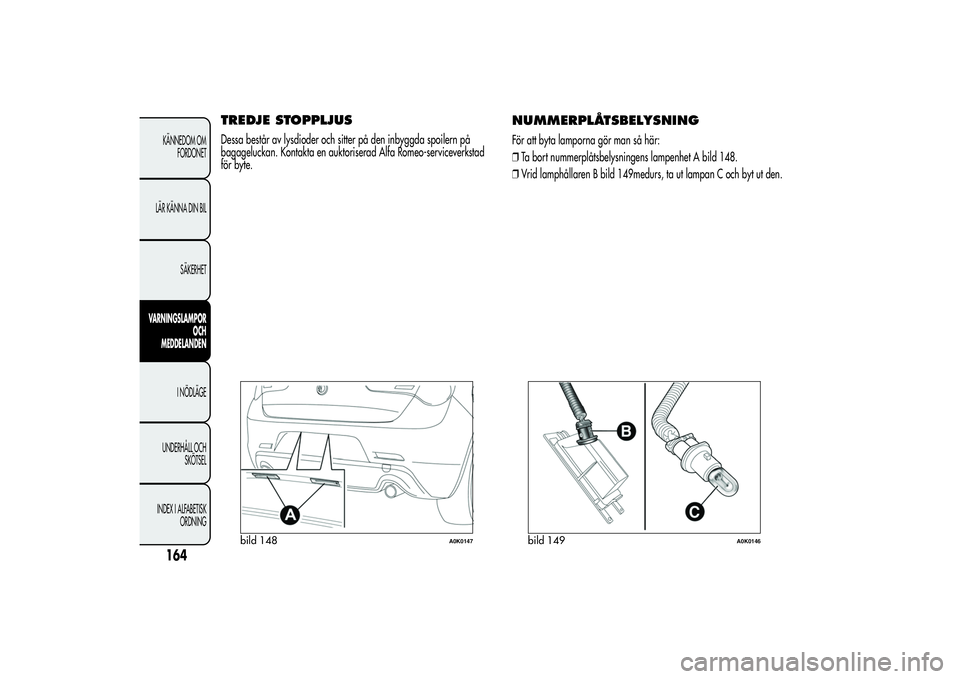

TREDJE STOPPLJUSDessa består av lysdioder och sitter på den inbyggda spoilern på
bagageluckan. Kontakta en auktoriserad Alfa Romeo-serviceverkstad
för byte.
NUMMERPLÅTSBELYSNINGFör att byta lamporna gör man så här:
❒Ta bort nummerplåtsbelysningens lampenhet A bild 148.
❒Vrid lamphållaren B bild 149medurs, ta ut lampan C och byt ut den.
bild 148
A0K0147
bild 149
A0K0146
