2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

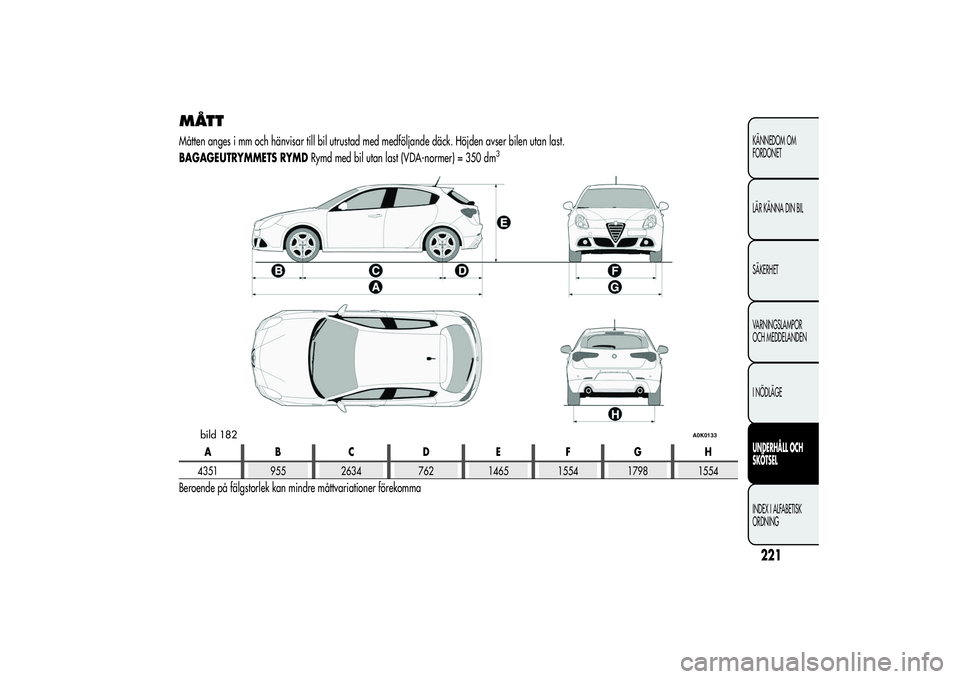

MÅTTMåtten anges i mm och hänvisar till bil utrustad med medföljande däck. Höjden avser bilen utan last.
BAGAGEUTRYMMETS RYMDRymd med bil utan last (VDA-normer) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
Beroende på fälgstorlek kan mindre måttvariationer förekomma
bild 182
A0K0133
221KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

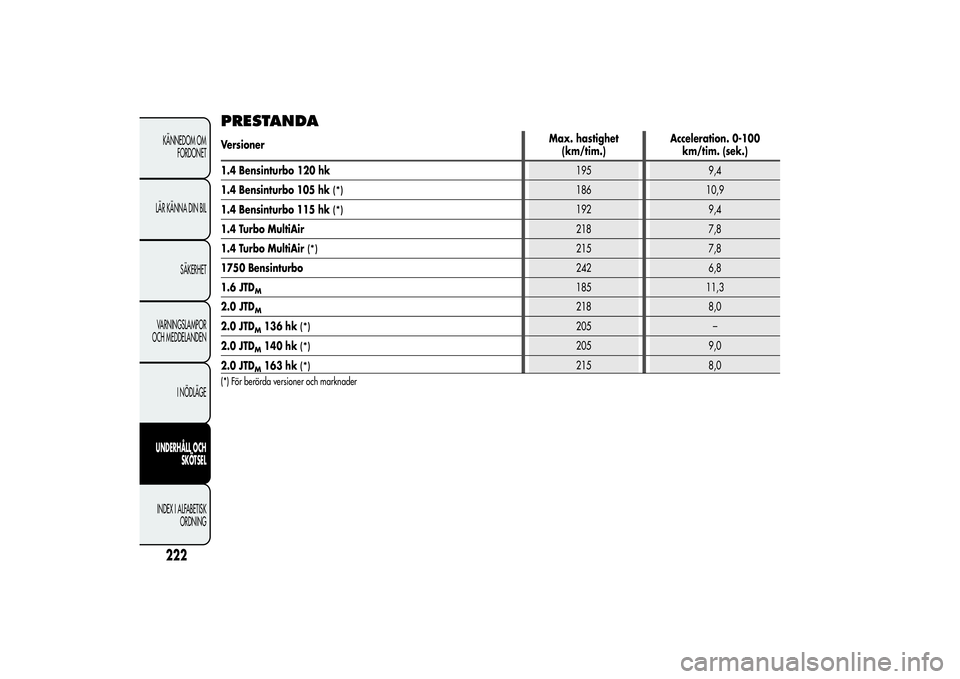

PRESTANDAVersionerMax. hastighet
(km/tim.)Acceleration. 0-100
km/tim. (sek.)
1.4 Bensinturbo 120 hk195 9,4
1.4 Bensinturbo 105 hk
(*)
186 10,9
1.4 Bensinturbo 115 hk
(*)
192 9,4
1.4 Turbo MultiAir218 7,8
1.4 Turbo MultiAir
(*)
215 7,8
1750 Bensinturbo242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136 hk
(*)
205 –
2.0 JTD
M140 hk
(*)
205 9,0
2.0 JTD
M163 hk
(*)
215 8,0
(*) För berörda versioner och marknader
222KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

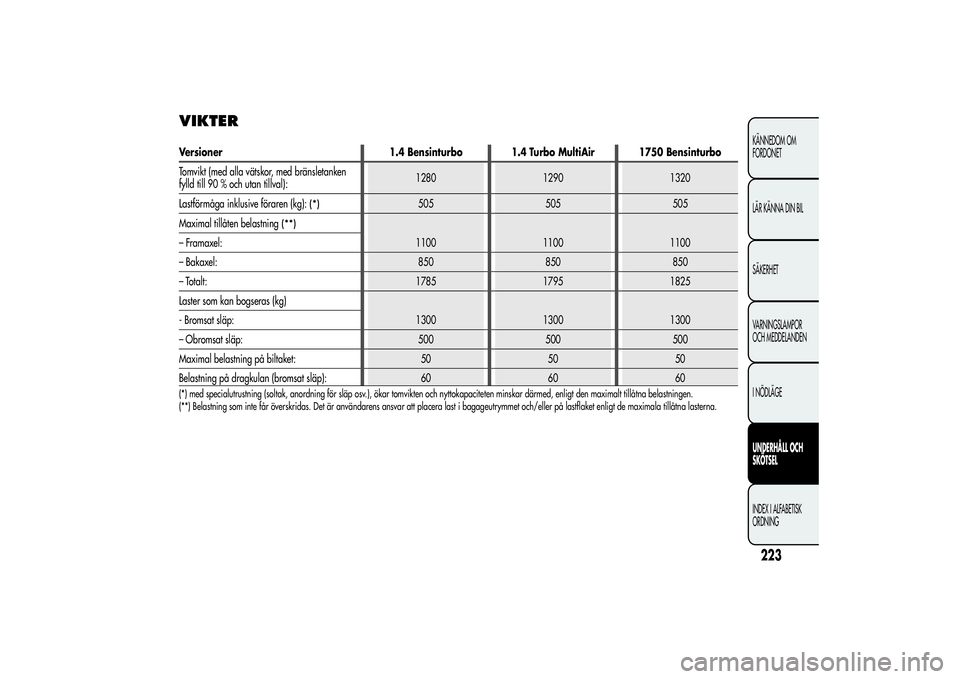

VIKTERVersioner 1.4 Bensinturbo 1.4 Turbo MultiAir 1750 Bensinturbo
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval):1280 1290 1320
Lastförmåga inklusive föraren (kg):
(*)
505 505 505
Maximal tillåten belastning
(**)
1100 1100 1100 – Framaxel:
– Bakaxel: 850 850 850
– Totalt: 1785 1795 1825
Laster som kan bogseras (kg)
1300 1300 1300 - Bromsat släp:
– Obromsat släp: 500 500 500
Maximal belastning på biltaket: 50 50 50
Belastning på dragkulan (bromsat släp): 60 60 60
(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
223KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

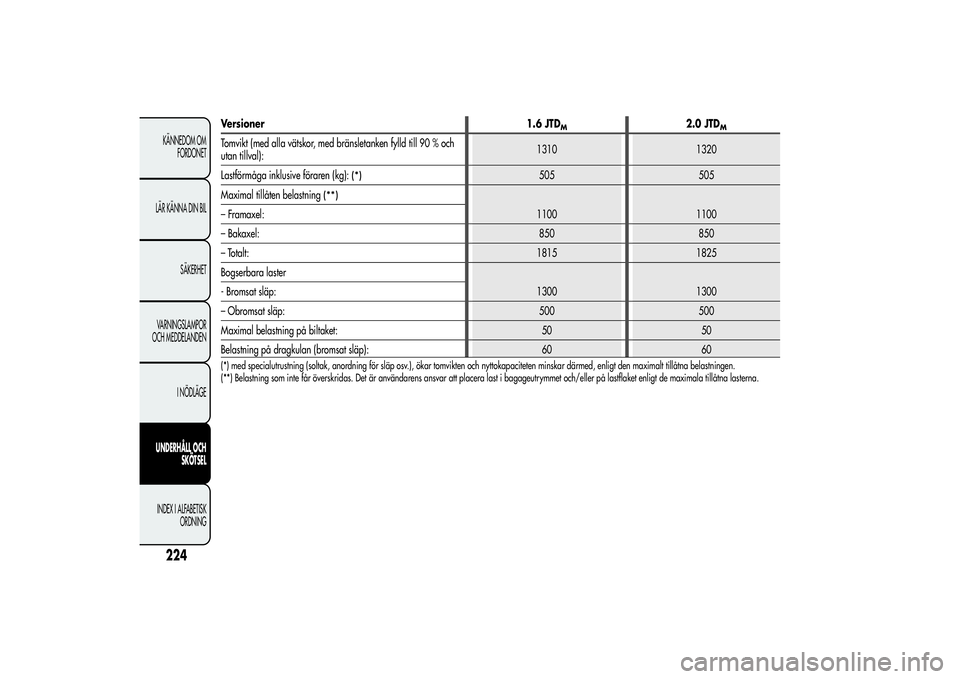

Versioner 1.6 JTD
M
2.0 JTD
M
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 % och
utan tillval):1310 1320
Lastförmåga inklusive föraren (kg):
(*)
505 505
Maximal tillåten belastning
(**)
1100 1100 – Framaxel:
– Bakaxel: 850 850
– Totalt:1815 1825
Bogserbara laster
1300 1300 - Bromsat släp:
– Obromsat släp: 500 500
Maximal belastning på biltaket: 50 50
Belastning på dragkulan (bromsat släp): 60 60
(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
224KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

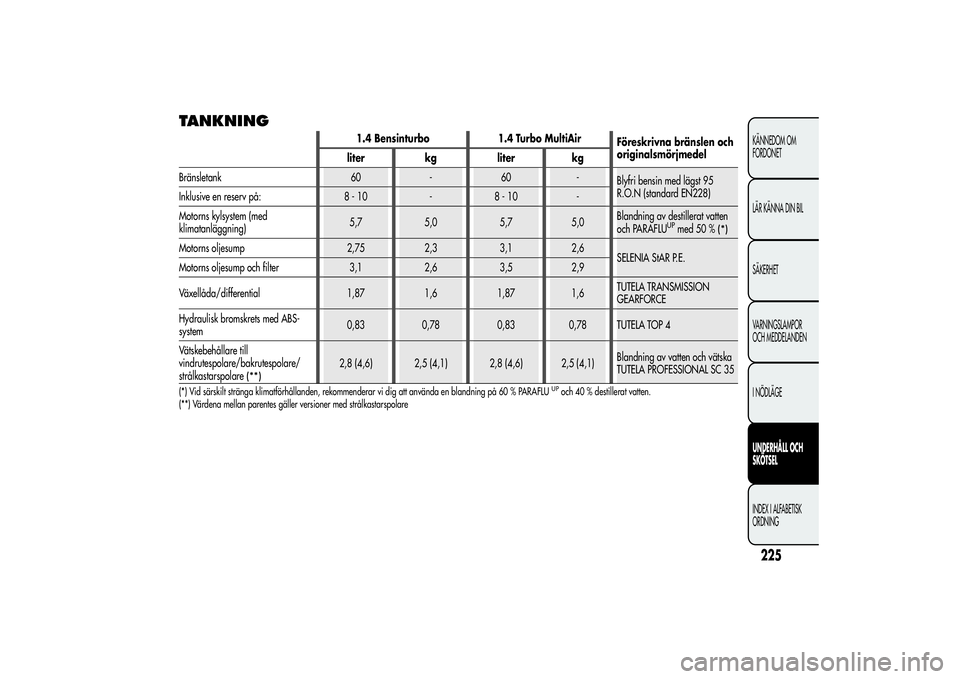

TANKNING
1.4 Bensinturbo 1.4 Turbo MultiAir
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 60 - 60 -
Blyfri bensin med lägst 95
R.O.N (standard EN228)
Inklusive en reserv på: 8 - 10 - 8 - 10 -
Motorns kylsystem (med
klimatanläggning)5,7 5,0 5,7 5,0Blandning av destillerat vatten
och PARAFLU
UPmed 50 %
(*)
Motorns oljesump 2,75 2,3 3,1 2,6
SELENIA StAR P.E.
Motorns oljesump och filter 3,1 2,6 3,5 2,9
Växellåda/differential 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med ABS-
system0,83 0,78 0,83 0,78 TUTELA TOP 4
Vätskebehållare till
vindrutespolare/bakrutespolare/
strålkastarspolare
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
225KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

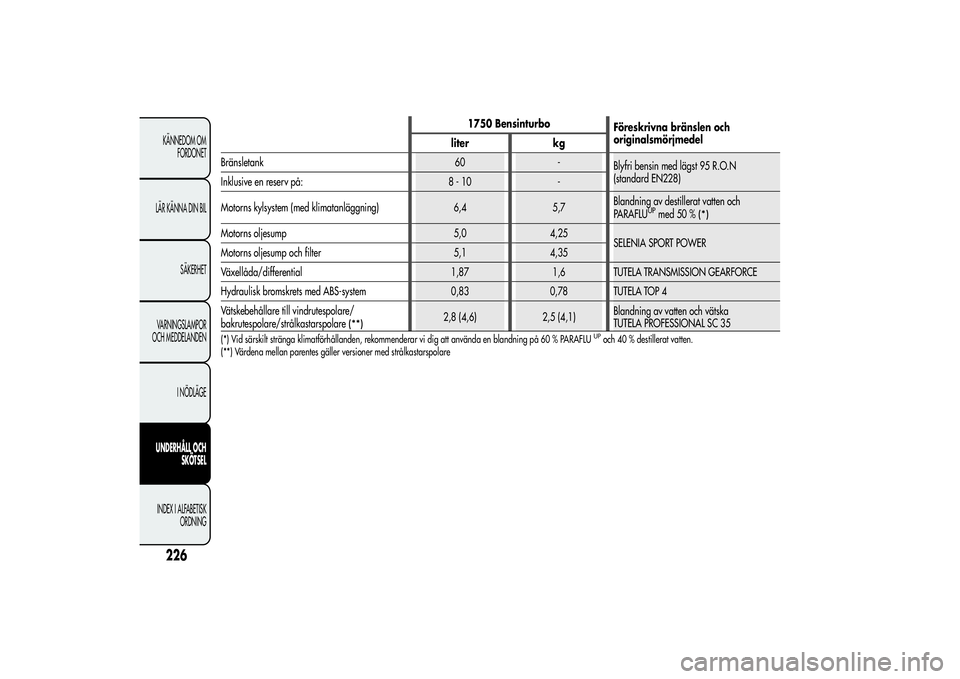

1750 Bensinturbo
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank 60 -
Blyfri bensin med lägst 95 R.O.N
(standard EN228)
Inklusive en reserv på: 8 - 10 -
Motorns kylsystem (med klimatanläggning) 6,4 5,7Blandning av destillerat vatten och
PARAFLU
UPmed 50 %
(*)
Motorns oljesump 5,0 4,25
SELENIA SPORT POWER
Motorns oljesump och filter 5,1 4,35
Växellåda/differential 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets med ABS-system 0,83 0,78 TUTELA TOP 4
Vätskebehållare till vindrutespolare/
bakrutespolare/strålkastarspolare
(**)
2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
226KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

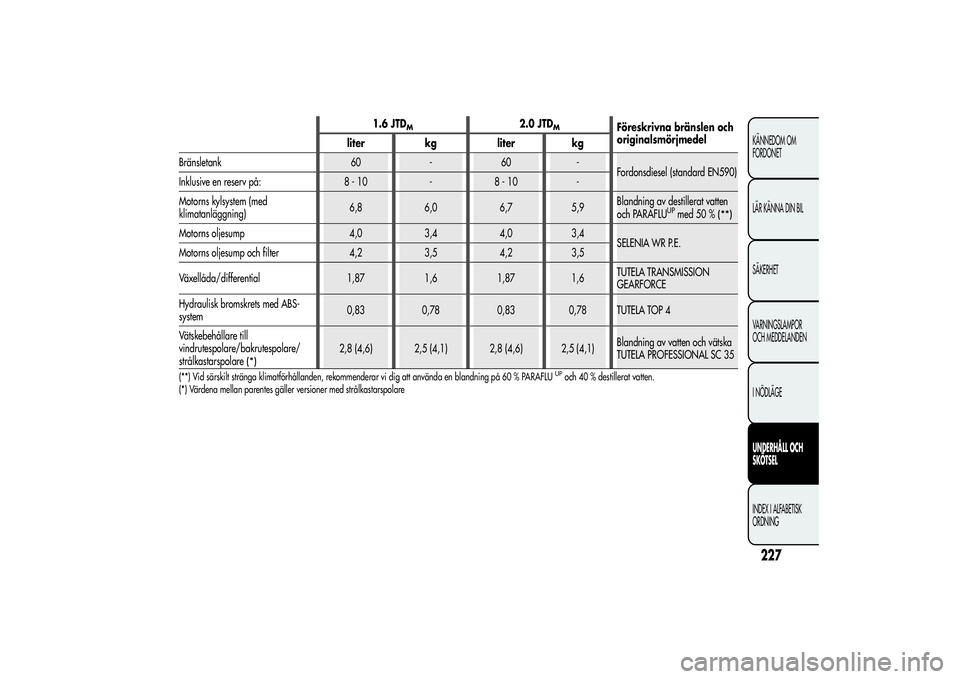

1.6 JTD
M
2.0 JTD
M
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 60 - 60 -
Fordonsdiesel (standard EN590)
Inklusive en reserv på: 8 - 10 - 8 - 10 -
Motorns kylsystem (med
klimatanläggning)6,8 6,0 6,7 5,9Blandning av destillerat vatten
och PARAFLU
UPmed 50 %
(**)
Motorns oljesump 4,0 3,4 4,0 3,4
SELENIA WR P.E.
Motorns oljesump och filter 4,2 3,5 4,2 3,5
Växellåda/differential 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med ABS-
system0,83 0,78 0,83 0,78 TUTELA TOP 4
Vätskebehållare till
vindrutespolare/bakrutespolare/
strålkastarspolare
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(**) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(*) Värdena mellan parentes gäller versioner med strålkastarspolare
227KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

VÄTSKOR OCH SMÖRJMEDELMotoroljan som din bil är försedd med har utvecklats och testats noga för att uppfylla kraven i underhållsschemat. Den kontinuerliga
användningen av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp. Smörjmedlets egenskaper är
avgörande för motorns funktion och livslängd.PRODUKTEGENSKAPERAnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelIntervall för utbyte
Smörjmedel till
bensinmotorer
(endast för versioner
1750 Bensinturbo)Helsyntetiskt smörjmedel av grad SAE 5W-40,
standard FIAT 9.55535-GH2- ACEA C3.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Enligt serviceschemat
Smörjmedel till
bensinmotorer
(endast för versioner
1750 Bensinturbo)Helsyntetiskt smörjmedel av grad SAE 5W-40,
standard FIAT 9.55535-S2 - ACEA C3.SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Enligt serviceschemat
Smörjmedel till
dieselmotorerHelsyntetiskt smörjmedel av grad SAE 5W-30,
standard FIAT 9.55535-S1 - ACEA C2.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Enligt serviceschematI nödlägen då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter med
minimiprestandan ACEA som anges. I detta fall garanteras inte motorns optimala prestanda.
Till motoranläggningarna med MultiAir-system, ska du endast använda smörjmedel med de indikerade egenskaperna ochSAE-gradering.
Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
