2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

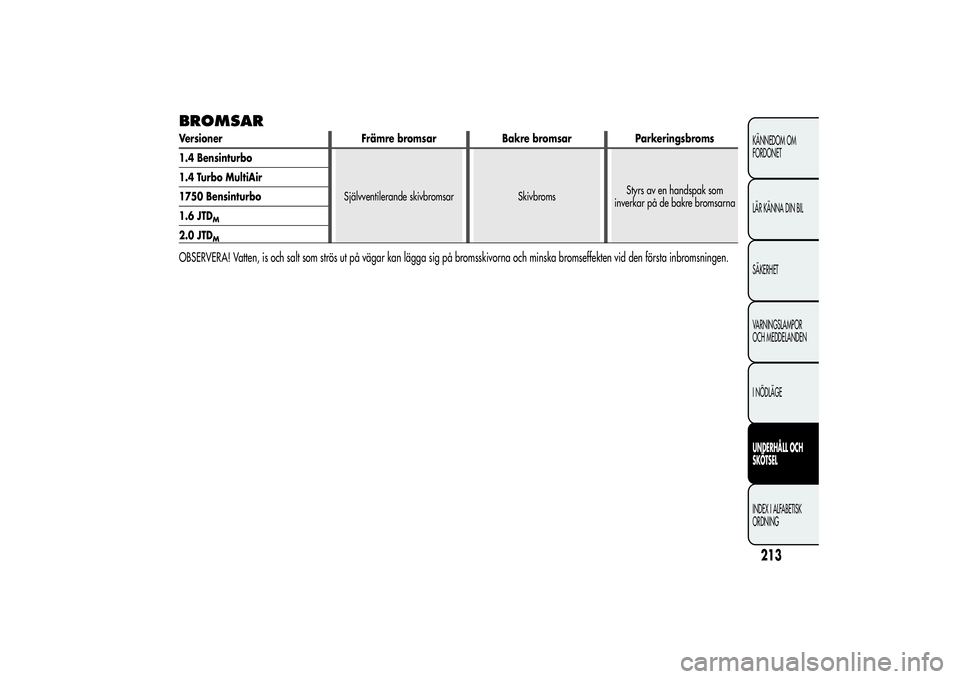

BROMSARVersioner Främre bromsar Bakre bromsar Parkeringsbroms
1.4 Bensinturbo
Självventilerande skivbromsar SkivbromsStyrs av en handspak som
inverkar på de bakre bromsarna 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska bromseffekten vid den första inbromsningen.
213KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

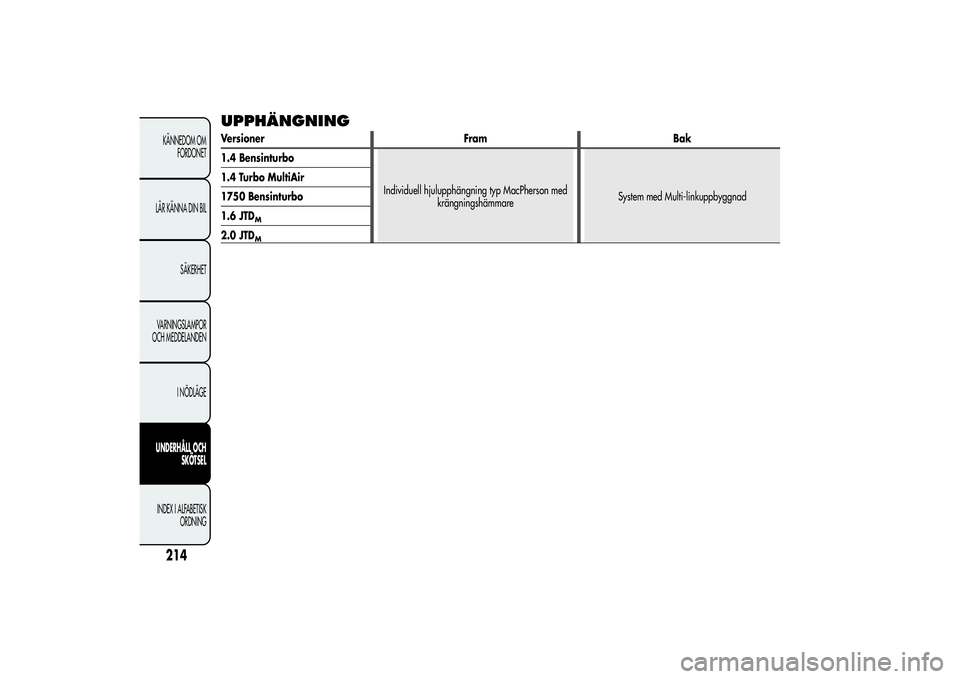

UPPHÄNGNINGVersioner Fram Bak
1.4 Bensinturbo
Individuell hjulupphängning typ MacPherson med
krängningshämmareSystem med Multi-linkuppbyggnad 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
214KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

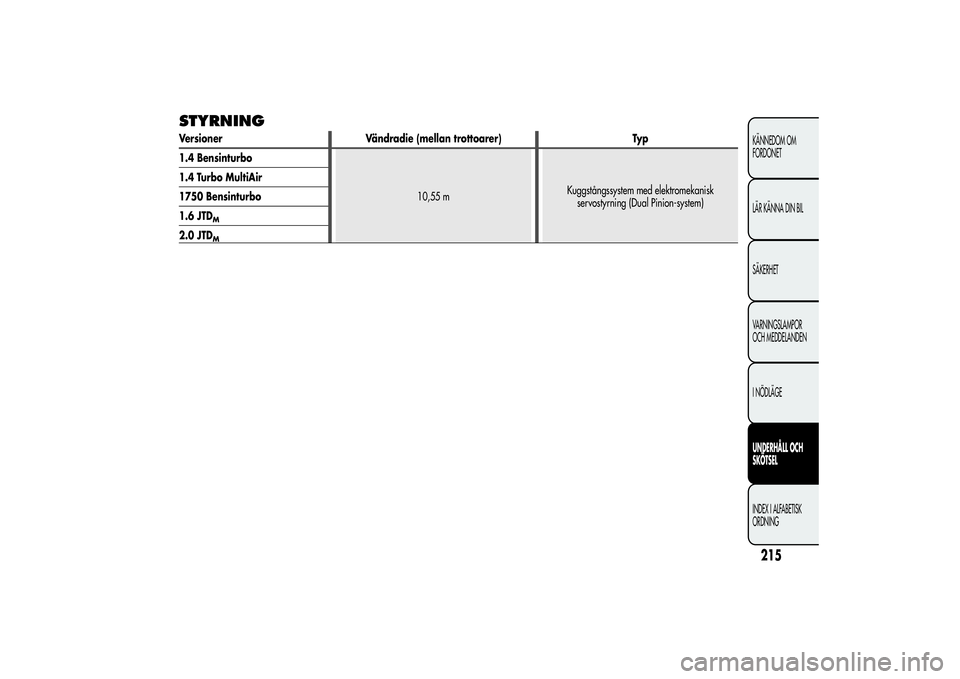

STYRNINGVersioner Vändradie (mellan trottoarer) Typ
1.4 Bensinturbo
10,55 mKuggstångssystem med elektromekanisk
servostyrning (Dual Pinion-system) 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
215KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

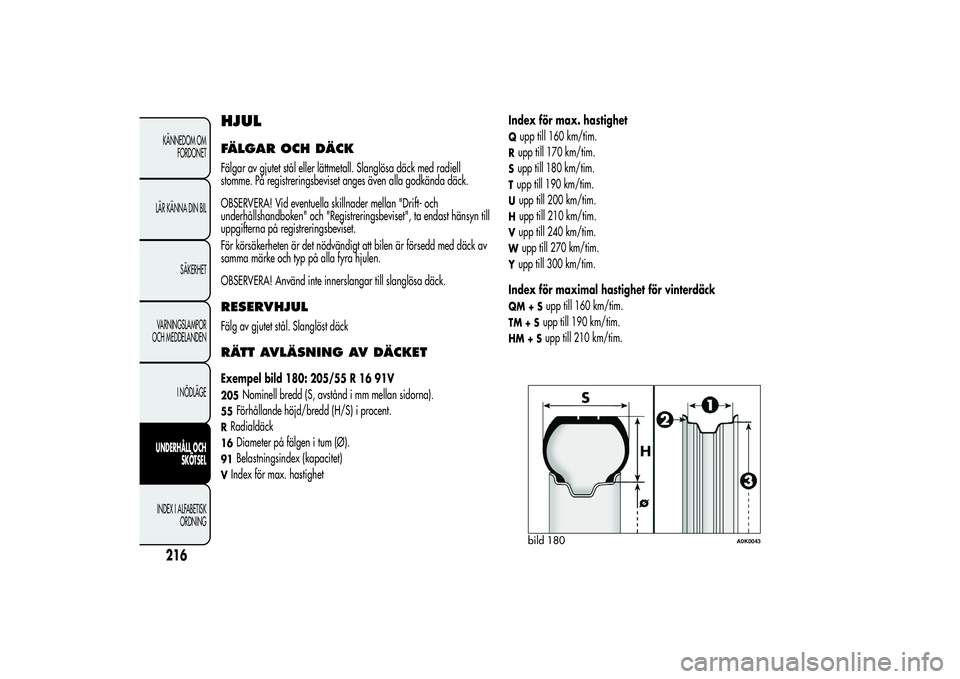

HJULFÄLGAR OCH DÄCKFälgar av gjutet stål eller lättmetall. Slanglösa däck med radiell
stomme. På registreringsbeviset anges även alla godkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift- och
underhållshandboken" och "Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att bilen är försedd med däck av
samma märke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa däck.RESERVHJULFälg av gjutet stål. Slanglöst däckRÄTT AVLÄSNING AV DÄCKETExempel bild 180: 205/55 R 16 91V205
Nominell bredd (S, avstånd i mm mellan sidorna).
55
Förhållande höjd/bredd (H/S) i procent.
RRadialdäck16
Diameter på fälgen i tum (Ø).
91
Belastningsindex (kapacitet)
VIndex för max. hastighetIndex för max. hastighet
Qupp till 160 km/tim.Rupp till 170 km/tim.Supp till 180 km/tim.Tupp till 190 km/tim.Uupp till 200 km/tim.Hupp till 210 km/tim.Vupp till 240 km/tim.W
upp till 270 km/tim.
Yupp till 300 km/tim.
Index för maximal hastighet för vinterdäckQM+S
upp till 160 km/tim.
TM + S
upp till 190 km/tim.
HM+S
upp till 210 km/tim.
bild 180
A0K0043
216KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

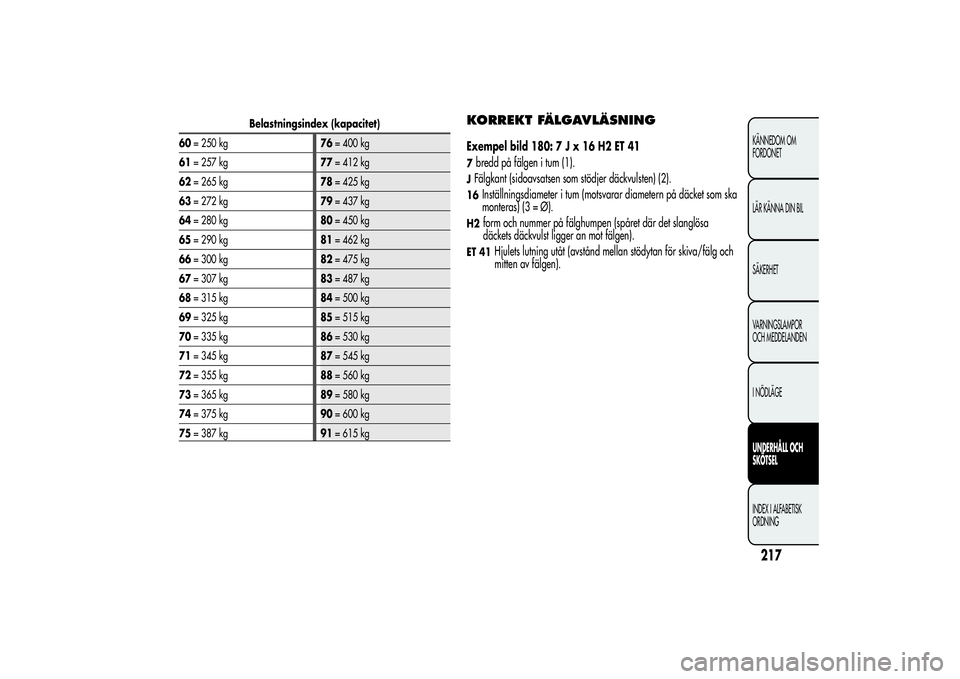

Belastningsindex (kapacitet)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
KORREKT FÄLGAVLÄSNINGExempel bild 180:7Jx16H2ET417bredd på fälgen i tum (1).JFälgkant (sidoavsatsen som stödjer däckvulsten) (2).16
Inställningsdiameter i tum (motsvarar diametern på däcket som ska
monteras) (3 = Ø).
H2
form och nummer på fälghumpen (spåret där det slanglösa
däckets däckvulst ligger an mot fälgen).
ET 41
Hjulets lutning utåt (avstånd mellan stödytan för skiva/fälg och
mitten av fälgen).
217KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

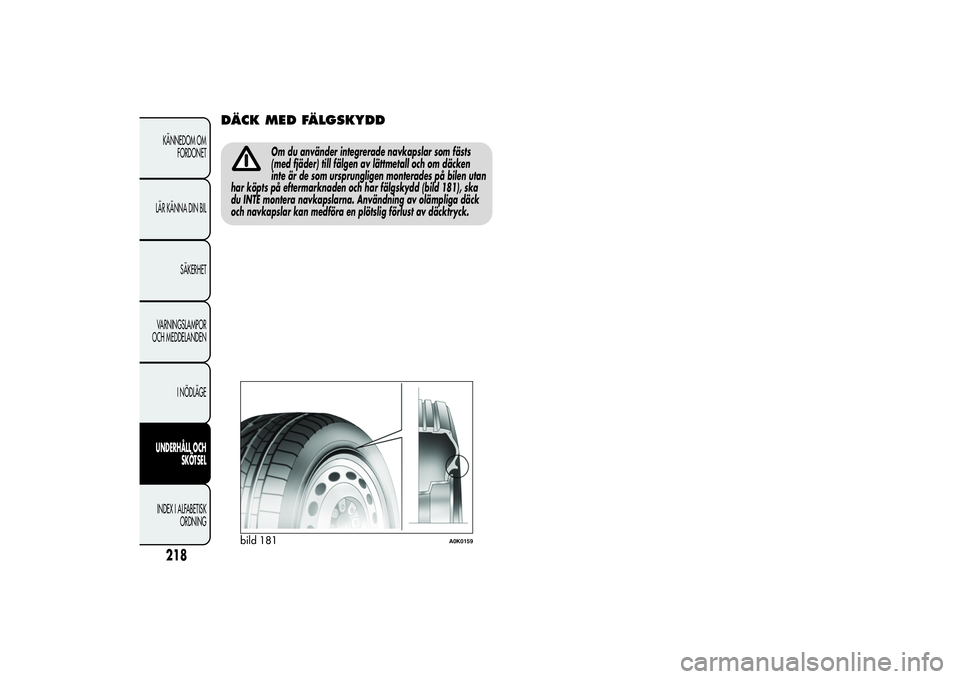

DÄCK MED FÄLGSKYDD
Om du använder integrerade navkapslar som fästs
(med fjäder) till fälgen av lättmetall och om däcken
inte är de som ursprungligen monterades på bilen utan
har köpts på eftermarknaden och har fälgskydd (bild 181), ska
du INTE montera navkapslarna. Användning av olämpliga däck
och navkapslar kan medföra en plötslig förlust av däcktryck.
bild 181
A0K0159
218KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

MEDFÖLJANDE FÄLGAR OCH DÄCKVersioner Fälgar Medföljande däck VinterdäckReservhjul
Fälg - Däck
1.4
Bensinturbo
1.4 Turbo
MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91V
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4
Bensinturbo
(***)1.4 Turbo
MultiAir
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750
Bensinturbo7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) För berörda versioner och marknader
(**) Däck som inte kan förses med snökedjor
(***) Utföranden med större bromsokPå de versioner som försetts med däcken 195/55 R16", 205/55 R16" och 225/45 R17" går det att montera snökedjor med begränsade mått
som inte skjuter ut mer än 9 mm från däckprofilen.
219KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

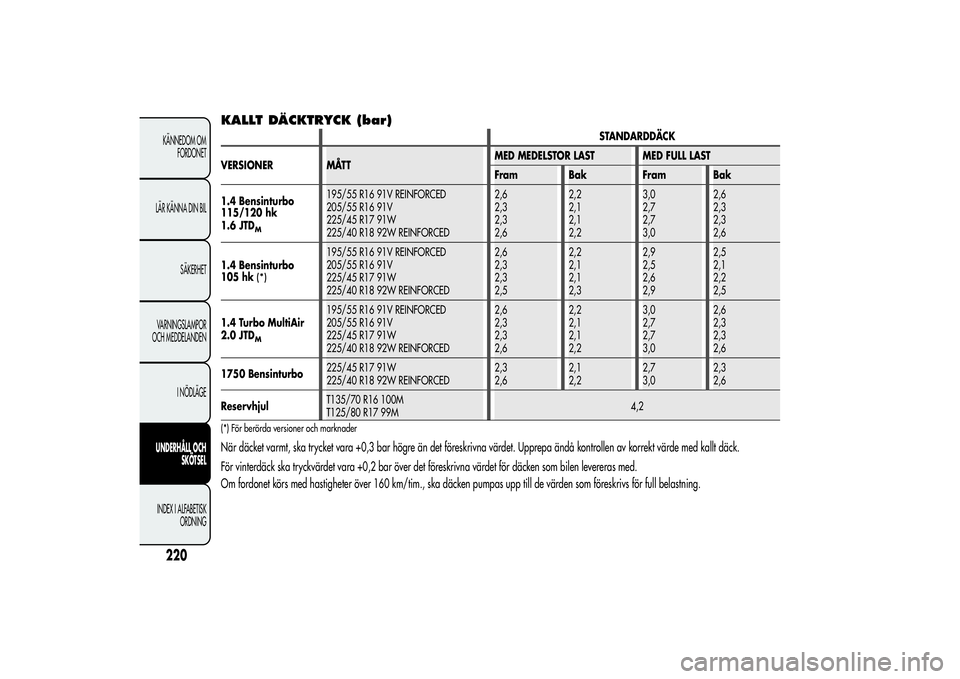

KALLT DÄCKTRYCK (bar)
STANDARDDÄCK
VERSIONER MÅTTMED MEDELSTOR LAST MED FULL LAST
Fram Bak Fram Bak
1.4 Bensinturbo
115/120 hk
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Bensinturbo
105 hk
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Bensinturbo225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
ReservhjulT135/70 R16 100M
T125/80 R17 99M4,2
(*) För berörda versioner och marknaderNär däcket varmt, ska trycket vara +0,3 bar högre än det föreskrivna värdet. Upprepa ändå kontrollen av korrekt värde med kallt däck.
För vinterdäck ska tryckvärdet vara +0,2 bar över det föreskrivna värdet för däcken som bilen levereras med.
Om fordonet körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som föreskrivs för full belastning.
