2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

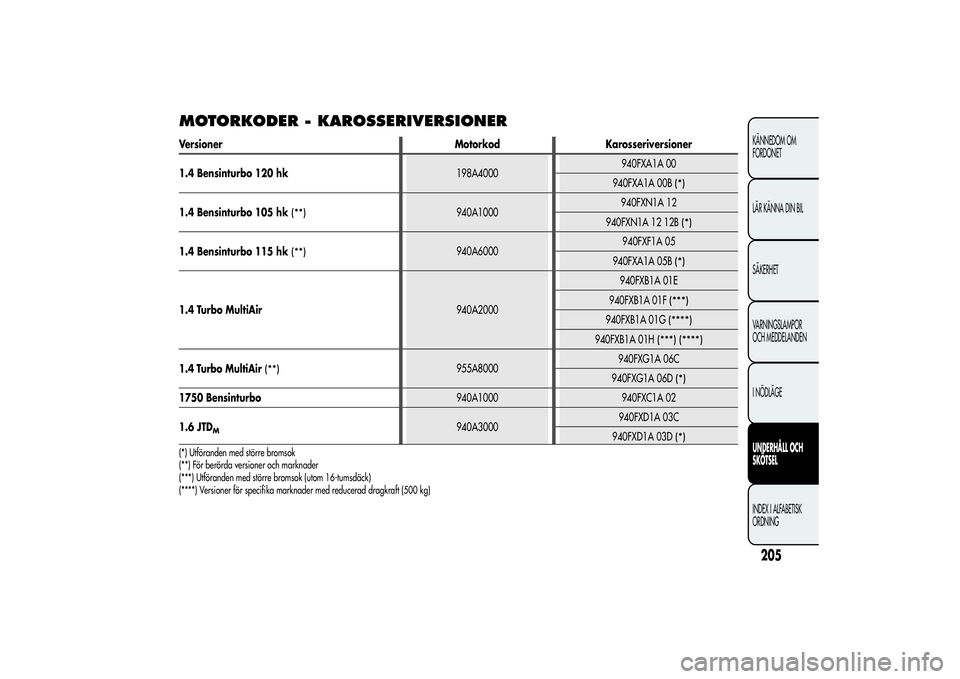

MOTORKODER - KAROSSERIVERSIONERVersioner Motorkod Karosseriversioner
1.4 Bensinturbo 120 hk198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Bensinturbo 105 hk
(**)
940A1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Bensinturbo 115 hk
(**)
940A6000940FXF1A 05
940FXA1A 05B
(*)
1.4 Turbo MultiAir940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo MultiAir
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Bensinturbo940A1000 940FXC1A 02
1.6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
(*) Utföranden med större bromsok
(**) För berörda versioner och marknader
(***) Utföranden med större bromsok (utom 16-tumsdäck)
(****) Versioner för specifika marknader med reducerad dragkraft (500 kg)
205KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

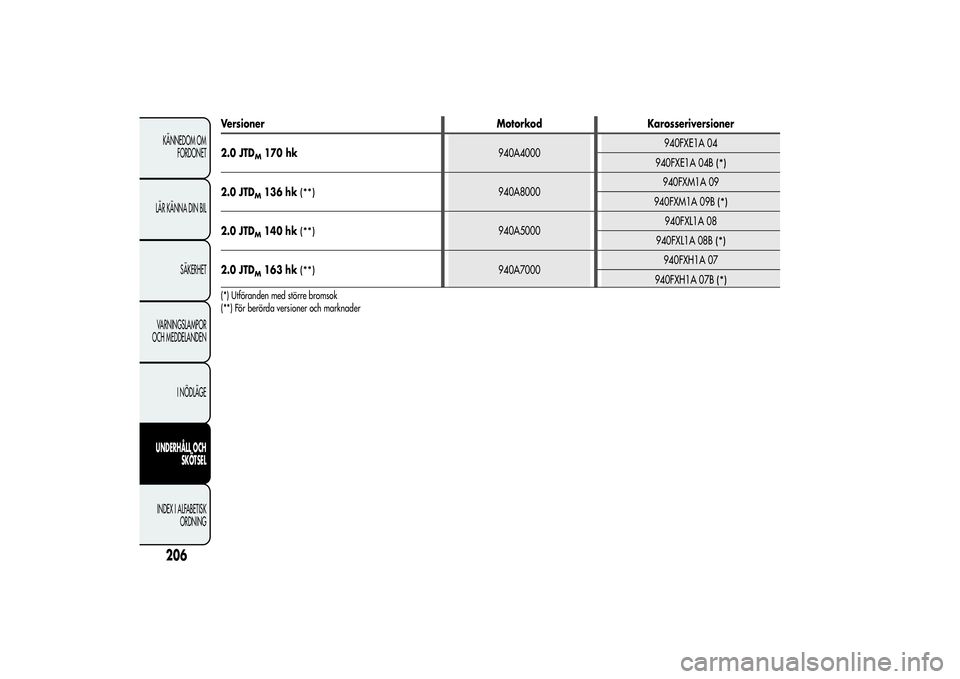

Versioner Motorkod Karosseriversioner
2.0 JTD
M170 hk940A4000940FXE1A 04
940FXE1A 04B
(*)
2.0 JTD
M136 hk
(**)
940A8000940FXM1A 09
940FXM1A 09B
(*)
2.0 JTD
M140 hk
(**)
940A5000940FXL1A 08
940FXL1A 08B
(*)
2.0 JTD
M163 hk
(**)
940A7000940FXH1A 07
940FXH1A 07B
(*)
(*) Utföranden med större bromsok
(**) För berörda versioner och marknader
206KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

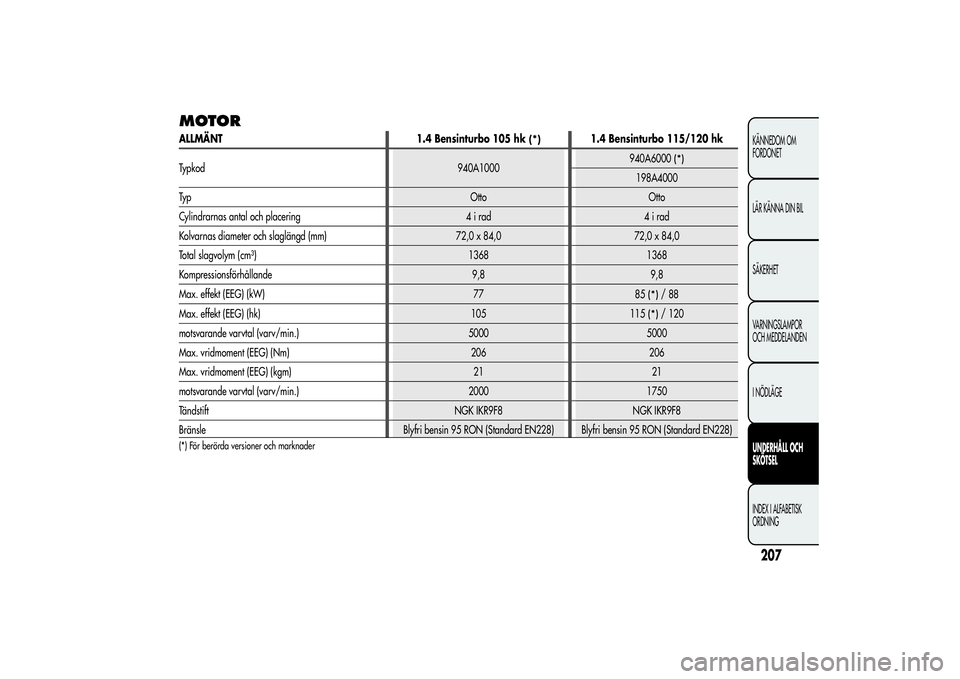

MOTORALLMÄNT
1.4 Bensinturbo 105 hk
(*)
1.4 Bensinturbo 115/120 hk
Typkod 940A1000940A6000
(*)
198A4000
Typ Otto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 72,0 x 84,0
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 9,8 9,8
Max. effekt (EEG) (kW) 77
85
(*)
/88
Max. effekt (EEG) (hk) 105
115
(*)
/ 120
motsvarande varvtal (varv/min.) 5000 5000
Max. vridmoment (EEG) (Nm) 206 206
Max. vridmoment (EEG) (kgm) 21 21
motsvarande varvtal (varv/min.) 2000 1750
Tändstift NGK IKR9F8 NGK IKR9F8
Bränsle Blyfri bensin 95 RON (Standard EN228) Blyfri bensin 95 RON (Standard EN228)
(*) För berörda versioner och marknader
207KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

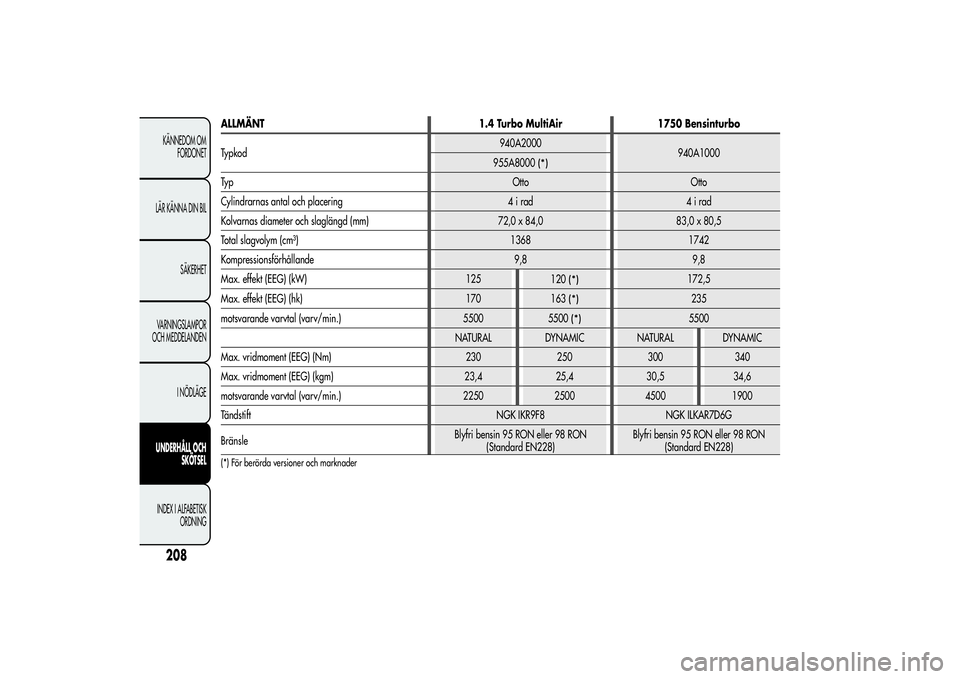

ALLMÄNT 1.4 Turbo MultiAir 1750 Bensinturbo
Typkod940A2000
940A1000
955A8000
(*)
Typ Otto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 83,0 x 80,5
Total slagvolym (cm³) 1368 1742
Kompressionsförhållande 9,8 9,8
Max. effekt (EEG) (kW) 125
120
(*)
172,5
Max. effekt (EEG) (hk) 170
163
(*)
235
motsvarande varvtal (varv/min.) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 230 250 300 340
Max. vridmoment (EEG) (kgm) 23,4 25,4 30,5 34,6
motsvarande varvtal (varv/min.) 2250 2500 4500 1900
Tändstift NGK IKR9F8 NGK ILKAR7D6G
BränsleBlyfri bensin 95 RON eller 98 RON
(Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228)
(*) För berörda versioner och marknader
208KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

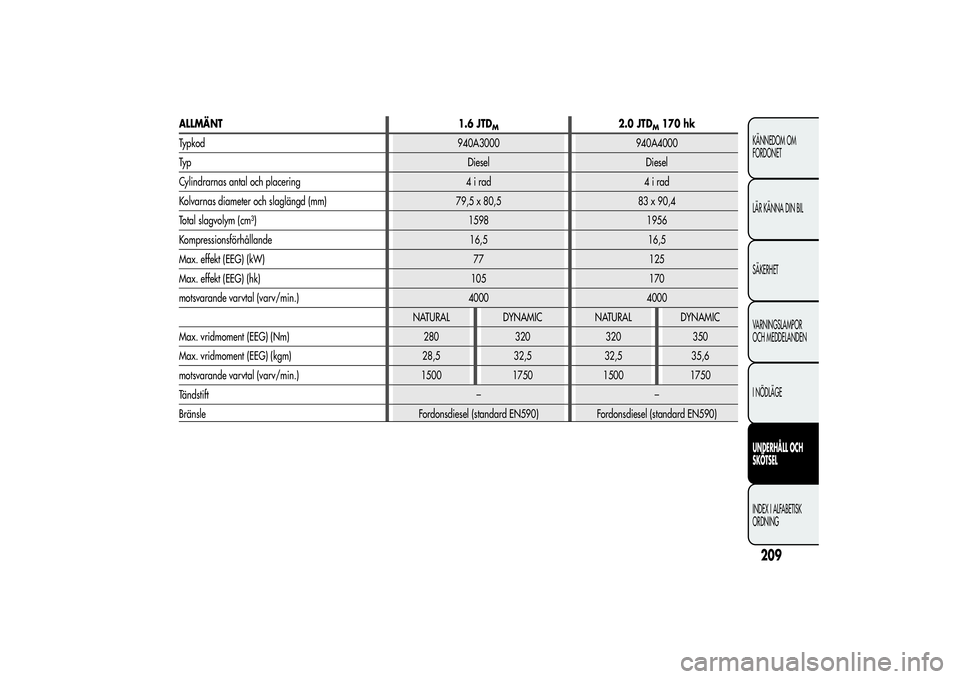

ALLMÄNT 1.6 JTD
M
2.0 JTD
M170 hk
Typkod 940A3000 940A4000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5 83 x 90,4
Total slagvolym (cm³) 1598 1956
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 77 125
Max. effekt (EEG) (hk) 105 170
motsvarande varvtal (varv/min.) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 280 320 320 350
Max. vridmoment (EEG) (kgm) 28,5 32,5 32,5 35,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Tändstift – –
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
209KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

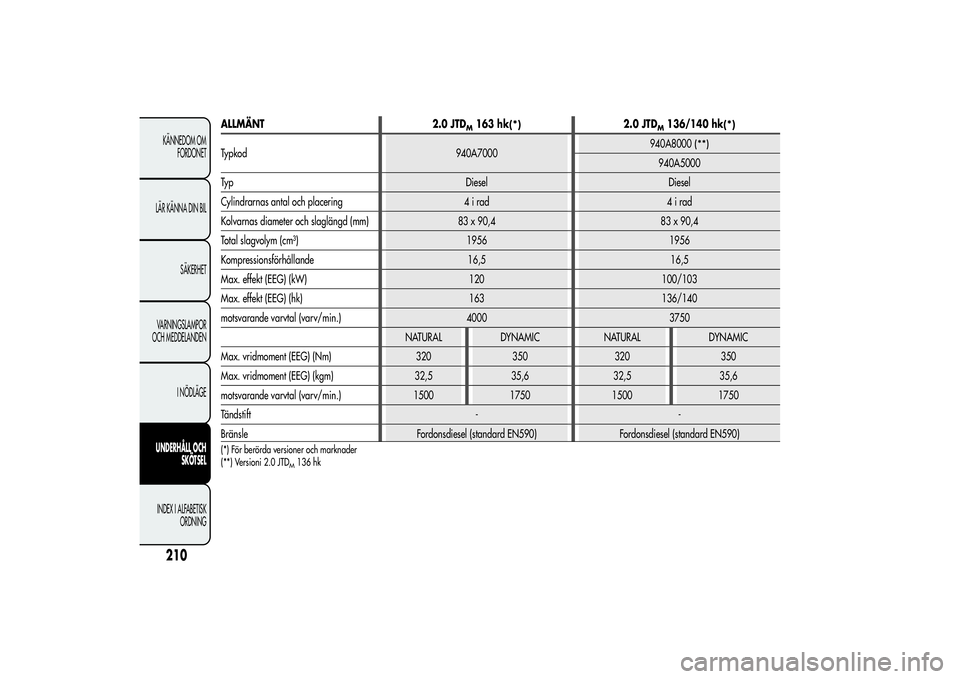

ALLMÄNT
2.0 JTD
M163 hk
(*)
2.0 JTD
M136/140 hk
(*)
Typkod 940A7000940A8000
(**)
940A5000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 83 x 90,4 83 x 90,4
Total slagvolym (cm³) 1956 1956
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 120 100/103
Max. effekt (EEG) (hk) 163 136/140
motsvarande varvtal (varv/min.) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 320 350 320 350
Max. vridmoment (EEG) (kgm) 32,5 35,6 32,5 35,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Tändstift - -
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) För berörda versioner och marknader
(**) Versioni 2.0 JTD
M136 hk
210KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

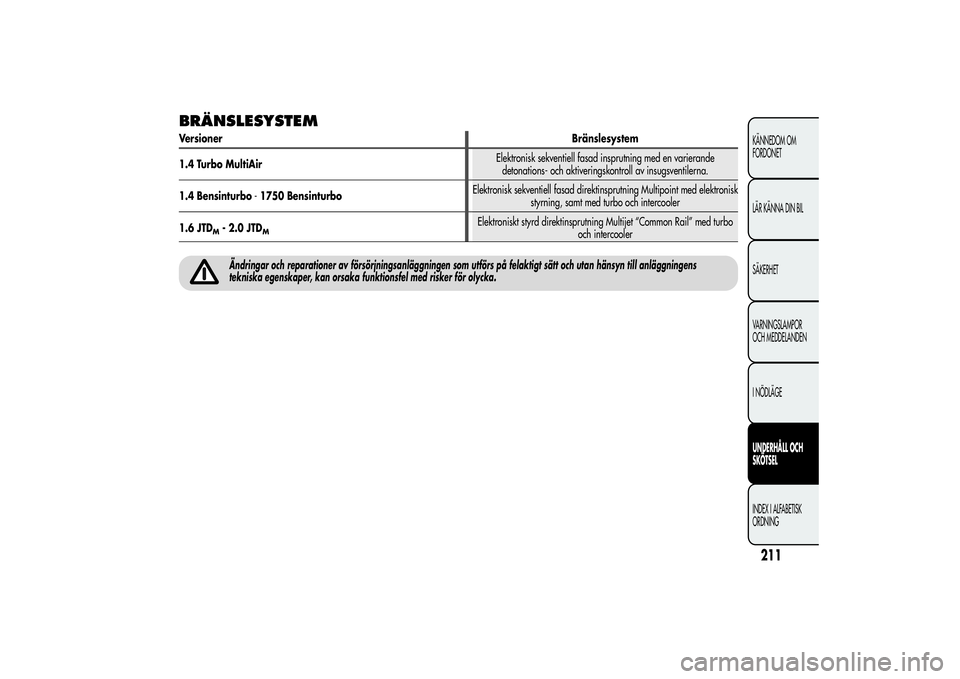

BRÄNSLESYSTEMVersionerBränslesystem
1.4 Turbo MultiAirElektronisk sekventiell fasad insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.4 Bensinturbo-1750 BensinturboElektronisk sekventiell fasad direktinsprutning Multipoint med elektronisk
styrning, samt med turbo och intercooler
1.6 JTD
M- 2.0 JTD
M
Elektroniskt styrd direktinsprutning Multijet “Common Rail” med turbo
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
211KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

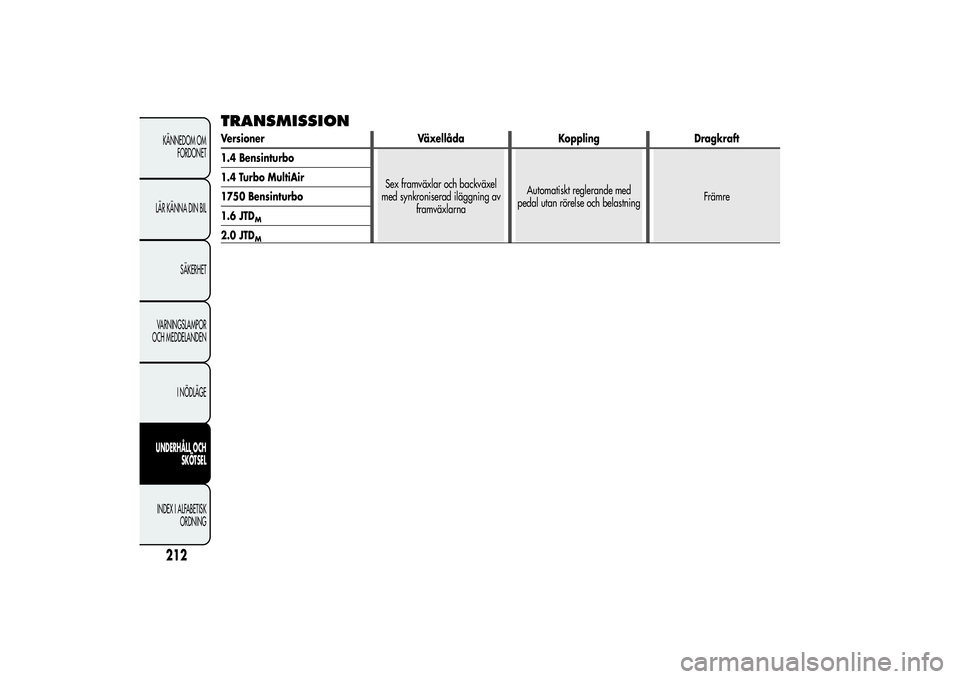

TRANSMISSIONVersioner Växellåda Koppling Dragkraft
1.4 Bensinturbo
Sex framväxlar och backväxel
med synkroniserad iläggning av
framväxlarnaAutomatiskt reglerande med
pedal utan rörelse och belastningFrämre 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
