2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

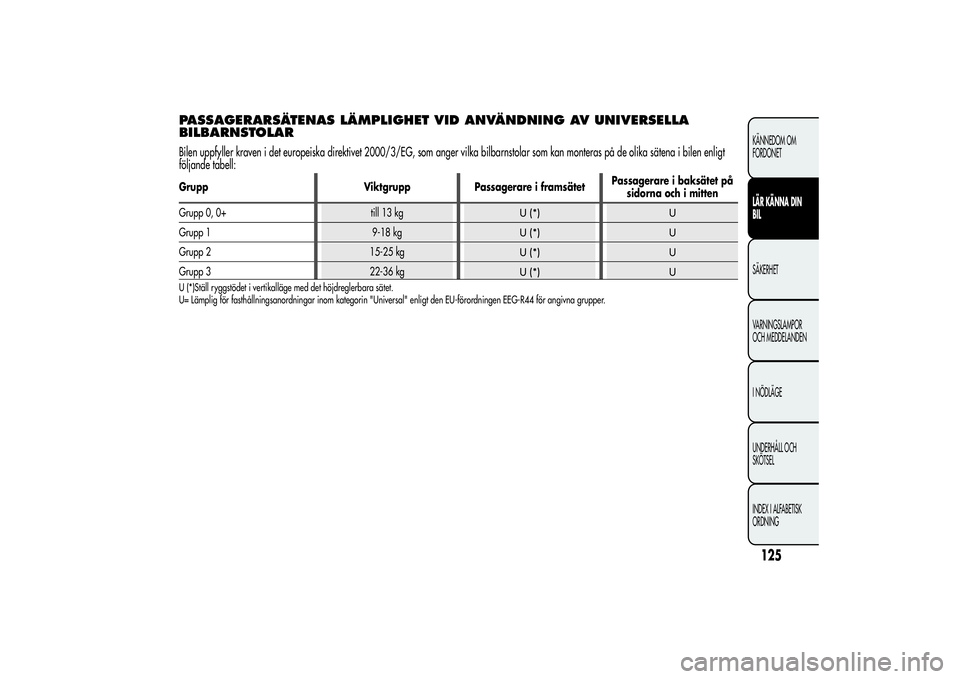

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV UNIVERSELLA
BILBARNSTOLARBilen uppfyller kraven i det europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika sätena i bilen enligt
följande tabell:Grupp Viktgrupp Passagerare i framsätetPassagerare i baksätet på
sidorna och i mitten
Grupp 0, 0+ till 13 kg
U (*) U
Grupp 1 9-18 kg
U (*) U
Grupp 2 15-25 kg
U (*) U
Grupp 3 22-36 kg
U (*) U
U (*)Ställ ryggstödet i vertikalläge med det höjdreglerbara sätet.
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna grupper.
125KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

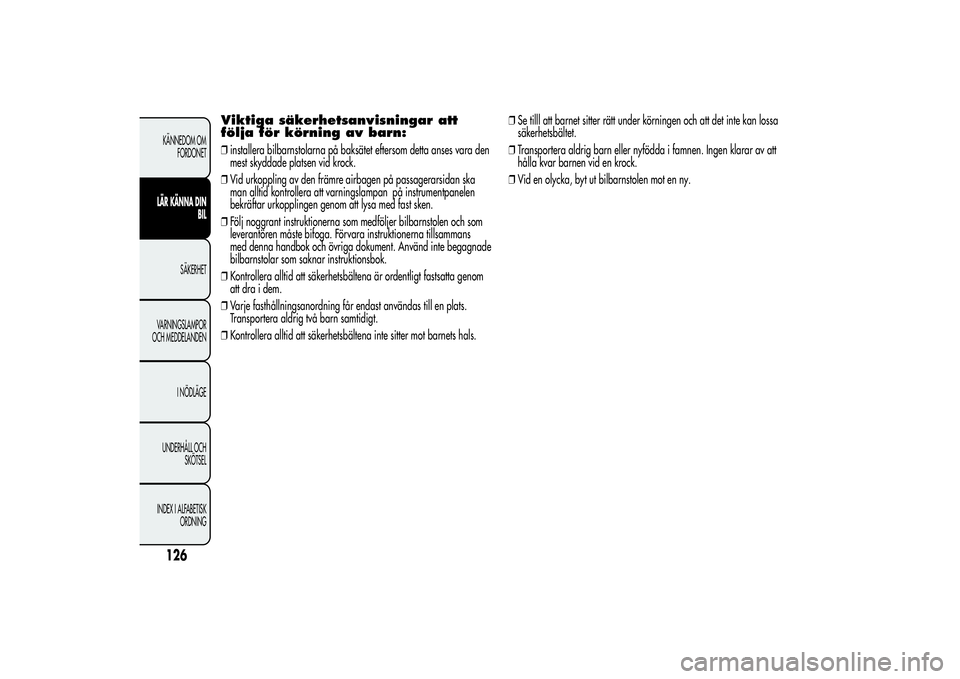

Viktiga säkerhetsanvisningar att
följa för körning av barn:❒installera bilbarnstolarna på baksätet eftersom detta anses vara den
mest skyddade platsen vid krock.
❒Vid urkoppling av den främre airbagen på passagerarsidan ska
man alltid kontrollera att varningslampan på instrumentpanelen
bekräftar urkopplingen genom att lysa med fast sken.
❒Följ noggrant instruktionerna som medföljer bilbarnstolen och som
leverantören måste bifoga. Förvara instruktionerna tillsammans
med denna handbok och övriga dokument. Använd inte begagnade
bilbarnstolar som saknar instruktionsbok.
❒Kontrollera alltid att säkerhetsbältena är ordentligt fastsatta genom
att dra i dem.
❒Varje fasthållningsanordning får endast användas till en plats.
Transportera aldrig två barn samtidigt.
❒Kontrollera alltid att säkerhetsbältena inte sitter mot barnets hals.❒Se tilll att barnet sitter rätt under körningen och att det inte kan lossa
säkerhetsbältet.
❒Transportera aldrig barn eller nyfödda i famnen. Ingen klarar av att
hålla kvar barnen vid en krock.
❒Vid en olycka, byt ut bilbarnstolen mot en ny.
126KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

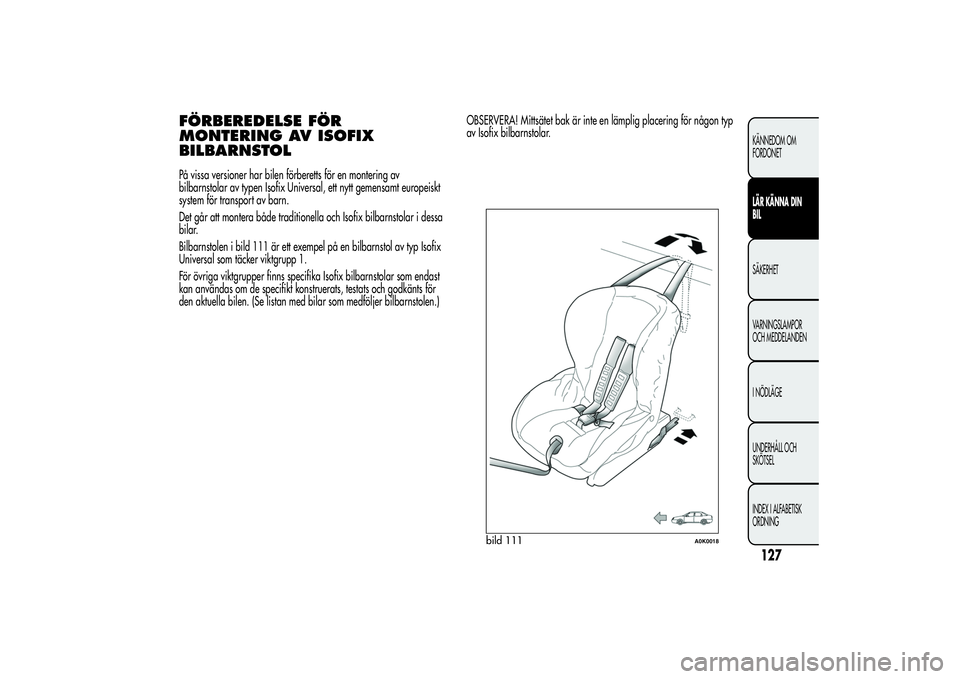

FÖRBEREDELSE FÖR
MONTERING AV ISOFIX
BILBARNSTOLPå vissa versioner har bilen förberetts för en montering av
bilbarnstolar av typen Isofix Universal, ett nytt gemensamt europeiskt
system för transport av barn.
Det går att montera både traditionella och Isofix bilbarnstolar i dessa
bilar.
Bilbarnstolen i bild 111 är ett exempel på en bilbarnstol av typ Isofix
Universal som täcker viktgrupp 1.
För övriga viktgrupper finns specifika Isofix bilbarnstolar som endast
kan användas om de specifikt konstruerats, testats och godkänts för
den aktuella bilen. (Se listan med bilar som medföljer bilbarnstolen.)OBSERVERA! Mittsätet bak är inte en lämplig placering för någon typ
av Isofix bilbarnstolar.
bild 111
A0K0018
127KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

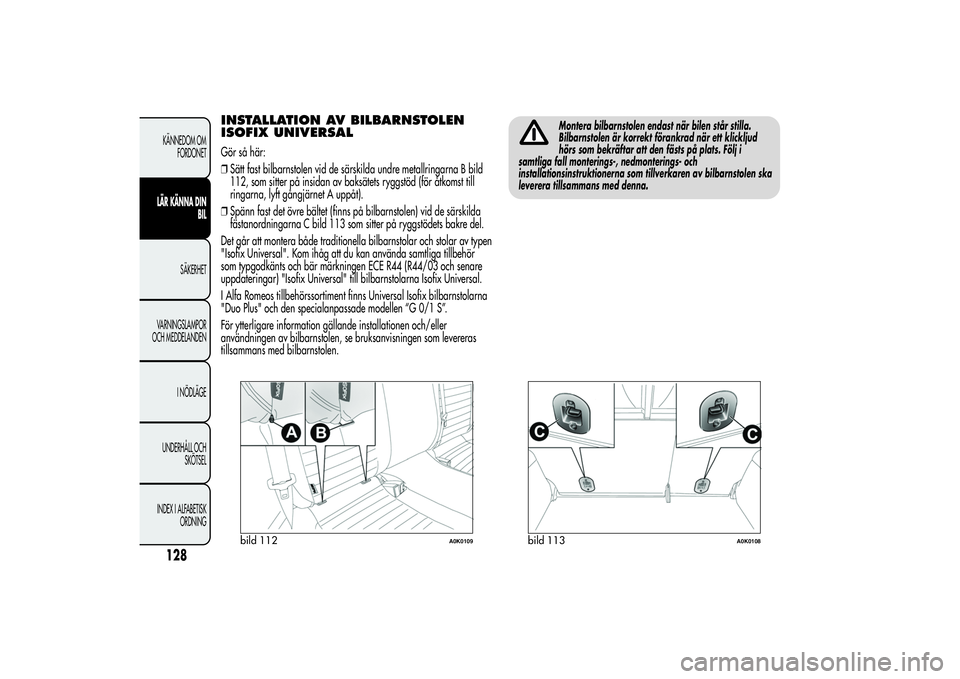

INSTALLATION AV BILBARNSTOLEN
ISOFIX UNIVERSALGör så här:
❒Sätt fast bilbarnstolen vid de särskilda undre metallringarna B bild
112, som sitter på insidan av baksätets ryggstöd (för åtkomst till
ringarna, lyft gångjärnet A uppåt).
❒Spänn fast det övre bältet (finns på bilbarnstolen) vid de särskilda
fästanordningarna C bild 113 som sitter på ryggstödets bakre del.
Det går att montera både traditionella bilbarnstolar och stolar av typen
"Isofix Universal". Kom ihåg att du kan använda samtliga tillbehör
som typgodkänts och bär märkningen ECE R44 (R44/03 och senare
uppdateringar) "Isofix Universal" till bilbarnstolarna Isofix Universal.
I Alfa Romeos tillbehörssortiment finns Universal Isofix bilbarnstolarna
"Duo Plus" och den specialanpassade modellen “G 0/1 S”.
För ytterligare information gällande installationen och/eller
användningen av bilbarnstolen, se bruksanvisningen som levereras
tillsammans med bilbarnstolen.
Montera bilbarnstolen endast när bilen står stilla.
Bilbarnstolen är korrekt förankrad när ett klickljud
hörs som bekräftar att den fästs på plats. Följ i
samtliga fall monterings-, nedmonterings- och
installationsinstruktionerna som tillverkaren av bilbarnstolen ska
leverera tillsammans med denna.
bild 112
A0K0109
bild 113
A0K0108
128KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

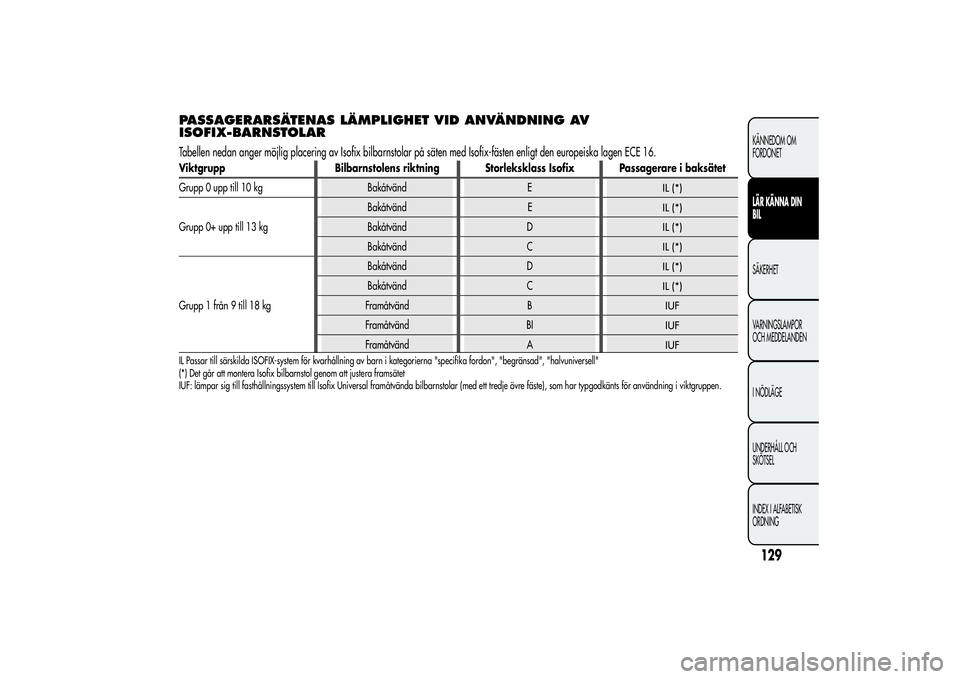

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV
ISOFIX-BARNSTOLARTabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.Viktgrupp Bilbarnstolens riktning Storleksklass Isofix Passagerare i baksätet
Grupp 0 upp till 10 kg Bakåtvänd E
IL (*)
Grupp 0+ upp till 13 kgBakåtvänd E
IL (*)
Bakåtvänd D
IL (*)
Bakåtvänd C
IL (*)
Grupp 1 från 9 till 18 kgBakåtvänd D
IL (*)
Bakåtvänd C
IL (*)
Framåtvänd B
IUF
Framåtvänd BI
IUF
Framåtvänd A
IUF
IL Passar till särskilda ISOFIX-system för kvarhållning av barn i kategorierna "specifika fordon", "begränsad", "halvuniversell"
(*) Det går att montera Isofix bilbarnstol genom att justera framsätet
IUF: lämpar sig till fasthållningssystem till Isofix Universal framåtvända bilbarnstolar (med ett tredje övre fäste), som har typgodkänts för användning i viktgruppen.
129KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

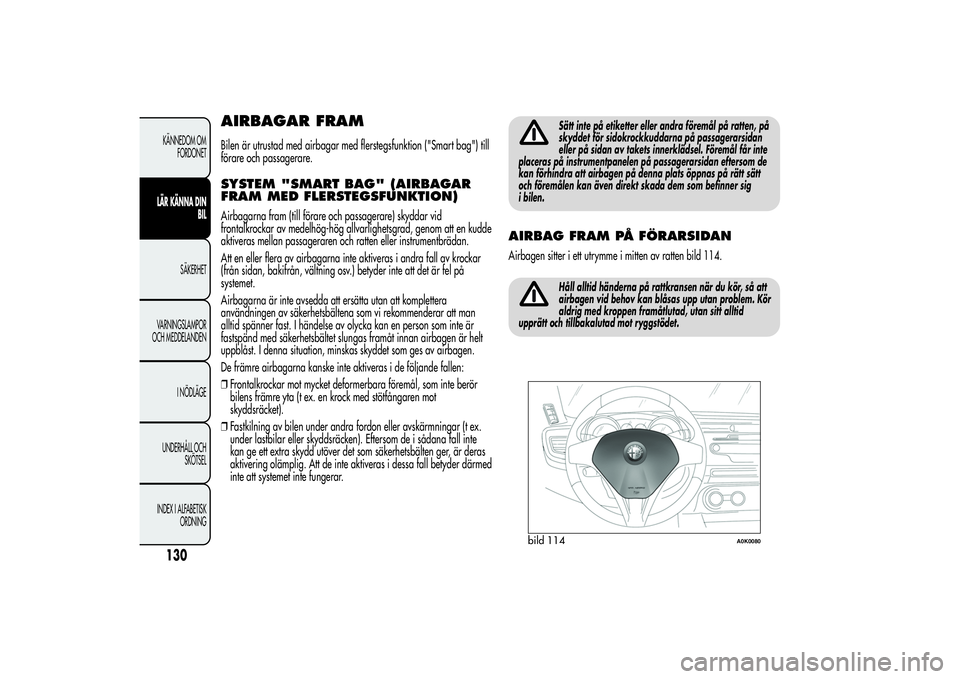

AIRBAGAR FRAMBilen är utrustad med airbagar med flerstegsfunktion ("Smart bag") till
förare och passagerare.SYSTEM "SMART BAG" (AIRBAGAR
FRAM MED FLERSTEGSFUNKTION)Airbagarna fram (till förare och passagerare) skyddar vid
frontalkrockar av medelhög-hög allvarlighetsgrad, genom att en kudde
aktiveras mellan passageraren och ratten eller instrumentbrädan.
Att en eller flera av airbagarna inte aktiveras i andra fall av krockar
(från sidan, bakifrån, vältning osv.) betyder inte att det är fel på
systemet.
Airbagarna är inte avsedda att ersätta utan att komplettera
användningen av säkerhetsbältena som vi rekommenderar att man
alltid spänner fast. I händelse av olycka kan en person som inte är
fastspänd med säkerhetsbältet slungas framåt innan airbagen är helt
uppblåst. I denna situation, minskas skyddet som ges av airbagen.
De främre airbagarna kanske inte aktiveras i de följande fallen:
❒Frontalkrockar mot mycket deformerbara föremål, som inte berör
bilens främre yta (t ex. en krock med stötfångaren mot
skyddsräcket).
❒Fastkilning av bilen under andra fordon eller avskärmningar (t ex.
under lastbilar eller skyddsräcken). Eftersom de i sådana fall inte
kan ge ett extra skydd utöver det som säkerhetsbälten ger, är deras
aktivering olämplig. Att de inte aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
Sätt inte på etiketter eller andra föremål på ratten, på
skyddet för sidokrockkuddarna på passagerarsidan
eller på sidan av takets innerklädsel. Föremål får inte
placeras på instrumentpanelen på passagerarsidan eftersom de
kan förhindra att airbagen på denna plats öppnas på rätt sätt
och föremålen kan även direkt skada dem som befinner sig
i bilen.
AIRBAG FRAM PÅ FÖRARSIDANAirbagen sitter i ett utrymme i mitten av ratten bild 114.
Håll alltid händerna på rattkransen när du kör, så att
airbagen vid behov kan blåsas upp utan problem. Kör
aldrig med kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggstödet.
bild 114
A0K0080
130KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

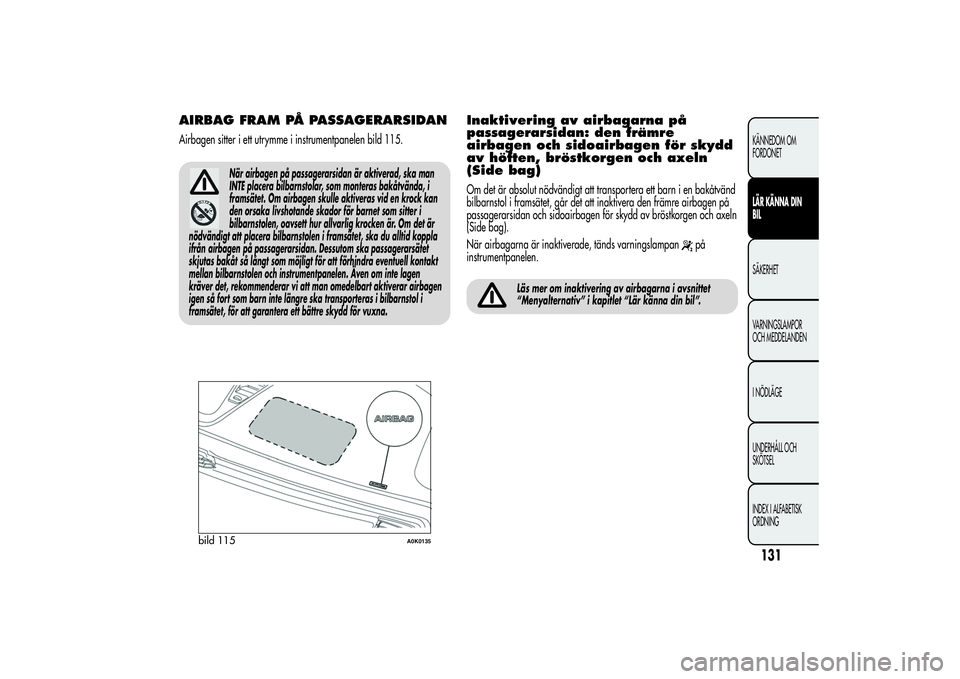

AIRBAG FRAM PÅ PASSAGERARSIDANAirbagen sitter i ett utrymme i instrumentpanelen bild 115.
När airbagen på passagerarsidan är aktiverad, ska man
INTE placera bilbarnstolar, som monteras bakåtvända, i
framsätet. Om airbagen skulle aktiveras vid en krock kan
den orsaka livshotande skador för barnet som sitter i
bilbarnstolen, oavsett hur allvarlig krocken är. Om det är
nödvändigt att placera bilbarnstolen i framsätet, ska du alltid koppla
ifrån airbagen på passagerarsidan. Dessutom ska passagerarsätet
skjutas bakåt så långt som möjligt för att förhindra eventuell kontakt
mellan bilbarnstolen och instrumentpanelen. Även om inte lagen
kräver det, rekommenderar vi att man omedelbart aktiverar airbagen
igen så fort som barn inte längre ska transporteras i bilbarnstol i
framsätet, för att garantera ett bättre skydd för vuxna.
Inaktivering av airbagarna på
passagerarsidan: den främre
airbagen och sidoairbagen för skydd
av höften, bröstkorgen och axeln
(Side bag)Om det är absolut nödvändigt att transportera ett barn i en bakåtvänd
bilbarnstol i framsätet, går det att inaktivera den främre airbagen på
passagerarsidan och sidoairbagen för skydd av bröstkorgen och axeln
(Side bag).
När airbagarna är inaktiverade, tänds varningslampan
på
instrumentpanelen.
Läs mer om inaktivering av airbagarna i avsnittet
“Menyalternativ” i kapitlet “Lär känna din bil”.
bild 115
A0K0135
131KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

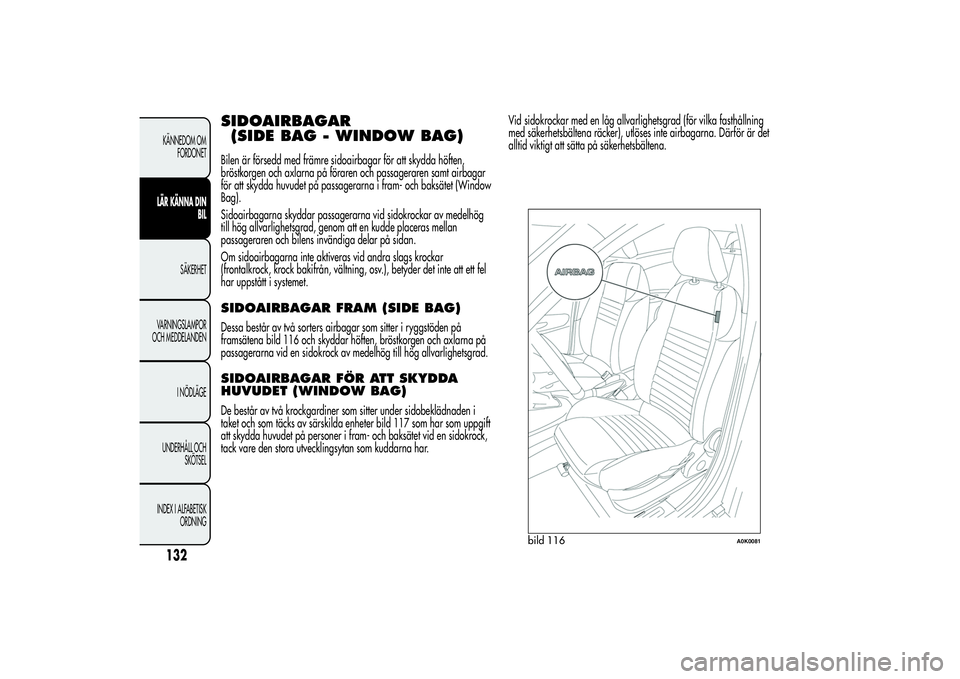

SIDOAIRBAGAR
(SIDE BAG - WINDOW BAG)Bilen är försedd med främre sidoairbagar för att skydda höften,
bröstkorgen och axlarna på föraren och passageraren samt airbagar
för att skydda huvudet på passagerarna i fram- och baksätet (Window
Bag).
Sidoairbagarna skyddar passagerarna vid sidokrockar av medelhög
till hög allvarlighetsgrad, genom att en kudde placeras mellan
passageraren och bilens invändiga delar på sidan.
Om sidoairbagarna inte aktiveras vid andra slags krockar
(frontalkrock, krock bakifrån, vältning, osv.), betyder det inte att ett fel
har uppstått i systemet.SIDOAIRBAGAR FRAM (SIDE BAG)Dessa består av två sorters airbagar som sitter i ryggstöden på
framsätena bild 116 och skyddar höften, bröstkorgen och axlarna på
passagerarna vid en sidokrock av medelhög till hög allvarlighetsgrad.SIDOAIRBAGAR FÖR ATT SKYDDA
HUVUDET (WINDOW BAG)De består av två krockgardiner som sitter under sidobeklädnaden i
taket och som täcks av särskilda enheter bild 117 som har som uppgift
att skydda huvudet på personer i fram- och baksätet vid en sidokrock,
tack vare den stora utvecklingsytan som kuddarna har.Vid sidokrockar med en låg allvarlighetsgrad (för vilka fasthållning
med säkerhetsbältena räcker), utlöses inte airbagarna. Därför är det
alltid viktigt att sätta på säkerhetsbältena.
bild 116
A0K0081
