2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

SÄKRINGSBOX PÅ
INSTRUMENTPANELENbild 162SKYDDAD ANORDNING SÄKRING AMPERE
Höger helljusF91 7,5
Vänster helljusF90 7,5
Halvljus höger (version med halogenstrålkastare) F12 7,5
Halvljus vänster (version med halogenstrålkastare) F13 7,5
Halvljus höger (versioner med Bi-Xenonstrålkastare) F12 15
Halvljus vänster (version med Bi-Xenonstrålkastare) F13 15
Dimstrålkastare högerF93 7,5
Dimstrålkastare vänsterF92 7,5
Bagageutrymmets belysning/Belysning solskydd/Belysning dörrarnas insteg/Belysning
förvaringsfack/Belysning fram/bak/Display radionavigatorF32 10
Diverse utrustningF31 5
Fönsterhiss bak (vänster sida)F33 20
Fönsterhiss bak (höger sida)F34 20
+30F36 10
Diverse utrustningF37 7,5
CentrallåsF38 20
Strömförsörjning till Body Computer F42 5
Tvåvägspump till vindrutespolaren F43 20
Fönsterhiss fram (förarsida)F47 20
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

SKYDDAD ANORDNING SÄKRING AMPERE
Fönsterhiss fram (passagerarsida) F48 20
Diverse utrustningF49 5
Diverse utrustningF50 7,5
Diverse utrustningF51 5
+30F53 7,5
Strömförsörjning till radionavigatorns display F89 5
174KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

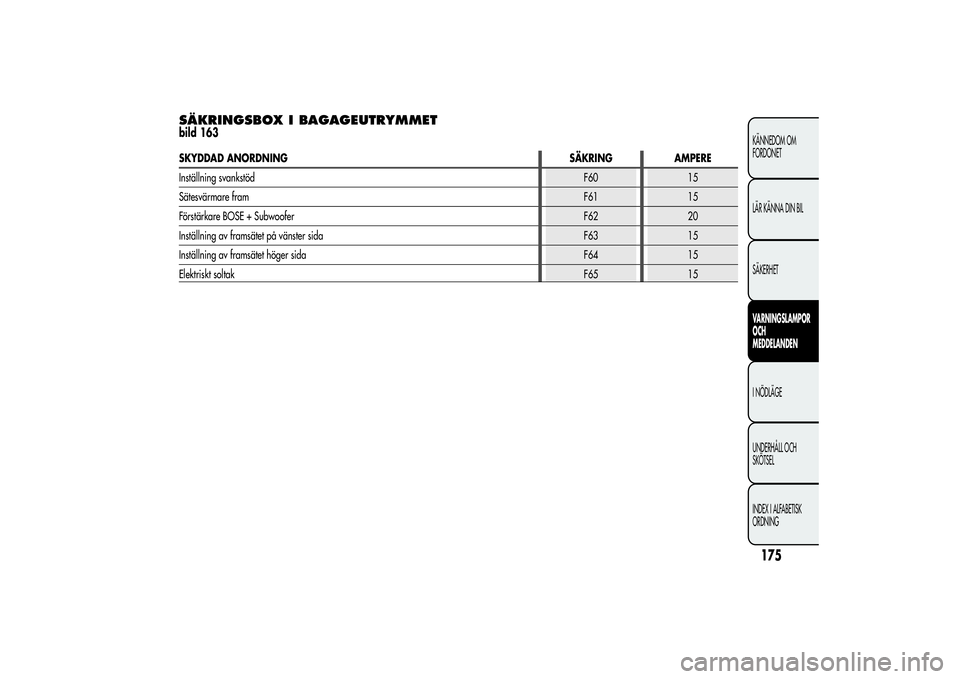

SÄKRINGSBOX I BAGAGEUTRYMMETbild 163SKYDDAD ANORDNING SÄKRING AMPERE
Inställning svankstödF60 15
Sätesvärmare framF61 15
Förstärkare BOSE + SubwooferF62 20
Inställning av framsätet på vänster sida F63 15
Inställning av framsätet höger sida F64 15
Elektriskt soltakF65 15
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

LADDA BATTERIETOBSERVERA! Beskrivningen av batteriets laddningsprocedur ges
endast i upplysningssyfte. Kontakta en auktoriserad Alfa Romeo
serviceverkstad för att få batteriet laddat.
OBSERVERA! Innan du kopplar ifrån eltillförseln till batteriet, vänta
minst en minut från att du har ställt tändningsnyckeln på STOP.
Vi rekommenderar en långsam återladdning på låg strömstyrka under
ungefär ett dygn. Om man laddar batteriet för länge, kan det skadas.VERSIONER UTAN Start&Stop-SYSTEM(Berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla från klämman från batteriets minuspol.
❒Anslut laddarens kablar till batteriets poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Anslut åter klämman till batteriets minuspol.VERSIONER MED Start&Stop-SYSTEM(Berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla ifrån kontaktdonet A bild 164 (genom att trycka på knapp
B) från sensor C som bevakar batteritillståndet. Den har installerats
på batteriets minuspol D.
❒Anslut apparatens pluskabel till batteriets pluspol E och minuskabeln
till klämman på sensor D som på bilden.❒Sätt på batteriladdaren. Efter laddningen, stänger du av apparaten.
❒Efter att ha kopplat ifrån laddaren, anslut kontaktdon A till sensor
C som på bilden.
bild 164
A0K0200
176KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

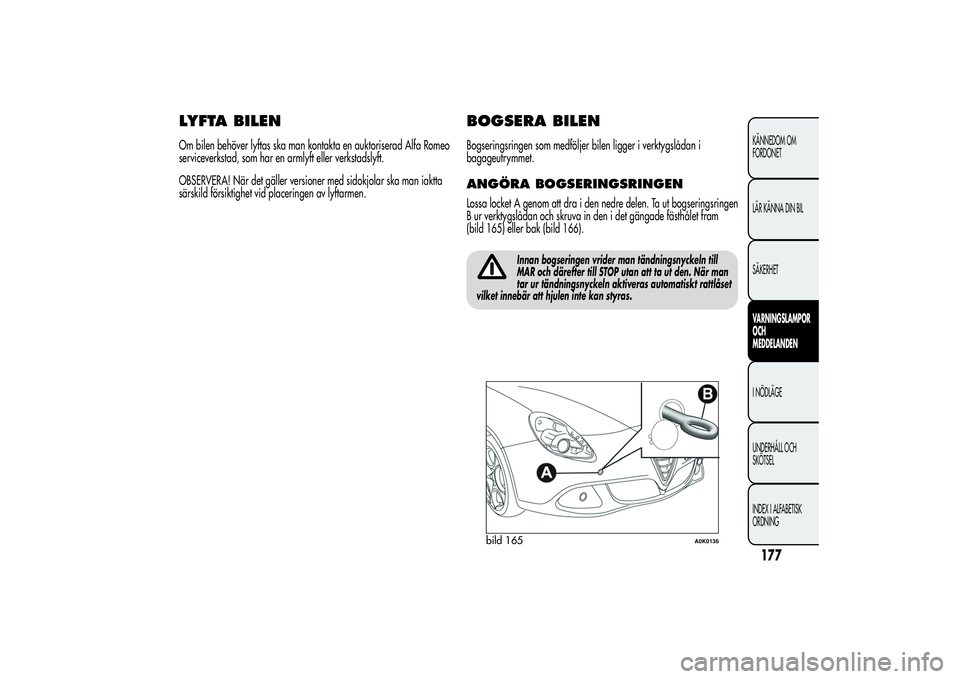

LYFTA BILENOm bilen behöver lyftas ska man kontakta en auktoriserad Alfa Romeo
serviceverkstad, som har en armlyft eller verkstadslyft.
OBSERVERA! När det gäller versioner med sidokjolar ska man iaktta
särskild försiktighet vid placeringen av lyftarmen.
BOGSERA BILENBogseringsringen som medföljer bilen ligger i verktygslådan i
bagageutrymmet.ANGÖRA BOGSERINGSRINGENLossa locket A genom att dra i den nedre delen. Ta ut bogseringsringen
B ur verktygslådan och skruva in den i det gängade fästhålet fram
(bild 165) eller bak (bild 166).
Innan bogseringen vrider man tändningsnyckeln till
MAR och därefter till STOP utan att ta ut den. När man
tar ur tändningsnyckeln aktiveras automatiskt rattlåset
vilket innebär att hjulen inte kan styras.
bild 165
A0K0136
177KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

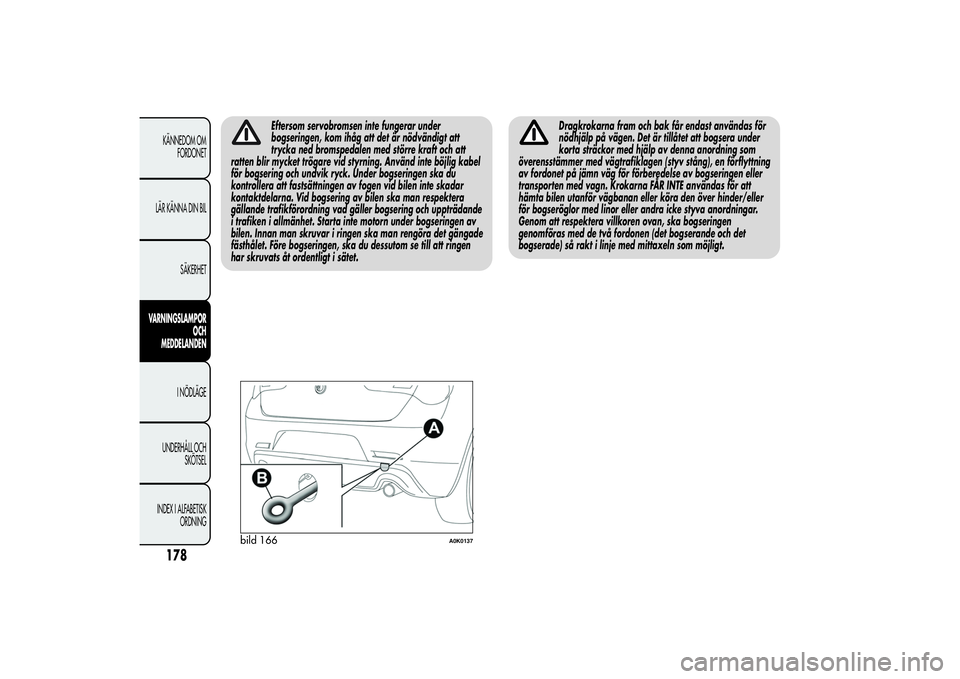

Eftersom servobromsen inte fungerar under
bogseringen, kom ihåg att det är nödvändigt att
trycka ned bromspedalen med större kraft och att
ratten blir mycket trögare vid styrning. Använd inte böjlig kabel
för bogsering och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av fogen vid bilen inte skadar
kontaktdelarna. Vid bogsering av bilen ska man respektera
gällande trafikförordning vad gäller bogsering och uppträdande
i trafiken i allmänhet. Starta inte motorn under bogseringen av
bilen. Innan man skruvar i ringen ska man rengöra det gängade
fästhålet. Före bogseringen, ska du dessutom se till att ringen
har skruvats åt ordentligt i sätet.
Dragkrokarna fram och bak får endast användas för
nödhjälp på vägen. Det är tillåtet att bogsera under
korta sträckor med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv stång), en förflyttning
av fordonet på jämn väg för förberedelse av bogseringen eller
transporten med vagn. Krokarna FÅR INTE användas för att
hämta bilen utanför vägbanan eller köra den över hinder/eller
för bogseröglor med linor eller andra icke styva anordningar.
Genom att respektera villkoren ovan, ska bogseringen
genomföras med de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln som möjligt.
bild 166
A0K0137
178KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

I NÖDLÄGE
UNDERHÅLLSSCHEMAEtt korrekt underhåll är absolut nödvändigt för att på bästa sätt säkra
bilen en lång livslängd.
Därför har Alfa Romeo bestämt ett antal kontroller och
underhållsåtgärder var 30 000:e kilometer (version 1.4 med
bensindrift) respektive var 35 000:e kilometer (versioner 1750
Bensinturbo och dieselversioner).
Redan före intervallen var 30 000:e/35 000:e km och därefter mellan
servicetillfällena, är det nödvändigt att utföra underhållsåtgärder
enligt underhållsschemat (t ex. regelbundet kontrollera vätskenivåerna,
däcktrycket osv.).
Servicearbeten i enlighet med underhållsschemat utförs i fasta
intervaller av auktoriserade Alfa Romeo verkstäder. Om ytterligare
byten eller reparationer måste utföras vid varje åtgärd, utöver det
förutsedda arbetet, kan de endast utföras med ett uttryckligt samtycke
från kunden. Om bilen ofta används för att bogsera släp, ska
intervallen mellan tillfällena för planerat underhåll göras kortare.VARNING
När det är 2 000 km kvar tills underhållet ska utföras, visas ett
meddelande på displayen.
Intervallen i underhållsschemat föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan medföra att tillverkarens garanti
upphör att gälla.
Vi rekommenderar därför att du underrättar den auktoriserade Alfa
Romeo serviceverkstaden om eventuella mindre funktionsfel när de
uppträder, utan att vänta till nästa servicetillfälle.
179KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

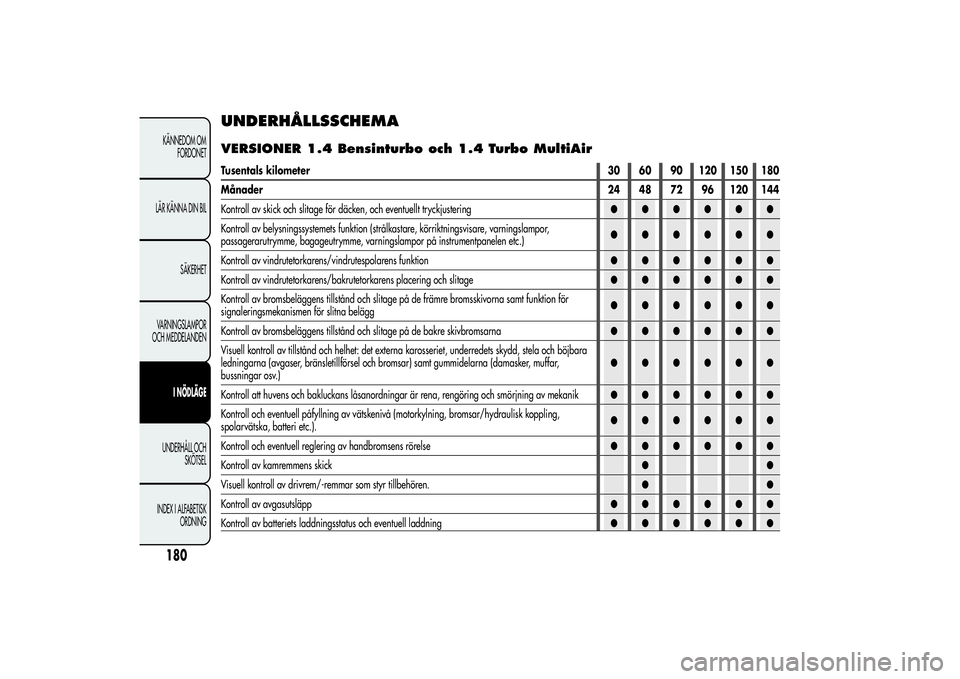

UNDERHÅLLSSCHEMAVERSIONER 1.4 Bensinturbo och 1.4 Turbo MultiAirTusentals kilometer30 60 90 120 150 180
Månader24 48 72 96 120 144
Kontroll av skick och slitage för däcken, och eventuellt tryckjustering●●●●●●
Kontroll av belysningssystemets funktion (strålkastare, körriktningsvisare, varningslampor,
passagerarutrymme, bagageutrymme, varningslampor på instrumentpanelen etc.)●●●●●●
Kontroll av vindrutetorkarens/vindrutespolarens funktion●●●●●●
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage●●●●●●
Kontroll av bromsbeläggens tillstånd och slitage på de främre bromsskivorna samt funktion för
signaleringsmekanismen för slitna belägg●●●●●●
Kontroll av bromsbeläggens tillstånd och slitage på de bakre skivbromsarna●●●●●●
Visuell kontroll av tillstånd och helhet: det externa karosseriet, underredets skydd, stela och böjbara
ledningarna (avgaser, bränsletillförsel och bromsar) samt gummidelarna (damasker, muffar,
bussningar osv.)●●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena, rengöring och smörjning av mekanik●●●●●●
Kontroll och eventuell påfyllning av vätskenivå (motorkylning, bromsar/hydraulisk koppling,
spolarvätska, batteri etc.).●●●●●●
Kontroll och eventuell reglering av handbromsens rörelse●●●●●●
Kontroll av kamremmens skick●●
Visuell kontroll av drivrem/-remmar som styr tillbehören.●●
Kontroll av avgasutsläpp●●●●●●
Kontroll av batteriets laddningsstatus och eventuell laddning●●●●●●
