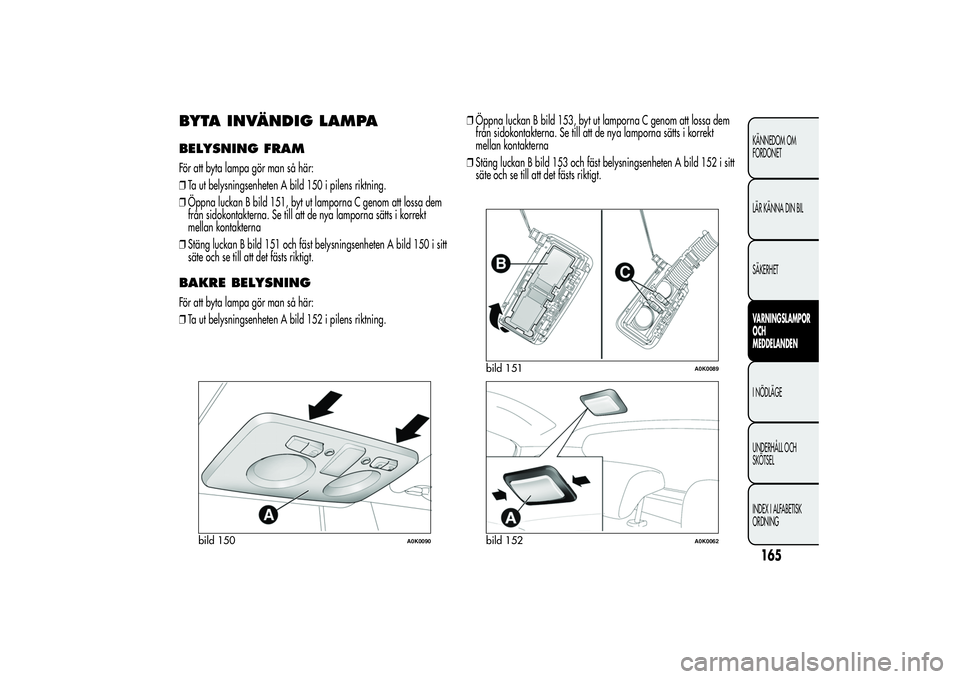

BYTA INVÄNDIG LAMPABELYSNING FRAMFör att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 150 i pilens riktning.
❒Öppna luckan B bild 151, byt ut lamporna C genom att lossa dem
från sidokontakterna. Se till att de nya lamporna sätts i korrekt
mellan kontakterna
❒Stäng luckan B bild 151 och fäst belysningsenheten A bild 150 i sitt
säte och se till att det fästs riktigt.BAKRE BELYSNINGFör att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 152 i pilens riktning.❒Öppna luckan B bild 153, byt ut lamporna C genom att lossa dem
från sidokontakterna. Se till att de nya lamporna sätts i korrekt
mellan kontakterna
❒Stäng luckan B bild 153 och fäst belysningsenheten A bild 152 i sitt
säte och se till att det fästs riktigt.
bild 150
A0K0090
bild 151
A0K0089
bild 152
A0K0062
165KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

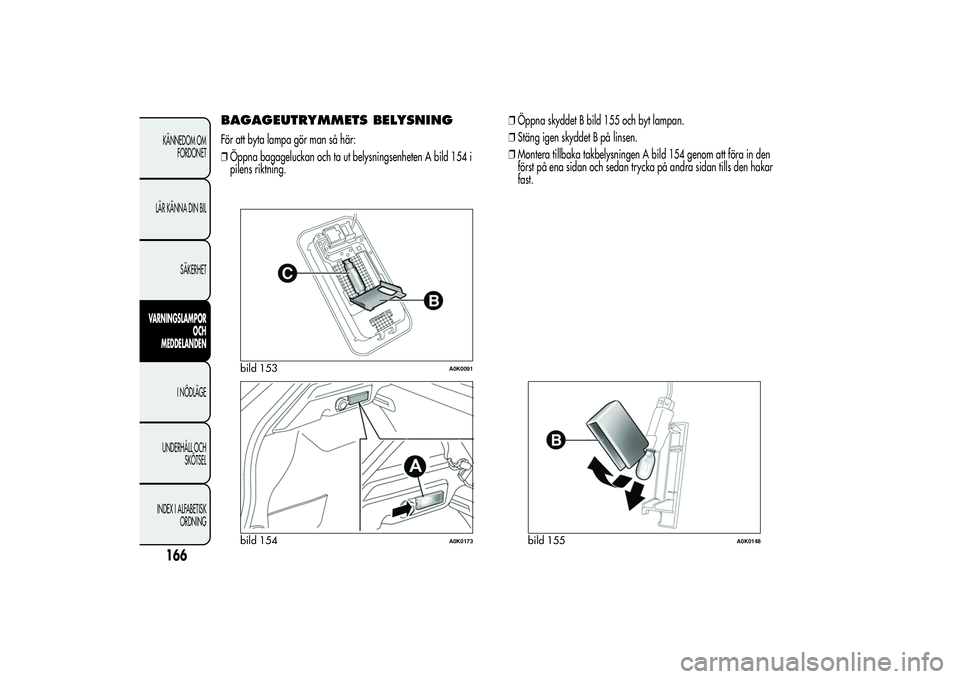

BAGAGEUTRYMMETS BELYSNINGFör att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut belysningsenheten A bild 154 i
pilens riktning.❒Öppna skyddet B bild 155 och byt lampan.
❒Stäng igen skyddet B på linsen.
❒Montera tillbaka takbelysningen A bild 154 genom att föra in den
först på ena sidan och sedan trycka på andra sidan tills den hakar
fast.
bild 153
A0K0091
bild 154
A0K0173
bild 155
A0K0148
166KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BELYSNING I HANDSKFACKFör att byta lampa gör man så här:
❒Öppna handskfacket och ta ut belysningsenheten A bild 156.
❒Öppna skyddet B och byt lampan.
❒Stäng igen skyddet B på linsen.
❒Montera tillbaka takbelysningen A genom att föra in den först på
ena sidan och sedan trycka på andra sidan tills den hakar fast.
BELYSNING TILL SMINKSPEGELN(berörda versioner och marknader)
För att kontrollera och eventuellt reglera inställningen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
bild 156
A0K0172
167KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BYTE AV SÄKRINGARALLMÄN INFORMATIONSäkringarna skyddar elsystemet och utlöses vid funktionsfel eller
felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid kontrollera motsvarande
skyddssäkring. Ledaren A bild 157 måste vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med samma
strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
Använd pincetten A bild 158 för att ta ut säkringen. Pincetten sitter på
insidan av locket till säkringsboxen i motorrummet. (Om borttagningen
av locket se avsnittet “Säkringsbox i motorrummet”.)
Om säkringen skulle brinna igen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
Byt aldrig ut en trasig säkring mot metalltrådar eller andra
material.Byt aldrig ut säkringen mot en annan med högre
strömstyrka. RISK FÖR BRAND.Om en allmän skyddssäkring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) aktiveras, vänd dig till en auktoriserad
Alfa Romeo serviceverkstad.Innan en säkring byts ut, kontrollera att
tändningsnyckeln dragit ut ur tändblocket och/eller att
alla installerade enheter släckts och/eller kopplats
från.
bild 157
A0K0042
bild 158
A0K0207
168KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

Om en huvudsäkring för skydd av säkerhetssystemen
(airbagsystemet, bromssystemet),
framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle gå, ska du vända dig till
en auktoriserad Alfa Romeo serviceverkstad.

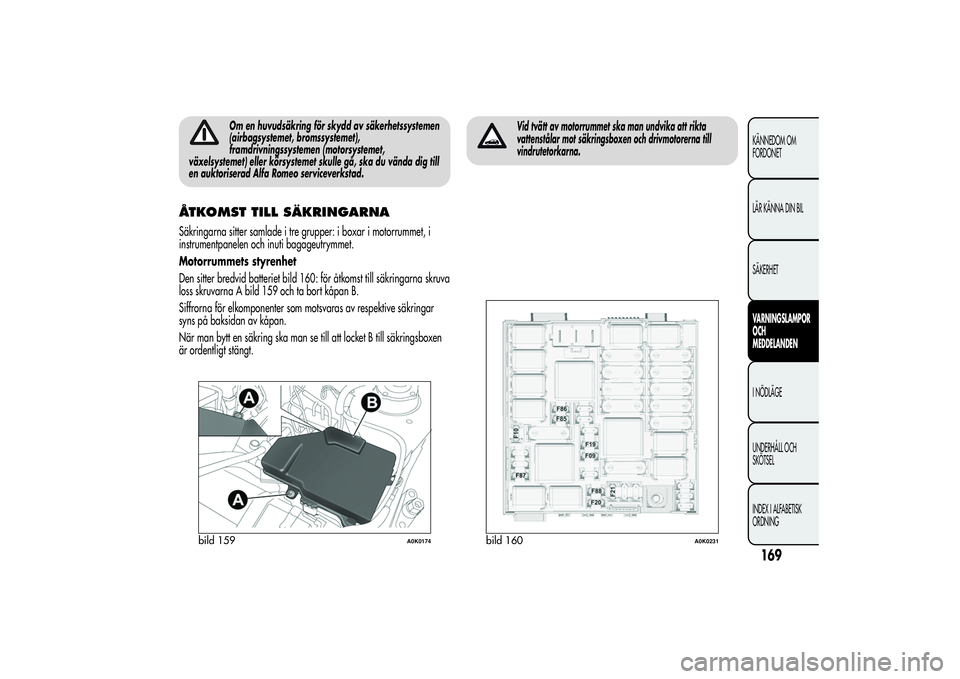

ÅTKOMST TILL SÄKRINGARNASäkringarna sitter samlade i tre grupper: i boxar i motorrummet, i
instrumentpanelen och inuti bagageutrymmet.
Motorrummets styrenhet
Den sitter bredvid batteriet bild 160: för åtkomst till säkringarna skruva
loss skruvarna A bild 159 och ta bort kåpan B.
Siffrorna för elkomponenter som motsvaras av respektive säkringar
syns på baksidan av kåpan.
När man bytt en säkring ska man se till att locket B till säkringsboxen
är ordentligt stängt.
Vid tvätt av motorrummet ska man undvika att rikta
vattenstålar mot säkringsboxen och drivmotorerna till
vindrutetorkarna.
bild 159
A0K0174
bild 160
A0K0231
169KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

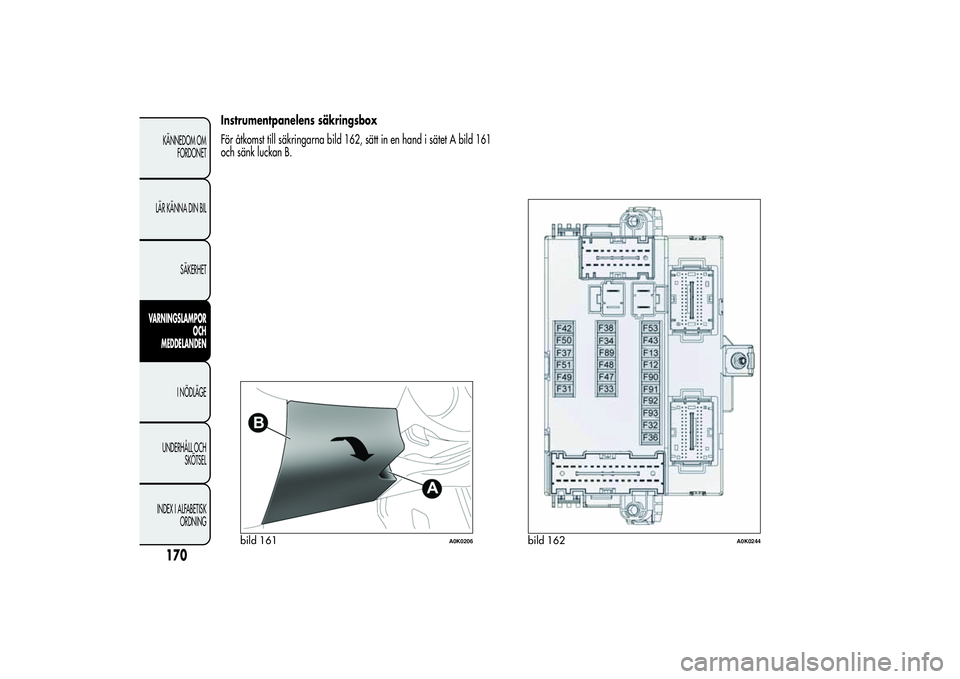

Instrumentpanelens säkringsbox
För åtkomst till säkringarna bild 162, sätt in en hand i sätet A bild 161
och sänk luckan B.
bild 161
A0K0206
bild 162
A0K0244
170KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

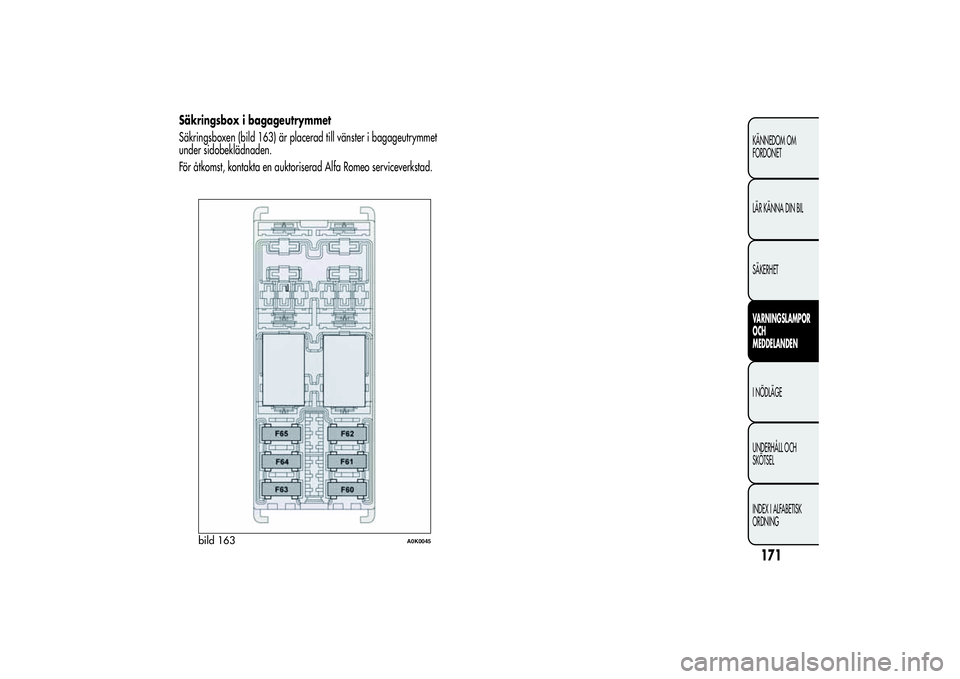

Säkringsbox i bagageutrymmet
Säkringsboxen (bild 163) är placerad till vänster i bagageutrymmet
under sidobeklädnaden.
För åtkomst, kontakta en auktoriserad Alfa Romeo serviceverkstad.
bild 163
A0K0045
171KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

SÄKRINGSBOX I MOTORRUMMETbild 160SKYDDAD ANORDNING SÄKRING AMPERE
Ström till strålkastarspolarens pump F09 30
SignalhornF10 15
Klimatanläggningens kompressor F19 7,5
Eluppvärmd bakrutaF20 30
BränslepumpF21 15
Bränslepump (version 1750 Bensinturbo) F21 20
Cigarettändare/eluttagF85 15
Strömuttag 12V i bagageutrymmet F86 15
IBS-sensor för batteriladdning till Start&Stop-systemet F87 5
Avfrostare yttre speglarF88 7,5
