2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

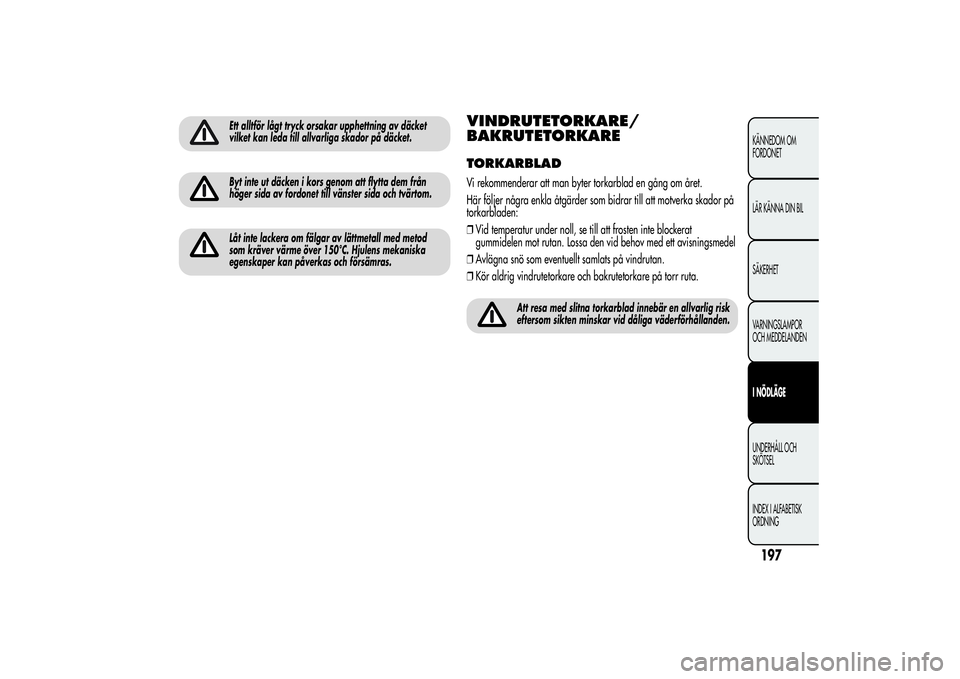

Ett alltför lågt tryck orsakar upphettning av däcket
vilket kan leda till allvarliga skador på däcket.Byt inte ut däcken i kors genom att flytta dem från
höger sida av fordonet till vänster sida och tvärtom.Låt inte lackera om fälgar av lättmetall med metod
som kräver värme över 150°C. Hjulens mekaniska
egenskaper kan påverkas och försämras.
VINDRUTETORKARE/
BAKRUTETORKARETORKARBLADVi rekommenderar att man byter torkarblad en gång om året.
Här följer några enkla åtgärder som bidrar till att motverka skador på
torkarbladen:
❒Vid temperatur under noll, se till att frosten inte blockerat
gummidelen mot rutan. Lossa den vid behov med ett avisningsmedel
❒Avlägna snö som eventuellt samlats på vindrutan.
❒Kör aldrig vindrutetorkare och bakrutetorkare på torr ruta.
Att resa med slitna torkarblad innebär en allvarlig risk
eftersom sikten minskar vid dåliga väderförhållanden.
197KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

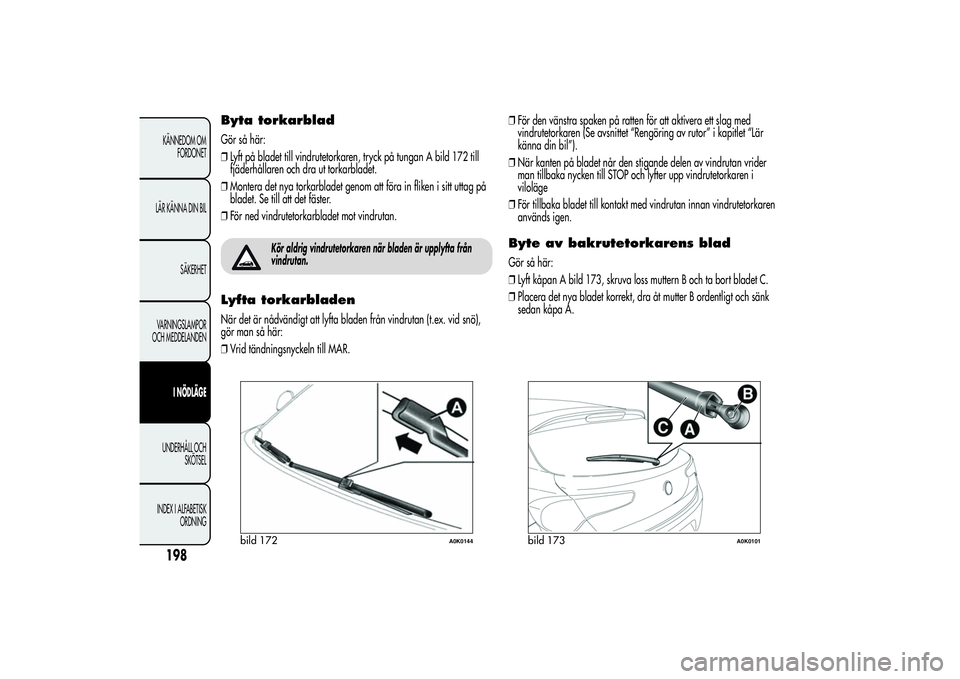

Byta torkarbladGör så här:
❒Lyft på bladet till vindrutetorkaren, tryck på tungan A bild 172 till
fjäderhållaren och dra ut torkarbladet.
❒Montera det nya torkarbladet genom att föra in fliken i sitt uttag på
bladet. Se till att det fäster.
❒För ned vindrutetorkarbladet mot vindrutan.
Kör aldrig vindrutetorkaren när bladen är upplyfta från
vindrutan.
Lyfta torkarbladenNär det är nådvändigt att lyfta bladen från vindrutan (t.ex. vid snö),
gör man så här:
❒Vrid tändningsnyckeln till MAR.❒För den vänstra spaken på ratten för att aktivera ett slag med
vindrutetorkaren (Se avsnittet “Rengöring av rutor” i kapitlet “Lär
känna din bil”).
❒När kanten på bladet når den stigande delen av vindrutan vrider
man tillbaka nycken till STOP och lyfter upp vindrutetorkaren i
viloläge
❒För tillbaka bladet till kontakt med vindrutan innan vindrutetorkaren
används igen.
Byte av bakrutetorkarens bladGör så här:
❒Lyft kåpan A bild 173, skruva loss muttern B och ta bort bladet C.
❒Placera det nya bladet korrekt, dra åt mutter B ordentligt och sänk
sedan kåpa A.
bild 172
A0K0144
bild 173
A0K0101
198KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

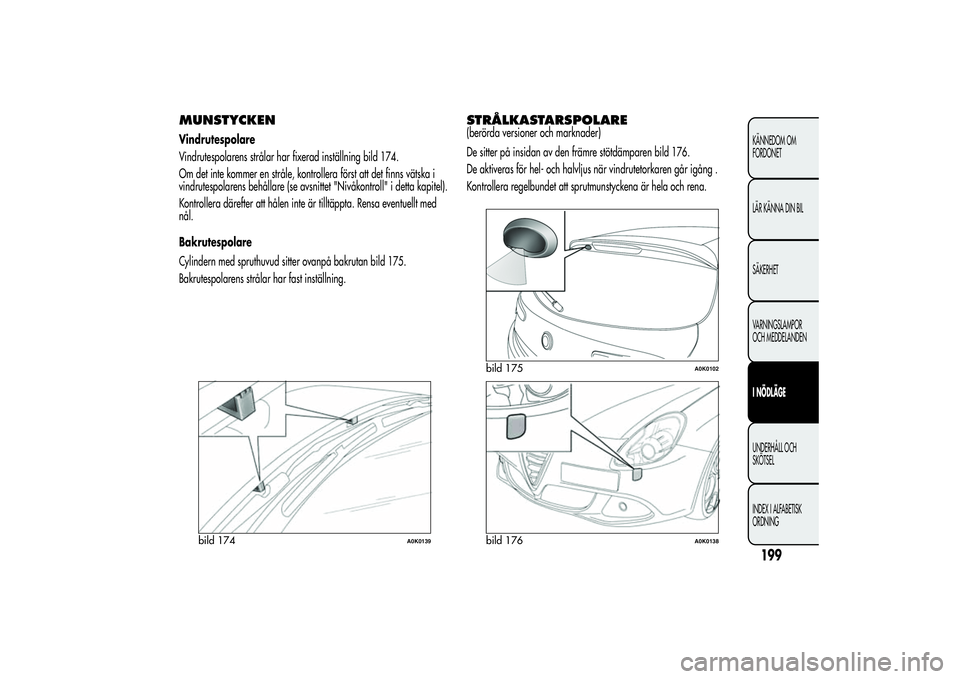

MUNSTYCKENVindrutespolare
Vindrutespolarens strålar har fixerad inställning bild 174.
Om det inte kommer en stråle, kontrollera först att det finns vätska i
vindrutespolarens behållare (se avsnittet "Nivåkontroll" i detta kapitel).
Kontrollera därefter att hålen inte är tilltäppta. Rensa eventuellt med
nål.
Bakrutespolare
Cylindern med spruthuvud sitter ovanpå bakrutan bild 175.
Bakrutespolarens strålar har fast inställning.
STRÅLKASTARSPOLARE(berörda versioner och marknader)
De sitter på insidan av den främre stötdämparen bild 176.
De aktiveras för hel- och halvljus när vindrutetorkaren går igång .
Kontrollera regelbundet att sprutmunstyckena är hela och rena.
bild 174
A0K0139
bild 175
A0K0102
bild 176
A0K0138
199KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

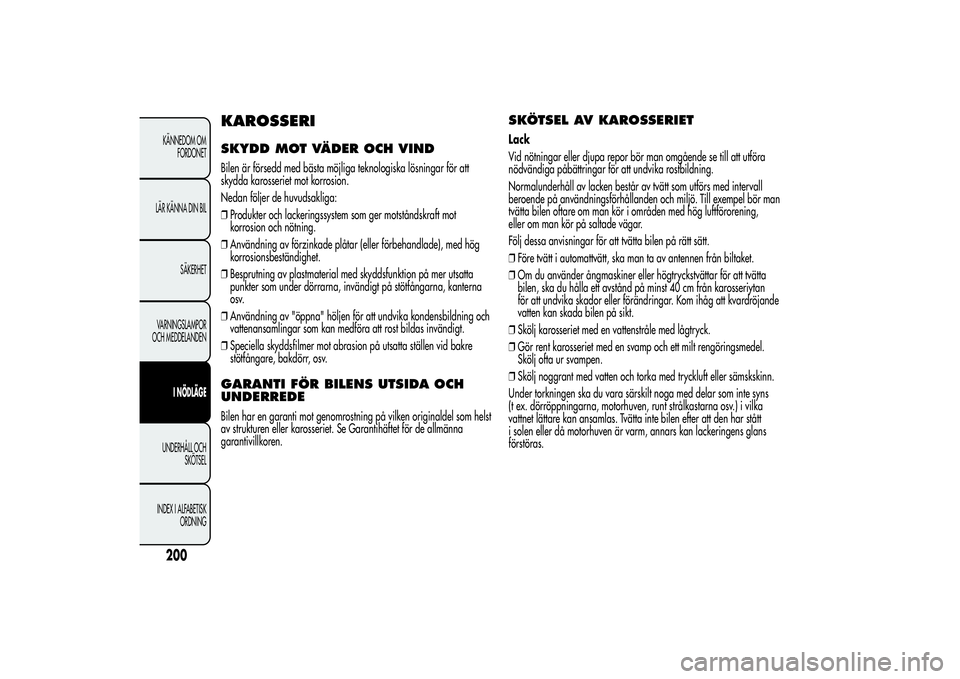

KAROSSERISKYDD MOT VÄDER OCH VINDBilen är försedd med bästa möjliga teknologiska lösningar för att
skydda karosseriet mot korrosion.
Nedan följer de huvudsakliga:
❒Produkter och lackeringssystem som ger motståndskraft mot
korrosion och nötning.
❒Användning av förzinkade plåtar (eller förbehandlade), med hög
korrosionsbeständighet.
❒Besprutning av plastmaterial med skyddsfunktion på mer utsatta
punkter som under dörrarna, invändigt på stötfångarna, kanterna
osv.
❒Användning av "öppna" höljen för att undvika kondensbildning och
vattenansamlingar som kan medföra att rost bildas invändigt.
❒Speciella skyddsfilmer mot abrasion på utsatta ställen vid bakre
stötfångare, bakdörr, osv.GARANTI FÖR BILENS UTSIDA OCH
UNDERREDEBilen har en garanti mot genomrostning på vilken originaldel som helst
av strukturen eller karosseriet. Se Garantihäftet för de allmänna
garantivillkoren.
SKÖTSEL AV KAROSSERIETLack
Vid nötningar eller djupa repor bör man omgående se till att utföra
nödvändiga påbättringar för att undvika rostbildning.
Normalunderhåll av lacken består av tvätt som utförs med intervall
beroende på användningsförhållanden och miljö. Till exempel bör man
tvätta bilen oftare om man kör i områden med hög luftförorening,
eller om man kör på saltade vägar.
Följ dessa anvisningar för att tvätta bilen på rätt sätt.
❒Före tvätt i automattvätt, ska man ta av antennen från biltaket.
❒Om du använder ångmaskiner eller högtryckstvättar för att tvätta
bilen, ska du hålla ett avstånd på minst 40 cm från karosseriytan
för att undvika skador eller förändringar. Kom ihåg att kvardröjande
vatten kan skada bilen på sikt.
❒Skölj karosseriet med en vattenstråle med lågtryck.
❒Gör rent karosseriet med en svamp och ett milt rengöringsmedel.
Skölj ofta ur svampen.
❒Skölj noggrant med vatten och torka med tryckluft eller sämskskinn.
Under torkningen ska du vara särskilt noga med delar som inte syns
(t ex. dörröppningarna, motorhuven, runt strålkastarna osv.) i vilka
vattnet lättare kan ansamlas. Tvätta inte bilen efter att den har stått
i solen eller då motorhuven är varm, annars kan lackeringens glans
förstöras.
200KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

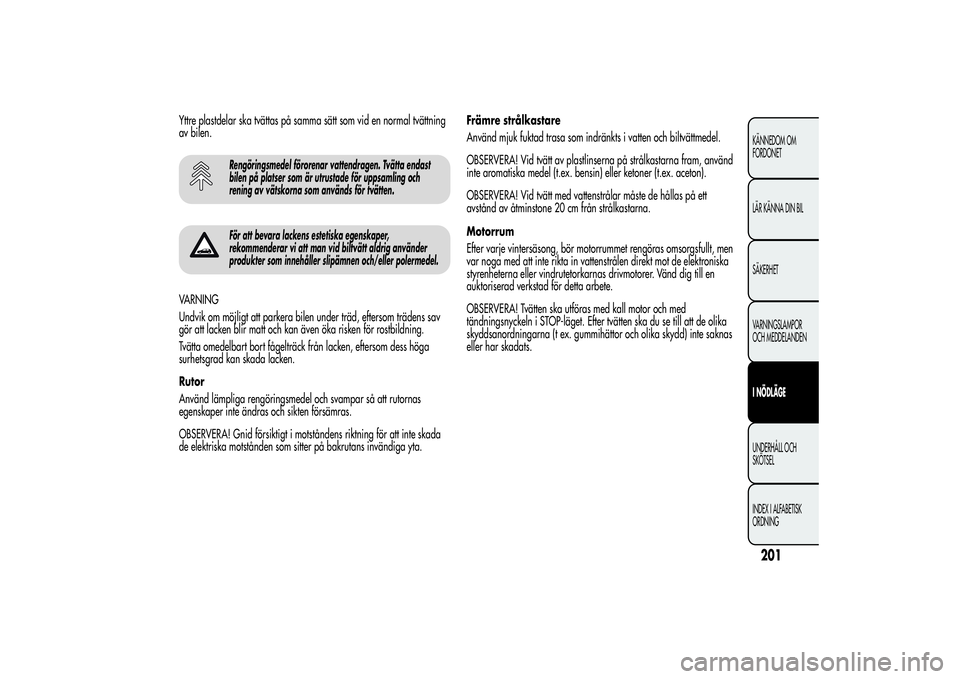

Yttre plastdelar ska tvättas på samma sätt som vid en normal tvättning
av bilen.
Rengöringsmedel förorenar vattendragen. Tvätta endast
bilen på platser som är utrustade för uppsamling och
rening av vätskorna som används för tvätten.För att bevara lackens estetiska egenskaper,
rekommenderar vi att man vid biltvätt aldrig använder
produkter som innehåller slipämnen och/eller polermedel.
VARNING
Undvik om möjligt att parkera bilen under träd, eftersom trädens sav
gör att lacken blir matt och kan även öka risken för rostbildning.
Tvätta omedelbart bort fågelträck från lacken, eftersom dess höga
surhetsgrad kan skada lacken.
Rutor
Använd lämpliga rengöringsmedel och svampar så att rutornas
egenskaper inte ändras och sikten försämras.
OBSERVERA! Gnid försiktigt i motståndens riktning för att inte skada
de elektriska motstånden som sitter på bakrutans invändiga yta.Främre strålkastare
Använd mjuk fuktad trasa som indränkts i vatten och biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna på strålkastarna fram, använd
inte aromatiska medel (t.ex. bensin) eller ketoner (t.ex. aceton).
OBSERVERA! Vid tvätt med vattenstrålar måste de hållas på ett
avstånd av åtminstone 20 cm från strålkastarna.
Motorrum
Efter varje vintersäsong, bör motorrummet rengöras omsorgsfullt, men
var noga med att inte rikta in vattenstrålen direkt mot de elektroniska
styrenheterna eller vindrutetorkarnas drivmotorer. Vänd dig till en
auktoriserad verkstad för detta arbete.
OBSERVERA! Tvätten ska utföras med kall motor och med
tändningsnyckeln i STOP-läget. Efter tvätten ska du se till att de olika
skyddsanordningarna (t ex. gummihättor och olika skydd) inte saknas
eller har skadats.
201KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

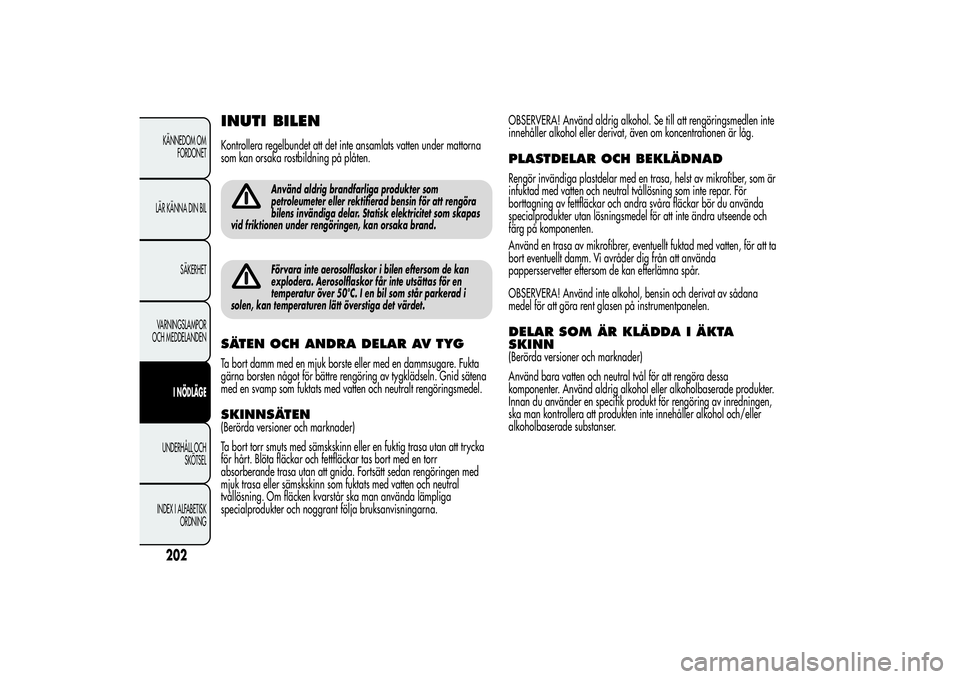

INUTI BILENKontrollera regelbundet att det inte ansamlats vatten under mattorna
som kan orsaka rostbildning på plåten.
Använd aldrig brandfarliga produkter som
petroleumeter eller rektifierad bensin för att rengöra
bilens invändiga delar. Statisk elektricitet som skapas
vid friktionen under rengöringen, kan orsaka brand.Förvara inte aerosolflaskor i bilen eftersom de kan
explodera. Aerosolflaskor får inte utsättas för en
temperatur över 50°C. I en bil som står parkerad i
solen, kan temperaturen lätt överstiga det värdet.
SÄTEN OCH ANDRA DELAR AV TYGTa bort damm med en mjuk borste eller med en dammsugare. Fukta
gärna borsten något för bättre rengöring av tygklädseln. Gnid sätena
med en svamp som fuktats med vatten och neutralt rengöringsmedel.SKINNSÄTEN(Berörda versioner och marknader)
Ta bort torr smuts med sämskskinn eller en fuktig trasa utan att trycka
för hårt. Blöta fläckar och fettfläckar tas bort med en torr
absorberande trasa utan att gnida. Fortsätt sedan rengöringen med
mjuk trasa eller sämskskinn som fuktats med vatten och neutral
tvållösning. Om fläcken kvarstår ska man använda lämpliga
specialprodukter och noggrant följa bruksanvisningarna.OBSERVERA! Använd aldrig alkohol. Se till att rengöringsmedlen inte
innehåller alkohol eller derivat, även om koncentrationen är låg.
PLASTDELAR OCH BEKLÄDNADRengör invändiga plastdelar med en trasa, helst av mikrofiber, som är
infuktad med vatten och neutral tvållösning som inte repar. För
borttagning av fettfläckar och andra svåra fläckar bör du använda
specialprodukter utan lösningsmedel för att inte ändra utseende och
färg på komponenten.
Använd en trasa av mikrofibrer, eventuellt fuktad med vatten, för att ta
bort eventuellt damm. Vi avråder dig från att använda
pappersservetter eftersom de kan efterlämna spår.
OBSERVERA! Använd inte alkohol, bensin och derivat av sådana
medel för att göra rent glasen på instrumentpanelen.DELAR SOM ÄR KLÄDDA I ÄKTA
SKINN(Berörda versioner och marknader)
Använd bara vatten och neutral tvål för att rengöra dessa
komponenter. Använd aldrig alkohol eller alkoholbaserade produkter.
Innan du använder en specifik produkt för rengöring av inredningen,
ska man kontrollera att produkten inte innehåller alkohol och/eller
alkoholbaserade substanser.
202KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

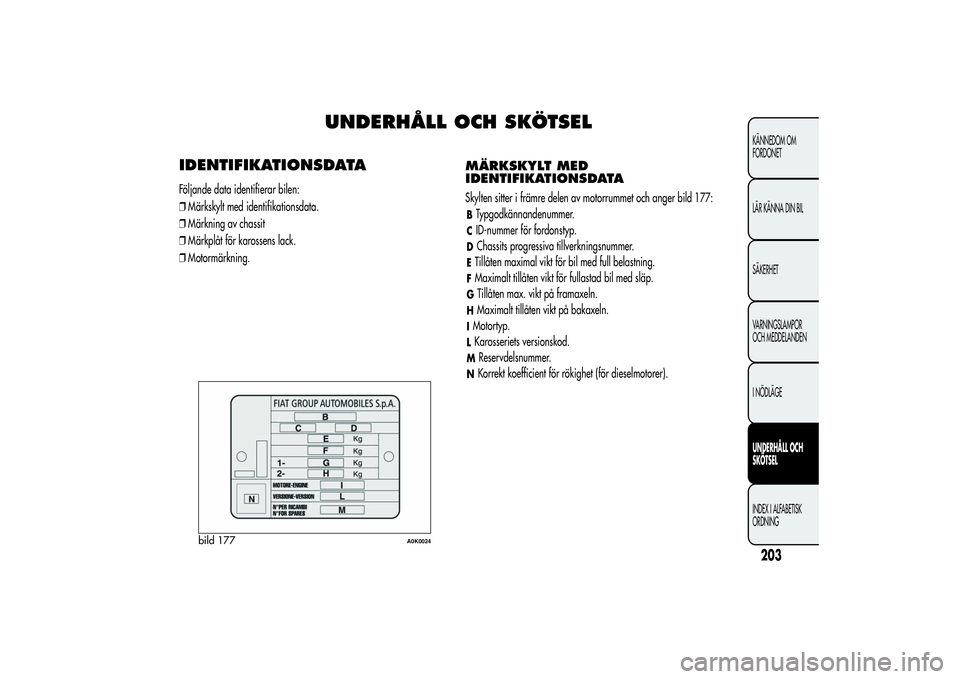

UNDERHÅLL OCH SKÖTSEL
IDENTIFIKATIONSDATAFöljande data identifierar bilen:
❒Märkskylt med identifikationsdata.
❒Märkning av chassit
❒Märkplåt för karossens lack.
❒Motormärkning.
MÄRKSKYLT MED
IDENTIFIKATIONSDATASkylten sitter i främre delen av motorrummet och anger bild 177:BTypgodkännandenummer.CID-nummer för fordonstyp.DChassits progressiva tillverkningsnummer.ETillåten maximal vikt för bil med full belastning.FMaximalt tillåten vikt för fullastad bil med släp.GTillåten max. vikt på framaxeln.HMaximalt tillåten vikt på bakaxeln.IMotortyp.LKarosseriets versionskod.M
Reservdelsnummer.
NKorrekt koefficient för rökighet (för dieselmotorer).
bild 177
A0K0024
203KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

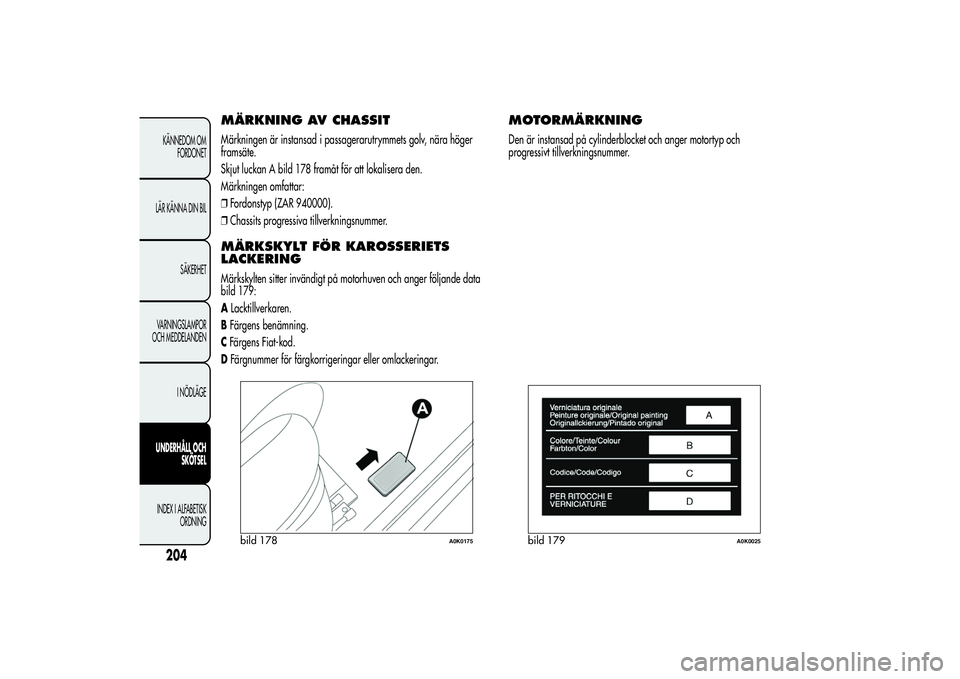

MÄRKNING AV CHASSITMärkningen är instansad i passagerarutrymmets golv, nära höger
framsäte.
Skjut luckan A bild 178 framåt för att lokalisera den.
Märkningen omfattar:
❒Fordonstyp (ZAR 940000).
❒Chassits progressiva tillverkningsnummer.MÄRKSKYLT FÖR KAROSSERIETS
LACKERINGMärkskylten sitter invändigt på motorhuven och anger följande data
bild 179:
ALacktillverkaren.
BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar eller omlackeringar.
MOTORMÄRKNINGDen är instansad på cylinderblocket och anger motortyp och
progressivt tillverkningsnummer.
bild 178
A0K0175
bild 179
A0K0025
204KÄNNEDOM OM
