2013 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

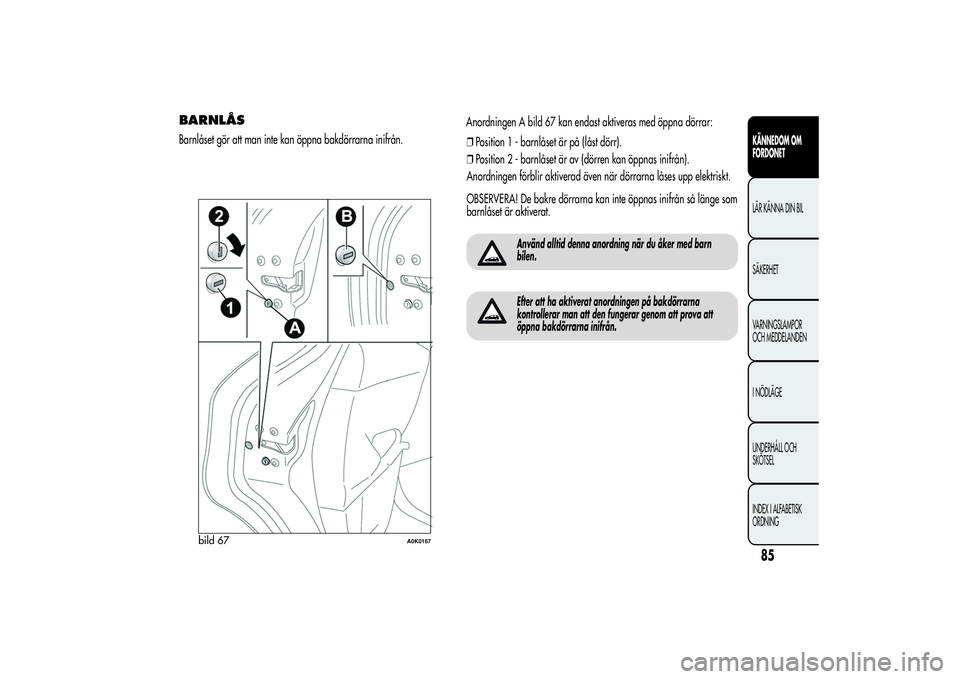

BARNLÅSBarnlåset gör att man inte kan öppna bakdörrarna inifrån.Anordningen A bild 67 kan endast aktiveras med öppna dörrar:
❒Position 1 - barnlåset är på (låst dörr).
❒Position 2 - barnlåset är av (dörren kan öppnas inifrån).
Anordningen förblir aktiverad även när dörrarna låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan inte öppnas inifrån så länge som
barnlåset är aktiverat.
Använd alltid denna anordning när du åker med barn
bilen.Efter att ha aktiverat anordningen på bakdörrarna
kontrollerar man att den fungerar genom att prova att
öppna bakdörrarna inifrån.
bild 67
A0K0167
85KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

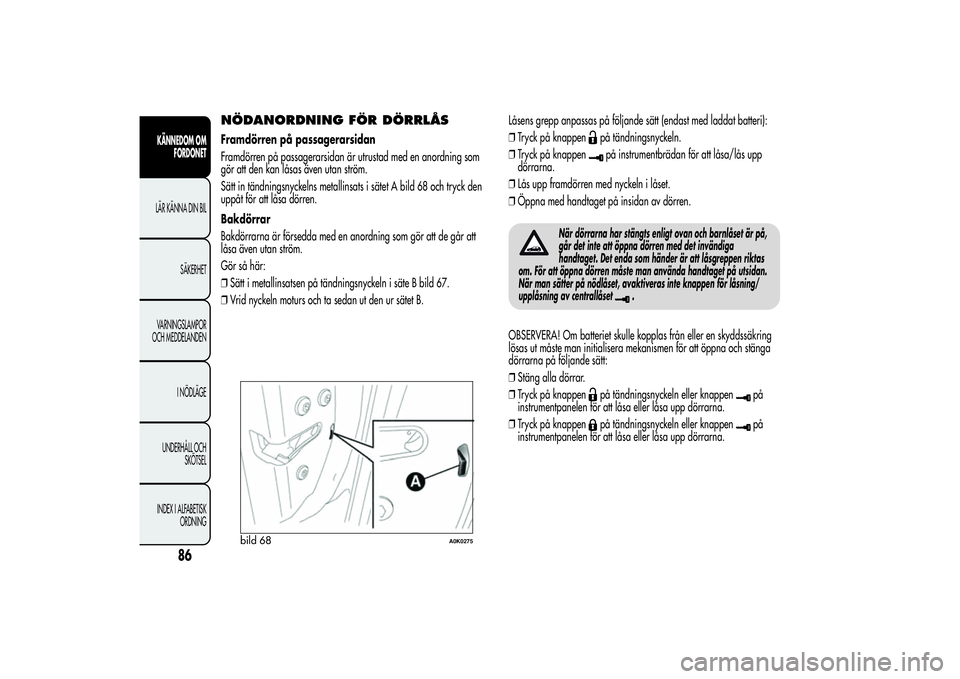

NÖDANORDNING FÖR DÖRRLÅSFramdörren på passagerarsidan
Framdörren på passagerarsidan är utrustad med en anordning som
gör att den kan låsas även utan ström.
Sätt in tändningsnyckelns metallinsats i sätet A bild 68 och tryck den
uppåt för att låsa dörren.
Bakdörrar
Bakdörrarna är försedda med en anordning som gör att de går att
låsa även utan ström.
Gör så här:
❒Sätt i metallinsatsen på tändningsnyckeln i säte B bild 67.
❒Vrid nyckeln moturs och ta sedan ut den ur sätet B.Låsens grepp anpassas på följande sätt (endast med laddat batteri):
❒Tryck på knappen
på tändningsnyckeln.
❒Tryck på knappenpå instrumentbrädan för att låsa/lås upp
dörrarna.
❒Lås upp framdörren med nyckeln i låset.
❒Öppna med handtaget på insidan av dörren.
När dörrarna har stängts enligt ovan och barnlåset är på,
går det inte att öppna dörren med det invändiga
handtaget. Det enda som händer är att låsgreppen riktas
om. För att öppna dörren måste man använda handtaget på utsidan.
När man sätter på nödlåset, avaktiveras inte knappen för låsning/
upplåsning av centrallåset
.
OBSERVERA! Om batteriet skulle kopplas från eller en skyddssäkring
lösas ut måste man initialisera mekanismen för att öppna och stänga
dörrarna på följande sätt:
❒Stäng alla dörrar.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
bild 68
A0K0275
86
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

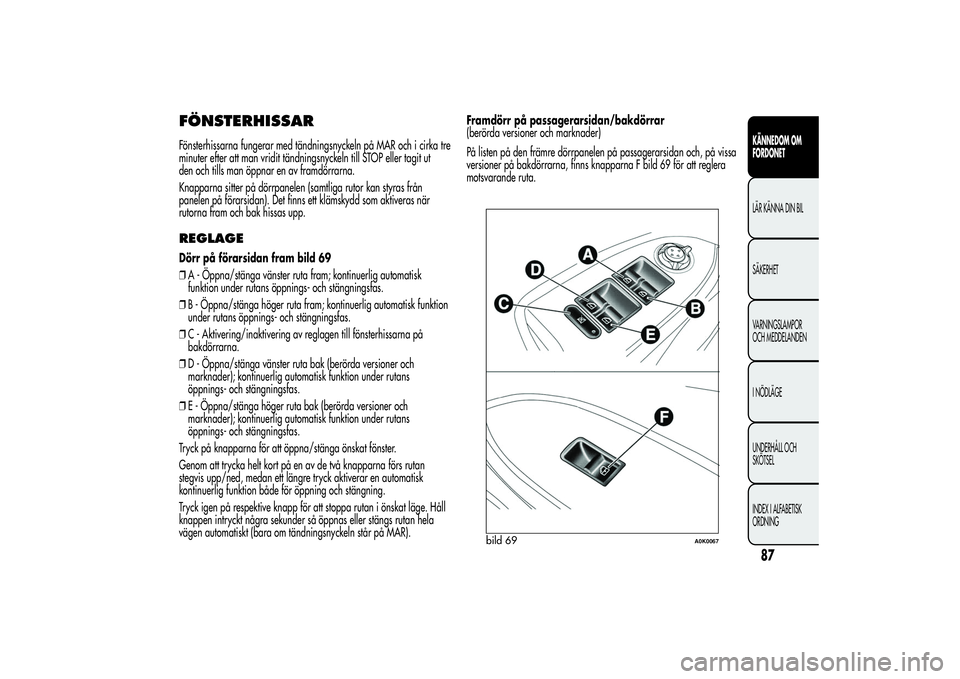

FÖNSTERHISSARFönsterhissarna fungerar med tändningsnyckeln på MAR och i cirka tre
minuter efter att man vridit tändningsnyckeln till STOP eller tagit ut
den och tills man öppnar en av framdörrarna.
Knapparna sitter på dörrpanelen (samtliga rutor kan styras från
panelen på förarsidan). Det finns ett klämskydd som aktiveras när
rutorna fram och bak hissas upp.REGLAGEDörr på förarsidan fram bild 69
❒A - Öppna/stänga vänster ruta fram; kontinuerlig automatisk
funktion under rutans öppnings- och stängningsfas.
❒B - Öppna/stänga höger ruta fram; kontinuerlig automatisk funktion
under rutans öppnings- och stängningsfas.
❒C - Aktivering/inaktivering av reglagen till fönsterhissarna på
bakdörrarna.
❒D - Öppna/stänga vänster ruta bak (berörda versioner och
marknader); kontinuerlig automatisk funktion under rutans
öppnings- och stängningsfas.
❒E - Öppna/stänga höger ruta bak (berörda versioner och
marknader); kontinuerlig automatisk funktion under rutans
öppnings- och stängningsfas.
Tryck på knapparna för att öppna/stänga önskat fönster.
Genom att trycka helt kort på en av de två knapparna förs rutan
stegvis upp/ned, medan ett längre tryck aktiverar en automatisk
kontinuerlig funktion både för öppning och stängning.
Tryck igen på respektive knapp för att stoppa rutan i önskat läge. Håll
knappen intryckt några sekunder så öppnas eller stängs rutan hela
vägen automatiskt (bara om tändningsnyckeln står på MAR).Framdörr på passagerarsidan/bakdörrar
(berörda versioner och marknader)
På listen på den främre dörrpanelen på passagerarsidan och, på vissa
versioner på bakdörrarna, finns knapparna F bild 69 för att reglera
motsvarande ruta.
bild 69
A0K0067
87KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

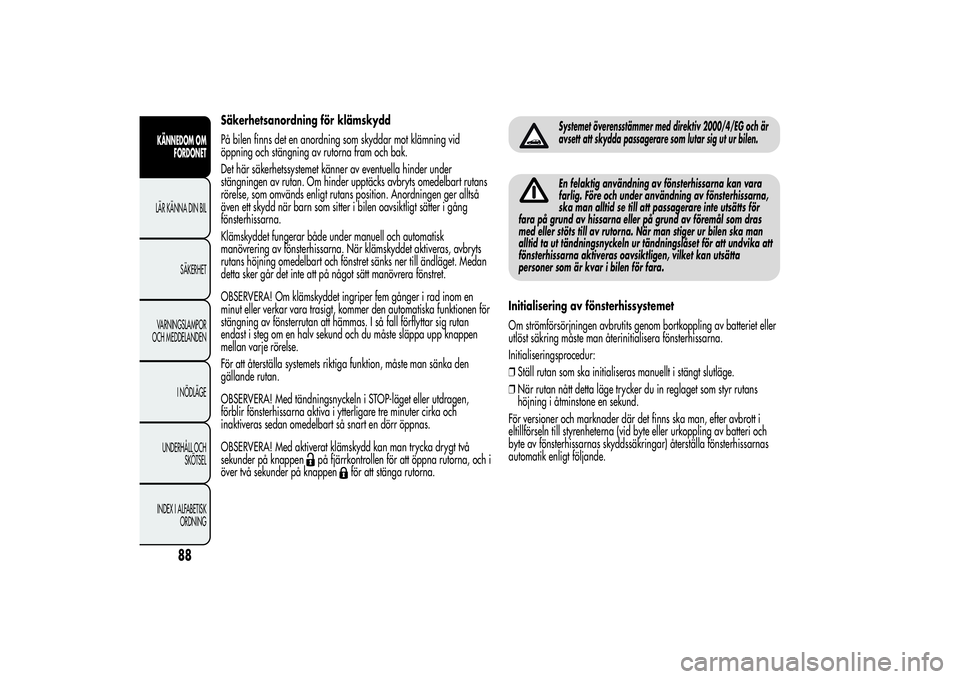

Säkerhetsanordning för klämskydd
På bilen finns det en anordning som skyddar mot klämning vid
öppning och stängning av rutorna fram och bak.
Det här säkerhetssystemet känner av eventuella hinder under
stängningen av rutan. Om hinder upptäcks avbryts omedelbart rutans
rörelse, som omvänds enligt rutans position. Anordningen ger alltså
även ett skydd när barn som sitter i bilen oavsiktligt sätter i gång
fönsterhissarna.
Klämskyddet fungerar både under manuell och automatisk
manövrering av fönsterhissarna. När klämskyddet aktiveras, avbryts
rutans höjning omedelbart och fönstret sänks ner till ändläget. Medan
detta sker går det inte att på något sätt manövrera fönstret.
OBSERVERA! Om klämskyddet ingriper fem gånger i rad inom en
minut eller verkar vara trasigt, kommer den automatiska funktionen för
stängning av fönsterrutan att hämmas. I så fall förflyttar sig rutan
endast i steg om en halv sekund och du måste släppa upp knappen
mellan varje rörelse.
För att återställa systemets riktiga funktion, måste man sänka den
gällande rutan.
OBSERVERA! Med tändningsnyckeln i STOP-läget eller utdragen,
förblir fönsterhissarna aktiva i ytterligare tre minuter cirka och
inaktiveras sedan omedelbart så snart en dörr öppnas.
OBSERVERA! Med aktiverat klämskydd kan man trycka drygt två
sekunder på knappen
på fjärrkontrollen för att öppna rutorna, och i
över två sekunder på knappen
för att stänga rutorna.
Systemet överensstämmer med direktiv 2000/4/EG och är
avsett att skydda passagerare som lutar sig ut ur bilen.En felaktig användning av fönsterhissarna kan vara
farlig. Före och under användning av fönsterhissarna,
ska man alltid se till att passagerare inte utsätts för
fara på grund av hissarna eller på grund av föremål som dras
med eller stöts till av rutorna. När man stiger ur bilen ska man
alltid ta ut tändningsnyckeln ur tändningslåset för att undvika att
fönsterhissarna aktiveras oavsiktligen, vilket kan utsätta
personer som är kvar i bilen för fara.
Initialisering av fönsterhissystemet
Om strömförsörjningen avbrutits genom bortkoppling av batteriet eller
utlöst säkring måste man återinitialisera fönsterhissarna.
Initialiseringsprocedur:
❒Ställ rutan som ska initialiseras manuellt i stängt slutläge.
❒När rutan nått detta läge trycker du in reglaget som styr rutans
höjning i åtminstone en sekund.
För versioner och marknader där det finns ska man, efter avbrott i
eltillförseln till styrenheterna (vid byte eller urkoppling av batteri och
byte av fönsterhissarnas skyddssäkringar) återställa fönsterhissarnas
automatik enligt följande.
88
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

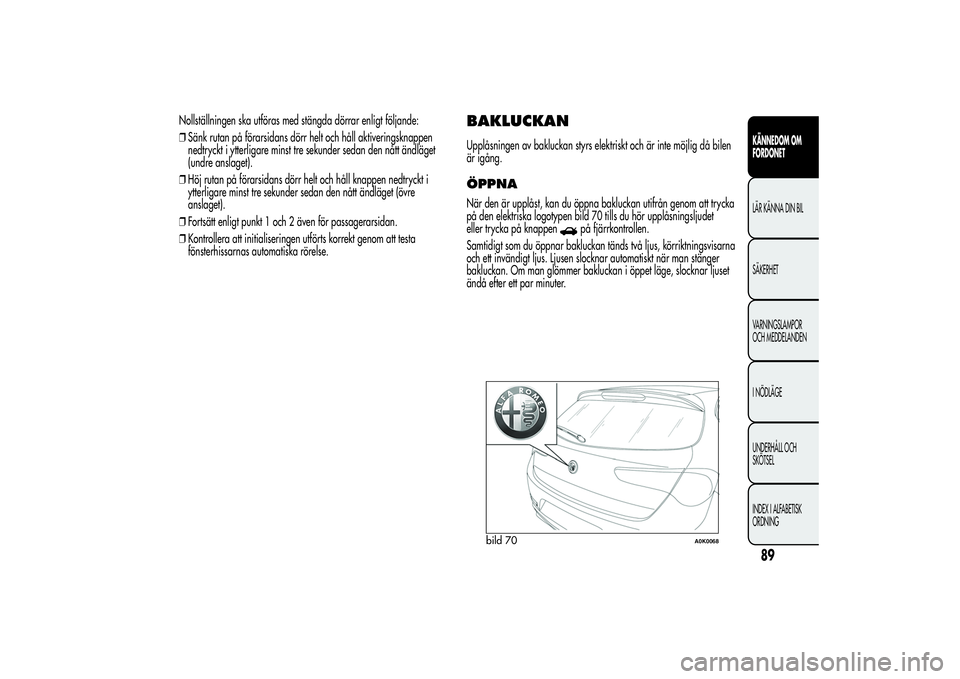

Nollställningen ska utföras med stängda dörrar enligt följande:
❒Sänk rutan på förarsidans dörr helt och håll aktiveringsknappen
nedtryckt i ytterligare minst tre sekunder sedan den nått ändläget
(undre anslaget).
❒Höj rutan på förarsidans dörr helt och håll knappen nedtryckt i
ytterligare minst tre sekunder sedan den nått ändläget (övre
anslaget).
❒Fortsätt enligt punkt 1 och 2 även för passagerarsidan.
❒Kontrollera att initialiseringen utförts korrekt genom att testa
fönsterhissarnas automatiska rörelse.
BAKLUCKANUpplåsningen av bakluckan styrs elektriskt och är inte möjlig då bilen
är igång.ÖPPNANär den är upplåst, kan du öppna bakluckan utifrån genom att trycka
på den elektriska logotypen bild 70 tills du hör upplåsningsljudet
eller trycka på knappen
på fjärrkontrollen.
Samtidigt som du öppnar bakluckan tänds två ljus, körriktningsvisarna
och ett invändigt ljus. Ljusen slocknar automatiskt när man stänger
bakluckan. Om man glömmer bakluckan i öppet läge, slocknar ljuset
ändå efter ett par minuter.
bild 70
A0K0068
89KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

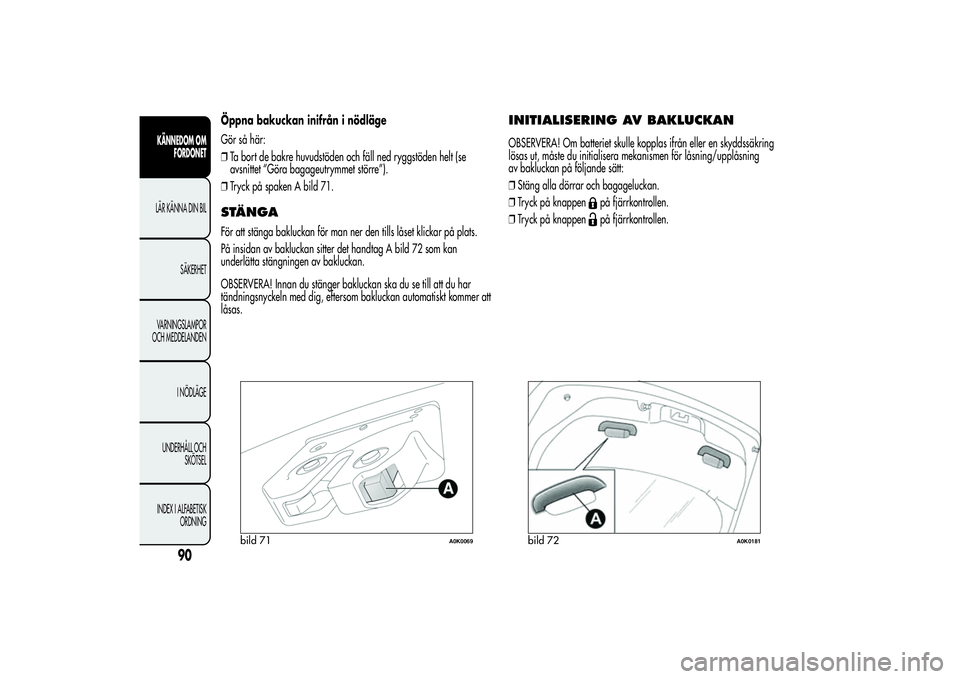

Öppna bakuckan inifrån i nödläge
Gör så här:
❒Ta bort de bakre huvudstöden och fäll ned ryggstöden helt (se
avsnittet “Göra bagageutrymmet större”).
❒Tryck på spaken A bild 71.STÄNGAFör att stänga bakluckan för man ner den tills låset klickar på plats.
På insidan av bakluckan sitter det handtag A bild 72 som kan
underlätta stängningen av bakluckan.
OBSERVERA! Innan du stänger bakluckan ska du se till att du har
tändningsnyckeln med dig, eftersom bakluckan automatiskt kommer att
låsas.
INITIALISERING AV BAKLUCKANOBSERVERA! Om batteriet skulle kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera mekanismen för låsning/upplåsning
av bakluckan på följande sätt:
❒Stäng alla dörrar och bagageluckan.
❒Tryck på knappen
på fjärrkontrollen.
❒Tryck på knappenpå fjärrkontrollen.
bild 71
A0K0069
bild 72
A0K0181
90
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

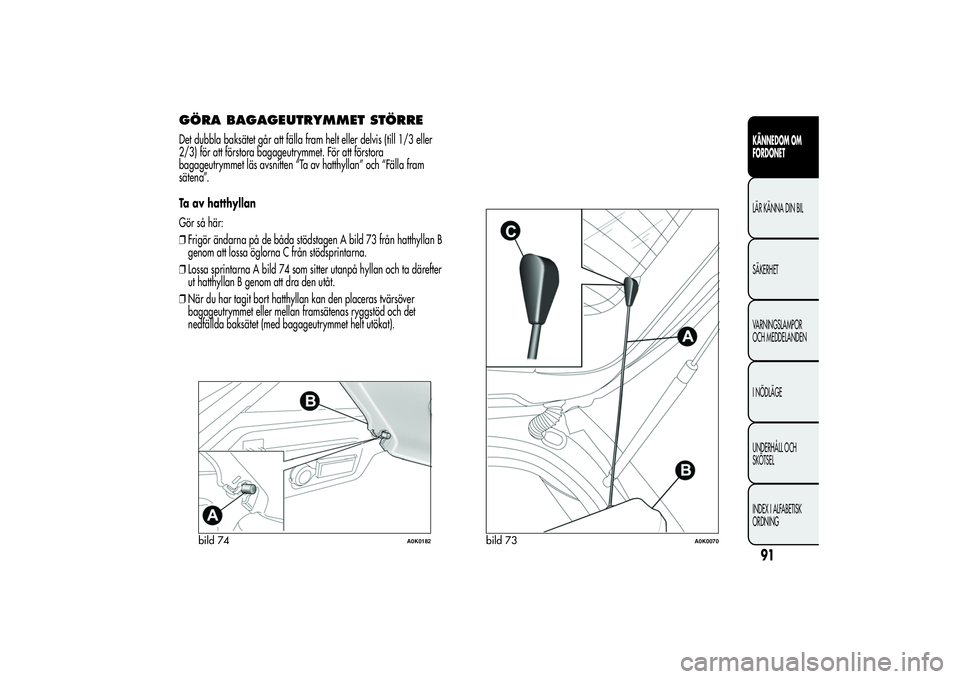

GÖRA BAGAGEUTRYMMET STÖRREDet dubbla baksätet går att fälla fram helt eller delvis (till 1/3 eller
2/3) för att förstora bagageutrymmet. För att förstora
bagageutrymmet läs avsnitten “Ta av hatthyllan” och “Fälla fram
sätena”.
Ta av hatthyllan
Gör så här:
❒Frigör ändarna på de båda stödstagen A bild 73 från hatthyllan B
genom att lossa öglorna C från stödsprintarna.
❒Lossa sprintarna A bild 74 som sitter utanpå hyllan och ta därefter
ut hatthyllan B genom att dra den utåt.
❒När du har tagit bort hatthyllan kan den placeras tvärsöver
bagageutrymmet eller mellan framsätenas ryggstöd och det
nedfällda baksätet (med bagageutrymmet helt utökat).
bild 74
A0K0182
bild 73
A0K0070
91KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

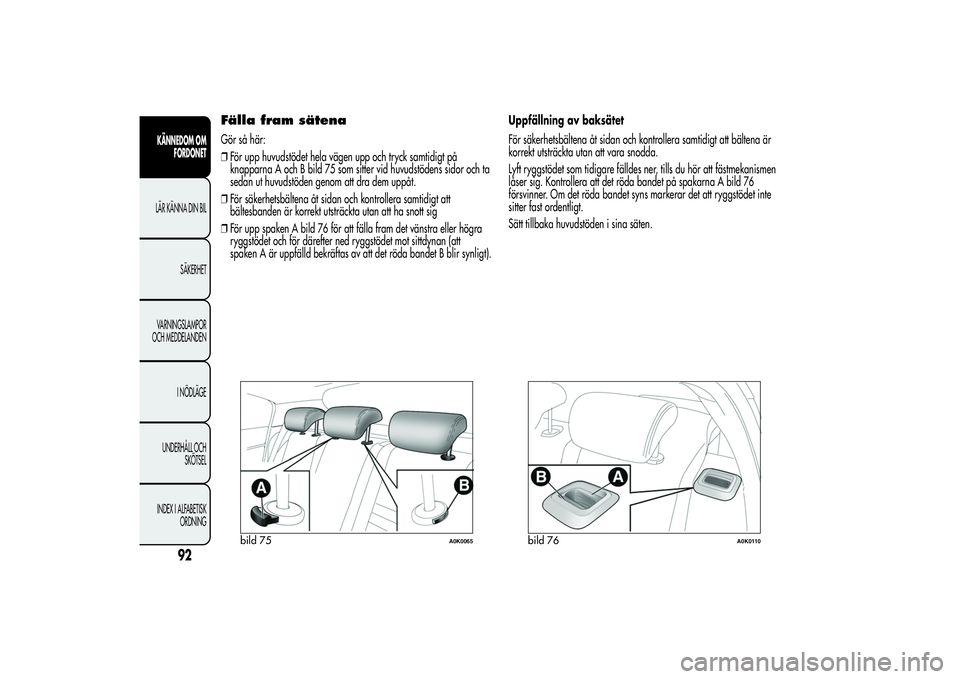

Fälla fram sätenaGör så här:
❒För upp huvudstödet hela vägen upp och tryck samtidigt på
knapparna A och B bild 75 som sitter vid huvudstödens sidor och ta
sedan ut huvudstöden genom att dra dem uppåt.
❒För säkerhetsbältena åt sidan och kontrollera samtidigt att
bältesbanden är korrekt utsträckta utan att ha snott sig
❒För upp spaken A bild 76 för att fälla fram det vänstra eller högra
ryggstödet och för därefter ned ryggstödet mot sittdynan (att
spaken A är uppfälld bekräftas av att det röda bandet B blir synligt).Uppfällning av baksätet
För säkerhetsbältena åt sidan och kontrollera samtidigt att bältena är
korrekt utsträckta utan att vara snodda.
Lyft ryggstödet som tidigare fälldes ner, tills du hör att fästmekanismen
låser sig. Kontrollera att det röda bandet på spakarna A bild 76
försvinner. Om det röda bandet syns markerar det att ryggstödet inte
sitter fast ordentligt.
Sätt tillbaka huvudstöden i sina säten.
bild 75
A0K0065
bild 76
A0K0110
