2012 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

463
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
Ôtez le couvercle en
caoutchouc.
Libérez le ressort de retenue de
l’ampoule.
Retirez l’ampoule.
Pour installer une nouvelle
ampoule, alignez les languettes
de l’ampoule et la découpe du
trou de montage.

464 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)■

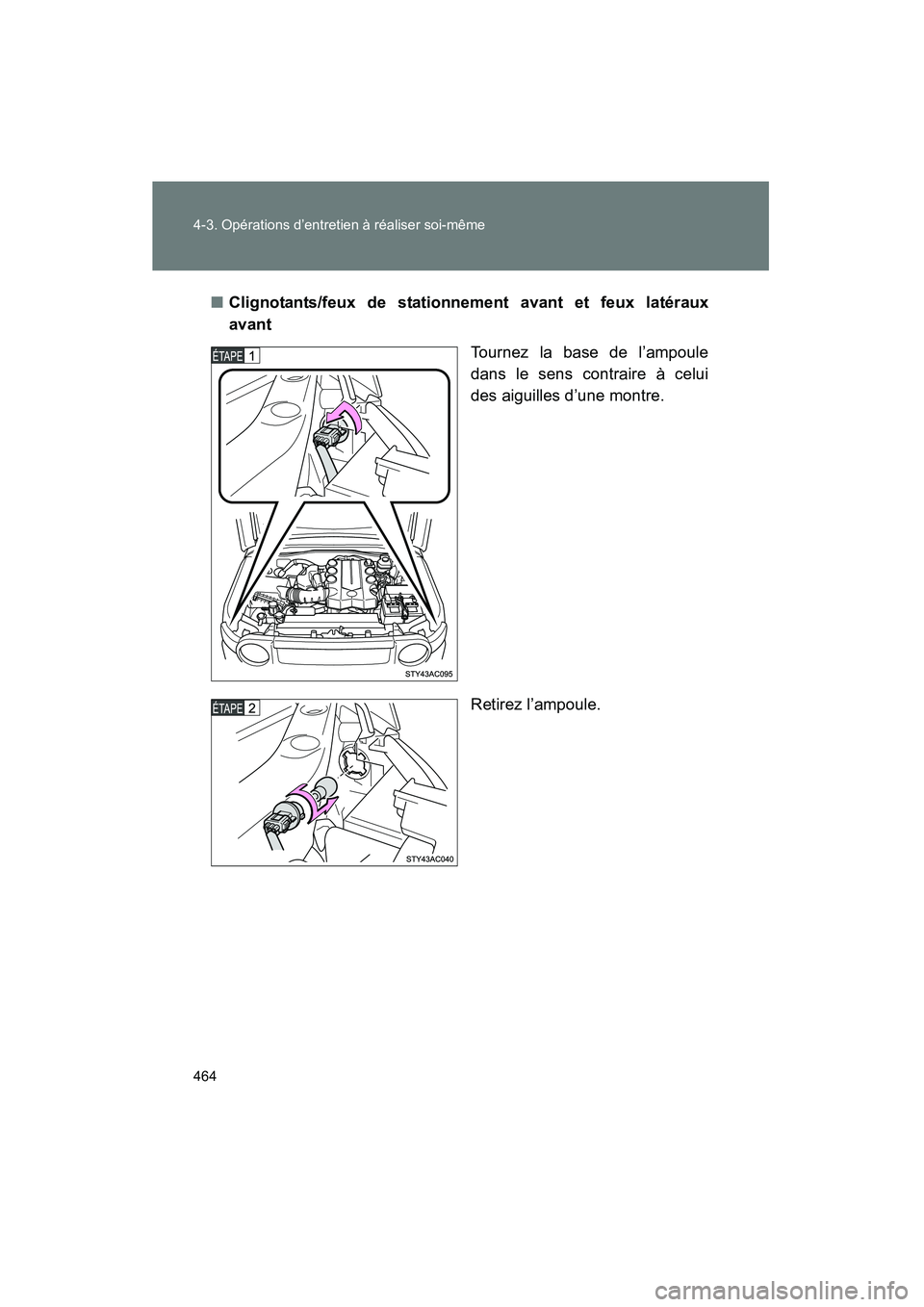

Clignotants/feux de stationnement avant et feux latéraux
avant
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.

465
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
■

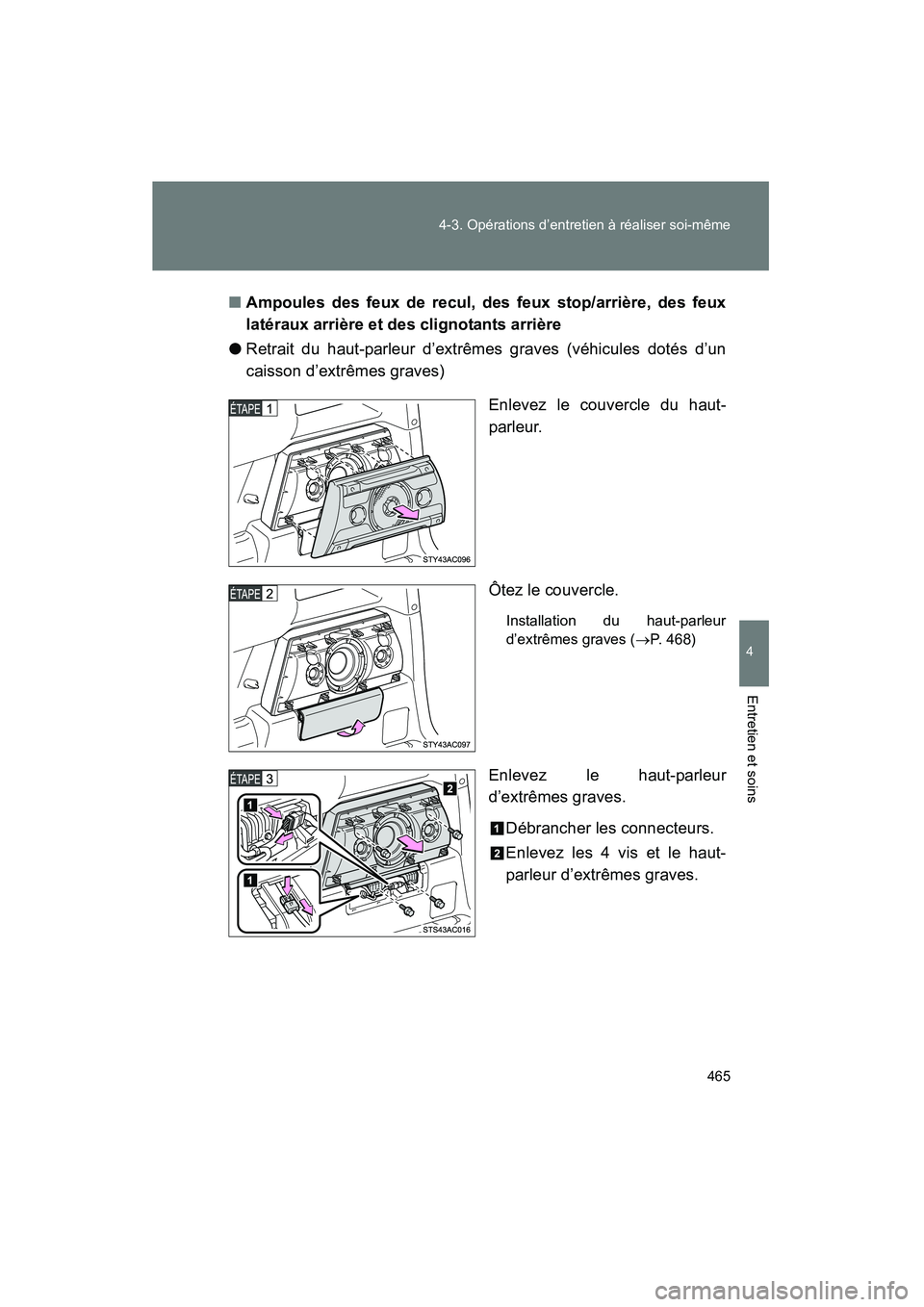

Ampoules des feux de recul, des feux stop/arrière, des feux
latéraux arrière et des clignotants arrière
● Retrait du haut-parleur d’extrêmes graves (véhicules dotés d’un
caisson d’extrêmes graves)
Enlevez le couvercle du haut-
parleur.
Ôtez le couvercle.
Installation du haut-parleur
d’extrêmes graves (→P. 468)
Enlevez le haut-parleur
d’extrêmes graves.
Débrancher les connecteurs.
Enlevez les 4 vis et le haut-
parleur d’extrêmes graves.

466 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)●

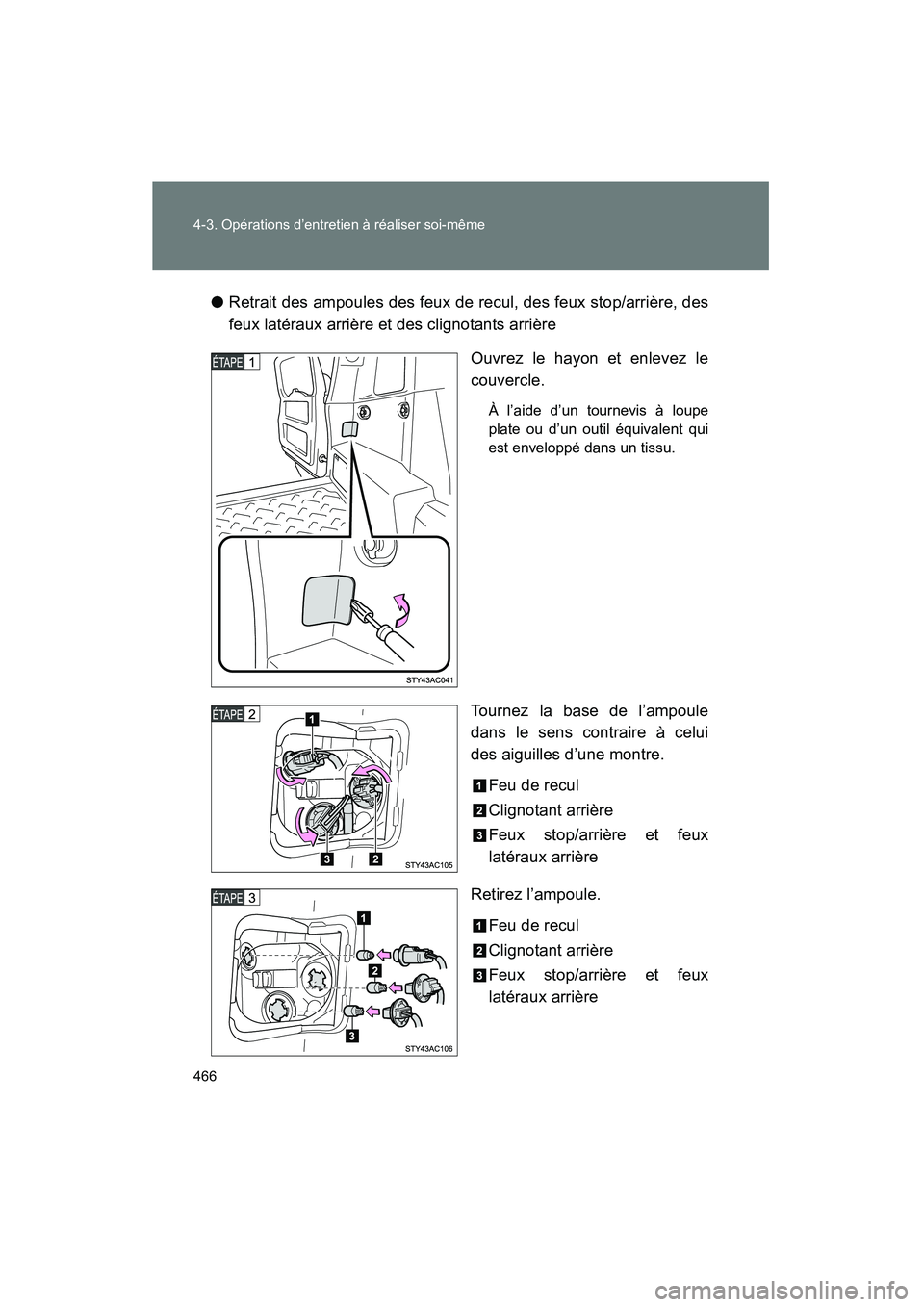

Retrait des ampoules des feux de recul, des feux stop/arrière, des
feux latéraux arrière et des clignotants arrière
Ouvrez le hayon et enlevez le
couvercle.
À l’aide d’un tournevis à loupe
plate ou d’un outil équivalent qui
est enveloppé dans un tissu.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.Feu de recul
Clignotant arrière
Feux stop/arrière et feux
latéraux arrière
Retirez l’ampoule. Feu de recul
Clignotant arrière
Feux stop/arrière et feux
latéraux arrière

467
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
■

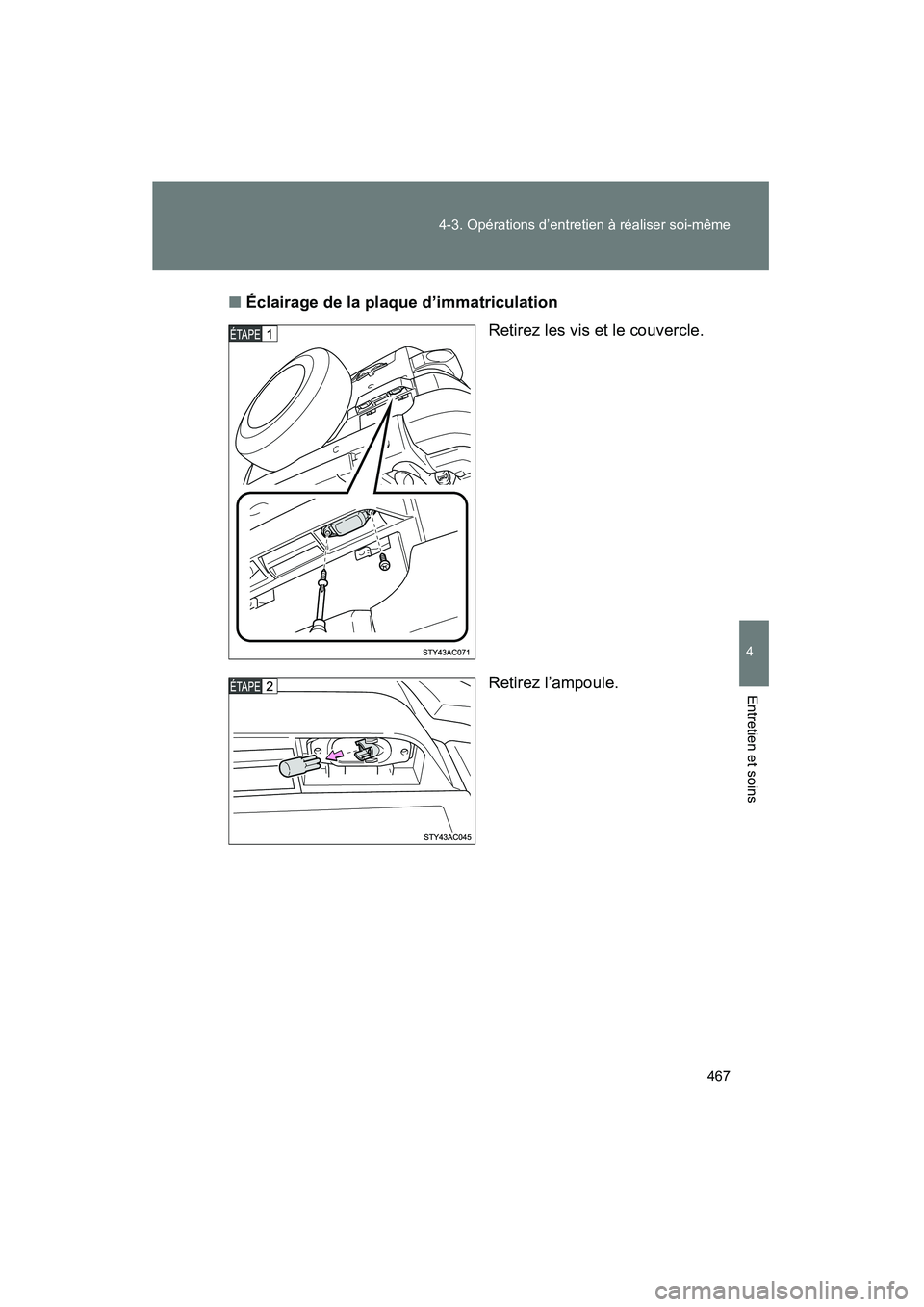

Éclairage de la plaque d’immatriculation
Retirez les vis et le couvercle.
Retirez l’ampoule.

468 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)■

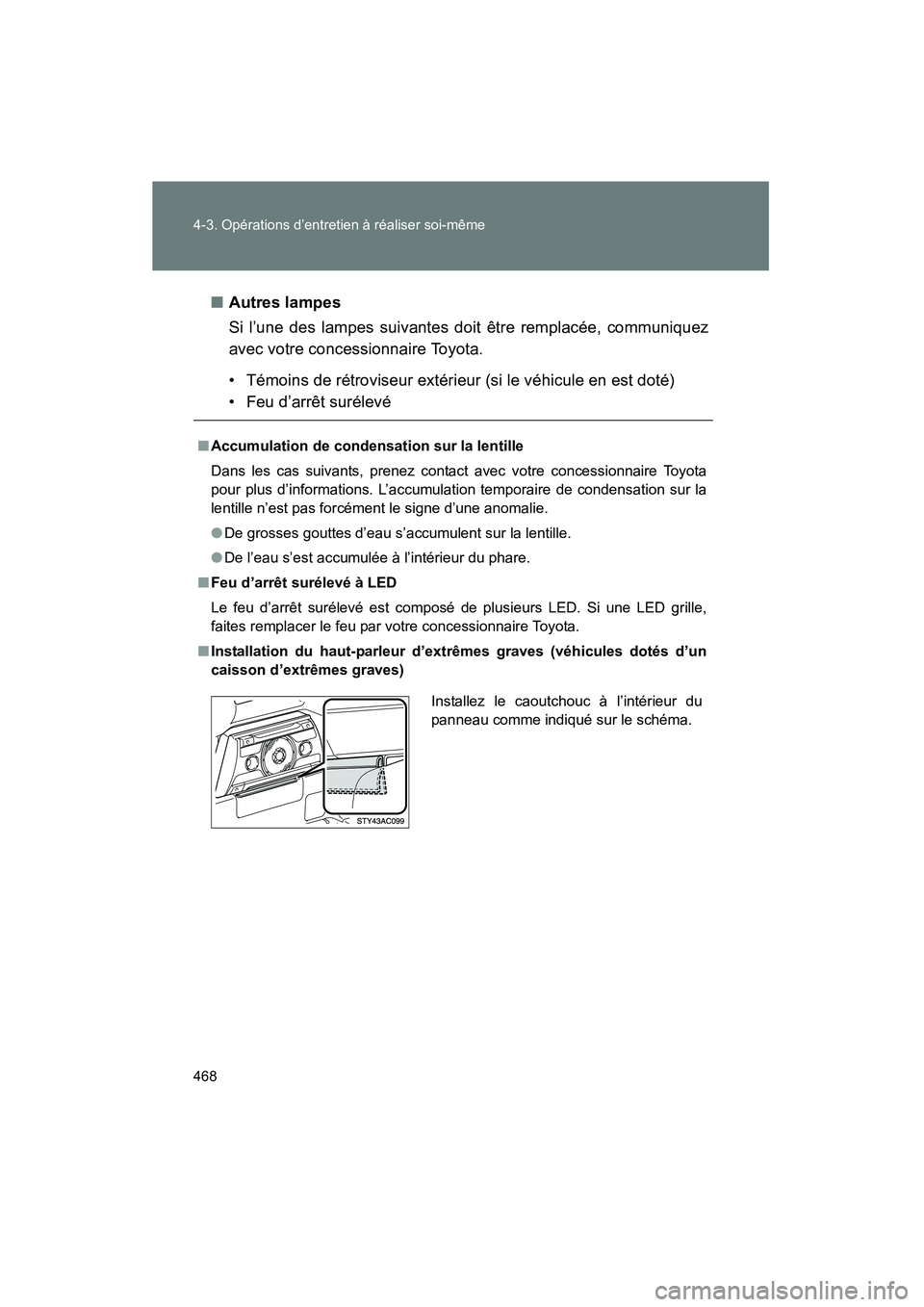

Autres lampes
Si l’une des lampes suivantes doit être remplacée, communiquez
avec votre concessionnaire Toyota.
• Témoins de rétroviseur extérieur (si le véhicule en est doté)
• Feu d’arrêt surélevé
■Accumulation de condensation sur la lentille
Dans les cas suivants, prenez contact avec votre concessionnaire Toyota
pour plus d’informations. L’accumulation temporaire de condensation sur la
lentille n’est pas forcément le signe d’une anomalie.
● De grosses gouttes d’eau s’accumulent sur la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
■ Feu d’arrêt surélevé à LED
Le feu d’arrêt surélevé est composé de plusieurs LED. Si une LED grille,
faites remplacer le feu par votre concessionnaire Toyota.
■ Installation du haut-parleur d’ extrêmes graves (véhicules dotés d’un
caisson d’extrêmes graves)
Installez le caoutchouc à l’intérieur du
panneau comme indiqué sur le schéma.

469
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)

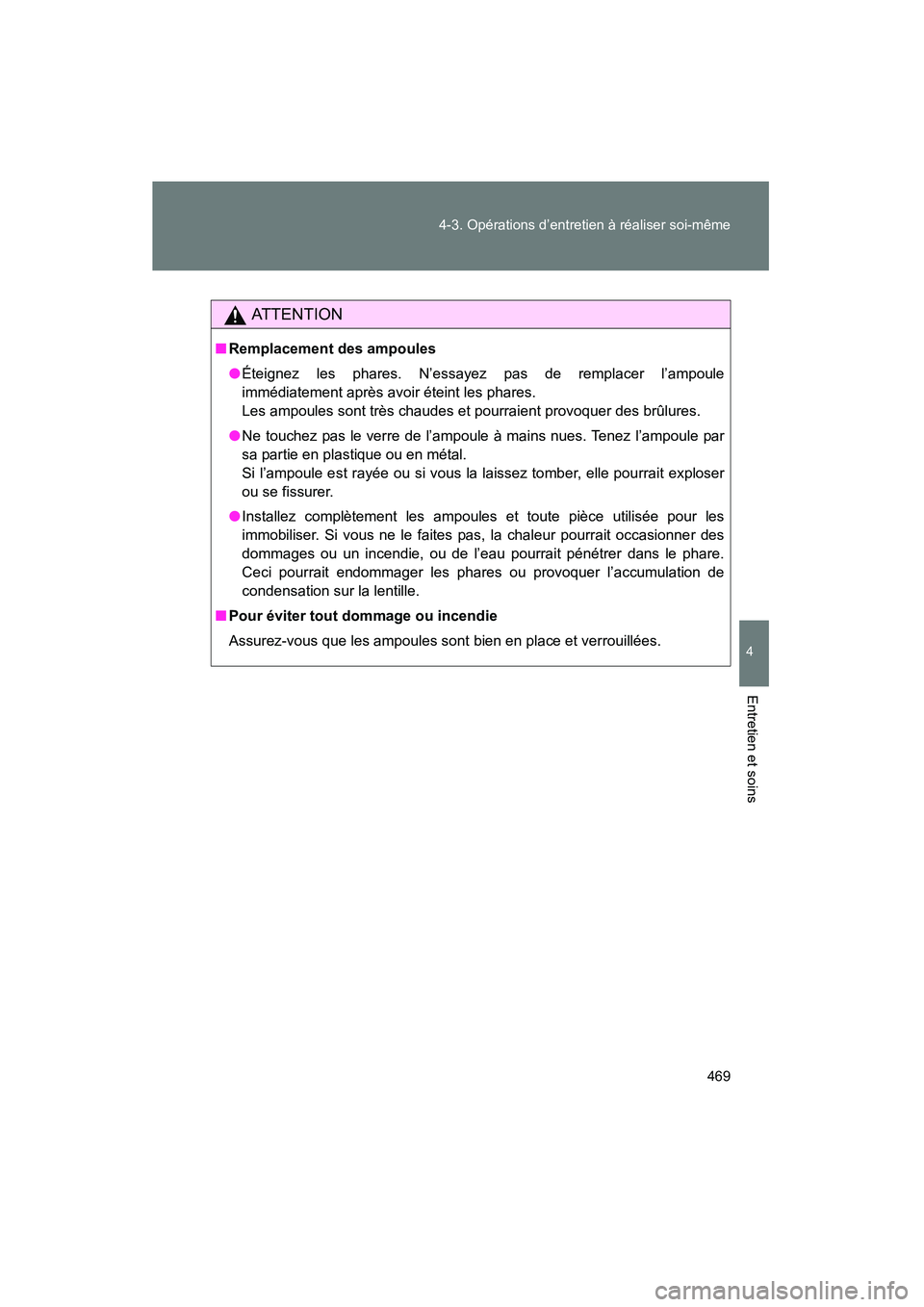

AT T E N T I O N
■
Remplacement des ampoules
●Éteignez les phares. N’essayez pas de remplacer l’ampoule
immédiatement après avoir éteint les phares.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
● Ne touchez pas le verre de l’ampoule à mains nues. Tenez l’ampoule par
sa partie en plastique ou en métal.
Si l’ampoule est rayée ou si vous la laissez tomber, elle pourrait exploser
ou se fissurer.
● Installez complètement les ampoules et toute pièce utilisée pour les
immobiliser. Si vous ne le faites pas, la chaleur pourrait occasionner des
dommages ou un incendie, ou de l’eau pourrait pénétrer dans le phare.
Ceci pourrait endommager les phares ou provoquer l’accumulation de
condensation sur la lentille.
■ Pour éviter tout dommage ou incendie
Assurez-vous que les ampoules sont bien en place et verrouillées.

470 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)
