2012 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

87
1-7. Informations sur la sécurité
1
Avant de conduire
FJ CRUISER_D_(35A60D)

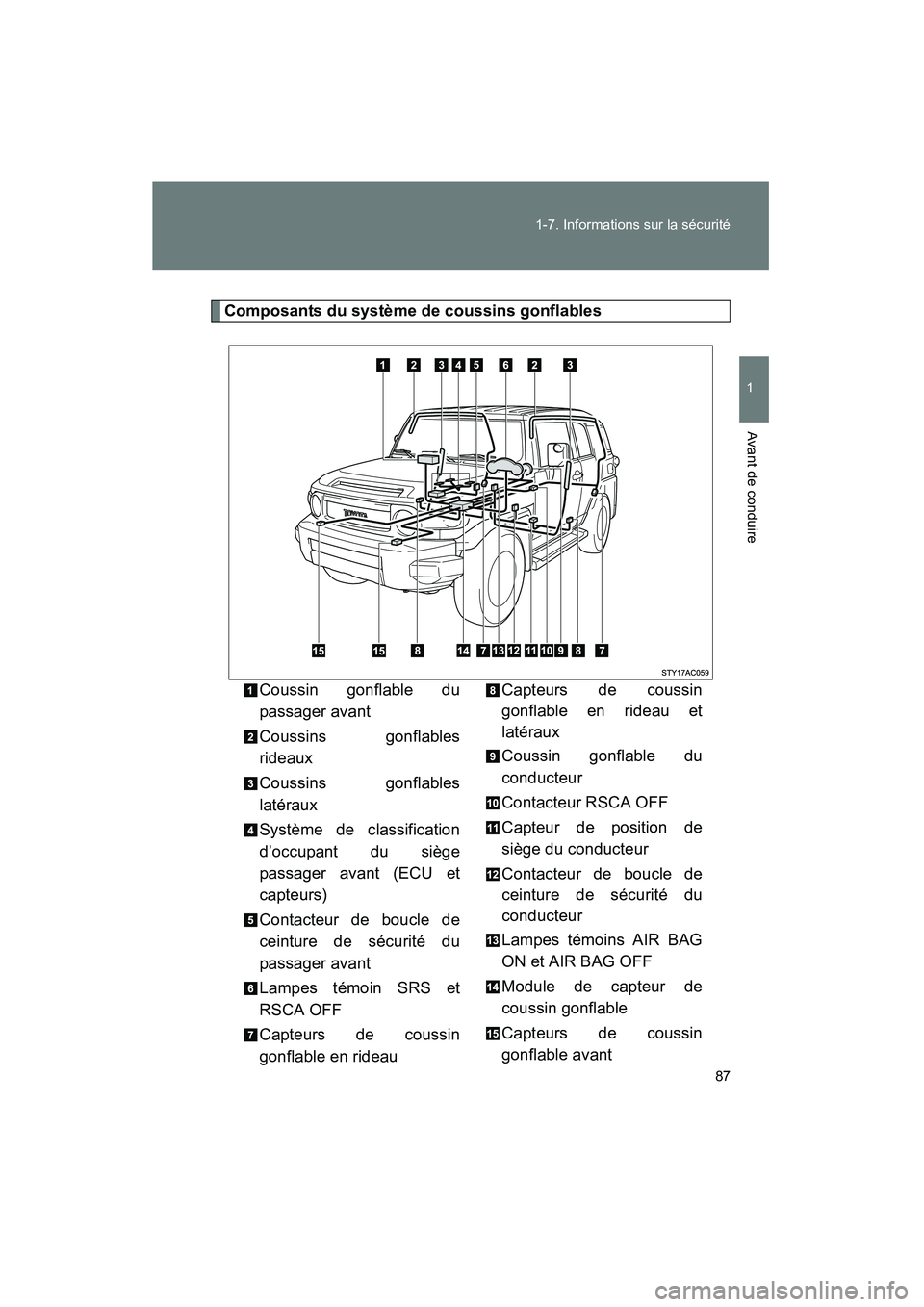

Composants du système de coussins gonflables
Coussin gonflable du
passager avant
Coussins gonflables
rideaux
Coussins gonflables
latéraux
Système de classification
d’occupant du siège
passager avant (ECU et
capteurs)
Contacteur de boucle de
ceinture de sécurité du
passager avant
Lampes témoin SRS et
RSCA OFF
Capteurs de coussin
gonflable en rideau Capteurs de coussin
gonflable en rideau et
latéraux
Coussin gonflable du
conducteur
Contacteur RSCA OFF
Capteur de position de
siège du conducteur
Contacteur de boucle de
ceinture de sécurité du
conducteur
Lampes témoins AIR BAG
ON et AIR BAG OFF
Module de capteur de
coussin gonflable
Capteurs de coussin
gonflable avant

88 1-7. Informations sur la sécurité

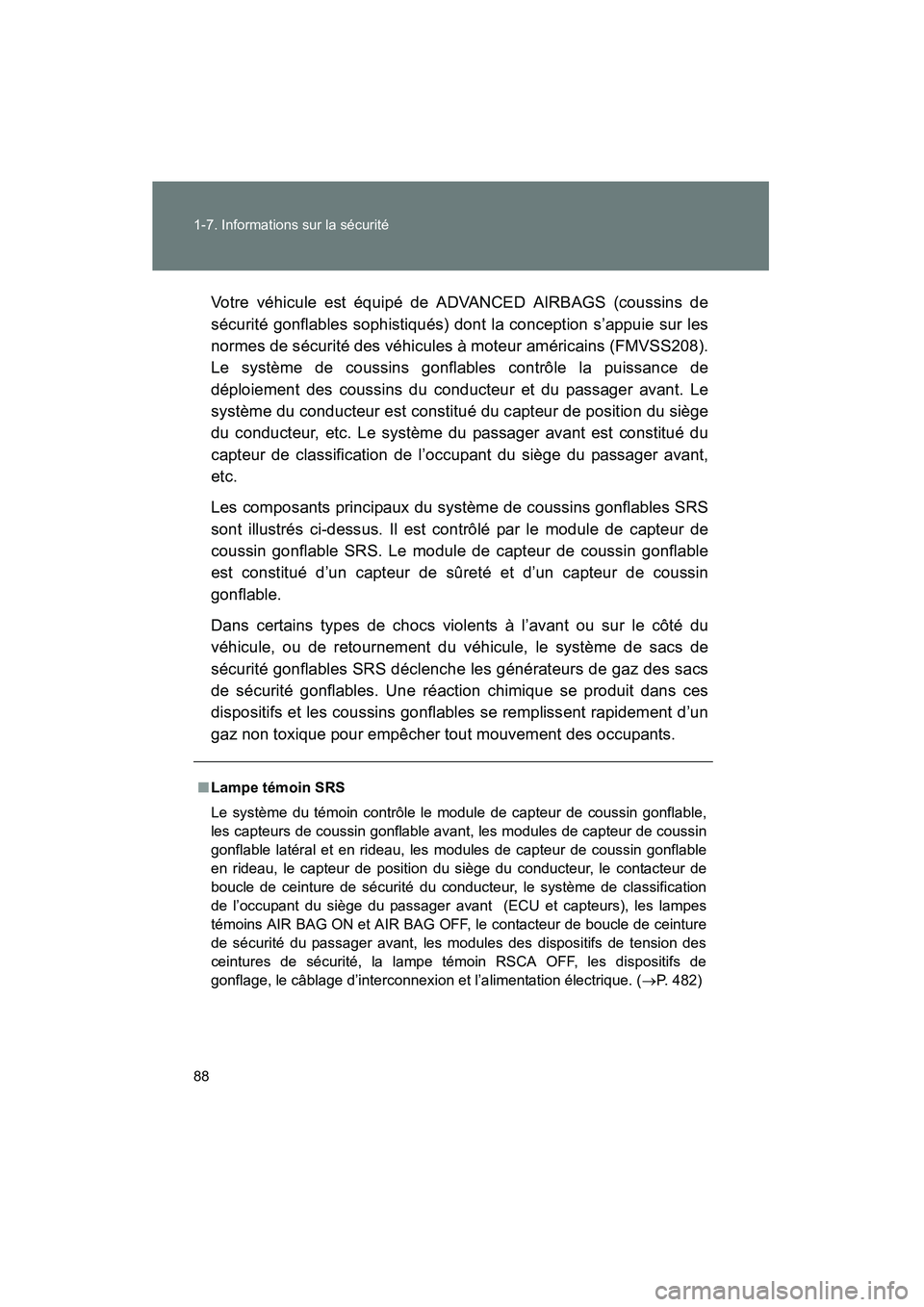

FJ CRUISER_D_(35A60D)Votre véhicule est équipé de ADVANCED AIRBAGS (coussins de
sécurité gonflables sophistiqués) dont la conception s’appuie sur les
normes de sécurité des véhicules à moteur américains (FMVSS208).
Le système de coussins gonflables contrôle la puissance de
déploiement des coussins du conducteur et du passager avant. Le
système du conducteur est constitué du capteur de position du siège
du conducteur, etc. Le système du passager avant est constitué du
capteur de classification de l’occupant du siège du passager avant,
etc.
Les composants principaux du système de coussins gonflables SRS
sont illustrés ci-dessus. Il est contrôlé par le module de capteur de
coussin gonflable SRS. Le module de capteur de coussin gonflable
est constitué d’un capteur de sûreté et d’un capteur de coussin
gonflable.
Dans certains types de chocs violents à l’avant ou sur le côté du
véhicule, ou de retournement du véhicule, le système de sacs de
sécurité gonflables SRS déclenche les générateurs de gaz des sacs
de sécurité gonflables. Une réaction chimique se produit dans ces
dispositifs et les coussins gonflables se remplissent rapidement d’un
gaz non toxique pour empêcher tout mouvement des occupants.
■
Lampe témoin SRS
Le système du témoin contrôle le module de capteur de coussin gonflable,
les capteurs de coussin gonflable avant, les modules de capteur de coussin
gonflable latéral et en rideau, les modules de capteur de coussin gonflable
en rideau, le capteur de position du siège du conducteur, le contacteur de
boucle de ceinture de sécurité du conducteur, le système de classification
de l’occupant du siège du passager avant (ECU et capteurs), les lampes
témoins AIR BAG ON et AIR BAG OFF, le contacteur de boucle de ceinture
de sécurité du passager avant, les modules des dispositifs de tension des
ceintures de sécurité, la lampe témoin RSCA OFF, les dispositifs de
gonflage, le câblage d’interconnexion et l’alimentation électrique. (→P. 482)

89
1-7. Informations sur la sécurité
1
Avant de conduire
FJ CRUISER_D_(35A60D)
■

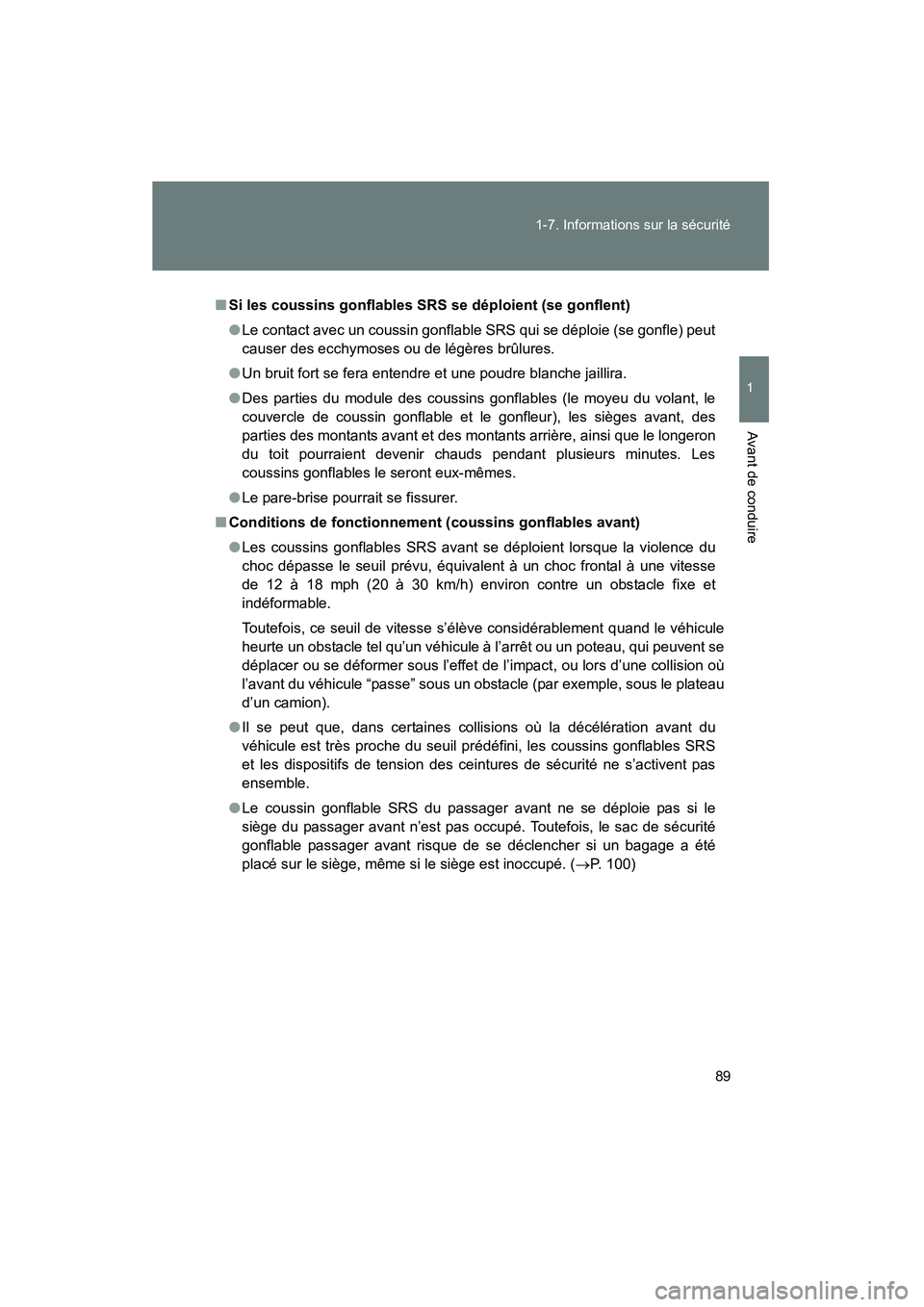

Si les coussins gonflables SRS se déploient (se gonflent)
●Le contact avec un coussin gonflable SRS qui se déploie (se gonfle) peut
causer des ecchymoses ou de légères brûlures.
● Un bruit fort se fera entendre et une poudre blanche jaillira.
● Des parties du module des coussins gonflables (le moyeu du volant, le
couvercle de coussin gonflable et le gonfleur), les sièges avant, des
parties des montants avant et des montants arrière, ainsi que le longeron
du toit pourraient devenir chauds pendant plusieurs minutes. Les
coussins gonflables le seront eux-mêmes.
● Le pare-brise pourrait se fissurer.
■ Conditions de fonctionnement (coussins gonflables avant)
●Les coussins gonflables SRS avant se déploient lorsque la violence du
choc dépasse le seuil prévu, équivalent à un choc frontal à une vitesse
de 12 à 18 mph (20 à 30 km/h) environ contre un obstacle fixe et
indéformable.
Toutefois, ce seuil de vitesse s’élève considérablement quand le véhicule
heurte un obstacle tel qu’un véhicule à l’arrêt ou un poteau, qui peuvent se
déplacer ou se déformer sous l’effet de l’impact, ou lors d’une collision où
l’avant du véhicule “passe” sous un obstacle (par exemple, sous le plateau
d’un camion).
● Il se peut que, dans certaines collisions où la décélération avant du
véhicule est très proche du seuil prédéfini, les coussins gonflables SRS
et les dispositifs de tension des ceintures de sécurité ne s’activent pas
ensemble.
● Le coussin gonflable SRS du passager avant ne se déploie pas si le
siège du passager avant n’est pas occupé. Toutefois, le sac de sécurité
gonflable passager avant risque de se déclencher si un bagage a été
placé sur le siège, même si le siège est inoccupé. ( →P. 100)

90 1-7. Informations sur la sécurité
FJ CRUISER_D_(35A60D)

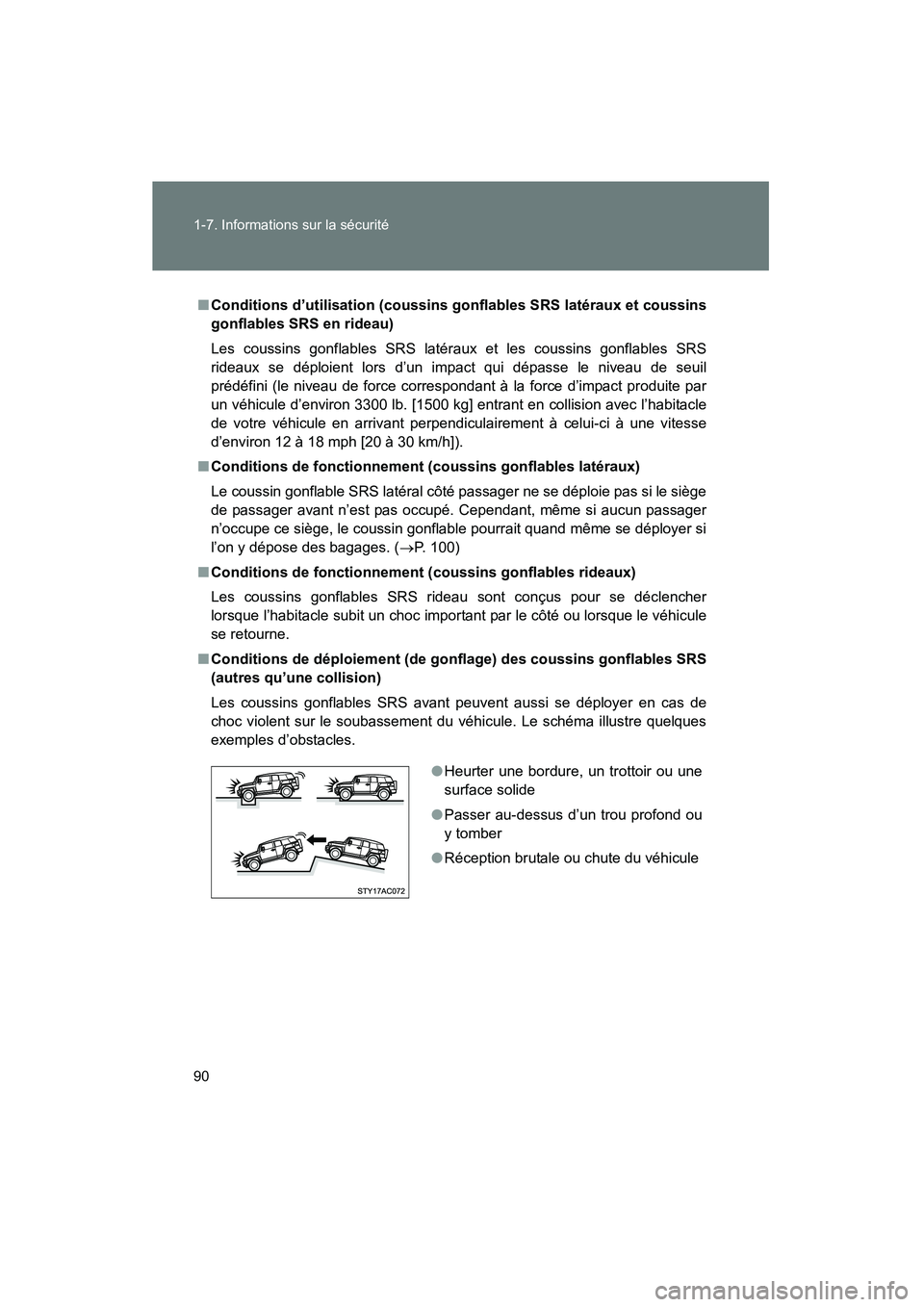

■Conditions d’utilisation (coussins gonflables SRS latéraux et coussins
gonflables SRS en rideau)
Les coussins gonflables SRS latéraux et les coussins gonflables SRS
rideaux se déploient lors d’un impa ct qui dépasse le niveau de seuil
prédéfini (le niveau de force correspondant à la force d’impact produite par
un véhicule d’environ 3300 lb. [1500 kg] entrant en collision avec l’habitacle
de votre véhicule en arrivant perpendi culairement à celui-ci à une vitesse
d’environ 12 à 18 mph [20 à 30 km/h]).
■ Conditions de fonctionnement (coussins gonflables latéraux)
Le coussin gonflable SRS latéral côté passager ne se déploie pas si le siège
de passager avant n’est pas occupé. Cependant, même si aucun passager
n’occupe ce siège, le coussin gonflable pourrait quand même se déployer si
l’on y dépose des bagages. ( →P. 100)
■ Conditions de fonctionnement (coussins gonflables rideaux)
Les coussins gonflables SRS rideau sont conçus pour se déclencher
lorsque l’habitacle subit un choc important par le côté ou lorsque le véhicule
se retourne.
■ Conditions de déploiement (de gonflage) des coussins gonflables SRS
(autres qu’une collision)
Les coussins gonflables SRS avant peuvent aussi se déployer en cas de
choc violent sur le soubassement du véhicule. Le schéma illustre quelques
exemples d’obstacles.
●Heurter une bordure, un trottoir ou une
surface solide
● Passer au-dessus d’un trou profond ou
y tomber
● Réception brutale ou chute du véhicule

91
1-7. Informations sur la sécurité
1
Avant de conduire
FJ CRUISER_D_(35A60D)

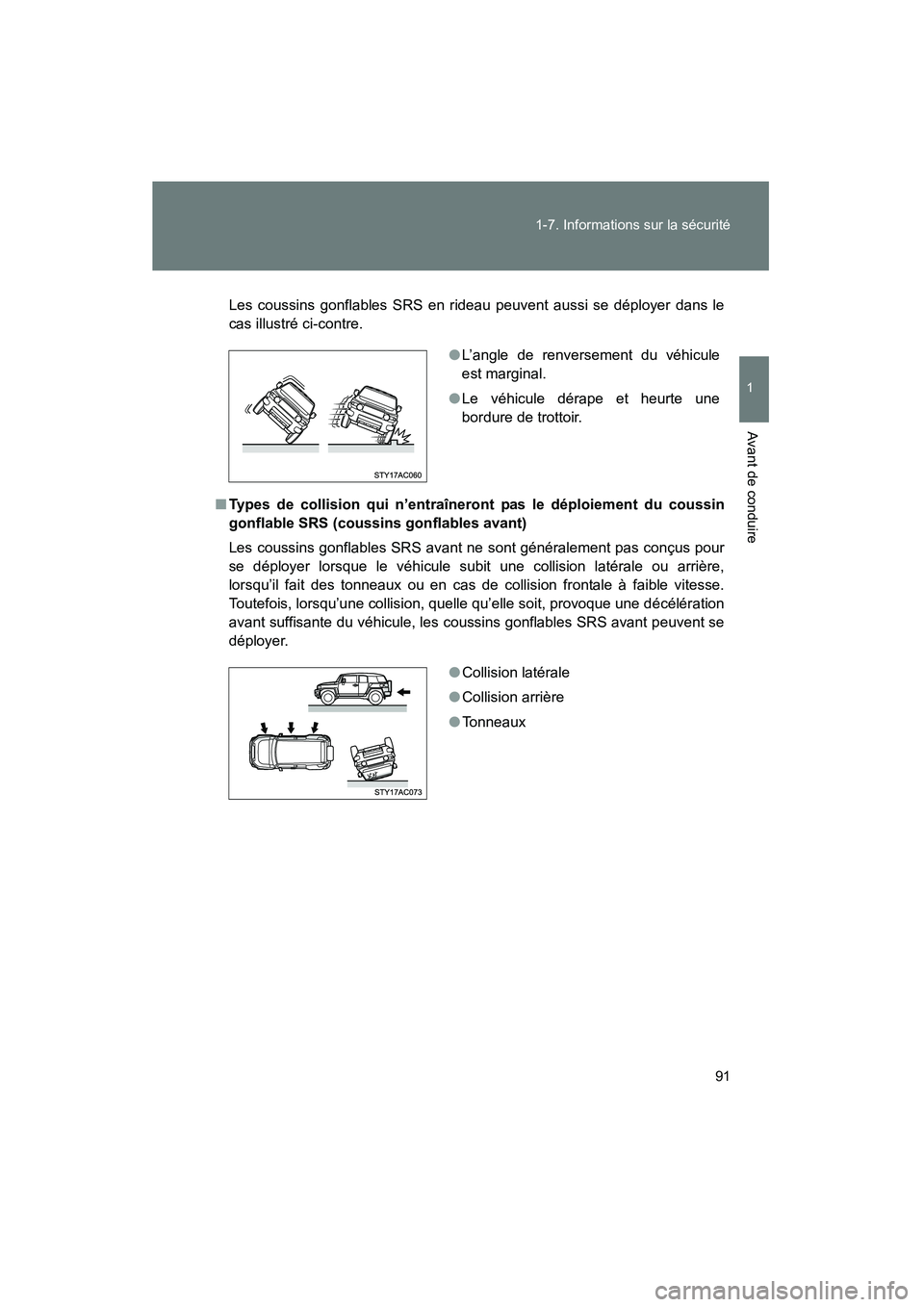

Les coussins gonflables SRS en rideau peuvent aussi se déployer dans le
cas illustré ci-contre.
■ Types de collision qui n’entraîneront pas le déploiement du coussin
gonflable SRS (coussins gonflables avant)
Les coussins gonflables SRS avant ne sont généralement pas conçus pour
se déployer lorsque le véhicule subit une collision latérale ou arrière,
lorsqu’il fait des tonneaux ou en cas de collision frontale à faible vitesse.
Toutefois, lorsqu’une collision, quelle qu’elle soit, provoque une décélération
avant suffisante du véhicule, les coussins gonflables SRS avant peuvent se
déployer. ●
L’angle de renversement du véhicule
est marginal.
● Le véhicule dérape et heurte une
bordure de trottoir.
●Collision latérale
● Collision arrière
● Tonneaux

92 1-7. Informations sur la sécurité
FJ CRUISER_D_(35A60D)
■Types de collision qui n’entraîneront pas le déploiement du coussin
gonflable SRS (coussins gonflables latéraux et coussins gonflables en
rideau)
Il est possible que le système des coussins gonflables SRS latéraux et en
rideau ne s’active pas en cas de collision latérale sous certains angles ou si
cette collision latérale ne se produit pas à hauteur de l’habitacle.
Les coussins gonflables SRS latéraux ne sont généralement pas conçus
pour se déployer lorsque le véhicule subit une collision frontale ou arrière,
lorsqu’il fait des tonneaux ou en cas de collision latérale à faible vitesse.
Les coussins gonflables SRS en rideau ne sont généralement pas conçus
pour se déployer lorsque le véhicule subit une collision frontale ou arrière,
lorsqu’il bascule vers l’avant ou en cas de collision latérale à faible vitesse. ●
Collision latérale extérieure à l’habitacle
● Collision latérale en oblique
●Collision frontale
● Collision arrière
● Tonneaux
●Collision frontale
● Collision arrière
● Basculement avant

93
1-7. Informations sur la sécurité
1
Avant de conduire
FJ CRUISER_D_(35A60D)
■

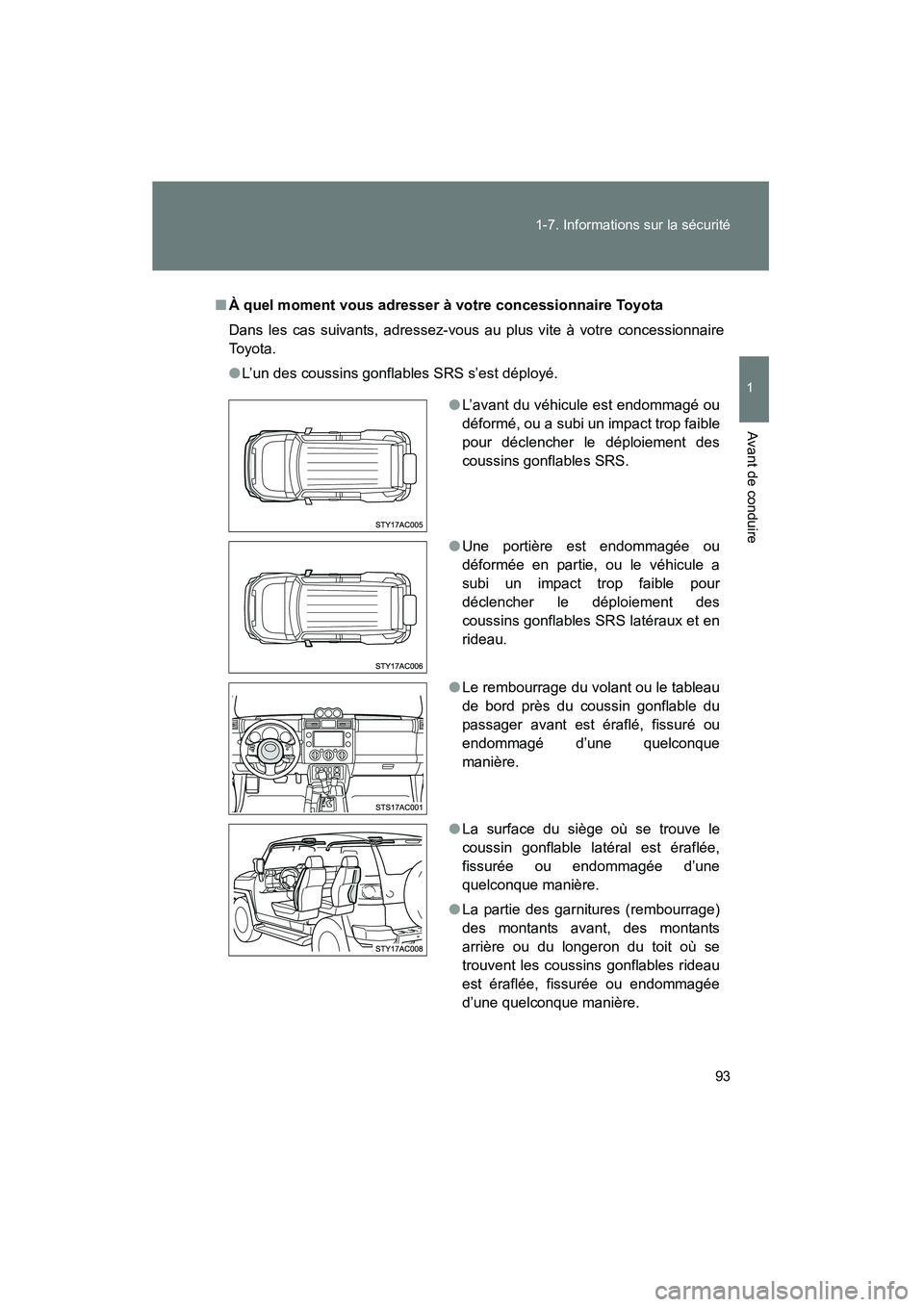

À quel moment vous adresser à votre concessionnaire Toyota
Dans les cas suivants, adressez-vous au plus vite à votre concessionnaire
To y o t a .
●L’un des coussins gonflables SRS s’est déployé.
●L’avant du véhicule est endommagé ou
déformé, ou a subi un impact trop faible
pour déclencher le déploiement des
coussins gonflables SRS.
● Une portière est endommagée ou
déformée en partie, ou le véhicule a
subi un impact trop faible pour
déclencher le déploiement des
coussins gonflables SRS latéraux et en
rideau.
● Le rembourrage du volant ou le tableau
de bord près du coussin gonflable du
passager avant est éraflé, fissuré ou
endommagé d’une quelconque
manière.
● La surface du siège où se trouve le
coussin gonflable latéral est éraflée,
fissurée ou endommagée d’une
quelconque manière.
● La partie des garnitures (rembourrage)
des montants avant, des montants
arrière ou du longeron du toit où se
trouvent les coussins gonflables rideau
est éraflée, fissurée ou endommagée
d’une quelconque manière.

94 1-7. Informations sur la sécurité
FJ CRUISER_D_(35A60D)

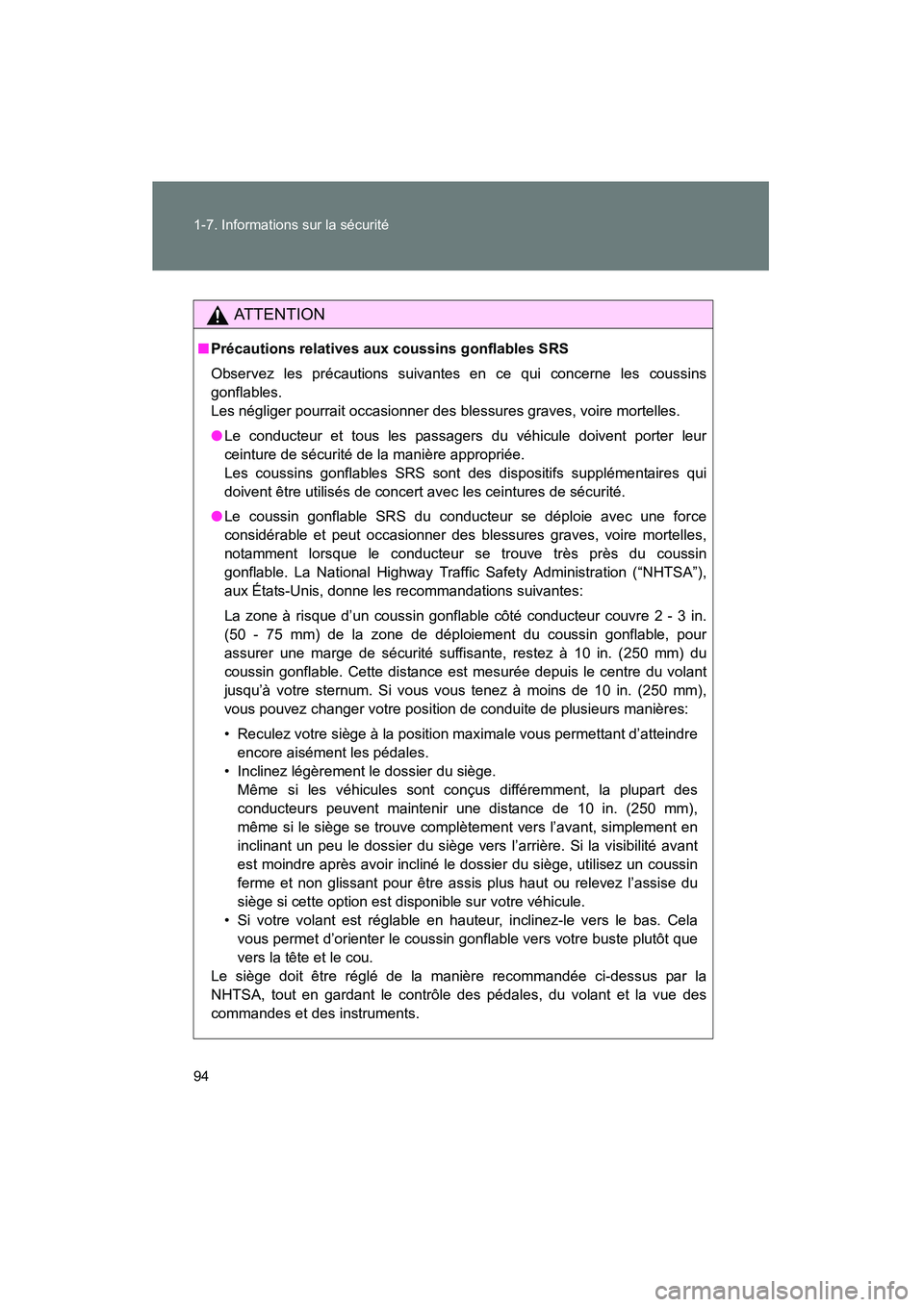

AT T E N T I O N
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins
gonflables.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
● Le conducteur et tous les passagers du véhicule doivent porter leur
ceinture de sécurité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui
doivent être utilisés de concert avec les ceintures de sécurité.
● Le coussin gonflable SRS du conducteur se déploie avec une force
considérable et peut occasionner des blessures graves, voire mortelles,
notamment lorsque le conducteur se trouve très près du coussin
gonflable. La National Highway Traffi c Safety Administration (“NHTSA”),
aux États-Unis, donne les recommandations suivantes:
La zone à risque d’un coussin gonflable côté conducteur couvre 2 - 3 in.
(50 - 75 mm) de la zone de déploiement du coussin gonflable, pour
assurer une marge de sécurité suffisante, restez à 10 in. (250 mm) du
coussin gonflable. Cette distance est mesurée depuis le centre du volant
jusqu’à votre sternum. Si vous vous tenez à moins de 10 in. (250 mm),
vous pouvez changer votre position de conduite de plusieurs manières:
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus différemment, la plupart des
conducteurs peuvent maintenir une distance de 10 in. (250 mm),
même si le siège se trouve complètement vers l’avant, simplement en
inclinant un peu le dossier du siège vers l’arrière. Si la visibilité avant
est moindre après avoir incliné le dossier du siège, utilisez un coussin
ferme et non glissant pour être assis plus haut ou relevez l’assise du
siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet d’orienter le coussin gonflable vers votre buste plutôt que
vers la tête et le cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la
NHTSA, tout en gardant le contrôle des pédales, du volant et la vue des
commandes et des instruments.
