2012 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

455
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
29 EFI
20 AEFI NO.2, système d’injection de
carburant multipoint/système
d’injection séquentielle de carburant
multipoints
30 TOWING NO.2 30 A Pas de circuit
31 DR/LCK 20 ASystème de verrouillage de porte,
système de communication
Multiplex
32 TOWING 15 A Convertisseur de remorquage
33 RADIO NO.2 20 A Système audio
34 AIR PMP 50 A Pas de circuit
35 AM1 50 AACC, ECU-IG, IG1, RR WSH, FR
WIP-WSH, 4WD/DIFF et STA
36 J/B 50 A TAIL, PWR OUTLET, POWER
37 ABS MTR 40 A Système antiblocage des freins,
système de commande de stabilité
du véhicule, système de régulateur
de traction, système de régulateur
de traction active, système AUTO
LSD
38 AM2 30 AIGN et GAUGE, système d’injection
de carburant multipoint/système
d’injection séquentielle de carburant
multipoints, système de démarrage
39 ABS SOL 30 A Système antiblocage des freins,
système de commande de stabilité
du véhicule, système de régulateur
de traction, système de régulateur
de traction active, système AUTO
LSD
40 ALT 120 AAM1, 400W INV, DEFOG, DEFOG
NO.2, STOP, OBD, J/B, TOWING
TAIL, AUX LP et OFFROAD LP
FusibleAmpérageCircuit

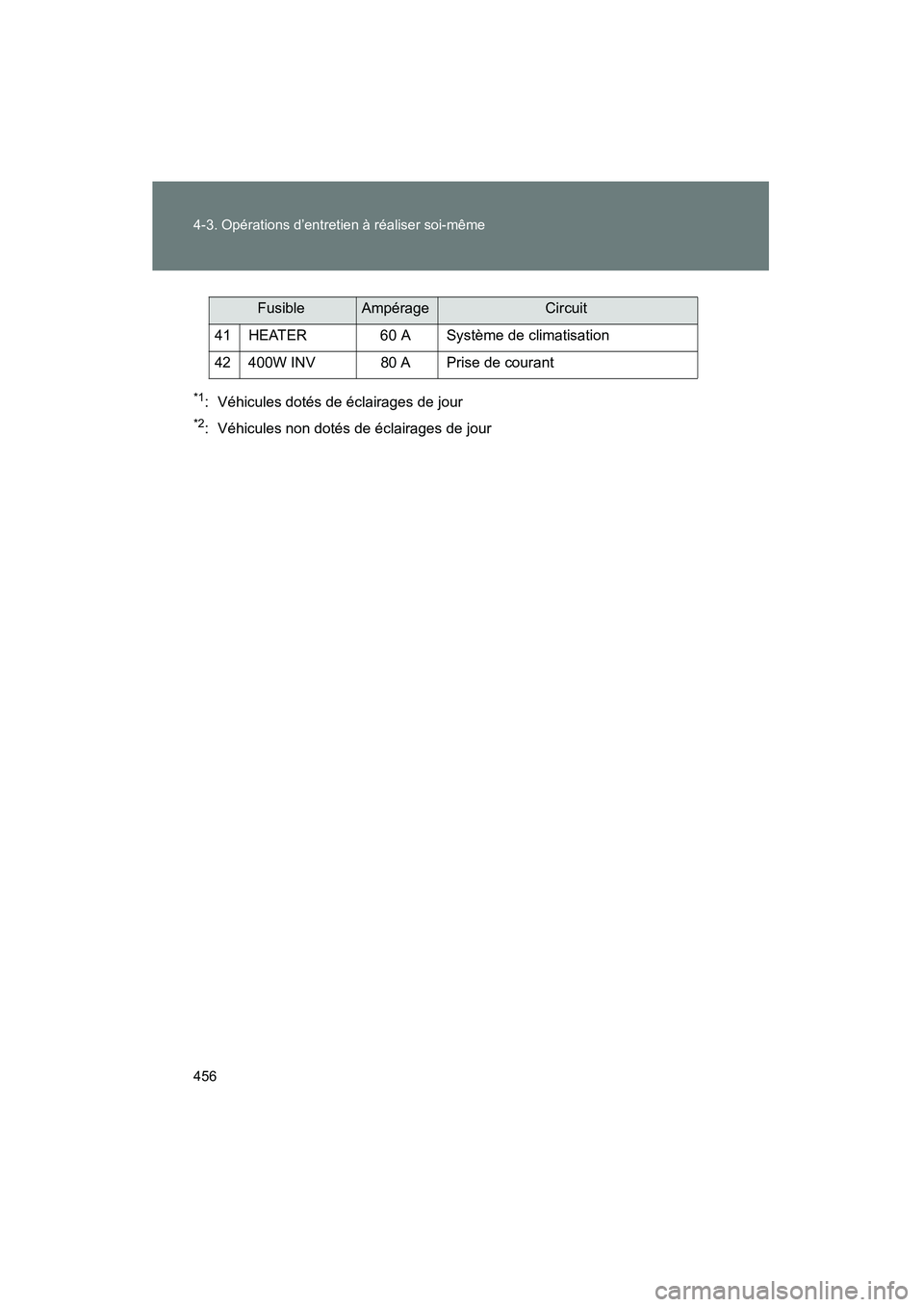

456 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)
*1: Véhicules dotés de éclairages de jour
*2: Véhicules non dotés de éclairages de jour41 HEATER 60 A Système de climatisation
42 400W INV 80 A Prise de courant
FusibleAmpérageCircuit

457
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
■

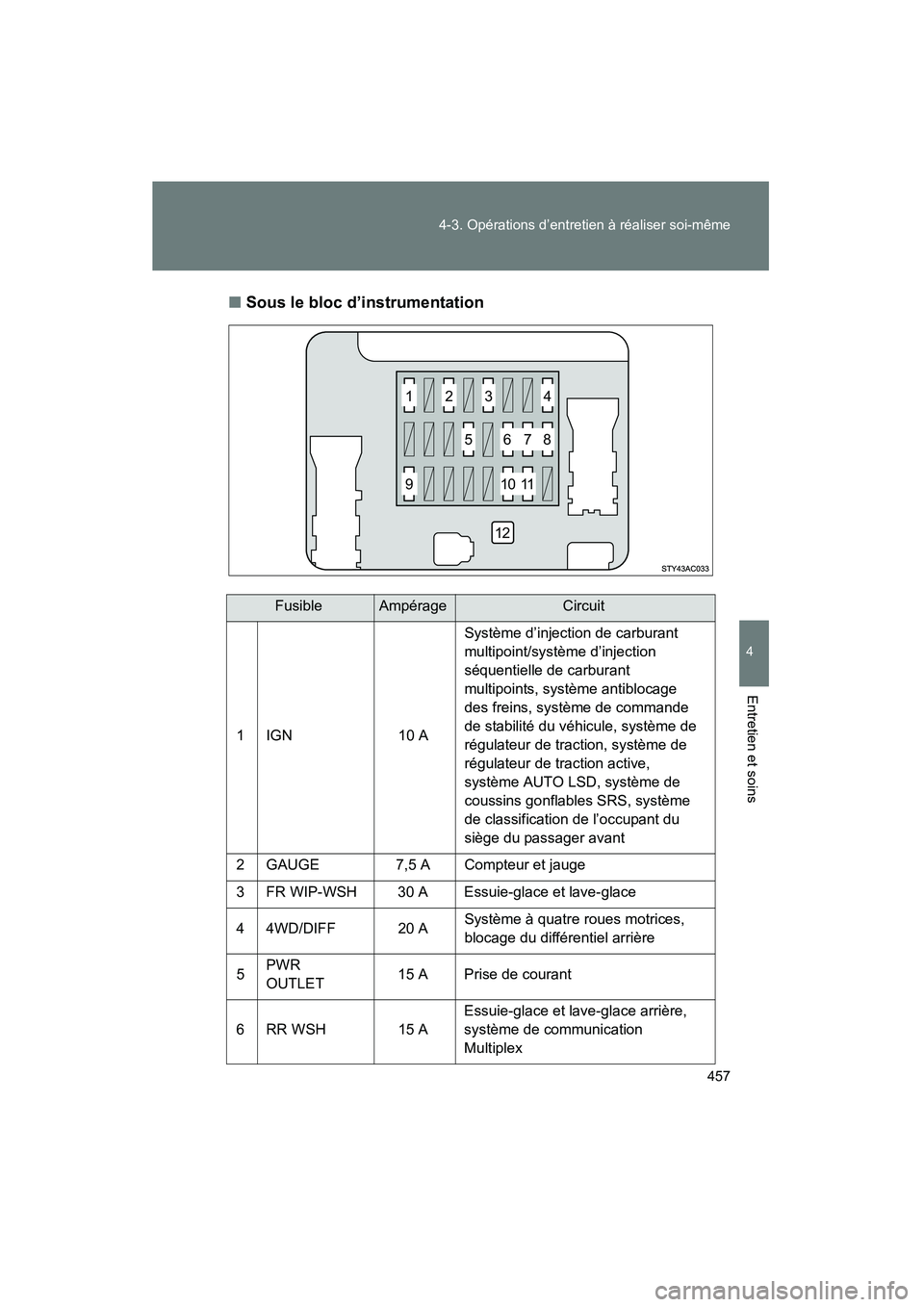

Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1 IGN 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, système antiblocage
des freins, système de commande
de stabilité du véhicule, système de
régulateur de traction, système de
régulateur de traction active,
système AUTO LSD, système de
coussins gonflables SRS, système
de classification de l’occupant du
siège du passager avant
2 GAUGE 7,5 A Compteur et jauge
3 FR WIP-WSH 30 A Essuie-glace et lave-glace
4 4WD/DIFF 20 A Système à quatre roues motrices,
blocage du différentiel arrière
5 PWR
OUTLET 15 A Prise de courant
6 RR WSH 15 A Essuie-glace et lave-glace arrière,
système de communication
Multiplex
1
5678
91 011
12
23 4

458 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)
7 ECU-IG10 ASystème antiblocage des freins,
système de commande de stabilité
du véhicule, système de régulateur
de traction, système de régulateur
de traction active, système AUTO
LSD, système de régulateur de
vitesse, système de verrouillage de
hayon, système de verrouillage du
levier de changement de vitesse,
système de communication
Multiplex, système de surveillance
de la pression de gonflage des
pneus
8 IG1 15 AClignotants, système de
climatisation, système de charge,
contacteur de désactivation de
démarrage à l’embrayage, système
antiblocage des freins, système de
régulateur de traction, système de
régulateur de traction active,
système de commande de stabilité
du véhicule, système AUTO LSD,
feux de recul, système d’aide au
stationnement intuitif, blocage du
différentiel arrière, prise de courant,
instrument annexe, compteur et
jauge, système de contrôle de
visibilité arrière
9 STA 7,5 ASystème de démarrage, contacteur
de désactivation de démarrage à
l’embrayage, prise de courant
10 TAIL 10 AFeux arrière, éclairage de plaque
d’immatriculation, feux de position,
commande d’éclairage du tableau
de bord, éclairages
FusibleAmpérageCircuit

459
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
11 A C C
7 , 5 ASystème de verrouillage du levier de
changement de vitesse, rétroviseurs
extérieurs, système audio, prise de
courant, montre, instrument annexe,
système de communication
Multiplex
12 POWER 30 A Vitres électriques
■ Après avoir remplacé un fusible
●Si la lampe ne s’allume toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. ( →P. 461)
● Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne jamais modifier un fusible ni la boîte à fusibles.
FusibleAmpérageCircuit

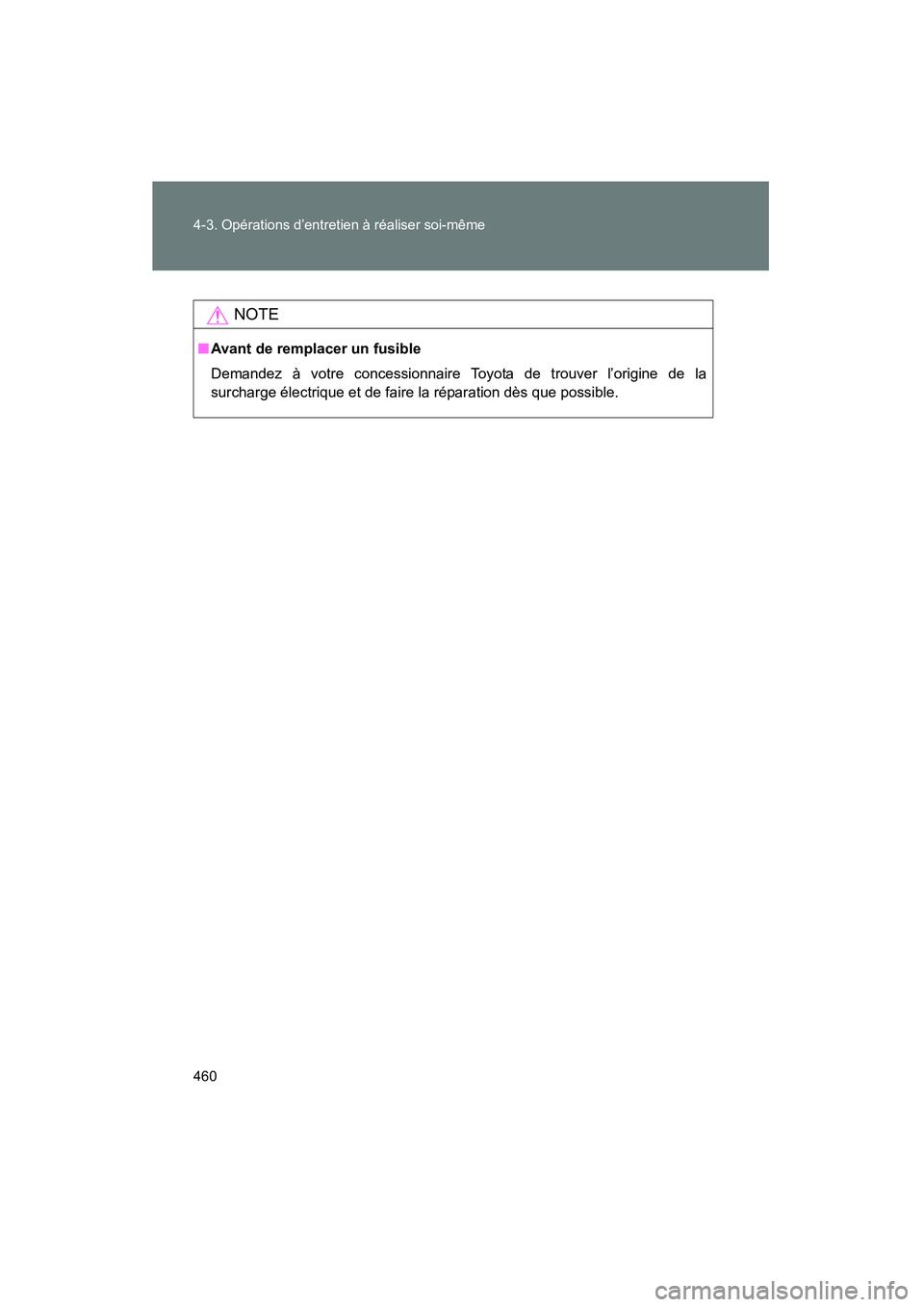

460 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation dès que possible.

461
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, communiquez avec votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 533)
■ Emplacement des ampoules avant
Phares et
éclairages de jour
(si le véhicule en
est doté)
Clignotants/feux de
stationnement avant et
feux latéraux avant

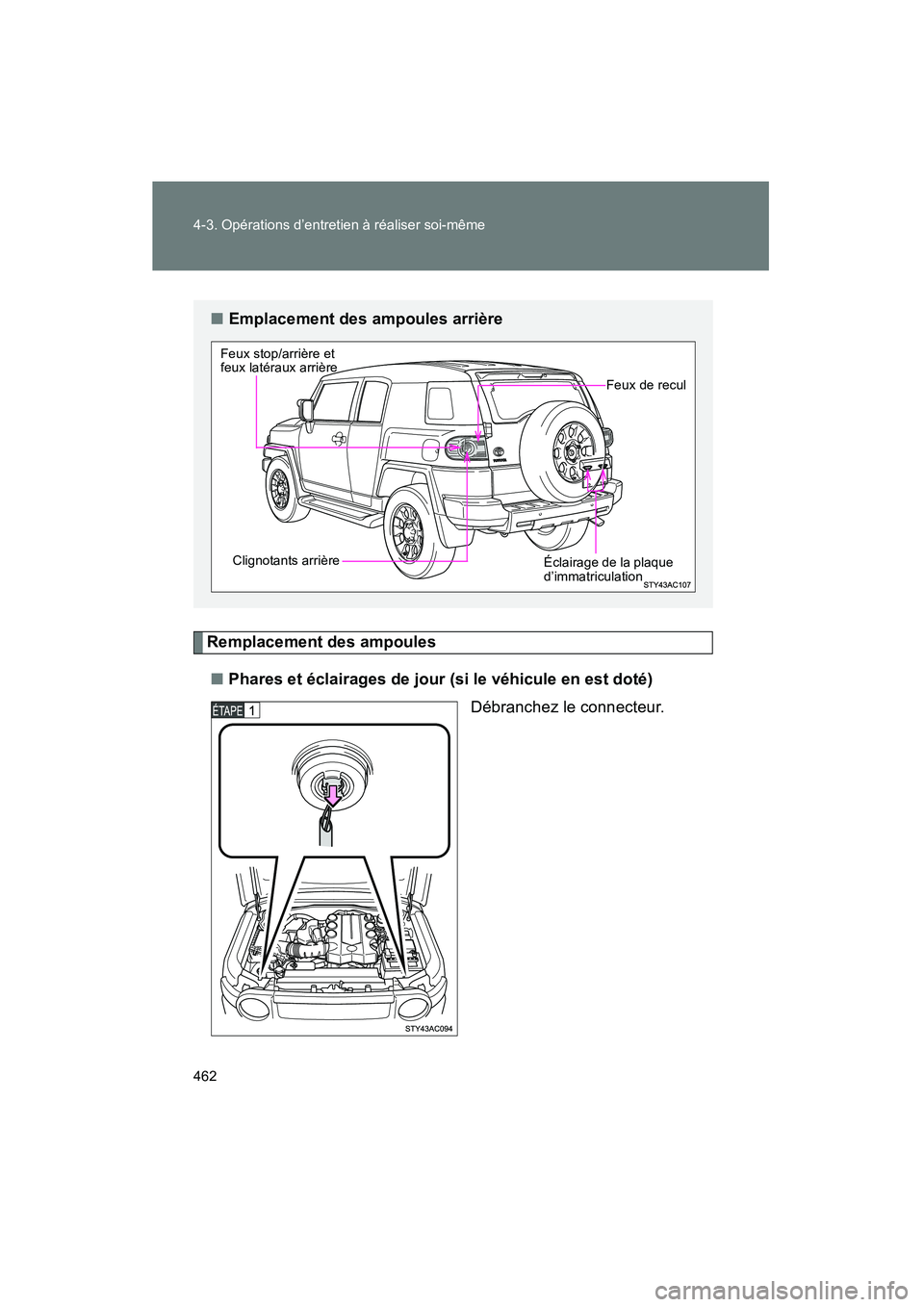

462 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)
Remplacement des ampoules■ Phares et éclairages de jour (si le véhicule en est doté)
Débranchez le connecteur.
■Emplacement des ampoules arrière
Feux stop/arrière et
feux latéraux arrière
Clignotants arrière
Éclairage de la plaque
d’immatriculation
Feux de recul
