2012 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

447
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
■

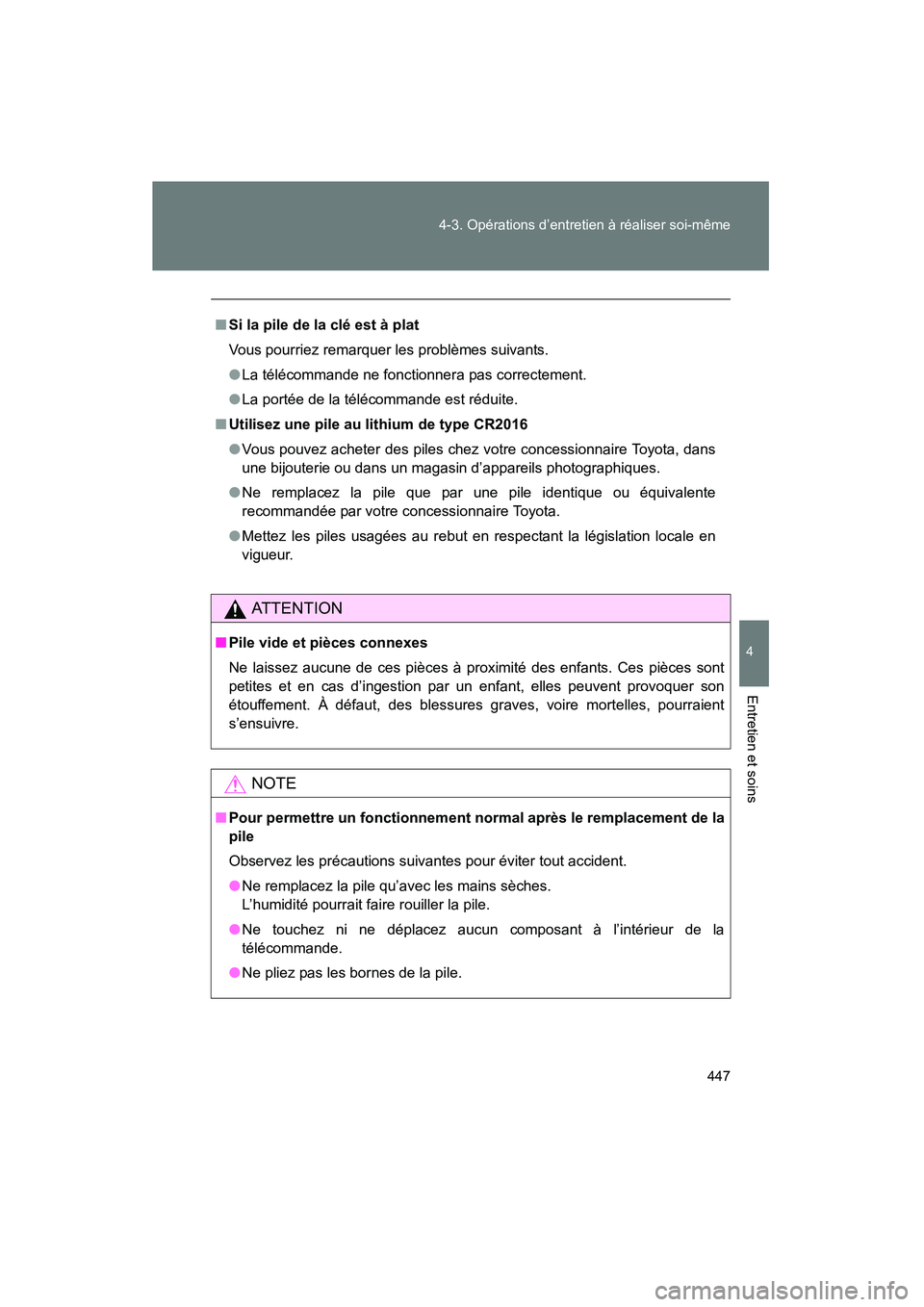

Si la pile de la clé est à plat
Vous pourriez remarquer les problèmes suivants.
●La télécommande ne fonctionnera pas correctement.
● La portée de la télécommande est réduite.
■ Utilisez une pile au lithium de type CR2016
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
une bijouterie ou dans un magasin d’appareils photographiques.
● Ne remplacez la pile que par une pile identique ou équivalente
recommandée par votre concessionnaire Toyota.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
AT T E N T I O N
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants. Ces pièces sont
petites et en cas d’ingestion par un enfant, elles peuvent provoquer son
étouffement. À défaut, des blessures graves, voire mortelles, pourraient
s’ensuivre.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la
télécommande.
● Ne pliez pas les bornes de la pile.

448
4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)

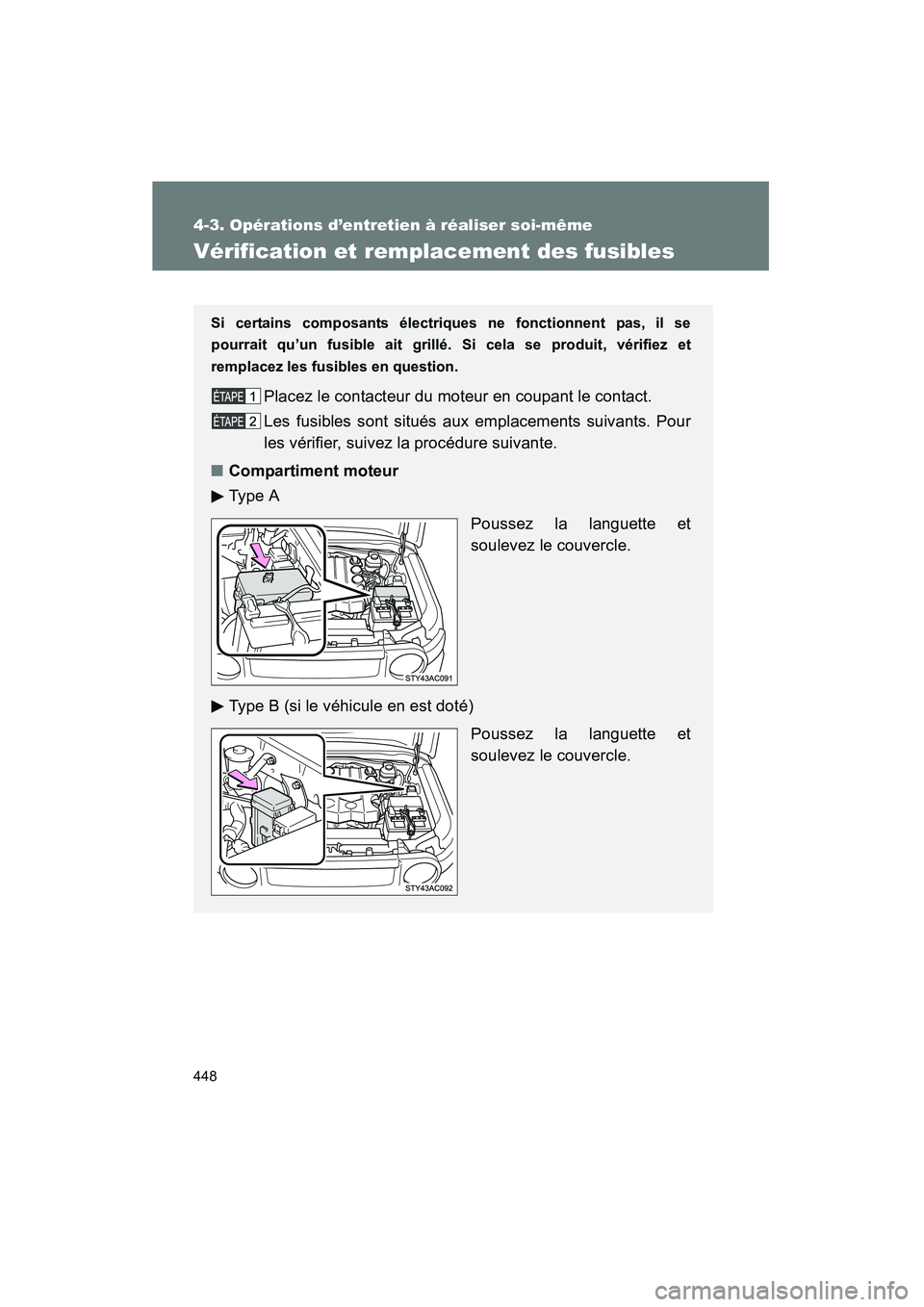

Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se
pourrait qu’un fusible ait grillé. Si cela se produit, vérifiez et
remplacez les fusibles en question.
Placez le contacteur du moteur en coupant le contact.
Les fusibles sont situés aux emplacements suivants. Pour
les vérifier, suivez la procédure suivante.
■ Compartiment moteur
Ty p e A
Poussez la languette et
soulevez le couvercle.
Type B (si le véhicule en est doté) Poussez la languette et
soulevez le couvercle.

449
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)
■

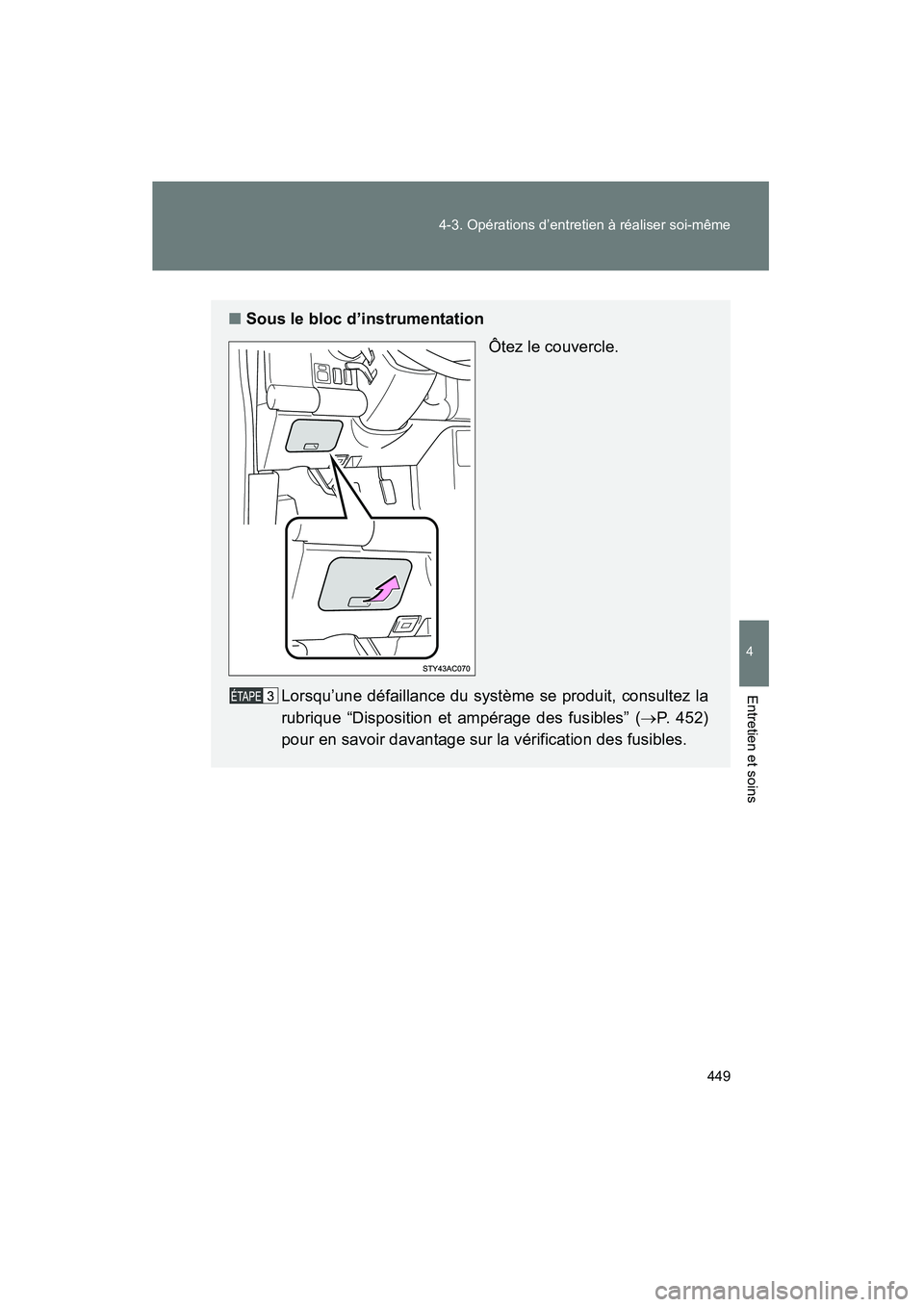

Sous le bloc d’instrumentation
Ôtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et ampérage des fusibles” ( →P. 452)
pour en savoir davantage sur la vérification des fusibles.

450 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)

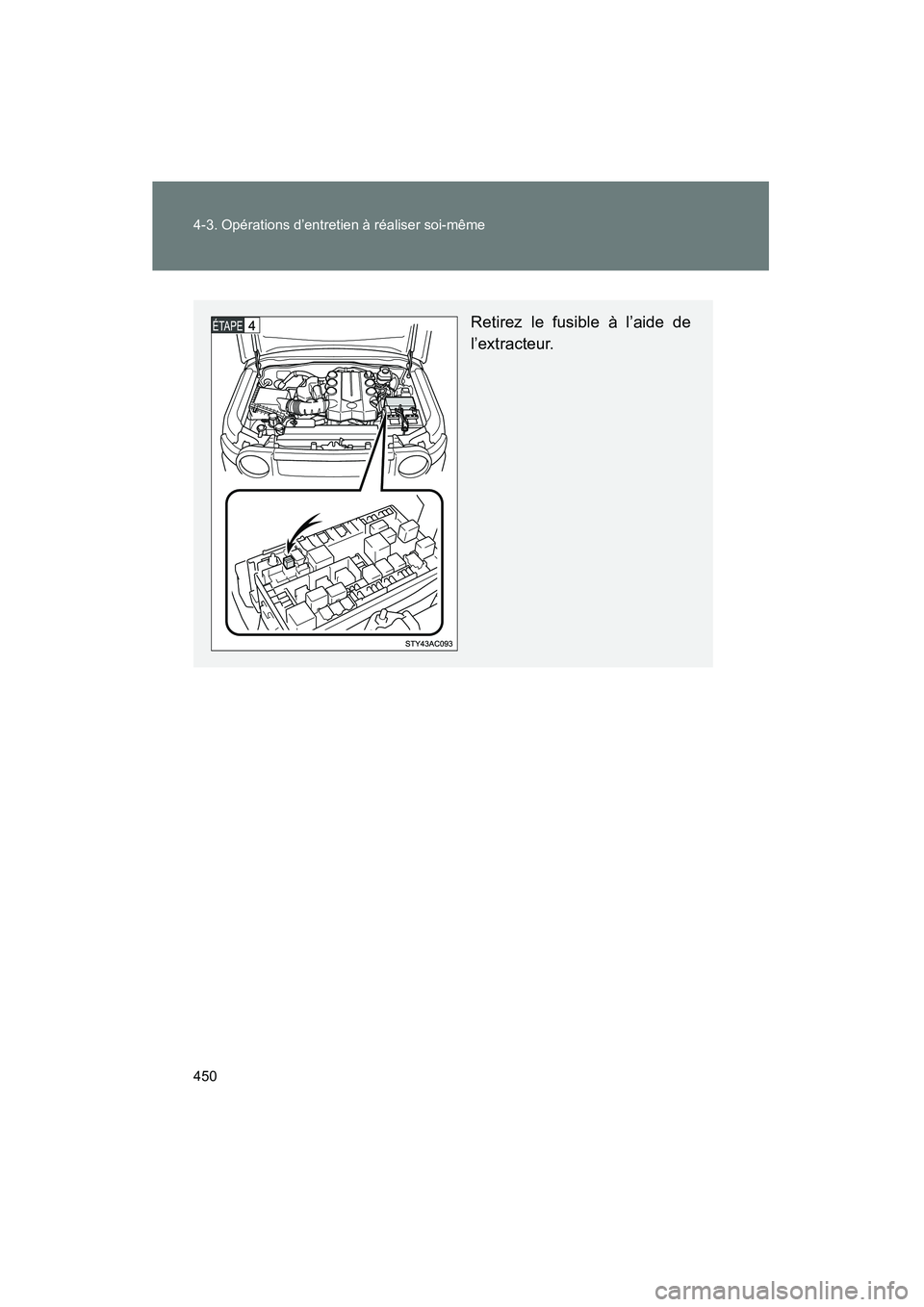

Retirez le fusible à l’aide de
l’extracteur.

451
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)

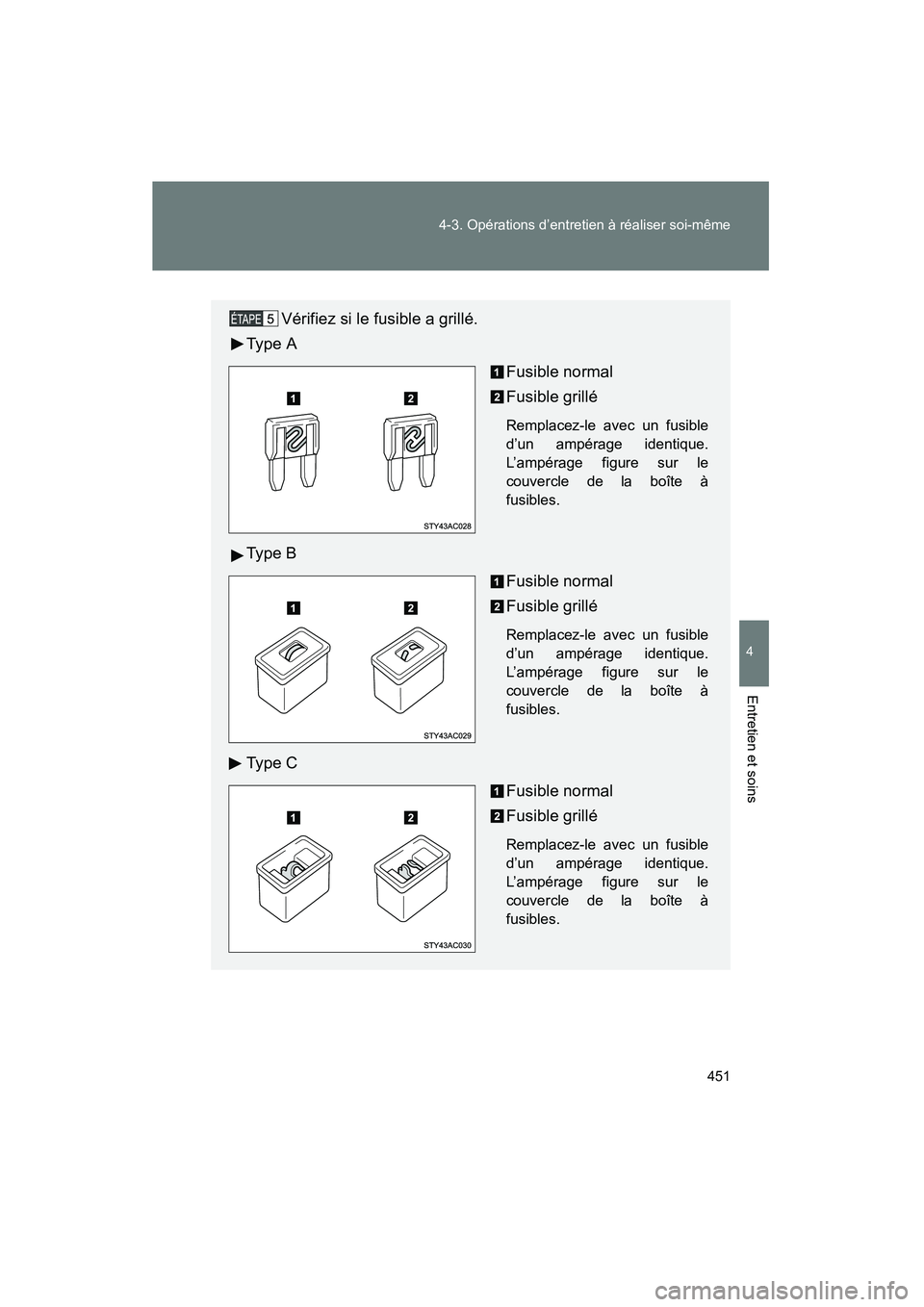

Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e CFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.

452 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)

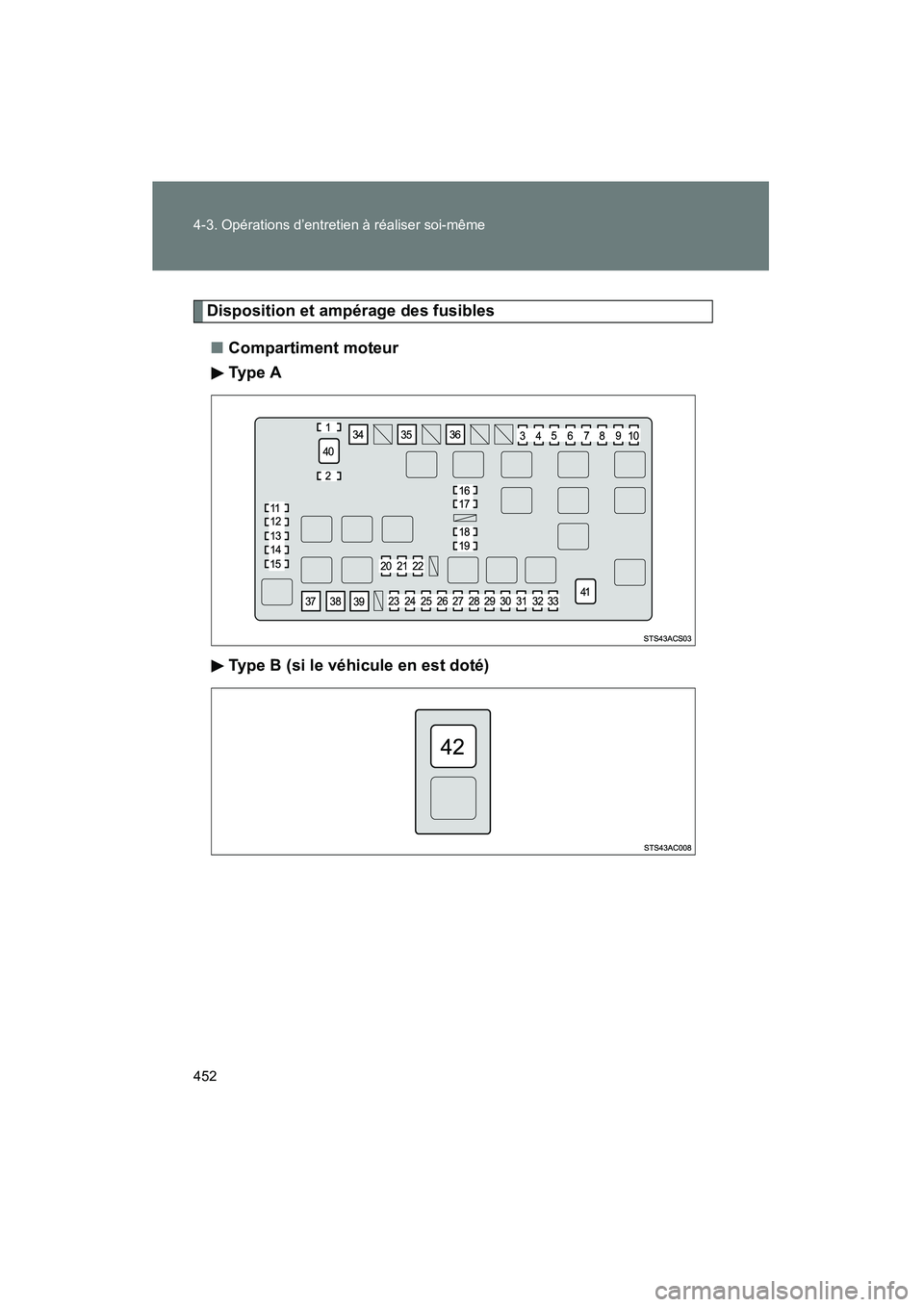

Disposition et ampérage des fusibles■ Compartiment moteur
Ty p e A
Type B (si le véhicule en est doté)

453
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(35A60D)

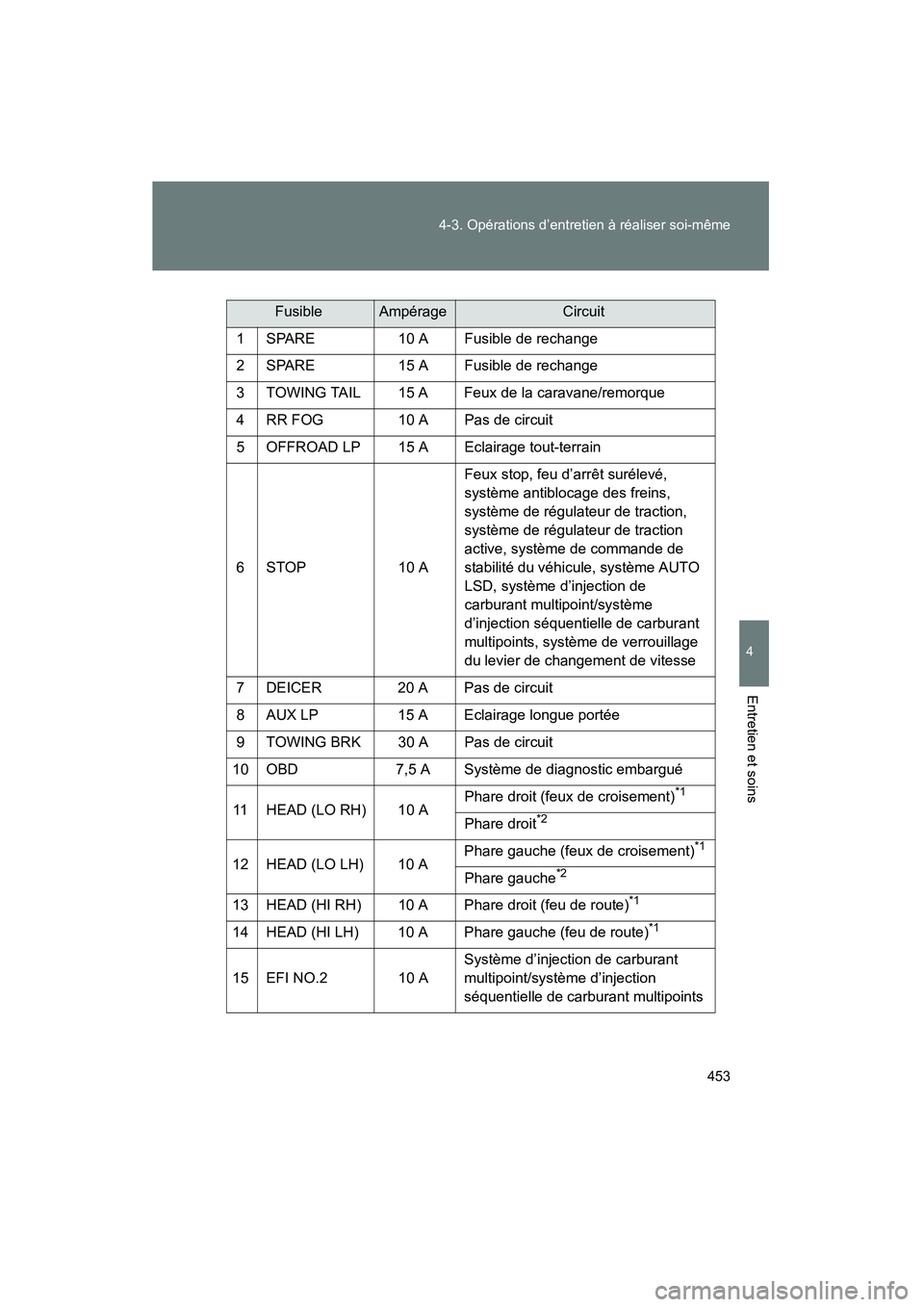

FusibleAmpérageCircuit
1 SPARE 10 A Fusible de rechange
2 SPARE 15 A Fusible de rechange
3 TOWING TAIL 15 A Feux de la caravane/remorque
4 RR FOG 10 A Pas de circuit
5 OFFROAD LP 15 A Eclairage tout-terrain
6 STOP 10 AFeux stop, feu d’arrêt surélevé,
système antiblocage des freins,
système de régulateur de traction,
système de régulateur de traction
active, système de commande de
stabilité du véhicule, système AUTO
LSD, système d’injection de
carburant multipoint/système
d’injection séquentielle de carburant
multipoints, système de verrouillage
du levier de changement de vitesse
7 DEICER 20 A Pas de circuit
8 AUX LP 15 A Eclairage longue portée
9 TOWING BRK 30 A Pas de circuit
10 OBD 7,5 A Système de diagnostic embargué
11 HEAD (LO RH) 10 A Phare droit (feux de croisement)
*1
Phare droit*2
12 HEAD (LO LH) 10 A Phare gauche (feux de croisement)
*1
Phare gauche*2
13 HEAD (HI RH) 10 A Phare droit (feu de route)*1
14 HEAD (HI LH) 10 A Phare gauche (feu de route)*1
15 EFI NO.2 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant multipoints

454 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(35A60D)

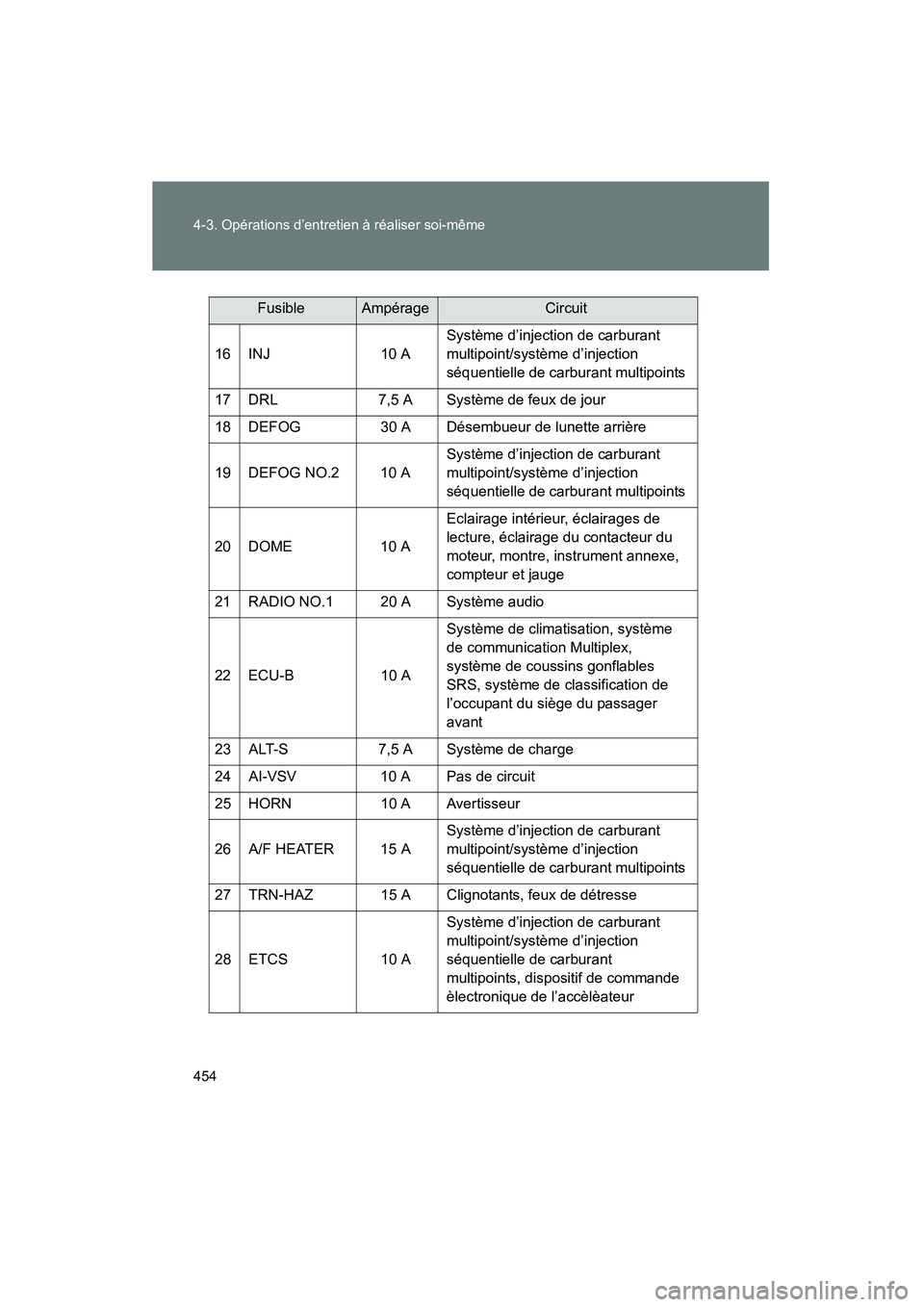

16 INJ10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant multipoints
17 DRL 7,5 A Système de feux de jour
18 DEFOG 30 A Désembueur de lunette arrière
19 DEFOG NO.2 10 A Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant multipoints
20 DOME 10 AEclairage intérieur, éclairages de
lecture, éclairage du contacteur du
moteur, montre, instrument annexe,
compteur et jauge
21 RADIO NO.1 20 A Système audio
22 ECU-B 10 ASystème de climatisation, système
de communication Multiplex,
système de coussins gonflables
SRS, système de classification de
l’occupant du siège du passager
avant
23 ALT-S 7,5 A Système de charge
24 AI-VSV 10 A Pas de circuit
25 HORN 10 A Avertisseur
26 A/F HEATER 15 A Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant multipoints
27 TRN-HAZ 15 A Clignotants, feux de détresse
28 ETCS 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, dispositif de commande
èlectronique de l’accèlèateur
FusibleAmpérageCircuit
