2012 PEUGEOT 5008 Manual del propietario (in Spanish)

INFORMACIÓN PRÁCTICA

No desconecte los terminales
con el motor en funcionamiento.
No recargue las baterías sin
haber desconectado los ter-
minales.
No empuje el vehículo para arrancar
el motor si dispone de una caja ma-
nual pilotada de 6 velocidades o una
caja de velocidades automática.


Las baterías contienen sustancias
nocivas como el ácido sulfúrico y
el plomo. Éstas deben eliminarse
según las recomendaciones legales y en
ningún caso las debe tirar junto con los
residuos domésticos.
Lleve las pilas y las baterías gastadas a
un punto autorizado.


Recarga de la batería con un
cargador de batería


)
Desconecte la batería del vehículo.

)
Respete las instrucciones facilitadas
por el fabricante del cargador.

)
Vuelva a conectar empezando por
el borne (-).

)
Compruebe la limpieza de los bornes
y de los terminales. Si están cubier-
tos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.


Si va a realizar una parada
prolongada de más de un mes,
es aconsejable desconectar la
batería.
Antes de la desconexión

Antes de desconectar la batería, espere 2 minutos
después de cortar el contacto.
Cierre las lunas y las puertas delanteras
antes de desconectar la batería.

Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar para permitir la iniciación de
los sistemas electrónicos. No obstante, si
después de esta manipulación, subsisten
ligeras perturbaciones, consulte con la red
PEUGEOT o con un taller cualifi cado.
Consultando el capítulo correspondiente,
deberá reinicializar usted mismo:


- la llave con mando a distancia,

- la persiana de ocultación del techo
acristalado panorámico,

- el sistema de guiado integardo GPS.

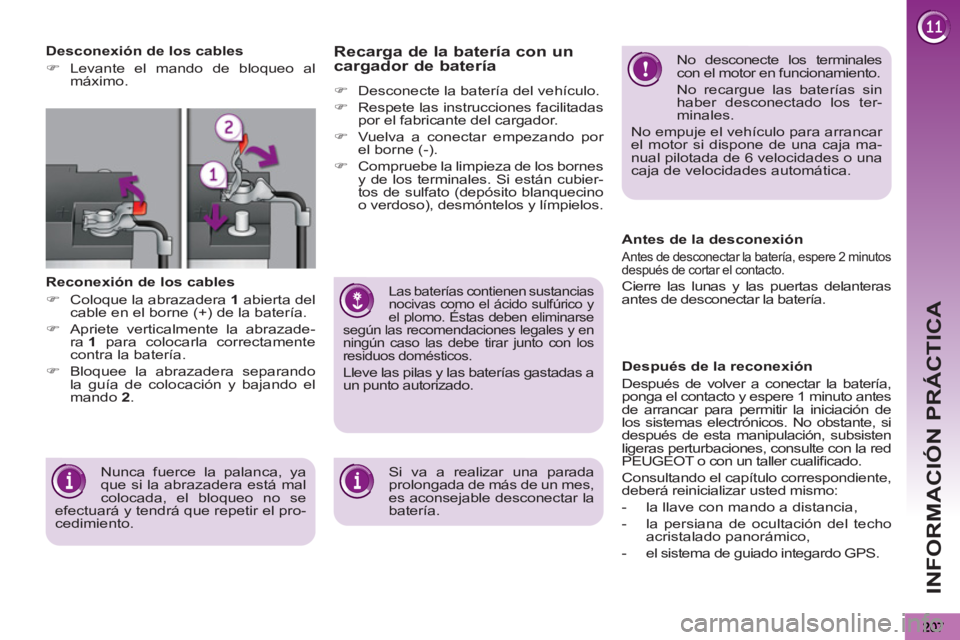

Desconexión de los cables


)
Levante el mando de bloqueo al
máximo.


Reconexión de los cables


)
Coloque la abrazadera 1
abierta del
cable en el borne (+) de la batería.

)
Apriete verticalmente la abrazade-
ra 1
para colocarla correctamente
contra la batería.

)
Bloquee la abrazadera separando
la guía de colocación y bajando el
mando 2
.
Nunca fuerce la palanca, ya
que si la abrazadera está mal
colocada, el bloqueo no se
efectuará y tendrá que repetir el pro-
cedimiento.

INFORMACIÓN PRÁCTICA
208
Respete el tiempo indicado de
funcionamiento del motor para
garantizar que la batería esté
correctamente cargada.
No utilice de manera repetida y conti-
nua el arranque del motor para recargar
la batería.
Si la batería se descarga, no será po-
sible arrancar el motor (ver apartado
"Batería"). Si en ese momento se está
realizando una comunicación
telefónica:


- ésta se mantendrá durante 5 mi-
nutos con el kit manos libres del
WIP Sound o del WIP Nav;

- no obstante, con el WIP Com 3D,
podrá seguir hasta fi nalizar la
conversación.



Abandono del modo

Estas funciones se reactivarán automá-
ticamente en la siguiente utilización del
vehículo.
Para recuperar el uso inmediato de las fun-
ciones, arranque el motor y déjelo en fun-
cionamiento durante al menos 5 minutos.

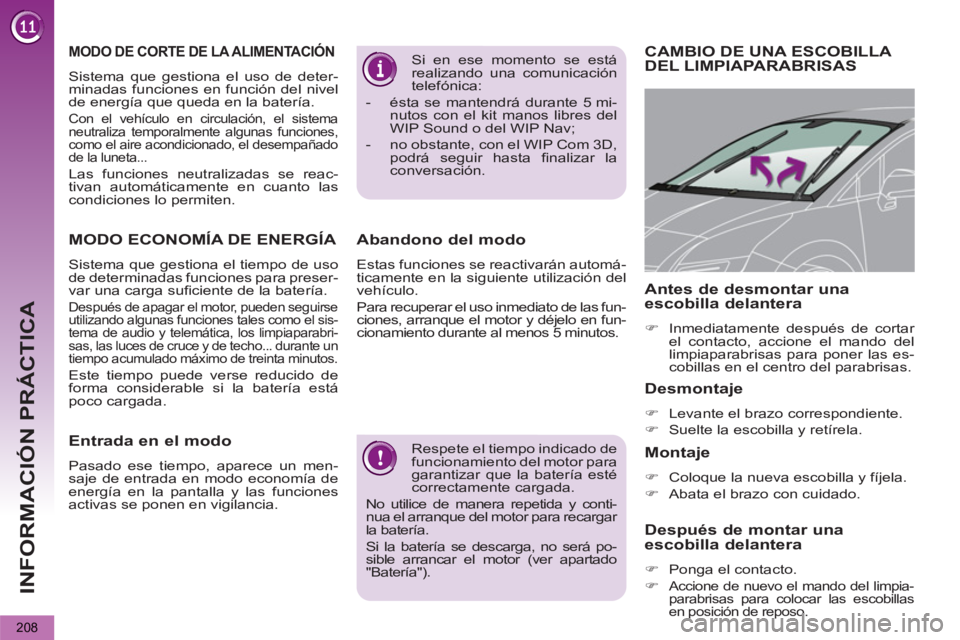

CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS

Desmontaje



)
Levante el brazo correspondiente.

)
Suelte la escobilla y retírela.



Montaje



)
Coloque la nueva escobilla y fíjela.

)
Abata el brazo con cuidado.



Antes de desmontar una
escobilla delantera


)
Inmediatamente después de cortar
el contacto, accione el mando del
limpiaparabrisas para poner las es-
cobillas en el centro del parabrisas.



Después de montar una
escobilla delantera


)
Ponga el contacto.

)

Accione de nuevo el mando del limpia-
parabrisas para colocar las escobillas
en posición de reposo.

MODO DE CORTE DE LA ALIMENTACIÓN

Sistema que gestiona el uso de deter-
minadas funciones en función del nivel
de energía que queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,
como el aire acondicionado, el desempañado
de la luneta...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
MODO ECONOMÍA DE ENERGÍA
Sistema que gestiona el tiempo de uso
de determinadas funciones para preser-
var una carga sufi ciente de la batería.

Después de apagar el motor, pueden seguirse
utilizando algunas funciones tales como el sis-
tema de audio y telemática, los limpiaparabri-
sas, las luces de cruce y de techo... durante un
tiempo acumulado máximo de treinta minutos.
Este tiempo puede verse reducido de
forma considerable si la batería está
poco cargada.

Entrada en el modo

Pasado ese tiempo, aparece un men-
saje de entrada en modo economía de
energía en la pantalla y las funciones
activas se ponen en vigilancia.

INFORMACIÓN PRÁCTICA
209

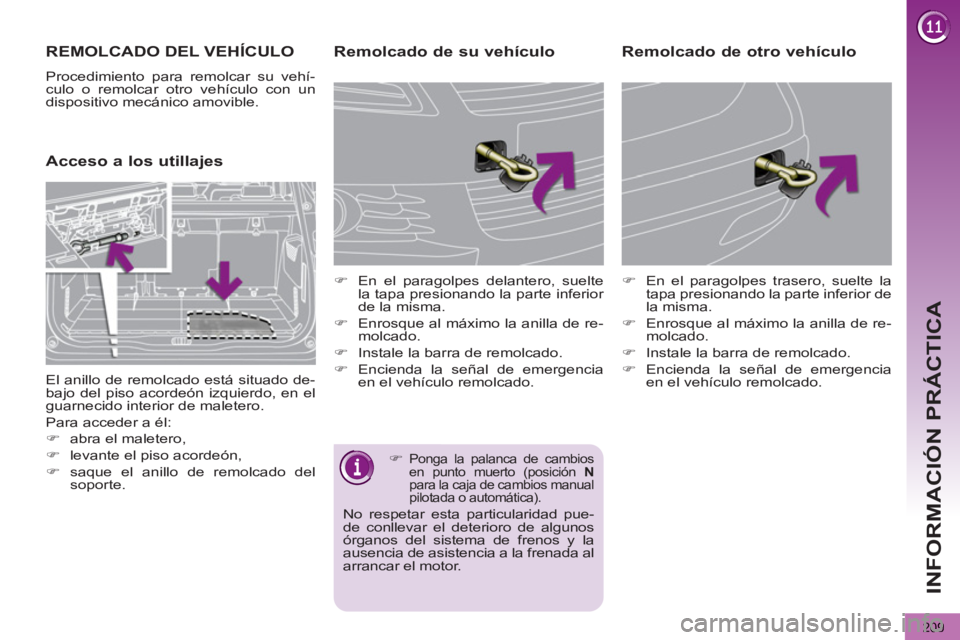

REMOLCADO DEL VEHÍCULO
Procedimiento para remolcar su vehí-
culo o remolcar otro vehículo con un
dispositivo mecánico amovible.





Acceso a los utillajes
Remolcado de su vehículo



)
En el paragolpes delantero, suelte
la tapa presionando la parte inferior
de la misma.

)
Enrosque al máximo la anilla de re-
molcado.

)
Instale la barra de remolcado.

)
Encienda la señal de emergencia
en el vehículo remolcado.

)
En el paragolpes trasero, suelte la
tapa presionando la parte inferior de
la misma.

)
Enrosque al máximo la anilla de re-
molcado.

)
Instale la barra de remolcado.

)
Encienda la señal de emergencia
en el vehículo remolcado.



Remolcado de otro vehículo

El anillo de remolcado está situado de-
bajo del piso acordeón izquierdo, en el
guarnecido interior de maletero.
Para acceder a él:


)
abra el maletero,

)
levante el piso acordeón,

)
saque el anillo de remolcado del
soporte.

)

Ponga la palanca de cambios
en punto muerto (posición N

para la caja de cambios manual
pilotada o automática).

No respetar esta particularidad pue-
de conllevar el deterioro de algunos
órganos del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.

INFORMACIÓN PRÁCTICA
210

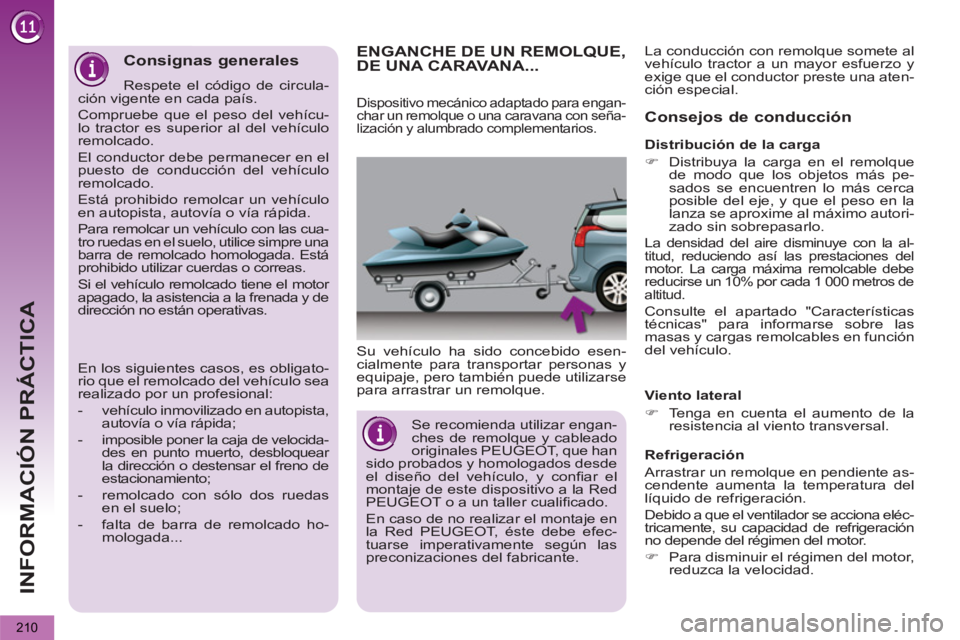

ENGANCHE DE UN REMOLQUE,DE UNA CARAVANA...
Su vehículo ha sido concebido esen-
cialmente para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque.

Consejos de conducción


Viento lateral


)
Tenga en cuenta el aumento de la
resistencia al viento transversal.


Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del
líquido de refrigeración.
Debido a que el ventilador se acciona eléc-
tricamente, su capacidad de refrigeración
no depende del régimen del motor.


)
Para disminuir el régimen del motor,
reduzca la velocidad.


Dispositivo mecánico adaptado para engan-
char un remolque o una caravana con seña-
lización y alumbrado complementarios.

Distribución de la carga


)
Distribuya la carga en el remolque
de modo que los objetos más pe-
sados se encuentren lo más cerca
posible del eje, y que el peso en la
lanza se aproxime al máximo autori-
zado sin sobrepasarlo.

La densidad del aire disminuye con la al-
titud, reduciendo así las prestaciones del
motor. La carga máxima remolcable debe
reducirse un 10% por cada 1 000 metros de
altitud.
Consulte el apartado "Características
técnicas" para informarse sobre las
masas y cargas remolcables en función
del vehículo. La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Se recomienda utilizar engan-
ches de remolque y cableado
originales PEUGEOT, que han
sido probados y homologados desde
el diseño del vehículo, y confi ar el
montaje de este dispositivo a la Red
PEUGEOT o a un taller cualifi cado.
En caso de no realizar el montaje en
la Red PEUGEOT, éste debe efec-
tuarse imperativamente según las
preconizaciones del fabricante.

Consignas generales

Respete el código de circula-
ción vigente en cada país.
Compruebe que el peso del vehícu-
lo tractor es superior al del vehículo
remolcado.
El conductor debe permanecer en el
puesto de conducción del vehículo
remolcado.
Está prohibido remolcar un vehículo
en autopista, autovía o vía rápida.
Para remolcar un vehículo con las cua-
tro ruedas en el suelo, utilice simpre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
apagado, la asistencia a la frenada y de
dirección no están operativas.
En los siguientes casos, es obligato-
rio que el remolcado del vehículo sea
realizado por un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- imposible poner la caja de velocida-
des en punto muerto, desbloquear
la dirección o destensar el freno de
estacionamiento;

- remolcado con sólo dos ruedas
en el suelo;

- falta de barra de remolcado ho-
mologada...

INFORMACIÓN PRÁCTICA
211

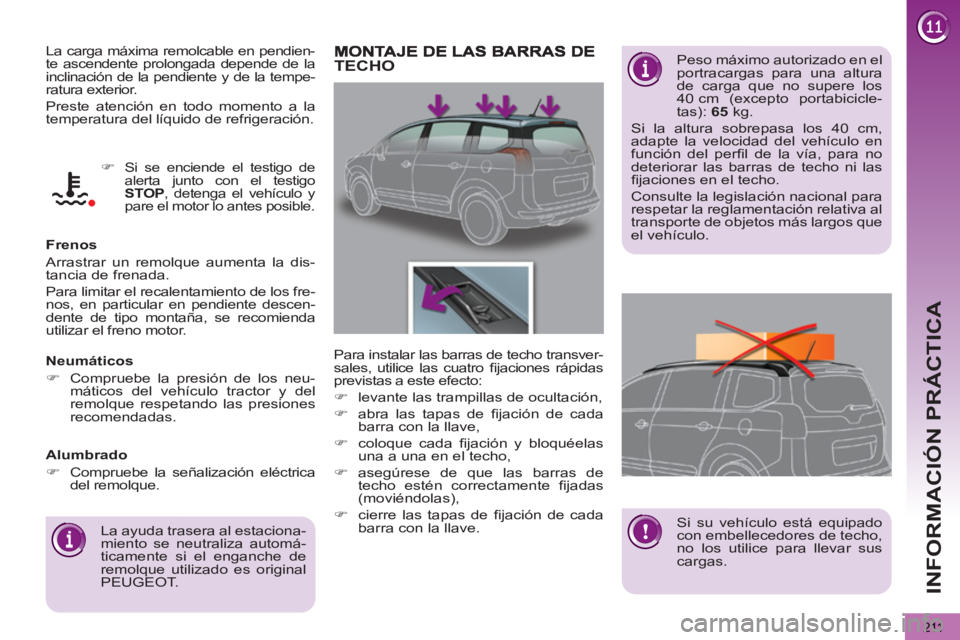

La carga máxima remolcable en pendien-
te ascendente prolongada depende de la
inclinación de la pendiente y de la tempe-
ratura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.

Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Para limitar el recalentamiento de los fre-
nos, en particular en pendiente descen-
dente de tipo montaña, se recomienda
utilizar el freno motor.

Neumáticos


)
Compruebe la presión de los neu-
máticos del vehículo tractor y del
remolque respetando las presiones
recomendadas.


Alumbrado


)
Compruebe la señalización eléctrica
del remolque.
La ayuda trasera al estaciona-
miento se neutraliza automá-
ticamente si el enganche de
remolque utilizado es original
PEUGEOT.


)

Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo y
pare el motor lo antes posible.

TECHO

Peso máximo autorizado en el
portracargas para una altura
de carga que no supere los
40 cm (excepto portabicicle-
tas): 65
kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo en
función del perfi l de la vía, para no
deteriorar las barras de techo ni las
fi jaciones en el techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que
el vehículo.


Para instalar las barras de techo transver-
sales, utilice las cuatro fi jaciones rápidas
previstas a este efecto:


)
levante las trampillas de ocultación,

)
abra las tapas de fi jación de cada
barra con la llave,

)
coloque cada fi jación y bloquéelas
una a una en el techo,

)
asegúrese de que las barras de
techo estén correctamente fi jadas
(moviéndolas),

)
cierre las tapas de fi jación de cada
barra con la llave.
Si su vehículo está equipado
con embellecedores de techo,
no los utilice para llevar sus
cargas.

INFORMACIÓN PRÁCTICA
212

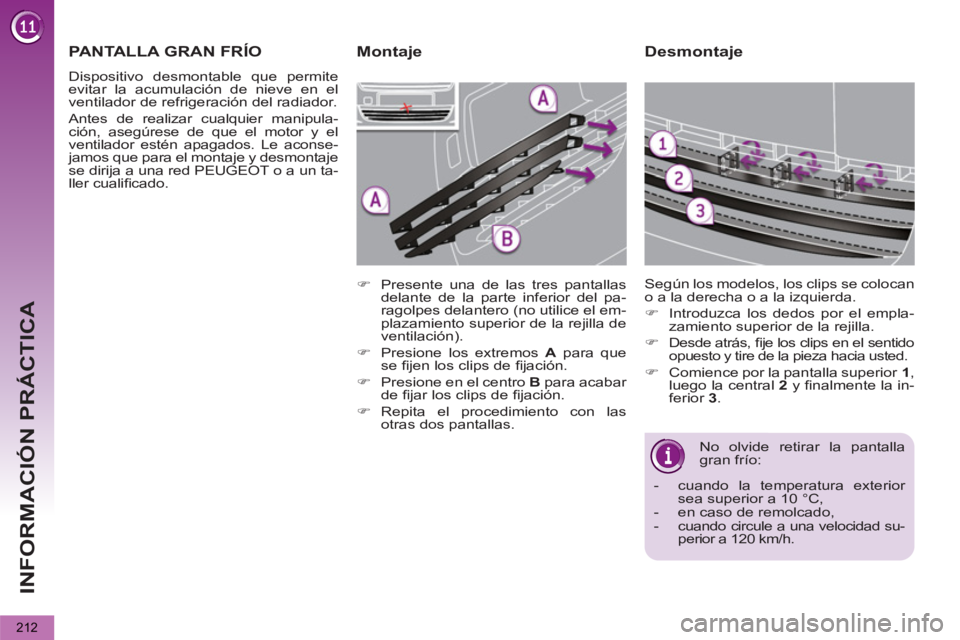

Desmontaje

No olvide retirar la pantalla
gran frío:


- cuando la temperatura exterior
sea superior a 10 °C,

- en caso de remolcado,

- cuando circule a una velocidad su-
perior a 120 km/h.
Según los modelos, los clips se colocan
o a la derecha o a la izquierda.


)
Introduzca los dedos por el empla-
zamiento superior de la rejilla.

)
Desde atrás, fi je los clips en el sentido
opuesto y tire de la pieza hacia usted.

)
Comience por la pantalla superior 1
,
luego la central 2
y fi nalmente la in-
ferior 3
.
PANTALLA GRAN FRÍO

Dispositivo desmontable que permite
evitar la acumulación de nieve en el
ventilador de refrigeración del radiador.
Antes de realizar cualquier manipula-
ción, asegúrese de que el motor y el
ventilador estén apagados. Le aconse-
jamos que para el montaje y desmontaje
se dirija a una red PEUGEOT o a un ta-
ller cualifi cado.


)
Presente una de las tres pantallas
delante de la parte inferior del pa-
ragolpes delantero (no utilice el em-
plazamiento superior de la rejilla de
ventilación).

)
Presione los extremos A
para que
se fi jen los clips de fi jación.

)
Presione en el centro B
para acabar
de fi jar los clips de fi jación.

)
Repita el procedimiento con las
otras dos pantallas.



Montaje

INFORMACIÓN PRÁCTICA
213

"Multimedia":

Autorradios, amplifi cadores, navegado-
res, kit manos libres, cargador de CD,
altavoces, reproductor de DVD, USB
Box, ayuda delantera y trasera al esta-
cionamiento, auriculares inalámbricos
Bluetooth, cargador con toma de red de
auriculares inalámbricos Bluetooth.

Instalación de emisoras
de radiocomunicación
Antes de instalar cualquier emisora
de radiocomunicación de acceso-
rios con antena exterior en el vehí-
culo, puede consultar con la Red
PEUGEOT, que le indicará las ca-
racterísticas de las emisoras que
pueden montarse (banda de fre-
cuencia, potencia de salida máxima,
posición de la antena, condiciones
específi cas de instalación), confor-
me a la Directiva de Compatibilidad
Electromagnética de los vehículos
(2004/104/CE).




"Protección":

Alfombrillas * , bandeja de maletero, red
de retención de carga, percha fi jada al
reposacabezas, umbrales de puerta de
acero inoxidable o de carbono.

*
Para evitar el riesgo de bloqueo de los
pedales:


-
Asegúrese de que la alfombrilla esté
bien colocada y correctamente fi jada.


- Nunca superponga varias alfom-
brillas.

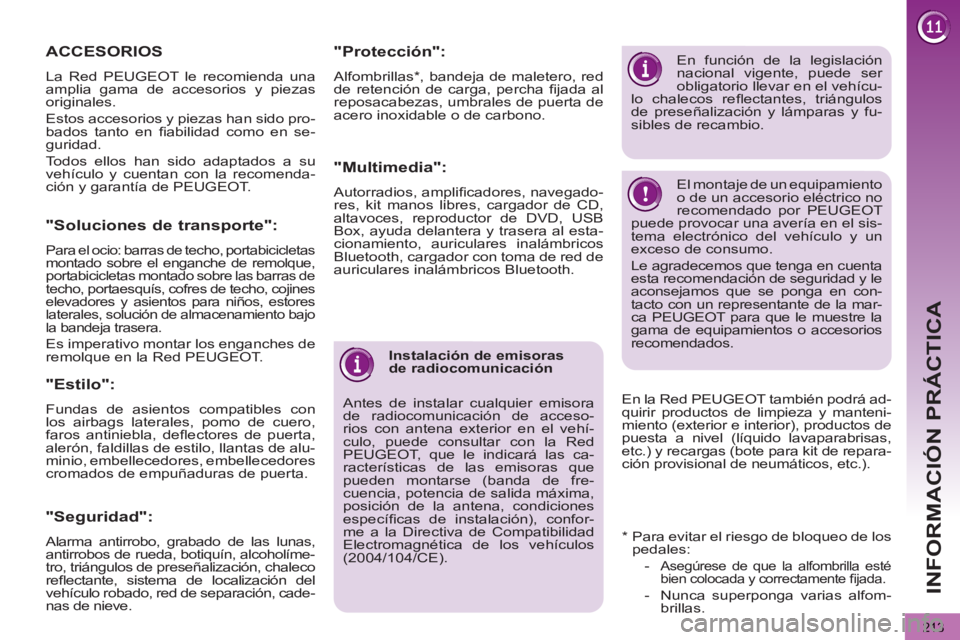

ACCESORIOS

La Red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.


"Seguridad":

Alarma antirrobo, grabado de las lunas,
antirrobos de rueda, botiquín, alcoholíme-
tro, triángulos de preseñalización, chaleco
refl ectante, sistema de localización del
vehículo robado, red de separación, cade-
nas de nieve.


"Estilo":

Fundas de asientos compatibles con
los airbags laterales, pomo de cuero,
faros antiniebla, defl ectores de puerta,
alerón, faldillas de estilo, llantas de alu-
minio, embellecedores, embellecedores
cromados de empuñaduras de puerta.
En función de la legislación
nacional vigente, puede ser
obligatorio llevar en el vehícu-
lo chalecos refl ectantes, triángulos
de preseñalización y lámparas y fu-
sibles de recambio.
El montaje de un equipamiento
o de un accesorio eléctrico no
recomendado por PEUGEOT
puede provocar una avería en el sis-
tema electrónico del vehículo y un
exceso de consumo.
Le agradecemos que tenga en cuenta
esta recomendación de seguridad y le
aconsejamos que se ponga en con-
tacto con un representante de la mar-
ca PEUGEOT para que le muestre la
gama de equipamientos o accesorios
recomendados.








"Soluciones de transporte":

Para el ocio: barras de techo, portabicicletas
montado sobre el enganche de remolque,
portabicicletas montado sobre las barras de
techo, portaesquís, cofres de techo, cojines
elevadores y asientos para niños, estores
laterales, solución de almacenamiento bajo
la bandeja trasera.
Es imperativo montar los enganches de
remolque en la Red PEUGEOT.

En la Red PEUGEOT también podrá ad-
quirir productos de limpieza y manteni-
miento (exterior e interior), productos de
puesta a nivel (líquido lavaparabrisas,
etc.) y recargas (bote para kit de repara-
ción provisional de neumáticos, etc.).

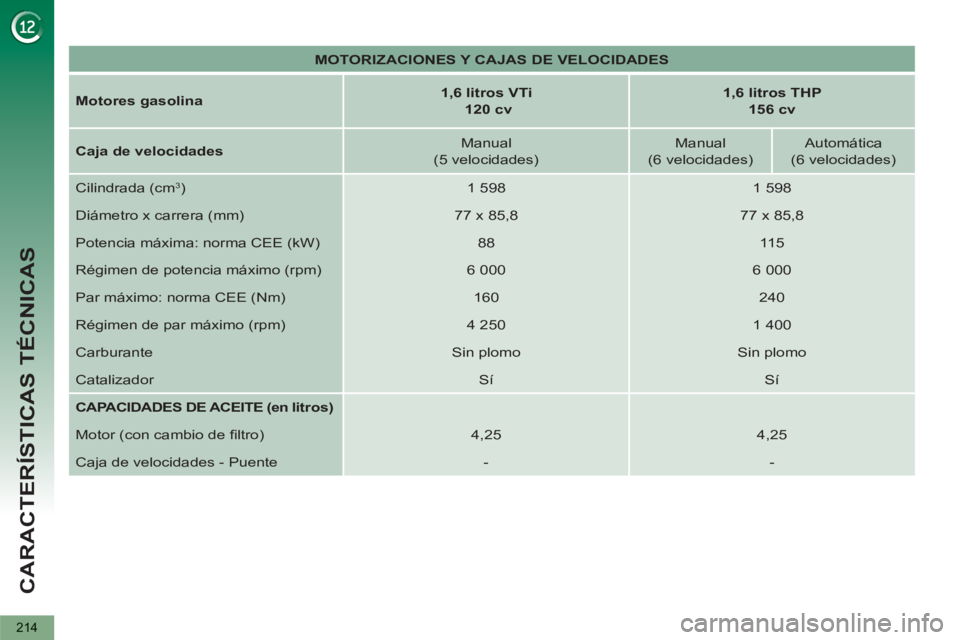

CARACTERÍSTICAS TÉCNICAS
214


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Motores gasolina


1,6 litros VTi

120 cv



1,6 litros THP
156 cv



Caja de velocidades

Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3)
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW)
88
115
Régimen de potencia máximo (rpm)
6 000
6 000
Par máximo: norma CEE (Nm)
160
240
Régimen de par máximo (rpm)
4 250
1 400
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí

CAPACIDADES DE ACEITE (en litros)






Motor (con cambio de fi ltro)
4,25
4,25
Caja de velocidades - Puente
-
-
