INFORMACIÓN PRÁCTICA
191

Detección de subinfl ado
La rueda de repuesto no tie-
ne sensor. La reparación de
la rueda pinchada debe efectuarse
en la Red PEUGEOT o en un taller
cualifi cado.
Colocación de la rueda


)
Guarde el utillaje en la caja y cierre
la tapa.

)
Coloque la caja en el suelo y centre
sobre ella la rueda de repuesto.

)
Introduzca el gancho con la pieza
de unión en la rueda y luego en la
caja, como se indica en la imagen.

)
Coloque el conjunto rueda/caja bajo
el vehículo, afl ojando la tuerca de
mando del torno con la llave des-
monta-ruedas 1
y el prolongador 7
.

)
Apriete al máximo y verifi que que la
rueda queda correctamente apoya-
da horizontalmente contra el suelo.

INFORMACIÓN PRÁCTICA
192

Estacionamiento del vehículo
Inmovilice el vehículo de modo
que no obstaculice la circula-
ción. El suelo debe ser horizontal,
estable y no resbaladizo.
Accione el freno de estacionamiento
(salvo si está programado en modo au-
tomático), corte el contacto e introduz-
ca la primera marcha * para bloquear
las ruedas.
Compruebe que se hayan encendido
el testigo de frenos y el testigo P
del
mando del freno de estacionamiento.
Si es necesario, calce la rueda dia-
gonalmente opuesta a la que vaya a
cambiar.
Asegúrese siempre de que los ocu-
pantes hayan salido del vehículo y
se encuentren en una zona que ga-
rantice su seguridad.
Nunca se coloque bajo un vehículo
elevado con un gato; utilice una bo-
rriqueta.

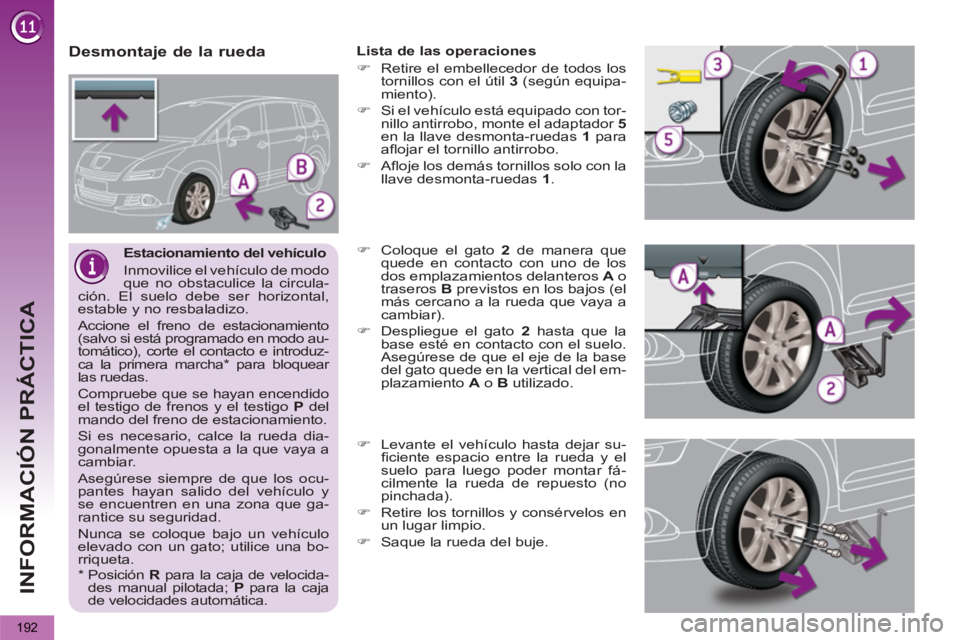

Desmontaje de la rueda

Lista de las operaciones


)
Retire el embellecedor de todos los
tornillos con el útil 3
(según equipa-
miento).

)
Si el vehículo está equipado con tor-
nillo antirrobo, monte el adaptador 5

en la llave desmonta-ruedas 1
para
afl ojar el tornillo antirrobo.

)
Afl oje los demás tornillos solo con la
llave desmonta-ruedas 1
.

)
Coloque el gato 2
de manera que
quede en contacto con uno de los
dos emplazamientos delanteros A
o
traseros B
previstos en los bajos (el
más cercano a la rueda que vaya a
cambiar).

)
Despliegue el gato 2
hasta que la
base esté en contacto con el suelo.
Asegúrese de que el eje de la base
del gato quede en la vertical del em-
plazamiento A
o B
utilizado.

)
Levante el vehículo hasta dejar su-
fi ciente espacio entre la rueda y el
suelo para luego poder montar fá-
cilmente la rueda de repuesto (no
pinchada).

)
Retire los tornillos y consérvelos en
un lugar limpio.

)
Saque la rueda del buje.



*
Posición R
para la caja de velocida-
des manual pilotada; P
para la caja
de velocidades automática.

INFORMACIÓN PRÁCTICA
193

Después del cambio de una rueda

Para guardar correctamente la rueda pin-
chada en el maletero, retire previamente
la tapa central.
Si circula con una rueda de repuesto de "ga-
lleta", no supere la velocidad de 80 km/h.
Lleve el vehículo a la Red PEUGEOT
o a un taller cualifi cado lo antes posible
para controlar el apriete de los tornillos y
la presión de la rueda de repuesto.
Haga reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.

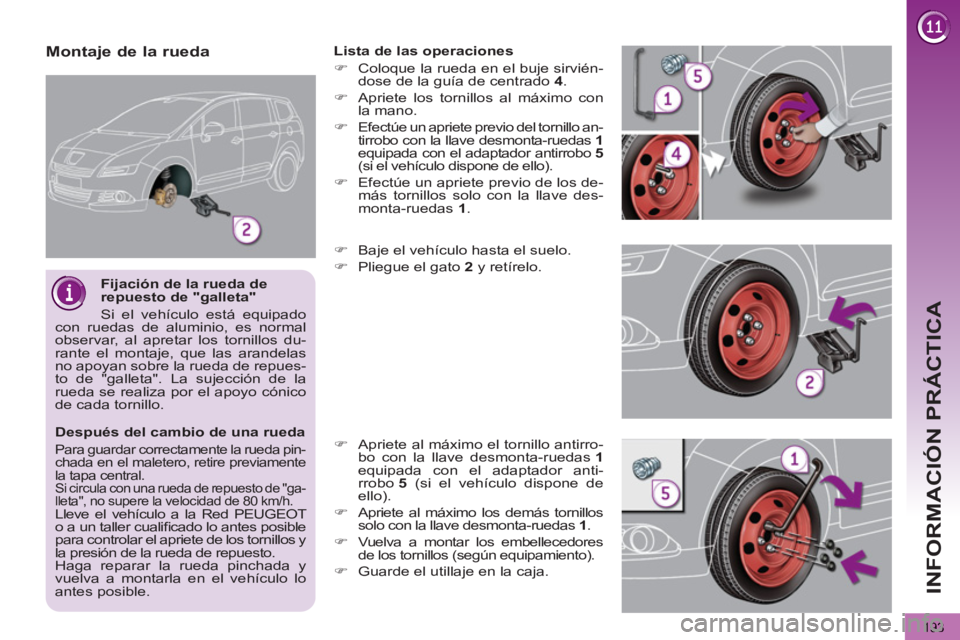

Montaje de la rueda

Lista de las operaciones


)
Coloque la rueda en el buje sirvién-
dose de la guía de centrado 4
.

)
Apriete los tornillos al máximo con
la mano.

)
Efectúe un apriete previo del tornillo an-
tirrobo con la llave desmonta-ruedas 1

equipada con el adaptador antirrobo 5

(si el vehículo dispone de ello).

)
Efectúe un apriete previo de los de-
más tornillos solo con la llave des-
monta-ruedas 1
.

)
Baje el vehículo hasta el suelo.

)
Pliegue el gato 2
y retírelo.

)
Apriete al máximo el tornillo antirro-
bo con la llave desmonta-ruedas 1

equipada con el adaptador anti-
rrobo 5
(si el vehículo dispone de
ello).

)
Apriete al máximo los demás tornillos
solo con la llave desmonta-ruedas 1
.

)
Vuelva a montar los embellecedores
de los tornillos (según equipamiento).

)
Guarde el utillaje en la caja.


Fijación de la rueda de
repuesto de "galleta"
Si el vehículo está equipado
con ruedas de aluminio, es normal
observar, al apretar los tornillos du-
rante el montaje, que las arandelas
no apoyan sobre la rueda de repues-
to de "galleta". La sujección de la
rueda se realiza por el apoyo cónico
de cada tornillo.

INFORMACIÓN PRÁCTICA
194

Riesgo de electrocución
El cambio de una lámpara de
xenón (D1S-35W) debe efec-
tuarse en la Red PEUGEOT o en un
taller cualifi cado.

CAMBIO DE UNA LÁMPARA








Modelo con luces halógenas


1.
Indicadores de dirección
(HP24 ámbar-24W)


2.
Luces de cruce (H7-55W)


3.
Luces de carretera (H7-55W)


4.
Luces diurnas (HP24-24W)


5.
Faros antiniebla (PS24-24W)


6.
Luces de posición (W5-5W)





1.
Indicadores de dirección
(HP24 ámbar-24W)


2.
Luces de cruce/carretera
direccionales (D1S-35W)


3.
Luces diurnas/de posición
(P21/5W)


4.
Faros antiniebla
(PS24-24W)






























Modelo con luces de xenón y faros
direccionales Los faros están equipados con
cristales de policarbonato, cu-
biertos con un barniz protector:


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.


)
Utilice una esponja, agua y jabón.

)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno
de manera prolongada. De este
modo, evitará que se deterioren el
barniz y la junta de estanqueidad.


Luces delanteras




)
No toque la lámpara directamen-
te con los dedos, utilice paños
que no desprendan pelusa.

El cambio de lámparas debe efectuar-
se con los faros apagados, habiendo
transcurrido unos minutos si han esta-
do encendidos (riesgo de quemaduras
graves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara defec-
tuosa por una lámpara nueva con la
misma referencia y las mismas carac-
terísticas.

INFORMACIÓN PRÁCTICA
195

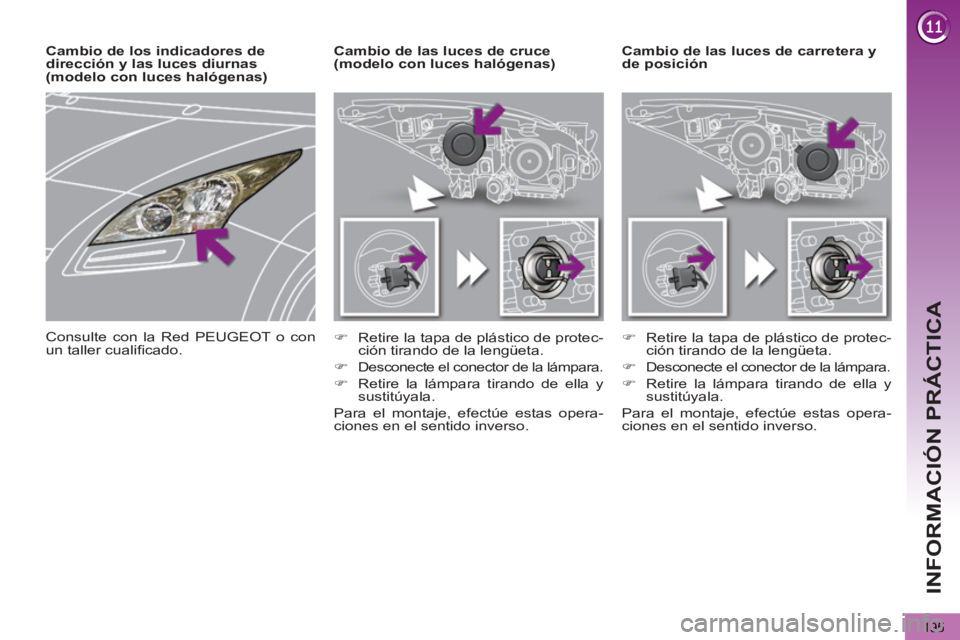

Cambio de las luces de carretera y
de posición






Cambio de las luces de cruce
(modelo con luces halógenas)


)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

)

Desconecte el conector de la lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.


)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

)
Desconecte el conector de la lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.


Cambio de los indicadores de
dirección y las luces diurnas
(modelo con luces halógenas)
Consulte con la Red PEUGEOT o con
un taller cualifi cado.

INFORMACIÓN PRÁCTICA
196

Cambio de las luces de posición
y de las luces diurnas (modelo de
xenón)


)
Retire la tapa de plástico de protección
tirando de la lengüeta.

)
Desconecte el conector de la lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.







Cambio de los faros antiniebla


Para el cambio de estas lámpa-
ras, también puede consultar con
la Red PEUGEOT o con un taller
cualifi cado.


Consulte con la Red PEUGEOT o con
un taller cualifi cado.


)
Inserte un destornillador en el cen-
tro del repetidor, entre éste y la base
del retrovisor.

)
Bascule el destornillador para extraer
el repetidor y retírelo.

)
Desconecte el conector del repetidor.

Para el montaje, efectúe estas operaciones
en sentido inverso.
Para adquirirlos, póngase en contacto
con la Red PEUGEOT o con un taller
cualifi cado.






Cambio de los repetidores laterales
de intermitente integrado







Cambio de los indicadores
de dirección







Cambio de las luces
de cruce y de carretera
(modelo de xenón)
El cambio de una lámpara de xe-
nón D1S debe efectuarse en la Red
PEUGEOT o en un taller cualifi cado, ya
que existe riesgo de electrocución.
Se recomienda cambiar las lámparas
D1S justo inmediatamente después de
haber constatado un fallo en alguna de
ellas.
Consulte con la Red PEUGEOT o
con un taller cualifi cado.

INFORMACIÓN PRÁCTICA

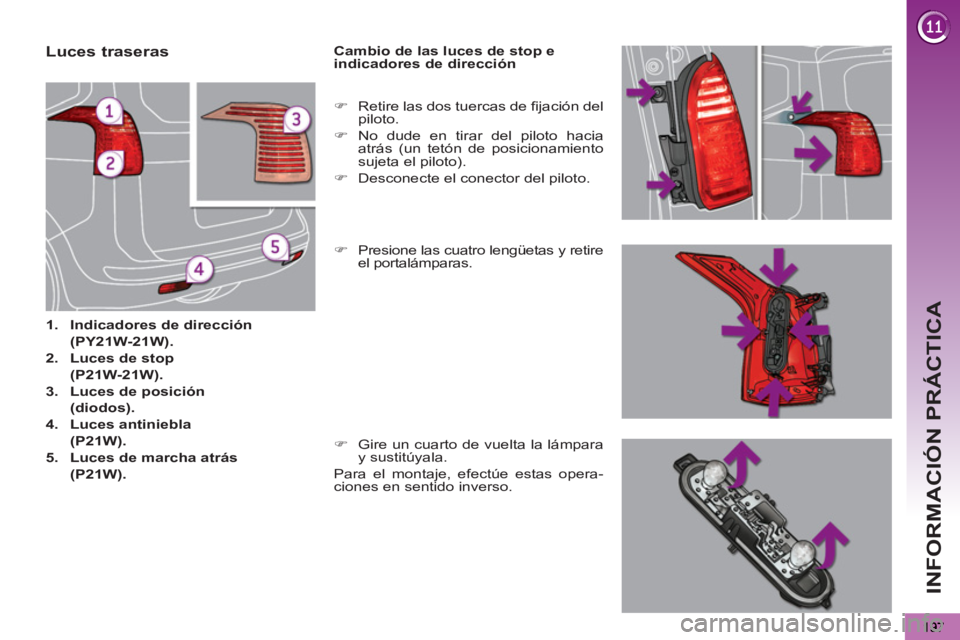

Luces traseras



1.
Indicadores de dirección

(PY21W-21W).


2.
Luces de stop

(P21W-21W).


3.
Luces de posición

(diodos).


4.
Luces antiniebla

(P21W).




5.
Luces de marcha atrás

(P21W).


Cambio de las luces de stop e
indicadores de dirección

)
Presione las cuatro lengüetas y retire
el portalámparas.

)
Retire las dos tuercas de fi jación del
piloto.

)
No dude en tirar del piloto hacia
atrás (un tetón de posicionamiento
sujeta el piloto).

)
Desconecte el conector del piloto.

)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

INFORMACIÓN PRÁCTICA
198

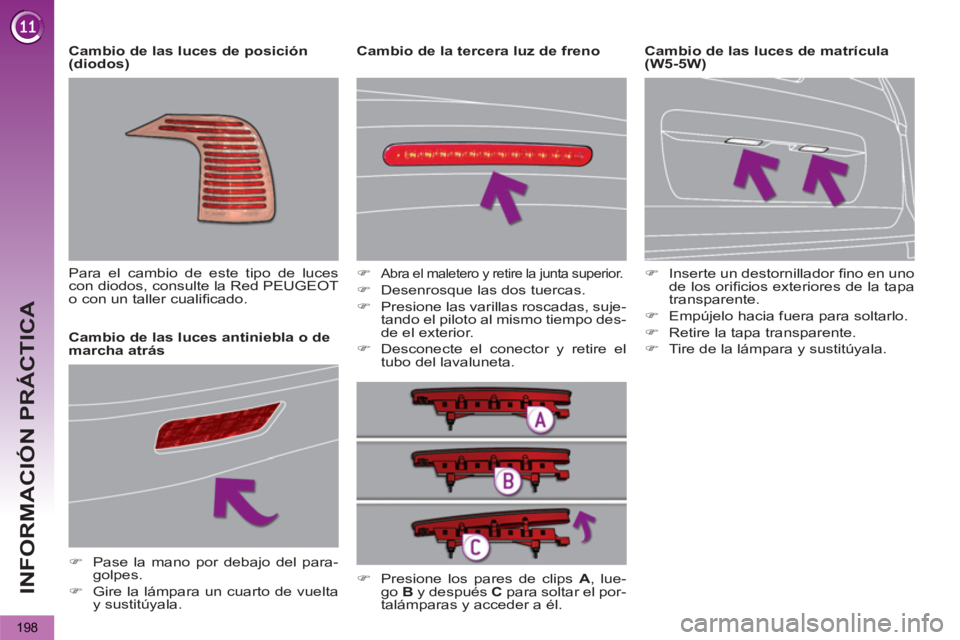

Cambio de la tercera luz de freno

















Cambio de las luces antiniebla o de
marcha atrás


)
Pase la mano por debajo del para-
golpes.

)
Gire la lámpara un cuarto de vuelta
y sustitúyala.



)

Abra el maletero y retire la junta superior.


)
Desenrosque las dos tuercas.

)
Presione las varillas roscadas, suje-
tando el piloto al mismo tiempo des-
de el exterior.

)
Desconecte el conector y retire el
tubo del lavaluneta.

)
Presione los pares de clips A
, lue-
go B
y después C
para soltar el por-
talámparas y acceder a él.

Cambio de las luces de posición
(diodos)
Para el cambio de este tipo de luces
con diodos, consulte la Red PEUGEOT
o con un taller cualifi cado.


)
Inserte un destornillador fi no en uno
de los orifi cios exteriores de la tapa
transparente.

)
Empújelo hacia fuera para soltarlo.

)
Retire la tapa transparente.

)
Tire de la lámpara y sustitúyala.


Cambio de las luces de matrícula
(W5-5W)
