INFORMACIÓN PRÁCTICA
183

)
Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

)
Arranque el vehículo y deje el motor
en funcionamiento.

)
Ajuste la presión con el compresor
(para infl ar: interruptor B
en posi-
ción "I"
; para desinfl ar: interruptor B

en posición "O"
y pulsando el bo-
tón C
) conforme a la etiqueta de pre-
sión de los neumáticos del vehículo,
situada en la puerta del conductor.

)
Gire el selector A
hasta la
posición "Infl ado".

)
Desenrolle completamente
el tubo negro H
.

)
Acople el tubo negro a la válvula de
la rueda reparada.

)
Acuda lo antes posible a
la Red PEUGEOT o a un
taller cualifi cado.
Informe imperativamente al técnico de
que ha utilizado este kit. Después de
un diagnóstico, el técnico le indicará el
neumático si se puede reparar o si es
necesario sustituirlo.

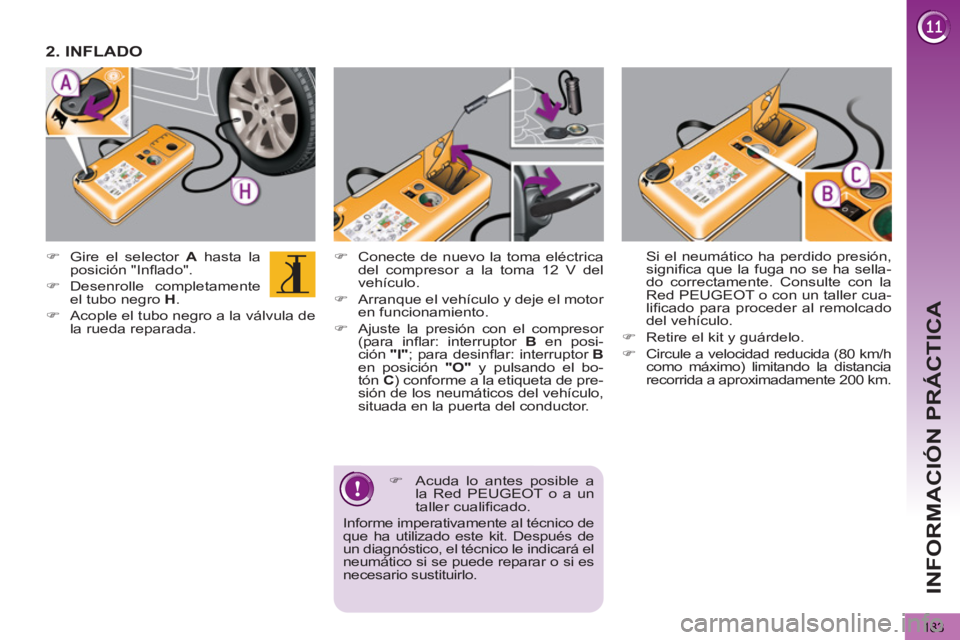

2. INFLADO
Si el neumático ha perdido presión,
signifi ca que la fuga no se ha sella-
do correctamente. Consulte con la
Red PEUGEOT o con un taller cua-
lifi cado para proceder al remolcado
del vehículo.

)
Retire el kit y guárdelo.

)
Circule a velocidad reducida (80 km/h
como máximo) limitando la distancia
recorrida a aproximadamente 200 km.

INFORMACIÓN PRÁCTICA
184

Tenga cuidado, ya que el líquido
puede gotear.
La fecha de caducidad del lí-
quido fi gura en el bote.
El bote de líquido es de un solo uso,
debe sustituirse aunque no se haya
terminado.
Después de utilizarlo, no tire el tubo,
llévelo a la Red PEUGEOT o a un
punto de recogida autorizado.
No olvide adquirir un nuevo bote, que
podrá encontrar en la Red PEUGEOT
o en un taller cualifi cado.

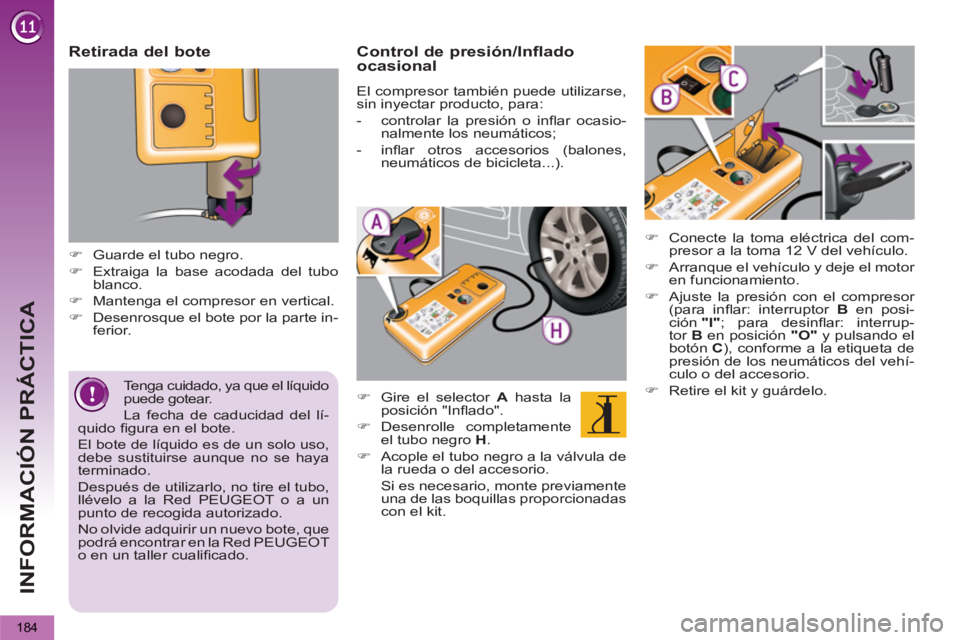

Retirada del bote




)
Guarde el tubo negro.

)
Extraiga la base acodada del tubo
blanco.

)
Mantenga el compresor en vertical.

)
Desenrosque el bote por la parte in-
ferior.



Control de presión/Inflado
ocasional

El compresor también puede utilizarse,
sin inyectar producto, para:


- controlar la presión o infl ar ocasio-
nalmente los neumáticos;

- infl ar otros accesorios (balones,
neumáticos de bicicleta...).


)
Gire el selector A
hasta la
posición "Infl ado".

)
Desenrolle completamente
el tubo negro H
.

)
Acople el tubo negro a la válvula de
la rueda o del accesorio.
Si es necesario, monte previamente
una de las boquillas proporcionadas
con el kit.
)
Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.

)
Arranque el vehículo y deje el motor
en funcionamiento.

)
Ajuste la presión con el compresor
(para infl ar: interruptor B
en posi-
ción "I"
; para desinfl ar: interrup-
tor B
en posición "O"
y pulsando el
botón C
), conforme a la etiqueta de
presión de los neumáticos del vehí-
culo o del accesorio.

)
Retire el kit y guárdelo.

INFORMACIÓN PRÁCTICA
185

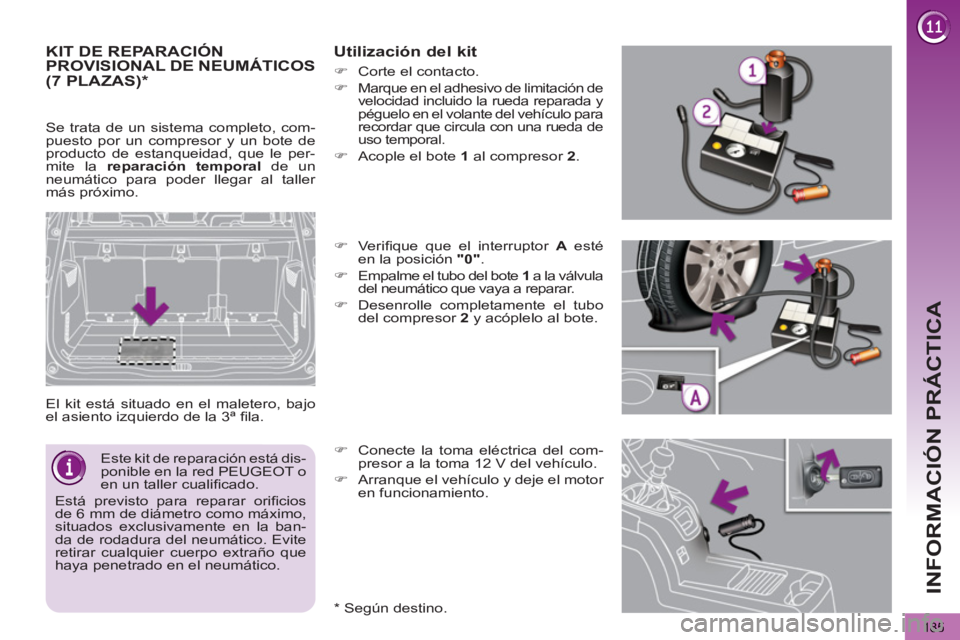

KIT DE REPARACIÓN PROVISIONAL DE NEUMÁTICOS
El kit está situado en el maletero, bajo
el asiento izquierdo de la 3ª fi la.


Utilización del kit


*
Según destino.


)
Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.

)
Arranque el vehículo y deje el motor
en funcionamiento.
Este kit de reparación está dis-
ponible en la red PEUGEOT o
en un taller cualifi cado.
Está previsto para reparar orifi cios
de 6 mm de diámetro como máximo,
situados exclusivamente en la ban-
da de rodadura del neumático. Evite
retirar cualquier cuerpo extraño que
haya penetrado en el neumático.
(7 PLAZAS) *

Se trata de un sistema completo, com-
puesto por un compresor y un bote de
producto de estanqueidad, que le per-
mite la reparación temporal
de un
neumático para poder llegar al taller
más próximo.



)
Ve r ifi que que el interruptor A
esté
en la posición "0"
.

)
Empalme el tubo del bote 1
a la válvula
del neumático que vaya a reparar.

)
Desenrolle completamente el tubo
del compresor 2
y acóplelo al bote.



)
Corte el contacto.

)

Marque en el adhesivo de limitación de
velocidad incluido la rueda reparada y
péguelo en el volante del vehículo para
recordar que circula con una rueda de
uso temporal.

)
Acople el bote 1
al compresor 2
.

INFORMACIÓN PRÁCTICA
186



)

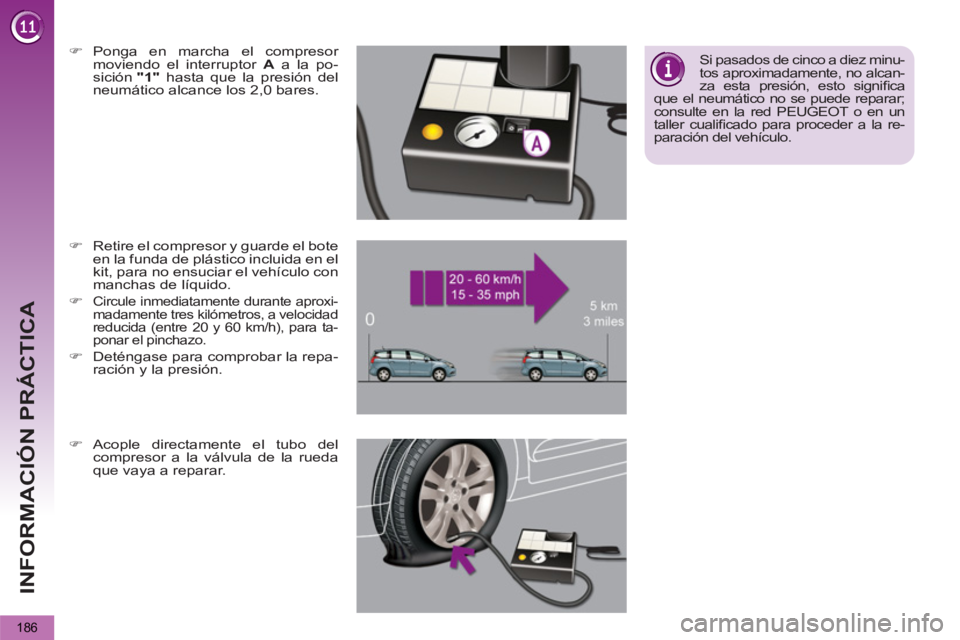

Ponga en marcha el compresor
moviendo el interruptor A
a la po-
sición "1"
hasta que la presión del
neumático alcance los 2,0 bares.




)
Retire el compresor y guarde el bote
en la funda de plástico incluida en el
kit, para no ensuciar el vehículo con
manchas de líquido.

)

Circule inmediatamente durante aproxi-
madamente tres kilómetros, a velocidad
reducida (entre 20 y 60 km/h), para ta-
ponar el pinchazo.

)
Deténgase para comprobar la repa-
ración y la presión.

Si pasados de cinco a diez minu-
tos aproximadamente, no alcan-
za esta presión, esto signifi ca
que el neumático no se puede reparar;
consulte en la red PEUGEOT o en un
taller cualifi cado para proceder a la re-
paración del vehículo.


)
Acople directamente el tubo del
compresor a la válvula de la rueda
que vaya a reparar.

INFORMACIÓN PRÁCTICA
187



)

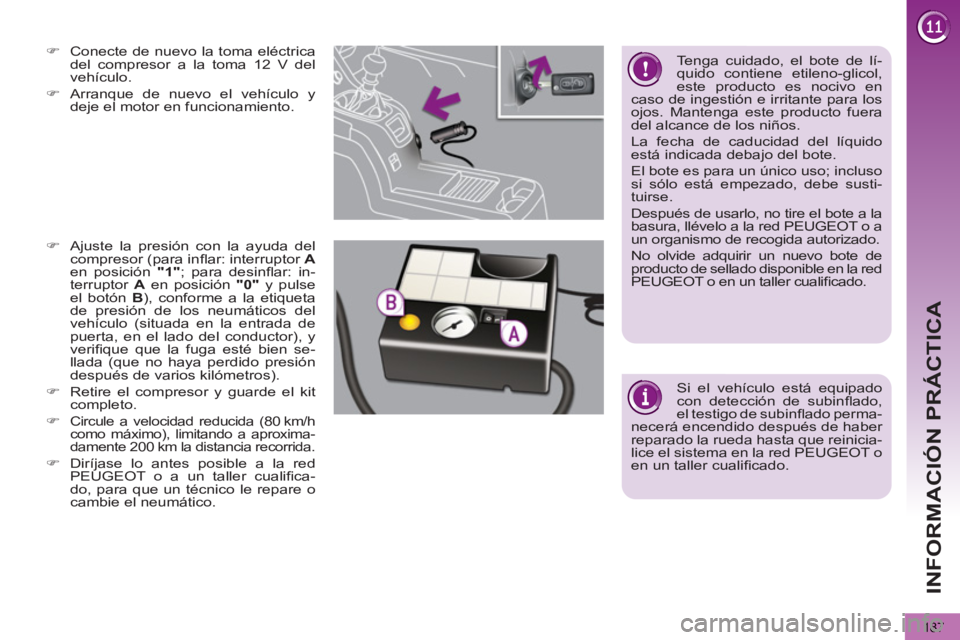

Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

)
Arranque de nuevo el vehículo y
deje el motor en funcionamiento.




)
Ajuste la presión con la ayuda del
compresor (para infl ar: interruptor A

en posición "1"
; para desinfl ar: in-
terruptor A
en posición "0"
y pulse
el botón B
), conforme a la etiqueta
de presión de los neumáticos del
vehículo (situada en la entrada de
puerta, en el lado del conductor), y
verifi que que la fuga esté bien se-
llada (que no haya perdido presión
después de varios kilómetros).

)
Retire el compresor y guarde el kit
completo.

)

Circule a velocidad reducida (80 km/h
como máximo), limitando a aproxima-
damente 200 km la distancia recorrida.

)
Diríjase lo antes posible a la red
PEUGEOT o a un taller cualifi ca-
do, para que un técnico le repare o
cambie el neumático.

Si el vehículo está equipado
con detección de subinfl ado,
el testigo de subinfl ado perma-
necerá encendido después de haber
reparado la rueda hasta que reinicia-
lice el sistema en la red PEUGEOT o
en un taller cualifi cado.

Tenga cuidado, el bote de lí-
quido contiene etileno-glicol,
este producto es nocivo en
caso de ingestión e irritante para los
ojos. Mantenga este producto fuera
del alcance de los niños.
La fecha de caducidad del líquido
está indicada debajo del bote.
El bote es para un único uso; incluso
si sólo está empezado, debe susti-
tuirse.
Después de usarlo, no tire el bote a la
basura, llévelo a la red PEUGEOT o a
un organismo de recogida autorizado.
No olvide adquirir un nuevo bote de
producto de sellado disponible en la red
PEUGEOT o en un taller cualifi cado.

INFORMACIÓN PRÁCTICA
188

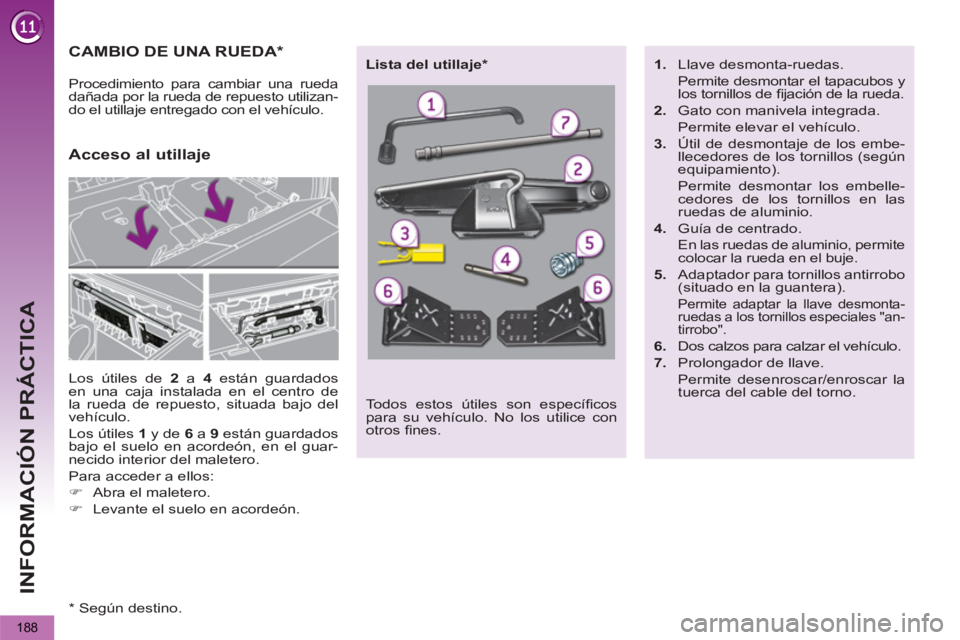

CAMBIO DE UNA RUEDA *

Los útiles de

2
a 4
están guardados
en una caja instalada en el centro de
la rueda de repuesto, situada bajo del
vehículo.
Los útiles 1
y de 6
a 9
están guardados
bajo el suelo en acordeón, en el guar-
necido interior del maletero.
Para acceder a ellos:


)
Abra el maletero.

)
Levante el suelo en acordeón.


Acceso al utillaje

Procedimiento para cambiar una rueda
dañada por la rueda de repuesto utilizan-
do el utillaje entregado con el vehículo.
Todos estos útiles son específi cos
para su vehículo. No los utilice con
otros fi nes.
Lista del utillaje *


1.
Llave desmonta-ruedas.
Permite desmontar el tapacubos y
los tornillos de fi jación de la rueda.

2.
Gato con manivela integrada.
Permite elevar el vehículo.

3.
Útil de desmontaje de los embe-
llecedores de los tornillos (según
equipamiento).
Permite desmontar los embelle-
cedores de los tornillos en las
ruedas de aluminio.

4.
Guía de centrado.

En las ruedas de aluminio, permite
colocar la rueda en el buje.

5.
Adaptador para tornillos antirrobo
(situado en la guantera).
Permite adaptar la llave desmonta-
ruedas a los tornillos especiales "an-
tirrobo".

6.
Dos calzos para calzar el vehículo.

7.
Prolongador de llave.
Permite desenroscar/enroscar la
tuerca del cable del torno.


* Según destino.

INFORMACIÓN PRÁCTICA
189

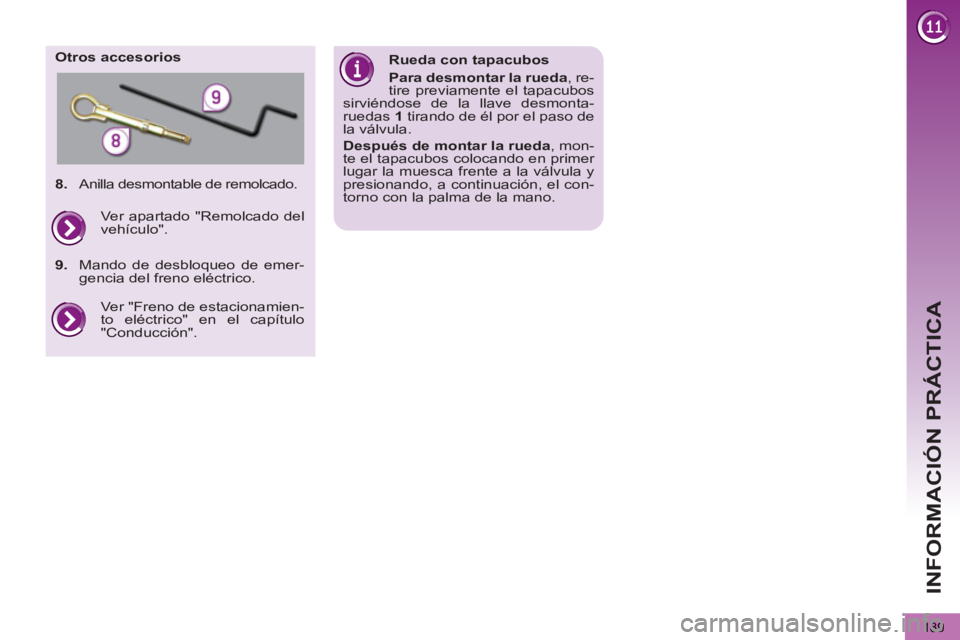

Otros accesorios

Rueda con tapacubos

Para desmontar la rueda
, re-
tire previamente el tapacubos
sirviéndose de la llave desmonta-
ruedas 1
tirando de él por el paso de
la válvula.

Después de montar la rueda
, mon-
te el tapacubos colocando en primer
lugar la muesca frente a la válvula y
presionando, a continuación, el con-
torno con la palma de la mano.

8.
Anilla desmontable de remolcado.
Ver "Freno de estacionamien-
to eléctrico" en el capítulo
"Conducción". Ver apartado "Remolcado del
vehículo".

9.
Mando de desbloqueo de emer-
gencia del freno eléctrico.

INFORMACIÓN PRÁCTICA

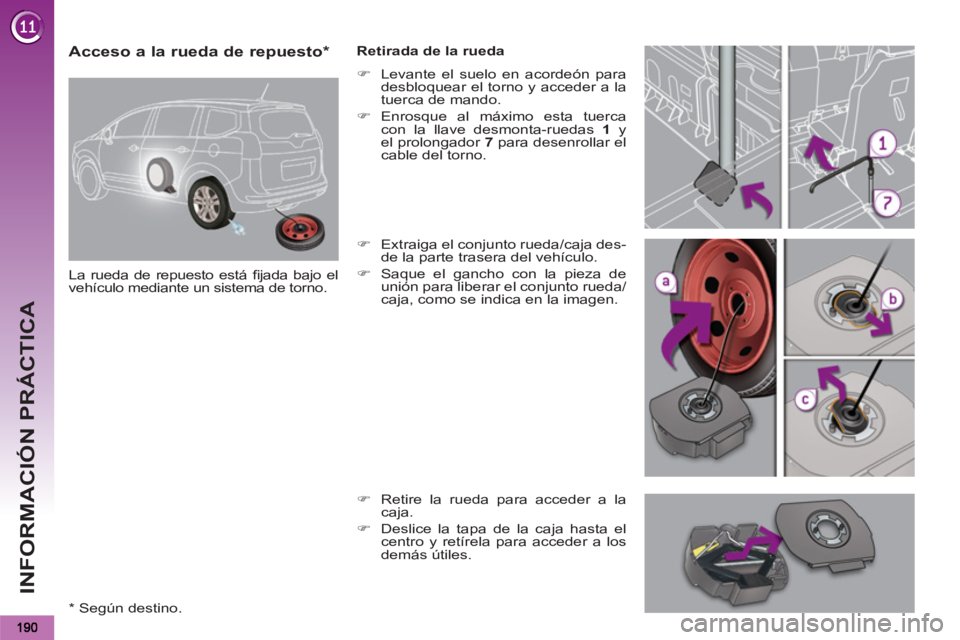

Acceso a la rueda de repuesto *

La rueda de repuesto está fi jada bajo el
vehículo mediante un sistema de torno.
Retirada de la rueda


)
Levante el suelo en acordeón para
desbloquear el torno y acceder a la
tuerca de mando.

)
Enrosque al máximo esta tuerca
con la llave desmonta-ruedas 1
y
el prolongador 7
para desenrollar el
cable del torno.

)
Extraiga el conjunto rueda/caja des-
de la parte trasera del vehículo.

)
Saque el gancho con la pieza de
unión para liberar el conjunto rueda/
caja, como se indica en la imagen.

)
Retire la rueda para acceder a la
caja.

)
Deslice la tapa de la caja hasta el
centro y retírela para acceder a los
demás útiles.


*
Según destino.
