2012 Lancia Ypsilon Návod k použití a údržbě (in Czech)

SYSTÉM ASR
Vypnutí systému ASR
Systém ASR se dá vypnout stiskem tlačítka ASR
OFF (viz "Systém ASR" v kapitole "Seznámení
s vozidlem") . U verzí s konfigurovatelným
multifunkčním displejem je vypnutí systému
signalizováno hlášením a symbolem na displeji;
současně se rozsvítí kontrolka v tlačítku ASR OFF.PROŠLÁ SERVISNÍ PROHLÍDKA
(PLÁNOVANÁ ÚDRŽBA)
Jakmile se předepsaná servisní prohlídka blíží, při
otočení klíčku ve spínací skříňce na MAR se na
konfigurovatelném multifunkčním displeji zobrazí
upozornění “Service” včetně počtu kilometrů/mil,
které do ní zbývají. V takovém případě se obraťte na
autorizovaný servis Lancia, který jednak provede
úkony údržby podle příslušného plánu, jednak
zresetuje upozornění na termín servisní prohlídky.
159SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY A
HLÁŠENÍV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

V NOUZI
V nouzi doporučujeme zatelefonovat na asistenční telefonní číslo uvedené v Záruční knížce. Nejbližší
autorizované ser visy Lancia lze rovněž vyhledat na webových stránkách www.lancia.com.STARTOVÁNÍ MOTORUJestliže se kontrolka
na přístrojové desce rozsvítí a
zůstane svítit, obraťte se okamžitě na autorizovaný
servis Lancia.
STARTOVÁNÍ S POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné motor nastartovat
pomocí jiné baterie se stejnou nebo vyšší kapacitou,
než je kapacita vybité baterie.Při startování motoru postupujte takto:
❒Vhodným kabelem obr. 114 propojte plusové
svorky obou baterií (značka+usvorky);
❒druhým kabelem propojte minusovou svorku (-)
pomocné baterie s ukostřovacím bodem
na
motoru nebo na převodovce startovaného vozidla;
❒nastartujte motor;
❒jakmile motor naskočí, odpojte kabely v opačném
pořadí než při připojování.
U verzí se systémem Start&Stop je postup startování
motoru s pomocnou baterií popsán v oddílu “Systém
Start&Stop” v kapitole “Seznámení s vozidlem”.
Pokud se po několika pokusech nepodaří motor
nastartovat, nepodnikejte další pokusy a obraťte se na
autorizovaný servis Lancia.
obr. 114
L0F0084
160SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

UPOZORNĚNÍ Nesmíte přímo propojit minusové
svorky obou baterií: případné jiskry by mohly zapálit
výbušný plyn, který by mohl uniknout z baterie.
Je-li pomocná baterie nainstalovaná ve druhém
vozidle, je třeba zabránit tomu, aby mezi tímto
vozidlem a vozidlem s vybitou baterií došlo k
náhodnému kontaktu kovových částí.
Při nouzovém startování motoru nesmíte
použít rychlonabíječ baterií. Mohly by
se poškodit elektronické systémy a řídicí
jednotka motoru.
POZOR
Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné intenzity.
Elektrolyt je jed a žíravina. Zabraňte zasažení
očí a pokožky. Doporučujeme nepřibližovat se k
baterii s volným plamenem a zapálenými
cigaretami a nevyvolávat v blízkosti baterie jiskry.STARTOVÁNÍ MOTORU SETRVAČNOSTÍ
V žádném případě nestartujte motor tlačením,
tažením nebo rozjezdem z kopce.
UPOZORNĚNÍ Dokud motor nenaskočí, nepracuje
posilovač brzd ani posilovač řízení, a proto je nutné
na brzdový pedál i na volant vyvíjet větší sílu než
obvykle.
161SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

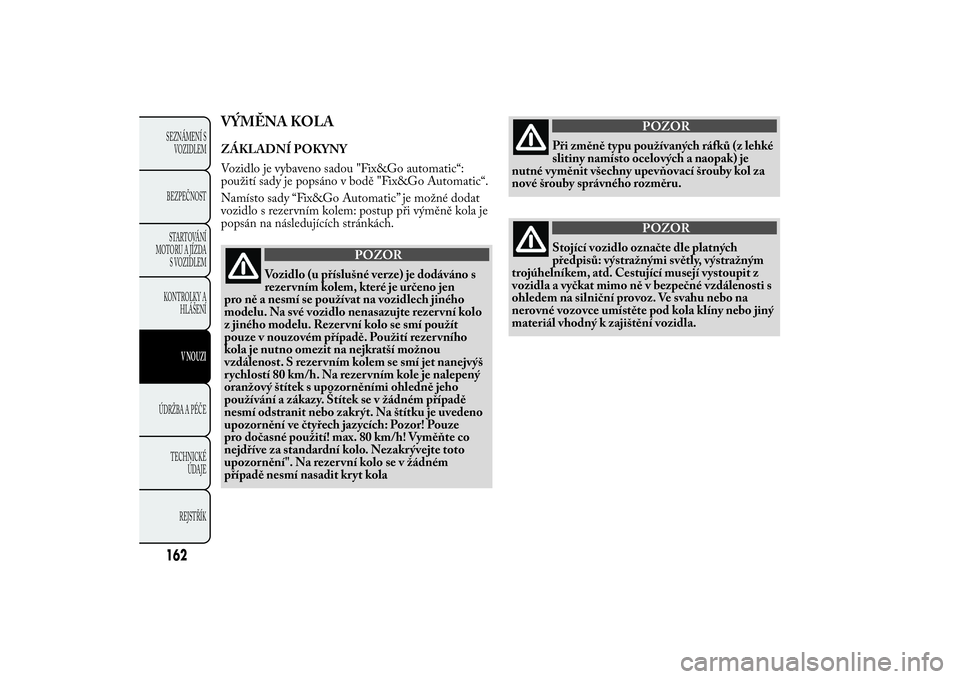

VÝMĚNA KOLAZÁKLADNÍ POKYNY
Vozidlo je vybaveno sadou "Fix&Go automatic“:
použití sady je popsáno v bodě "Fix&Go Automatic“.
Namísto sady “Fix&Go Automatic” je možné dodat
vozidlo s rezervním kolem: postup při výměně kola je
popsán na následujících stránkách.
POZOR
Vozidlo (u příslušné verze) je dodáváno s
rezer vním kolem, které je určeno jen
pro ně a nesmí se používat na vozidlech jiného
modelu. Na své vozidlo nenasazujte rezer vní kolo
z jiného modelu. Rezer vní kolo se smí použít
pouze v nouzovém případě. Použití rezer vního
kola je nutno omezit na nejkratší možnou
vzdálenost. S rezer vním kolem se smí jet nanejvýš
rychlostí 80 km/h. Na rezer vním kole je nalepený
oranžový štítek s upozorněními ohledně jeho
používání a zákazy. Štítek se v žádném případě
nesmí odstranit nebo zakrýt. Na štítku je uvedeno
upozornění ve čtyřech jazycích: Pozor! Pouze
pro dočasné použití! max. 80 km/h! Vyměňte co
nejdříve za standardní kolo. Nezakrývejte toto
upozornění". Na rezer vní kolo se v žádném
případě nesmí nasadit kr yt kola
POZOR
Při změně typu používaných ráfků (z lehké
slitiny namísto ocelových a naopak) je
nutné vyměnit všechny upevňovací šrouby kol za
nové šrouby správného rozměru.
POZOR
Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí vystoupit z
vozidla a vyčkat mimo ně v bezpečné vzdálenosti s
ohledem na silniční provoz. Ve svahu nebo na
nerovné vozovce umístěte pod kola klíny nebo jiný
materiál vhodný k zajištění vozidla.
162SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Vůz s namontovaným nouzovým
rezer vním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací a
brzdění jakož i rychlého projíždění zatáčkami.
Celková životnost rezer vního kola je 3 000 km. Po
ujetí této vzdálenosti je nutno vyměnit kolo za
jiné stejného typu. Na ráfek určený pro rezer vní
kolo nikdy nemontujte tradiční pneumatiku.
Nechejte kolo s píchnutou pneumatikou opravit a
znovu nasadit co nejdříve. Není povoleno
používat současně dvě rezer vní kola či více
rezer vních kol. Před montáží nepotírejte závity
šroubů tukem: mohly by se samovolně
vyšroubovat.
POZOR
Zvedák slouží výhradně pro výměnu kol
na vozidle, s nímž je dodáván. V žádném
případě se nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu. Je zakázáno jej
používat pro opravy pod vozidlem. Nesprávným
umístěním zvedáku může dojít ke spadnutí
vozidla. Nepoužívejte zvedák pro zvedání vyšších
hmotností než těch, jež jsou uvedeny na jeho
štítku. Na rezer vní kolo nelze nasadit sněhové
řetězy. Pokud tedy píchnete některou přední
pneumatiku (hnací kolo) a je třeba nasadit řetězy,
je nutno přemontovat dopředu normální kolo
ze zadní nápravy a místo zadního kola nasadit
rezer vní kolo. Vpředu tak budete mít dvě hnací
kola normálního rozměru, na něž bude možné
sněhové řetězy nasadit.
POZOR
Nesprávně namontovaný kryt kola může
za jízdy upadnout. V žádném případě
neupravujte plnicí ventil pneumatiky. Mezi ráfek
a pneumatiku nevkládejte žádné nástroje.
Pravidelně kontrolujte a doplňujte tlak v
pneumatikáchavrezervním kole podle hodnot
uvedených v kapitole "Technické údaje".
163SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZVEDÁK
Je nutno vědět toto:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno
nahradit jiným originálním zvedákem;
❒na zvedák se nesmí montovat žádné nářadí kromě
ovládací kliky.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje
nebezpečí pro provoz ostatních dopravních
prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně
pevný podklad;
❒vypnout motor, zatáhnout parkovací brzdu a
zařadit 1. rychlostní stupeň nebo zpátečku. Před
vystoupením z vozidla si oblékněte reflexní vestu
(povinnost ze zákona);❒otevřete zavazadlový prostor, zatáhněte za pásku A
obr. 115 a zvedněte koberec;
❒klíčem A obr. 116, který se nachází v kontejneru
nářadím, vyšroubujte zajišťovací mechanismus,
vyjměte přenosku s nářadím B, postavte ji k
vyměňovanému kolu. Pak vytáhněte rezervní kolo
C;
❒klíčem A obr. 117 povolte upevňovací šrouby asi o
jednu otáčku; Verze se slitinovými ráfky: zatřeste
vozidlem, aby se usnadnilo oddělení ráfku od
náboje kola.
❒umístěte zvedák pod vozidlo, blízko ke kolu, které
se má vyměnit;
❒pomocí zařízení A obr. 118 nastavte výšku zvedáku
a jeho horní část B obr. 119 zasuňte správně do
podélníku C (u značky na podélníku);
obr. 115
L0F0099
164SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒upozorněte osoby nacházející se případně v
blízkosti, že bude vozidlo zvednuto; je třeba se
nedržet v těsné blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu na zemi;❒kliku D obr. 118 zasuňte do uložení na zařízení A a
zvedákem nazvedněte vozidlo o několik centimetrů;
❒vyšroubujte tři upevňovací šrouby, sejměte kryt kola
a nakonec vyšroubujte čtvrtý šroub a stáhněte kolo
(pouze u verzí s kryty kol upevněnými šrouby).
obr. 116
L0F0183
obr. 117
L0F0179
obr. 118
L0F0025
obr. 119
L0F0024
165SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒Zkontrolujte, zda se na styčných plochách
rezervního kola a náboje nenacházejí nečistoty,
které by mohly způsobit povolení upevňovacích
šroubů;
❒nasaďte rezervní kolo a zašroubujte první šroub na
dva závity do otvoru, který je nejblíže u ventilu;
❒klíčem A obr. 117 zašroubujte upevňovacích šrouby
na doraz;
❒otáčejte klikou D zvedáku tak, aby se vozidlo
spustilo dolů. Vytáhněte zvedák;
❒klíčem A dodaným s vozidlem zašroubujte šrouby
křížem (vždy dva šrouby proti sobě) na doraz a v
pořadí uvedeném na obr. 120.
❒při výměně kola se slinovým ráfkem doporučujeme
je umístit obráceně tak, aby ozdobná část směřovala
nahoru.Zajistěte co nejdříve, aby bylo nasazeno zpět normální
kolo, protože je větší než rezervní kolo a po umístění
do prostoru na rezervní kolo v zavazadlovém prostoru
způsobuje nerovnost ložné plochy.
ZPĚTNÁ MONTÁŽ NORMÁLNÍHO KOLA
Zvedněte vozidlo výše uvedeným postupem a
demontujte rezervní kolo.
Verze s ocelovými ráfky
Postupujte takto:
❒Zkontrolujte, zda se na styčných plochách
normálního kola a náboje nenacházejí nečistoty,
které by mohly způsobit povolení upevňovacích
šroubů;
❒nasaďte normální kolo a zasuňte čtyři šrouby do
otvorů;
❒klíčem dodávaným s vozidlem zašroubujte
upevňovací šrouby; ❒nasaďte zatlačením kryt na kolo tak, aby plnicí
ventil prošel příslušným otvorem v krytu;
❒spusťte vozidlo dolů a vyjměte zvedák;
❒klíčem dodaným s vozidlem zašroubujte upevňovací
šrouby ve výše uvedeném pořadím označeném
číslicemi.
obr. 120
L0F0182
166SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
