2012 Lancia Ypsilon Návod k použití a údržbě (in Czech)

DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření zadních dveří
zevnitř.
Pojistku A obr. 55 lze zapnout pouze s otevřenými
dveřmi:
❒poloha 1 - dětská pojistka je zapnuta (dveře jsou
zamknuté zevnitř);
❒poloha 2 - dětská pojistka je vypnuta (dveře jdou
zevnitř otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém
odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají
zadní dveře zevnitř otevřít.
POZOR
Dětskou pojistku používejte vždy, když ve
vozidle cestují děti. Po zapnutí dětské
pojistky zkontrolujte zatažením za vnitřní kliku
dveří, zda je pojistka skutečně zapnuta.
obr. 55
L0F0080
71SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH DVEŘÍ
SPOLUCESTUJÍCÍHO A ZADNÍCH DVEŘÍ
Přední dveře na straně spolucestujícího a zadní dveře
jsou opatřeny zařízením, díky němuž je možné je
zamknout i bez proudu.
V takovém případě je třeba postupovat takto:
❒zasunout kovovou vložku klíčku zapalování do
zdířky A obr. 56 (přední dveře na straně
spolucestujícího) nebo B obr. 55 (zadní dveře);
❒otočit klíčkem doprava a současně jej vytáhnout ze
zdířky A obr. 56 nebo B obr. 55.
Zajišťovací kolík zámku je možné uvést do souladu s
ostatní soustavou (pouze po dobití baterie) takto:
❒stisknout tlačítko
na dálkovém ovládání;
❒stisknout tlačítkozamknutí/odemknutí dveří;
❒otevřít dveře klíčkem v zámku předních dveří;
❒zatáhnout za vnitřní kliku dveří.
Pokud byla zapnuta dětská pojistka a dveře
byly zamknuty, jak je uvedeno výše,
zatažením za vnitřní kliku dveří se dveře
neotevřou, ale zajišťovací kolík dveří se uvede do
souladu s ostatní soustavou; dveře je pak nutno
otevřít vnější klikou. Nouzovým zamknutím se
nevyřadí funkce tlačítka centrálního
zamykání/odemykání dveří
.
UPOZORNĚNÍ Po případném odpojení baterie
nebo přerušení pojistky je nutno znovu "inicializovat"
fungování mechanismu zamykání/odemykání dveří
takto:
❒zavřete všechny dveře;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce.
obr. 56
L0F0215
72
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ELEKTRICKÉ OVLADAČE OKENFungují s klíčkem zapalování na MAR a ještě asi tři
minuty po otevření některých předních dveří po
přetočení klíčku na STOP nebo vytažení ze skříňky
zapalování.
Ovládací tlačítka se nacházejí na osazení dveřních
panelů (u příslušné verze vozidla) (z panelu na straně
řidiče je možné ovládat všechna okna).
Systém je opatřen ochranou proti skřípnutí prstů,
který se spíná při ovládání předních oken (u příslušné
verze vozidla).
POZOR
Nepatřičné zacházení s elektrickými
ovladači oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci s ním
prověřte, zda nejsou cestující vystaveni nebezpečí
úrazu, k němuž by mohlo dojít pohybem oken
nebo by jej mohly způsobit předměty, jež se
zachytily do otevíraného okna nebo do nichž by
okno narazilo. Při opuštění vozidla vyjměte
vždy klíček ze zapalování, aby nevhodnou
manipulací s ovládáním oken nemohlo dojít k
ohrožení osob, které zůstanou ve vozidle.OVLÁDAČE
Přední dveře na straně řidiče
A obr. 57: otevření/zavření předního levého okna;
"automatické plynulé" fungování při otevření/zavření
okna;
B: otevření/zavření předního pravého okna;
"automatické plynulé" fungování při otevření/zavření
okna (u příslušné verze vozidla);
C: zapnutí/vypnutí ovládačů oken zadních dveří;
D: otevření/zavření levého zadního okna (u příslušné
verze vozidla); "automatické plynulé" otevírání a
zavírání okna;
E: otevření/zavření pravého zadního okna (u příslušné
verze vozidla); "automatické plynulé" otevírání a
zavírání okna.
obr. 57
L0F0162
73SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Stiskněte ovládací tlačítka otevírání/zavírání
požadovaného okna. Krátkým stiskem jednoho z
tlačítek se okno pohybuje krokově, delším stiskem se
okno zavře či otevře plynulým automatickým
pohybem po celé dráze.
Okno lze zastavit v požadované výšce dalším
stisknutím tlačítka. Podržením tlačítka na několik
sekund se okno automaticky zavře nebo otevře (pouze
s klíčem ve spínací skříňce v poloze MAR).
Přední dveře na straně spolucestujícího/zadní dveře
(u příslušné verze vozidla)
Na osazení panelu předních dveří na straně
spolucestujícího a u některých verzí i na zadních
dveřích jsou tlačítka pro ovládání příslušného okna.
Zařízení na ochranu před skřípnutím prstů
Ve vozidle je instalována aktivní ochrana proti
skřípnutí při vysouvání předních a zadních oken
nahoru. Tento ochranný systém umí detekovat
případnou překážku při zavírání skla: jakmile detekuje
překážku, zastaví pohyb skla a podle jeho polohy
změní směr tohoto pohybu.
Zařízení je užitečné i v případě, kdy s ovládači začnou
nevhodně manipulovat děti cestující ve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i
automatickém ovládání okna. Při zásahu ochrany
proti skřípnutí se okamžitě přeruší pohyb skla, které
se začne pohybovat opačným směrem. Během této
doby nelze sklo nijak ovládat.UPOZORNĚNÍ Jestliže ochrana proti skřípnutí
musí zasáhnout třikrát za sebou během jedné minuty
nebo je v poruše, je zablokováno automatické
fungování vytažení skla nahoru; sklem pak lze
pohybovat pouze opakovaným stisknutím tlačítka po
dobu 0,5 sekundy, po uvolnění tlačítka je pak možný
další pohyb. K obnově řádného fungování systému
je třeba dotčené okno spustit dolů.
UPOZORNĚNÍ S klíčkem zapalování v poloze
STOP nebo vytaženým ze zapalování zůstanou
ovládače oken aktivní ještě asi tři minuty a vypnou se
otevřením některých dveří.
UPOZORNĚNÍ Stiskem tlačítka
na dálkovém
ovládání a jeho přidržením alespoň na 2 sekundy se
začnou okna otevírat a budou v pohybu po dobu
držení tlačítka. Stiskem tlačítka
a jeho přidržením
alespoň na 2 sekundy se okna zavřou.
Systém splňuje směrnici 2000/4/ES o
ochraně cestujících při vyklonění z okna.
Inicializace systému ovládání oken
Inicializační proceduru je nutno se zavřenými dveřmi
provést u každých dveří:
❒okno, které se má inicializovat, zavřete manuálně do
horní koncové polohy;
❒po úplném zavření podržte spínač v poloze pro
zavírání ještě nejméně 1 sekundu.
74
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZAVAZADLOVÝ PROSTOROdemknutí zavazadlového prostoru se ovládá
elektricky a za jízdy vozidla je ovládání zablokováno.
OTEVŘENÍ
Je-li víko zavazadlového prostoru odemknuté, je
možné otevřít zavazadlový prostor elektricky
ovládanou klikou A obr. 58 umístěnou pod madlem
tak, aby bylo slyšet klapnutí na doklad uvolnění
zámku, nebo stiskem tlačítka
na dálkovém
ovládání.
Při odemknutí dvakrát bliknou směrová světla a
rozsvítí se vnitřní svítidla: svítidlo zhasne samočinně
při zavření víka zavazadlového prostoru. Pokud
zapomenete víko zavazadlového prostoru zavřít,
svítidlo se po několika minutách samočinně vypne.Nouzové otevření zevnitř
Postupujte takto:
❒vyndejte zadní opěrky hlavy a vyklopte sedadla (viz
"Rozšíření zavazadlového prostoru");
❒zatlačte na páčku A obr. 59.
POZOR
Při otvírání dveří zavazadlového prostoru
dávejte pozor, abyste nenarazili na
případný střešní nosič.
obr. 58
L0F0031
obr. 59
L0F0041
75SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZAVŘENÍ
Zatáhněte za jazýček A obr. 60, dejte víko dolů a
zatlačte na ně u zámku, až se ozve klapnutí .
Při odemknutí dvakrát bliknou směrová světla a
rozsvítí se vnitřní svítidla: svítidlo zhasne samočinně
při zavření víka zavazadlového prostoru. Pokud
zapomenete víko zavazadlového prostoru zavřít,
svítidlo se po několika minutách samočinně vypne.
UPOZORNĚNÍ Před zavřením zavazadlového
prostoru zkontrolujte, zda máte u sebe klíček
od vozidla, protože se víko samočinně zamkne.INICIALIZACE VÍKA ZAVAZADLOVÉHO
PROSTORU
UPOZORNĚNÍ Po případném odpojení baterie
nebo přerušení pojistky je nutno znovu inicializovat
fungování mechanismu zamykání/odemykání dveří
takto.
❒zavřete všechny dveře a víko zavazadlového
prostoru;
❒stiskněte tlačítko
dálkového ovládání;
❒stiskněte tlačítkodálkového ovládání.
obr. 60
L0F0193
76
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

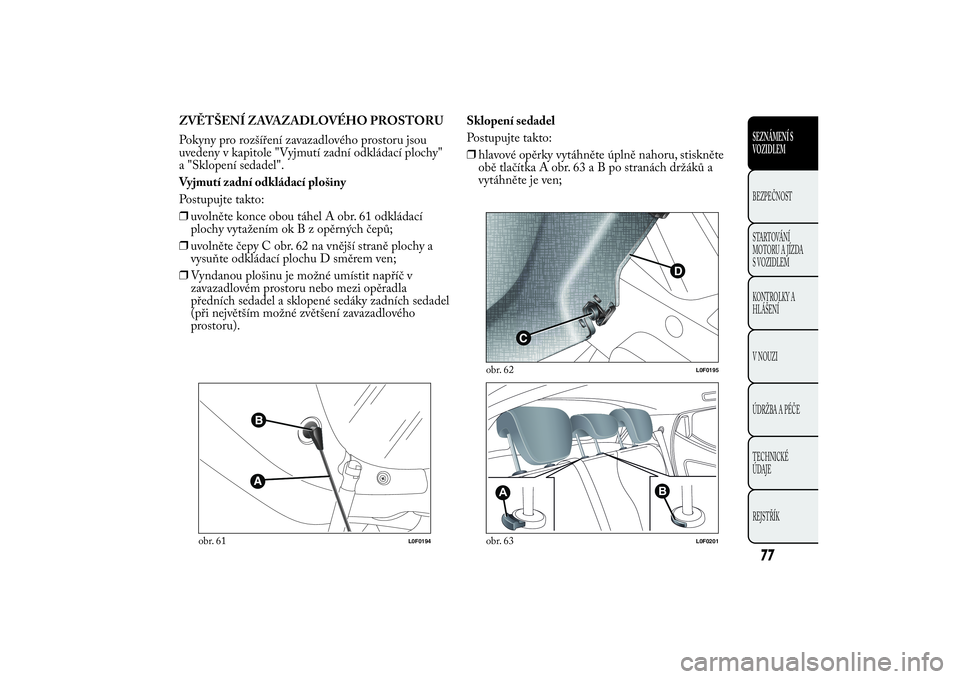

ZVĚTŠENÍ ZAVAZADLOVÉHO PROSTORU
Pokyny pro rozšíření zavazadlového prostoru jsou
uvedeny v kapitole "Vyjmutí zadní odkládací plochy"
a "Sklopení sedadel".
Vyjmutí zadní odkládací plošiny
Postupujte takto:
❒uvolněte konce obou táhel A obr. 61 odkládací
plochy vytažením ok B z opěrných čepů;
❒uvolněte čepy C obr. 62 na vnější straně plochy a
vysuňte odkládací plochu D směrem ven;
❒Vyndanou plošinu je možné umístit napříč v
zavazadlovém prostoru nebo mezi opěradla
předních sedadel a sklopené sedáky zadních sedadel
(při největším možné zvětšení zavazadlového
prostoru).Sklopení sedadel
Postupujte takto:
❒hlavové opěrky vytáhněte úplně nahoru, stiskněte
obě tlačítka A obr. 63aBpostranáchdržákůa
vytáhněte je ven;
obr. 61
L0F0194
C
D
obr. 62
L0F0195
A
B
obr. 63
L0F0201
77SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒dejte bezpečnostní pásy stranou, zkontrolujte, zda
jsou řádně natažené, bez zkroucení;
❒stiskněte uvolňovací tlačítko A obr. 64 a sklopte
levou nebo pravou část děleného opěradla, pak
sklopte opěradlo na sedák.
Narovnání zadního sedadla zpět
Dejte bezpečnostní pásy stranou, zkontrolujte, zda
jsou řádně natažené, bez zkroucení. Přiklopte
opěradlo zpět a zatlačte je dozadu, až se ozve klapnutí
zajišťovacího mechanismu.UKOTVENÍ NÁKLADU
V zavazadlovém prostoru se nacházejí dvě oka pro
ukotvení lan pro zajištění přepravovaného náklad
proti posunutí; dvě oka jsou na zadním příčníku.
UPOZORNĚNÍ K jednomu poutacímu oku
neukotvujte náklad těžší než 100 kg.
POZOR
Těžký nezajištěný náklad může při nehodě
těžce zranit cestující.
POZOR
Pro případ cesty do oblastí, v nichž je
obtížné čerpání paliva a chcete si palivo
vézt s sebou v rezer vním kanystru, dodržuje
platné předpisy a používejte výhradně schválenou
a řádně připevněnou nádobu. Nicméně i tak se
při případné nehodě zvyšuje nebezpečí požáru.
obr. 64
L0F0088
