2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

Техническое обслуживание
60
7
✽✽

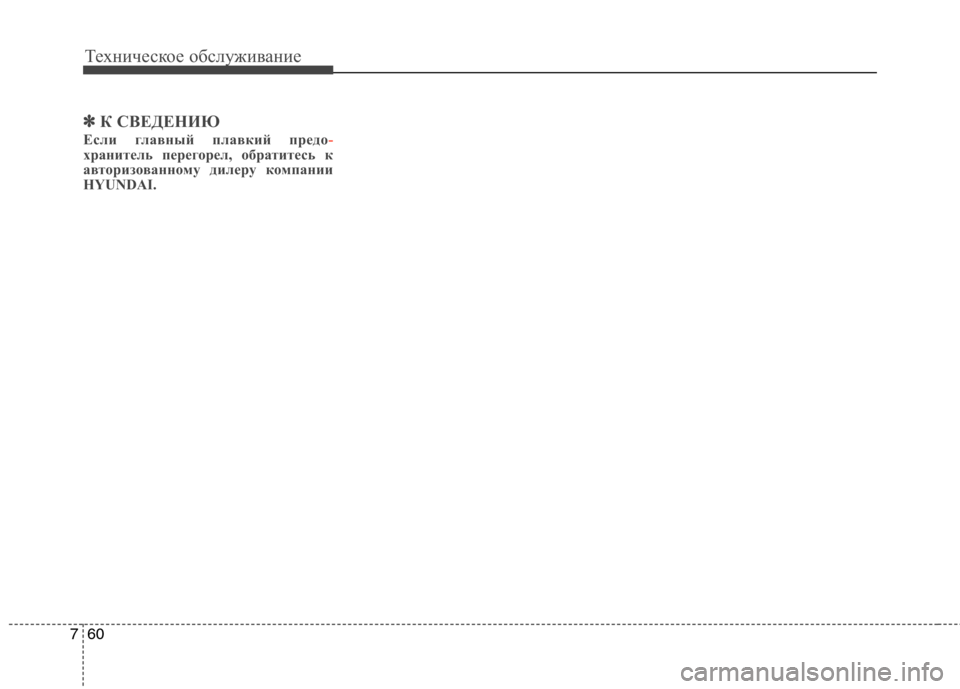

К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.

761
Техническое обслуживание
✽✽К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,

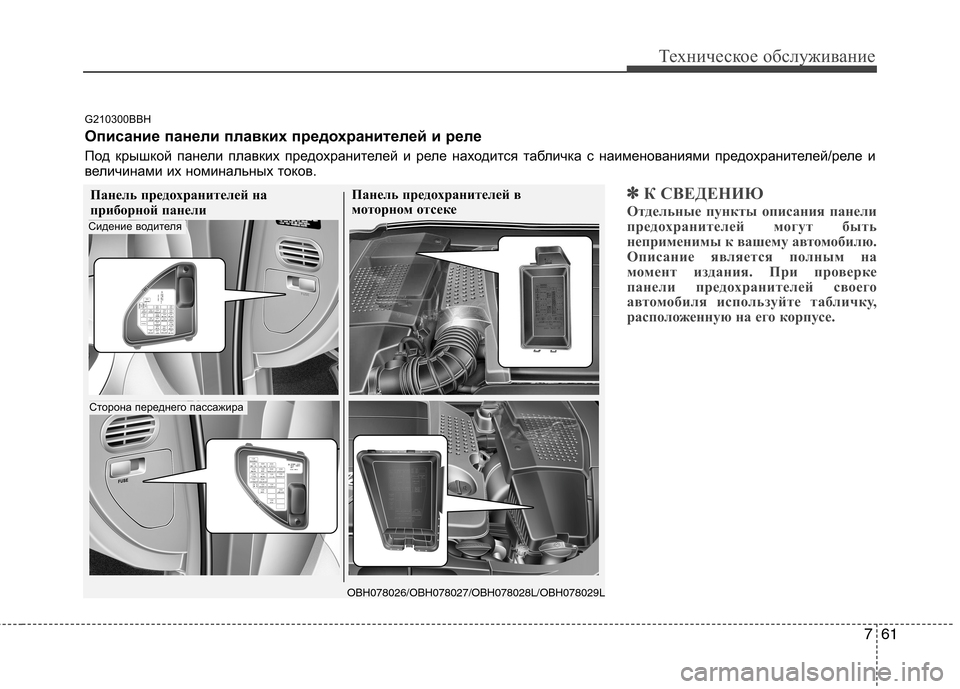

расположенную на его корпусе.Панель предохранителей на
приборной панели Панель предохранителей в
моторном отсеке
OBH078026/OBH078027/OBH078028L/OBH078029L
G210300BBH
Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах
одится табличка с наименованиями предохранителей/реле и
величинами их номинальных токов.
Сидение водителя
Сторона переднего пассажира

Техническое обслуживание
62
7

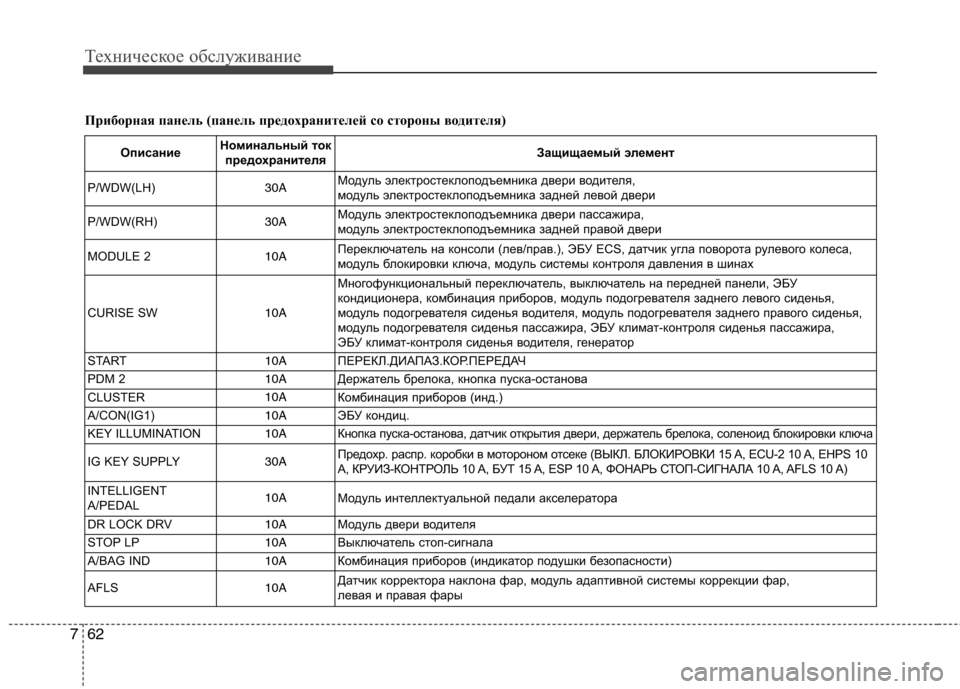

Приборная панель (панель предохранителей со стороны водителя)
Описание Номинальный ток
предохранителя Защищаемый элемент
P/WDW(LH) 30AМодуль электростеклоподъемника двери водителя,
модуль электростеклоподъемника задней левой двери
P/WDW(RH) 30AМодуль электростеклоподъемника двери пассажира,
модуль электростеклоподъемника задней правой двери
MODULE 2 10AПереключатель на консоли (лев/прав.), ЭБУ ECS, датчик угла п
оворота рулевого колеса,
модуль блокировки ключа, модуль системы контроля давления в шинах
CURISE SW 10AМногофункциональный переключатель, выключатель на передней
панели, ЭБУ
кондиционера, комбинация приборов, модуль подогреват еля заднего левого сиденья,
модуль подогревателя сиденья водителя, модуль подогрева теля заднего правого сиденья,
модуль подогревателя сиденья пассажира, ЭБУ климат-контроля сиденья пассажира,
ЭБУ климат-контроля сиденья водителя, генератор
START 10A
ПЕРЕКЛ.ДИАПАЗ.КОР.ПЕРЕДАЧ
PDM 2 10A
Держатель брелока, кнопка пуска-останова
CLUSTER 10A
Комбинация приборов (инд.)
A/CON(IG1) 10A
ЭБУ кондиц.
KEY ILLUMINATION 10A
Кнопка пуска-останова, датчик открытия двери, держатель брел ока, соленоид блокировки ключа
IG KEY SUPPLY 30AПредохр. распр. коробки в мотороном отсеке (ВЫКЛ. БЛОКИР
ОВКИ 15 A, ECU-2 10 A, EHPS 10
A, КРУИЗ-КОНТРОЛЬ 10 A, БУТ 15 A, ESP 10 A, ФОНАРЬ СТОП-СИГНАЛА 1 0 A, AFLS 10 A)
INTELLIGENT
A/PEDAL 10A
Модуль интеллектуальной педали акселератора
DR LOCK DRV 10A
Модуль двери водителя
STOP LP 10A
Выключатель стоп-сигнала
A/BAG IND 10A
Комбинация приборов (индикатор подушки безопасности)
AFLS 10AДатчик корректора наклона фар, модуль адаптивной системы
коррекции фар,
левая и правая фары

763
Техническое обслуживание

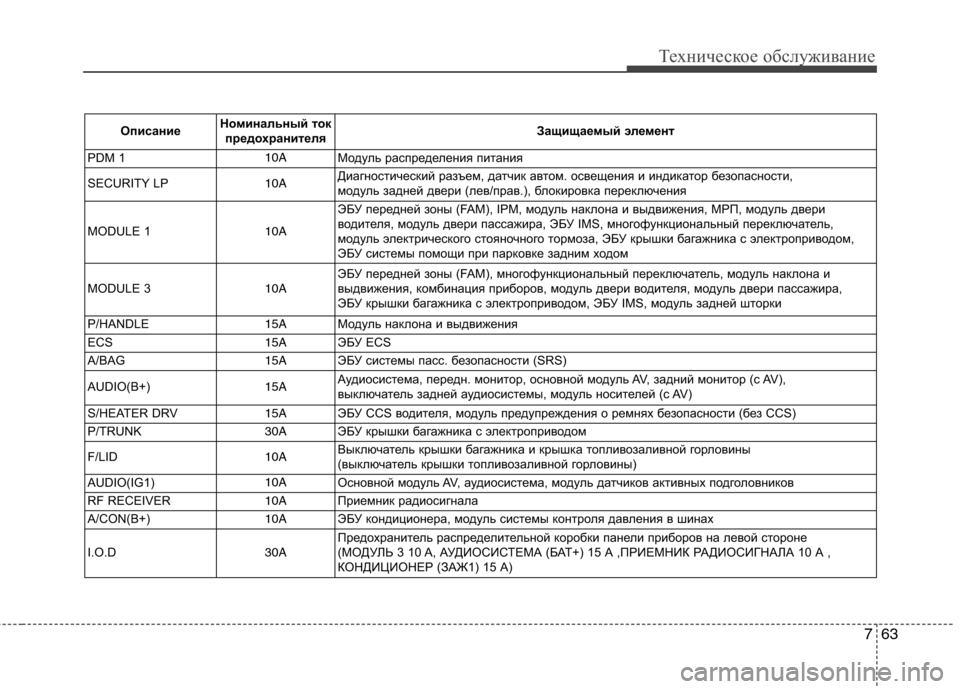

ОписаниеНоминальный ток
предохранителя Защищаемый элемент
PDM 110AМодуль распределения питания
SECURITY LP10AДиагностический разъем, датчик автом. освещения и индикатор
безопасности,
модуль задней двери (лев/прав.), блокировка переключени я
MODULE 110A
ЭБУ передней зоны (FAM), IPM, модуль наклона и выдвижения, МРП, модуль двери
водителя, модуль двери пассажира, ЭБУ IMS, многофункционал ьный переключатель,
модуль электрического стояночного тормоза, ЭБУ крышки баг ажника с электроприводом,
ЭБУ системы помощи при парковке задним ходом
MODULE 3 10AЭБУ передней зоны (FAM), многофункциональный переключатель,
модуль наклона и
выдвижения, комбинация приборов, модуль двери водител я, модуль двери пассажира,
ЭБУ крышки багажника с электроприводом, ЭБУ IMS, модуль з адней шторки
P/HANDLE 15A
Модуль наклона и выдвижения
ECS 15A
ЭБУ ECS
A/BAG 15A
ЭБУ системы пасс. безопасности (SRS)
AUDIO(B+) 15AАудиосистема, передн. монитор, основной модуль AV, задн
ий монитор (с AV),
выключатель задней аудиосистемы, модуль носителей (с AV)
S/HEATER DRV 15A
ЭБУ CCS водителя, модуль предупреждения о ремнях безопасн ости (без CCS)
P/TRUNK 30A
ЭБУ крышки багажника с электроприводом
F/LID 10AВыключатель крышки багажника и крышка топливозаливной г
орловины
(выключатель крышки топливозаливной горловины)
AUDIO(IG1) 10A
Основной модуль AV, аудиосистема, модуль датчиков активных п одголовников
RF RECEIVER 10A
Приемник радиосигнала
A/CON(B+) 10A
ЭБУ кондиционера, модуль системы контроля давления в ши нах
I.O.D 30AПредохранитель распределительной коробки панели приборо
в на левой стороне
(МОДУЛЬ 3 10 A, АУДИОСИСТЕМА (БАТ+) 15 А ,ПРИЕМНИК РАДИОСИГНАЛА 10 А ,
КОНДИЦИОНЕР (ЗАЖ1) 15 А)

Техническое обслуживание
64
7

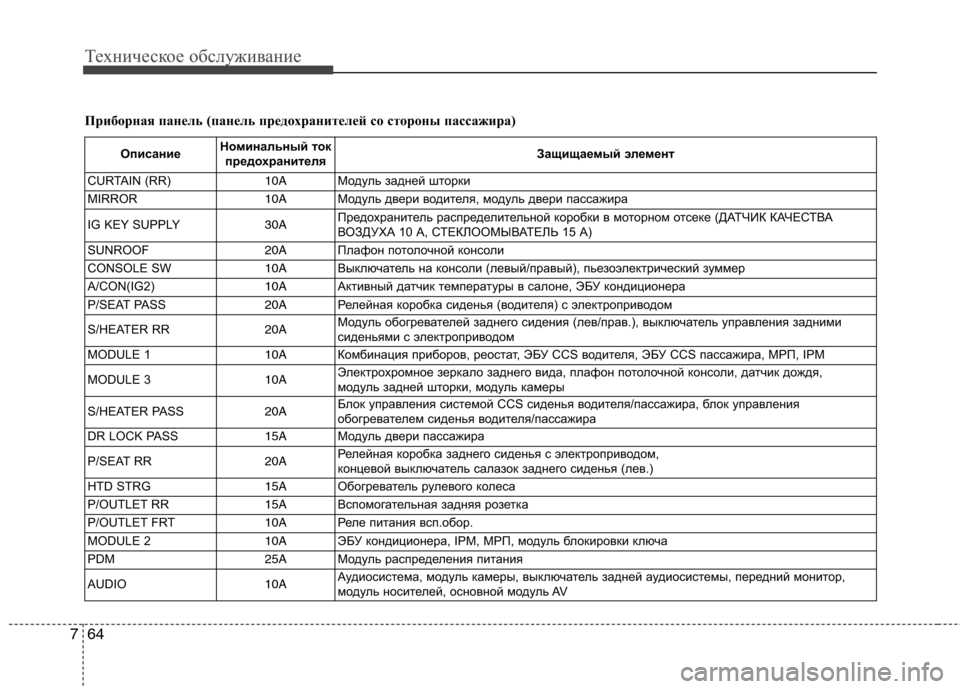

Приборная панель (панель предохранителей со стороны пассажира)
Описание Номинальный ток
предохранителя Защищаемый элемент
CURTAIN (RR) 10A
Модуль задней шторки
MIRROR 10A
Модуль двери водителя, модуль двери пассажира
IG KEY SUPPLY 30AПредохранитель распределительной коробки в моторном отсе
ке (ДАТЧИК КАЧЕСТВА
ВОЗДУХА 10 А, СТЕКЛООМЫВАТЕЛЬ 15 А)
SUNROOF 20A
Плафон потолочной консоли
CONSOLE SW 10A
Выключатель на консоли (левый/правый), пьезоэлектрический зу ммер
A/CON(IG2) 10A
Активный датчик температуры в салоне, ЭБУ кондиционера
P/SEAT PASS 20A
Релейная коробка сиденья (водителя) с электроприводом
S/HEATER RR 20AМодуль обогревателей заднего сидения (лев/прав.), выклю
чатель управления задними
сиденьями с электроприводом
MODULE 1 10A
Комбинация приборов, реостат, ЭБУ CCS водителя, ЭБУ C CS пассажира, МРП, IPM
MODULE 3 10AЭлектрохромное зеркало заднего вида, плафон потолочной
консоли, датчик дождя,
модуль задней шторки, модуль камеры
S/HEATER PASS 20AБлок управления системой CCS сиденья водителя/пассажира, бло
к управления
обогревателем сиденья водителя/пассажира
DR LOCK PASS 15A
Модуль двери пассажира
P/SEAT RR 20AРелейная коробка заднего сиденья с электроприводом,
концевой выключатель салазок заднего сиденья (лев.)
HTD STRG 15A
Обогреватель рулевого колеса
P/OUTLET RR 15A
Вспомогательная задняя розетка
P/OUTLET FRT 10A
Реле питания всп.обор.
MODULE 2 10A
ЭБУ кондиционера, IPM, МРП, модуль блокировки ключа
PDM 25A
Модуль распределения питания
AUDIO 10AАудиосистема, модуль камеры, выключатель задней аудиосисте
мы, передний монитор,
модуль носителей, основной модуль AV

765
Техническое обслуживание

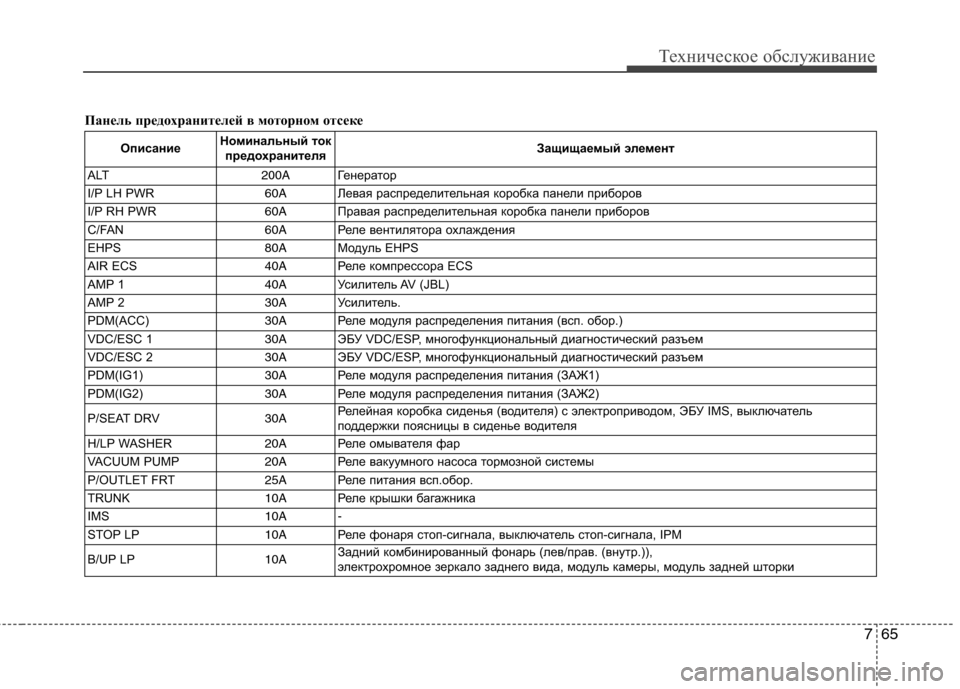

Панель предохранителей в моторном отсекеОписание Номинальный ток
предохранителя Защищаемый элемент
ALT 200A
Генератор
I/P LH PWR 60A
Левая распределительная коробка панели приборов
I/P RH PWR 60A
Правая распределительная коробка панели приборов
C/FAN 60A
Реле вентилятора охлаждения
EHPS 80A
Модуль EHPS
AIR ECS 40A
Реле компрессора ECS
AMP 1 40A
Усилитель AV (JBL)
AMP 2 30A
Усилитель.
PDM(ACC) 30A
Реле модуля распределения питания (всп. обор.)
VDC/ESC 1 30A
ЭБУ VDC/ESP, многофункциональный диагностический разъем
VDC/ESC 2 30A
ЭБУ VDC/ESP, многофункциональный диагностический разъем
PDM(IG1) 30A
Реле модуля распределения питания (ЗАЖ1)
PDM(IG2) 30A
Реле модуля распределения питания (ЗАЖ2)
P/SEAT DRV 30AРелейная коробка сиденья (водителя) с электроприводом, ЭБ
У IMS, выключатель
поддержки поясницы в сиденье водителя
H/LP WASHER 20A
Реле омывателя фар
VACUUM PUMP 20A
Реле вакуумного насоса тормозной системы
P/OUTLET FRT 25A
Реле питания всп.обор.
TRUNK 10A
Реле крышки багажника
IMS 10A -
STOP LP 10A
Реле фонаря стоп-сигнала, выключатель стоп-сигнала, IPM
B/UP LP 10AЗадний комбинированный фонарь (лев/прав. (внутр.)),
электрохромное зеркало заднего вида, модуль камеры, мо
дуль задней шторки

Техническое обслуживание
66
7
Описание Номинальный ток
предохранителя Защищаемый элемент
ECU 30A
Реле управления двигателем
BLOWER 40A
Реле вентилятора
IGN SW 2
(PRESAFETY PASS) 40A
Замок зажигания (ЗАЖ2, ПУСК), напоминатель о ремне безопасн ости пассажира
RR HTD 40AПредохранитель распределительной коробки в моторном отсе
ке
(ДАТЧИК КАЧЕСТВА ВОЗДУХА 10 А, СТЕКЛООМЫВАТЕЛЬ 15 А)
IGN SW 1
(PRESAFETY DRV) 40A
Замок зажигания (ЗАЖ1, вспом. обор.), напоминатель о ремне безопасности водителя
A/CON 10A
ЭБУ кондиц.
EPB 1 15A
Электронный модуль стояночного тормоза
EPB 2 15A
Электронный модуль стояночного тормоза
HORN 15A
Реле з/сиг.
IPM 10A
IPM, реле фар ближнего света
AQS 10A
Датчик AQS, ЭБУ стеклоочистителей, реле вентилятора
DEICER 15A
Реле подогреваемого ветрового стекла
WASHER 15A
Реле стеклоомывателя
WIPER 30A
Электродвигатель стеклоочистителя
HTD MIRR 10AЭБУ кондиционера, наружное зеркало с электроприводом и
электродвигатель складывания
зеркала (лев/прав.)
TCU 15A
БУТ
AFLS 10A
Фара (лев/прав.)
EHPS 10A
Модуль EHPS
VDC/ESC 10A
ЭБУ ESP, многофункциональный диагностический разъем

767
Техническое обслуживание

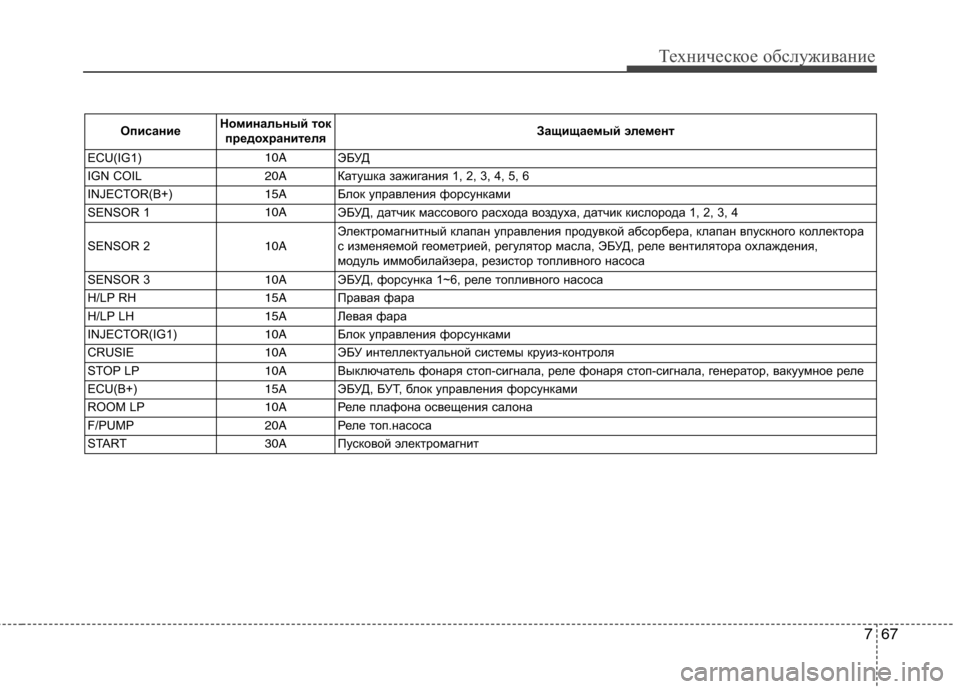

ОписаниеНоминальный ток
предохранителя Защищаемый элемент
ECU(IG1)10AЭБУД
IGN COIL20AКатушка зажигания 1, 2, 3, 4, 5, 6
INJECTOR(B+)15AБлок управления форсунками
SENSOR 110AЭБУД, датчик массового расхода воздуха, датчик кислорода 1,
2, 3, 4
SENSOR 2 10AЭлектромагнитный клапан управления продувкой абсорбера,
клапан впускного коллектора
с изменяемой геометрией, регулятор масла, ЭБУД, реле в ентилятора охлаждения,
модуль иммобилайзера, резистор топливного насоса
SENSOR 3 10A
ЭБУД, форсунка 1~6, реле топливного насоса
H/LP RH 15A
Правая фара
H/LP LH 15A
Левая фара
INJECTOR(IG1) 10A
Блок управления форсунками
CRUSIE 10A
ЭБУ интеллектуальной системы круиз-контроля
STOP LP 10A
Выключатель фонаря стоп-сигнала, реле фонаря стоп-сигнала, г енератор, вакуумное реле
ECU(B+) 15A
ЭБУД, БУТ, блок управления форсунками
ROOM LP 10A
Реле плафона освещения салона
F/PUMP 20A
Реле топ.насоса
START 30A
Пусковой электромагнит
