2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

Средства обеспечения безопасности автомобиля
46
3
Заднее боковое
сиденье (сторона пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье
Расположение ISOFI в автомобиле

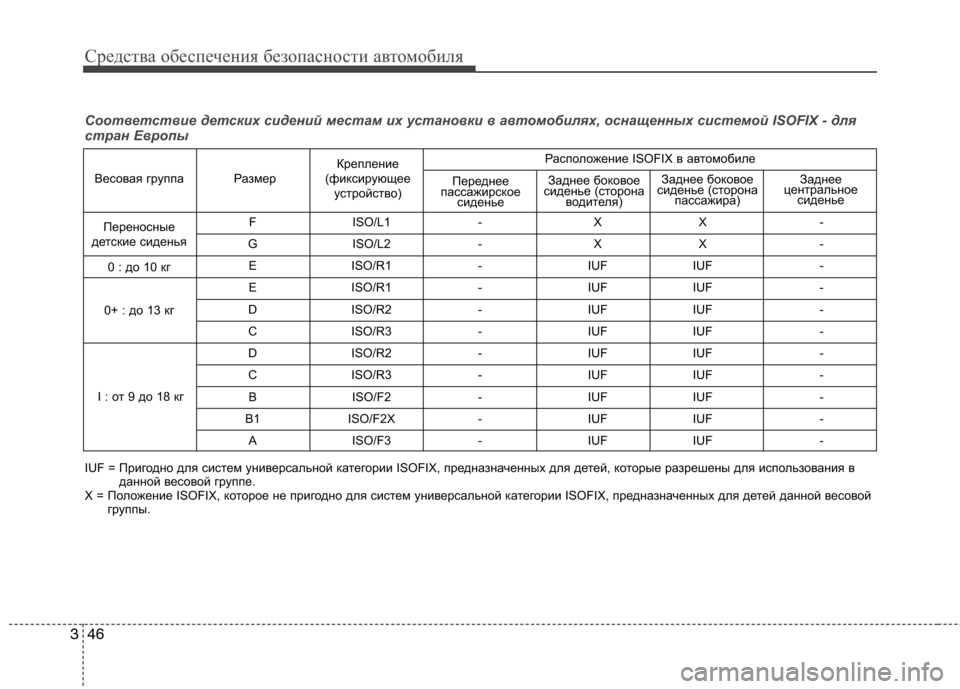

Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX - для
стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, п редназначенных для детей, которые разрешены для использования в
данной весовой группе.
= Положение ISOFIX, которое не пригодно для систем универ сальной категории ISOFIX, предназначенных для детей данной весовой
группы.

347
Средства обеспечения безопасности автомобиля

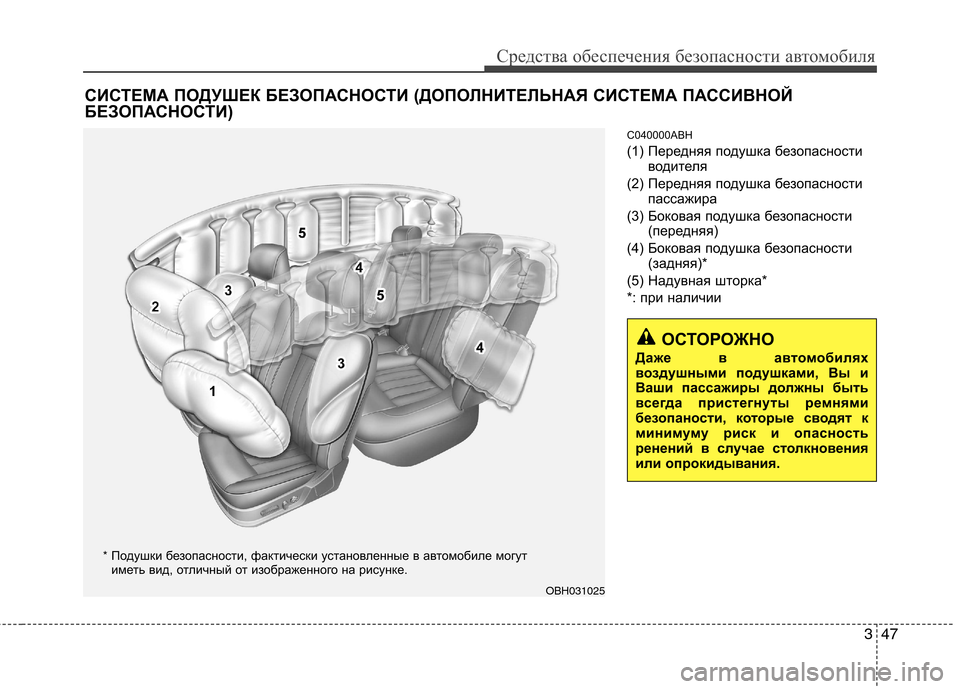

C040000ABH
(1) Передняя подушка безопасностиводителя
(2) Передняя подушка безопасности пассажира
(3) Боковая подушка безопасности (передняя)
(4) Боковая подушка безопасности (задняя)*
(5) Надувная шторка*
*: при наличии
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВ
НОЙ
БЕЗОПАСНОСТИ)
OBH031025
*
Подушки безопасности, фактически установленные в автомобиле могут
иметь вид, отличный от изображенного на рисунке.
ОСТОРОЖНО
Даже в автом обилях
воздушными подушками, Вы и
Ваши пассажиры должны быть
всегда пристегнуты ремнями
безопаности, которые сводят к
мини муму риск и опасность
ренений в случае столкновения
или опрокидывания.

Средства обеспечения безопасности автомобиля
48
3

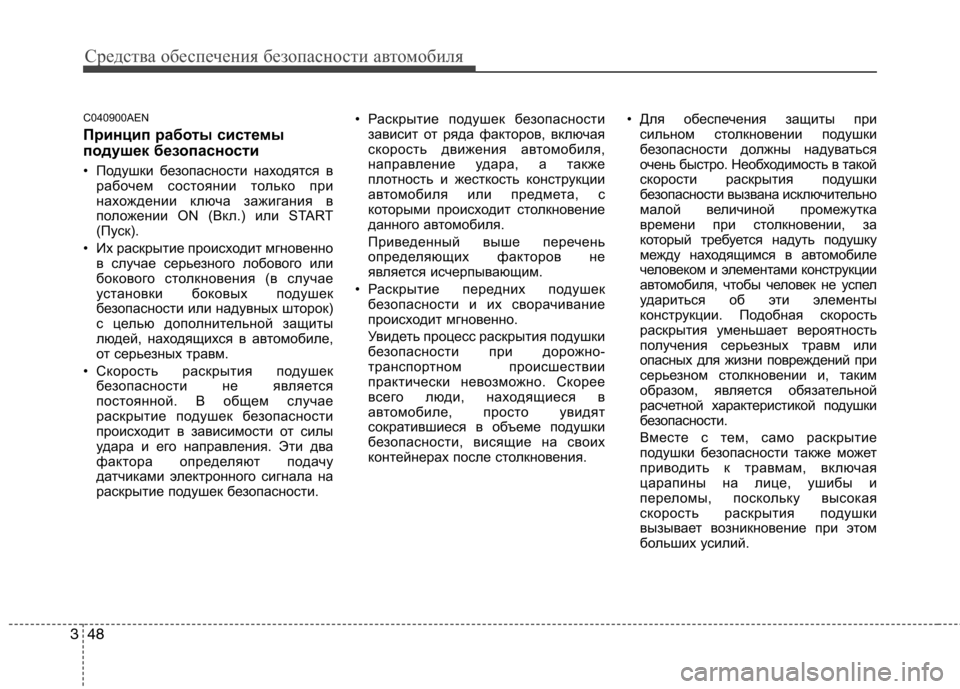

C040900AEN
Принцип работы системы
подушек безопасности
• Подушки безопасности находятся в
рабочем состоянии только при
нахождении ключа зажигания в
положении ON (Вкл.) или START
(Пуск).
• Их раскрытие происходит мгновенно в случае серьезного лобового или
бокового столкновения (в случае
установки боковых подушек
безопасности или надувных шторок)
с целью дополнительной защиты
людей, находящихся в автомобиле,
от серьезных травм.
• Скорость раскрытия подушек безопасности не является
постоянной. В общем случае
раскрытие подушек безопасности
происходит в зависимости от силы
удара и его направления. Эти два
фактора определяют подачу
датчиками электронного сигнала на
раскрытие подушек безопасности. • Раскрытие подушек безопасности
зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также
плотность и жесткость конструкции
автомобиля или предмета, с
которыми происходит столкновение
данного автомобиля.
Приведенный выше перечень
определяющих факторов не
является исчерпывающим.
• Раскрытие передних подушек безопасности и их сворачивание
происходит мгновенно.
Увидеть процесс раскрытия подушки
безопасности при дорожно-
транспортном происшествии
практически невозможно. Скорее
всего люди, находящиеся в
автомобиле, просто увидят
сократившиеся в объеме подушки
безопасности, висящие на своих
контейнерах после столкновения. • Для обеспечения защиты при
сильном столкновении подушки
безопасности должны надуваться
очень быстро. Необходимость в такой
скорости раскрытия подушки
безопасности вызвана исключительно
малой величиной промежутка
времени при столкновении, за
который требуется надуть подушку
между находящимся в автомобиле
человеком и элементами конструкции
автомобиля, чтобы человек не успел
удариться об эти элементы
конструкции. Подобная скорость
раскрытия уменьшает вероятность
получения серьезных травм или
опасных для жизни повреждений при
серьезном столкновении и, таким
образом, является обязательной
расчетной характеристикой подушки
безопасности.
Вместе с тем, само раскрытие
подушки безопасности также может
приводить к травмам, включая
царапины на лице, ушибы и
переломы, поскольку высокая
скорость раскрытия подушки
вызывает возникновение при этом
больших усилий.

349
Средства обеспечения безопасности автомобиля

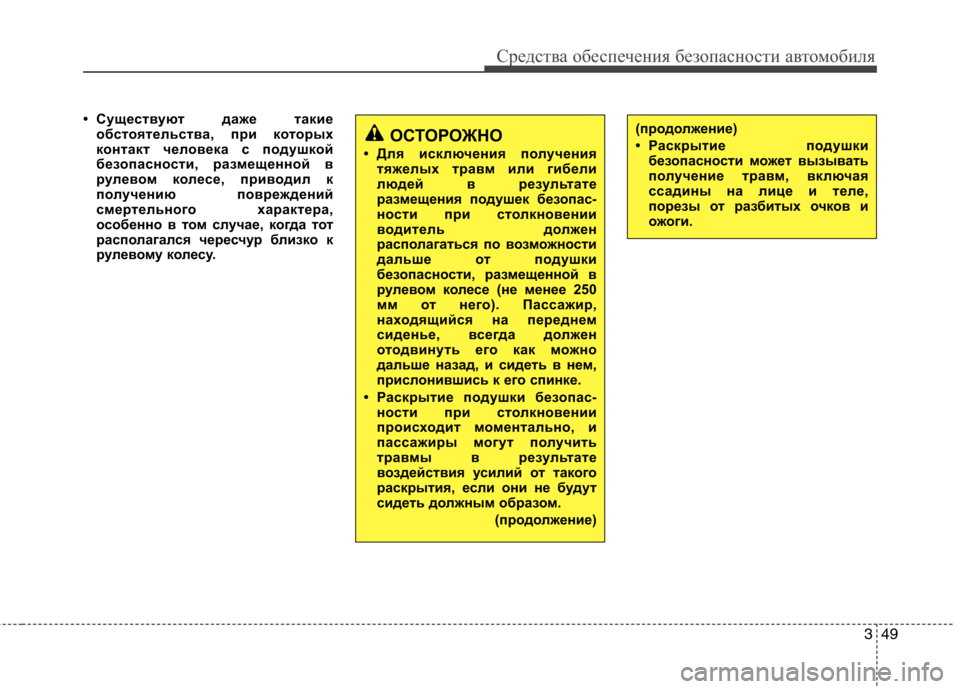

• Существуют даже такиеобстоятельства, при которых
контакт человека с подушкой
безопасности, размещенной в
рулевом коле се, приводил к
получению повреждений
смертельного характера,
особенно в том случае, когда тот
располагался чересчур близко к
рулевому колесу.
ОСТОРОЖНО
• Для исключения получения тяжелых травм или гибели
людей в результате
размещения подушек безопас-
ности при столкновении
водитель должен
располагаться по возможности
дальше от подушки
безопасности, размещенной в
рулевом колесе (не менее 250
мм от него). Пассажир,
находящийся на переднем
сиденье, всегда должен
отодвинуть его как можно
дальше назад, и сидеть в нем,
прислонившись к его спинке.
• Раскрытие подушки безопас- ности при столкновении
происходит моментально, и
пассажиры могут получить
травмы в результате
воздействия усилий от такого
раскрытия, если они не будут
сидеть должным образом.
(продолжение)(продолжение)
• Раскрытие подушкибезопасности может вызывать
получение травм, включая
ссадины на лице и теле,
порезы от разбитых очков и
ожоги.

Средства обеспечения безопасности автомобиля
50
3

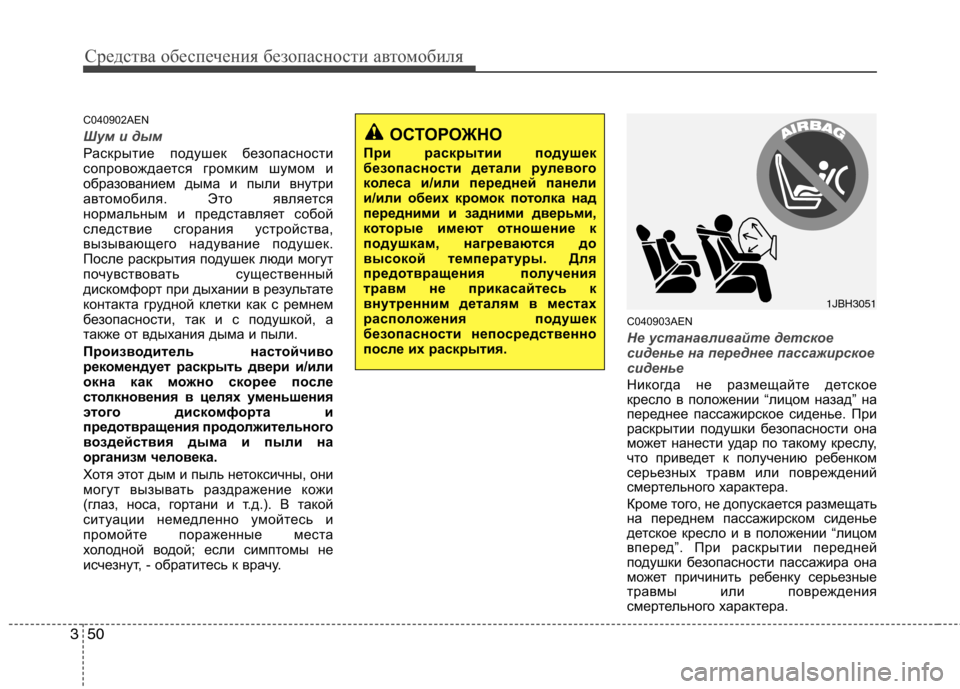

C040902AEN
Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это является
нормальным и представляет собой
следствие сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный
дискомфорт при дыхании в результате
контакта грудной клетки как с ремнем
безопасности, так и с подушкой, а
также от вдыхания дыма и пыли.
Производитель настойчиво
рекомендует раскрыть двери и/или
окна как можно скорее после
столкновения в целях уменьшения
этого дискомфорта и
предотвращения продолжительного
воздействия дыма и пыли на
организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой
ситуации немедленно умойтесь и
промойте пораженные места
холодной водой; если симптомы не
исчезнут, - обратитесь к врачу. C040903AEN
Не устанавливайте детское
сиденье на переднее пассажирское
сиденье
Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней
подушки безопасности пассажира она
может причинить ребенку серьезные
травмы или повреждения
смертельного характера.
1JBH3051
ОСТОРОЖНО
При раскрытии подушек
безопасности детали рулевого
колеса и/или передней панели
и/или обеих кромок потолка над
передними и задними дверьми,
которые имеют отношение к
подушкам, нагреваются до
высокой температуры. Для
предотвращения получения
травм не прикасайтесь к
внутренним деталям в местах
распо ложения подушек
безопасности непосредственно
после их раскрытия.

351
Средства обеспечения безопасности автомобиля

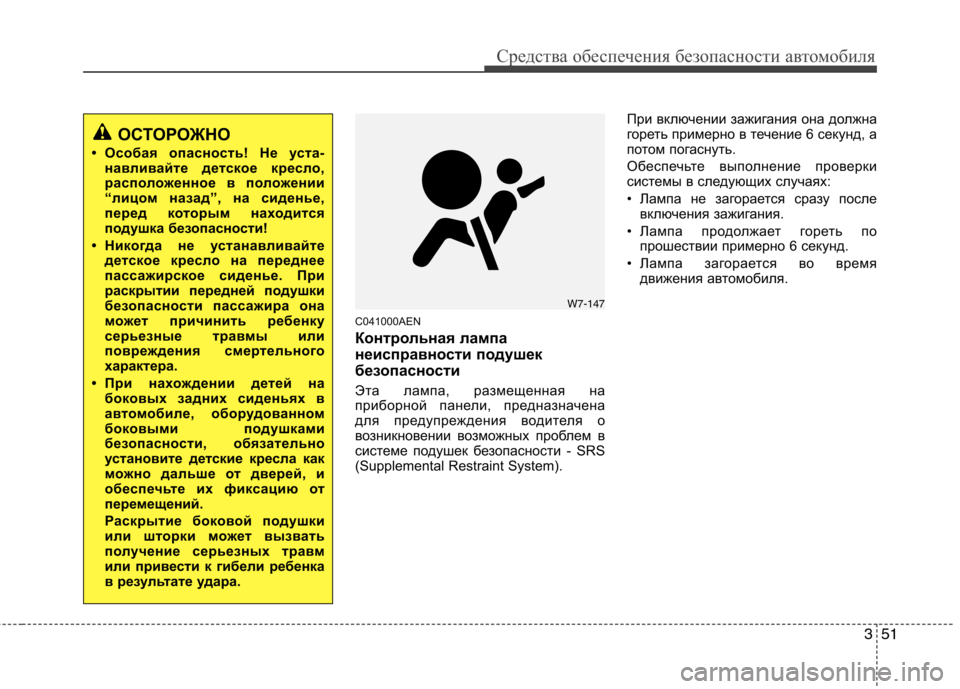

C041000AEN
Контрольная лампа
неисправности подушек
безопасности
Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после
включения зажигания.
• Лампа продолжает гореть по прошествии примерно 6 секунд.
• Лампа загорается во время движения автомобиля.
W7-147
ОСТОРОЖНО
• Особая опасность! Не уста- навливайте детское кресло,
распо ложенное в по ложении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
• При нахождении детей на боковых задних сиденьях в
автом обиле, оборудованном
боковыми подушками
безопасности, обязательно
установите детские кресла как
можно дальше от дверей, и
обеспечьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.

Средства обеспечения безопасности автомобиля
52
3

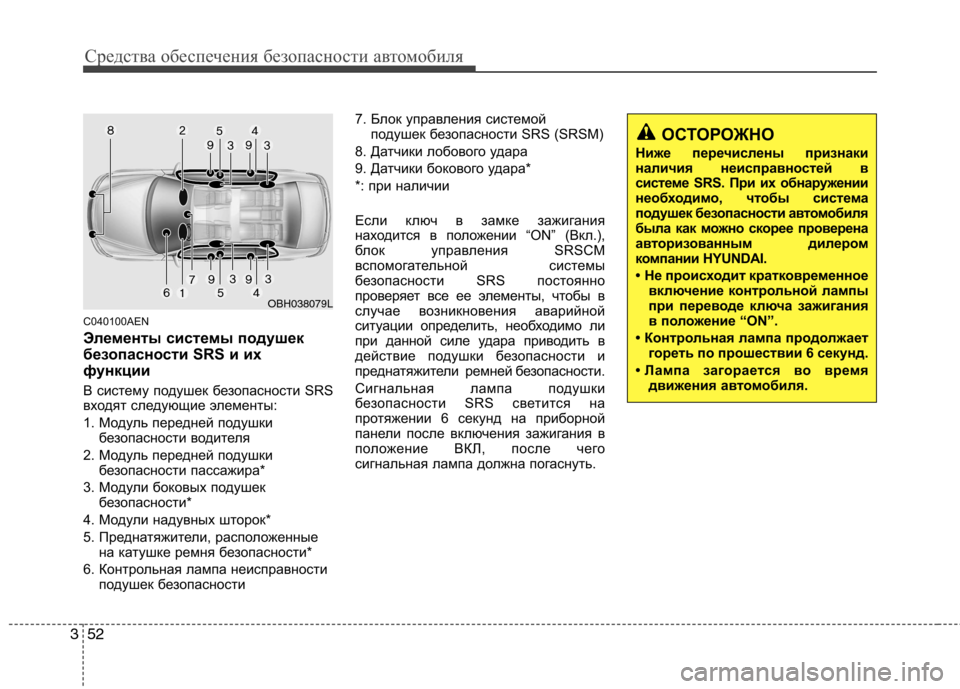

C040100AEN
Элементы системы подушек
безопасности SRS и их
функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки безопасности пассажира*
3. Модули боковых подушек безопасности*
4. Модули надувных шторок*
5. Преднатяжители, расположенные на катушке ремня безопасности*
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой
подушек безопасности SRS (SRSM)
8. Датчики лобового удара
9. Датчики бокового удара*
*: при наличии
Если ключ в замке зажигания
находится в положении “ON” (Вкл.),
блок управления SRSCM
вспомогательной системы
безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопасности.
Сигнальная лампа подушки
безопасности SRS светится на
протяжении 6 секунд на приборной
панели после включения зажигания в
положение ВКЛ, после чего
сигнальная лампа должна погаснуть.
OBH038079L
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их обнаружении
необходимо, чтобы система
подушек безопасности а втомобиля
была как можно скорее проверена
авторизованным дилером
компании HYUNDAI.
• Не происходит кратковременное включение контрольной лампы
при переводе ключа зажигания
в положение “ON”.
• Контрольная лампа продолжает гореть по прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.

353
Средства обеспечения безопасности автомобиля

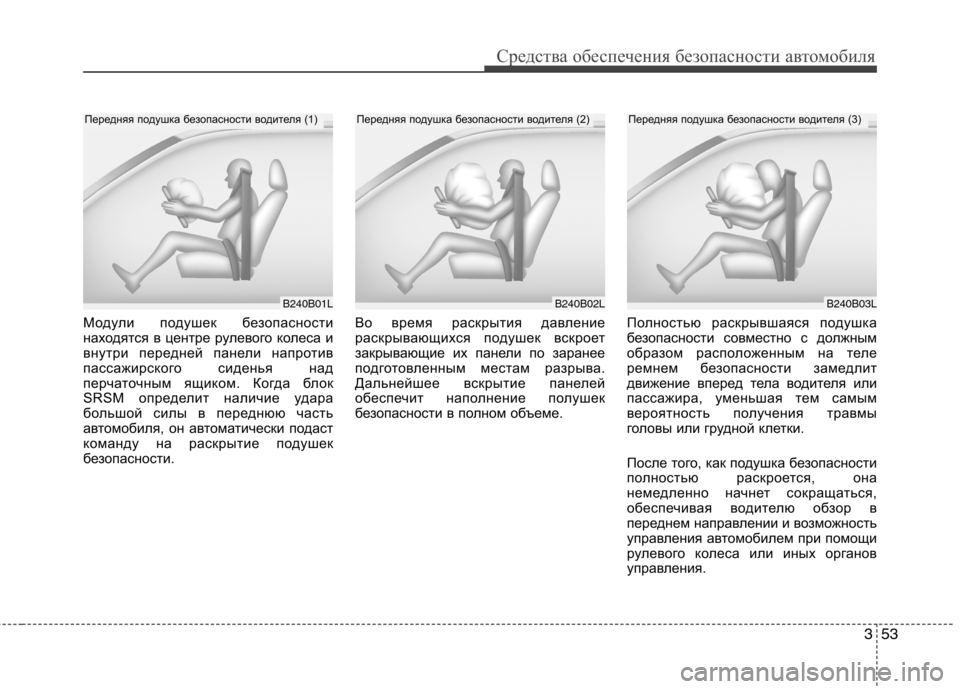

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности.Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02LB240B03L
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)
B240B01L
Передняя подушка безопасности водителя (1)
