Техническое обслуживание
84
7
G270200AEN

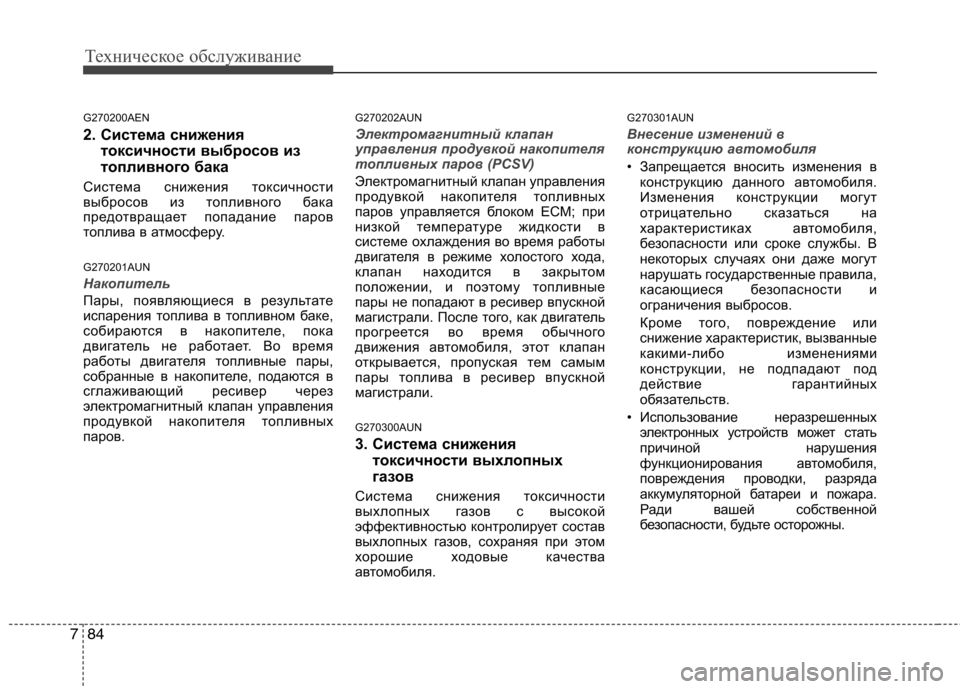

2. Система снижения
токсичности выбросов из
топливного бака
Система снижения токсичности
выбросов из топливного бака
предотвращает попадание паров
топлива в атмосферу.
G270201AUN
Накопитель
Пары, появляющиеся в результате
испарения топлива в топливном баке,
собираются в накопителе, пока
двигатель не работает. Во время
работы двигателя топливные пары,
собранные в накопителе, подаются в
сглаживающий ресивер через
электромагнитный клапан управления
продувкой накопителя топливных
паров. G270202AUN
Электромагнитный клапан
управления продувкой накопителя
топливных паров (PCSV)
Электромагнитный клапан управления
продувкой накопителя топливных
паров управляется блоком ЕСМ; при
низкой температуре жидкости в
системе охлаждения во время работы
двигателя в режиме холостого хода,
клапан находится в закрытом
положении, и поэтому топливные
пары не попадают в ресивер впускной
магистрали. После того, как двигатель
прогреется во время обычного
движения автомобиля, этот клапан
открывается, пропуская тем самым
пары топлива в ресивер впускной
магистрали.
G270300AUN
3. Система снижения
токсичности выхлопных
газов
Система снижения токсичности
выхлопных газов с высокой
эффективностью контролирует состав
выхлопных газов, сохраняя при этом
хорошие ходовые качества
автомобиля. G270301AUN
Внесение изменений в
конструкцию автомобиля
• Запрещается вносить изменения в
конструкцию данного автомобиля.
Изменения конструкции могут
отрицательно сказаться на
характеристиках автомобиля,
безопасности или сроке службы. В
некоторых случаях они даже могут
нарушать государственные правила,
касающиеся безопасности и
ограничения выбросов.
Кроме того, повреждение или
снижение характеристик, вызванные
какими-либо изменениями
конструкции, не подпадают под
действие гарантийных
обязательств.
• Использование неразрешенных электронных устройств может стать
причиной нарушения
функционирования автомобиля,
повреждения проводки, разряда
аккумуляторной батареи и пожара.
Ради вашей собственной
безопасности, будьте осторожны.

785
Техническое обслуживание
G270302AUN

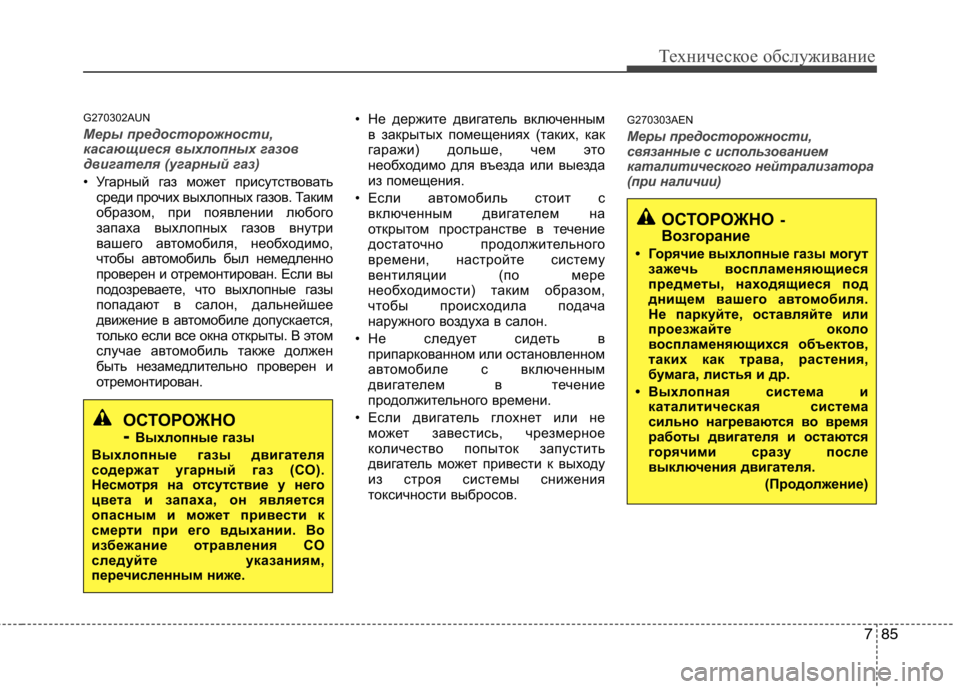

Меры предосторожности,
касающиеся выхлопных газов
двигателя (угарный газ)
• Угарный газ может присутствоватьсреди прочих выхлопных газов. Таким
образом, при появлении любого
запаха выхлопных газов внутри
вашего автомобиля, необходимо,
чтобы автомобиль был немедленно
проверен и отремонтирован. Если вы
подозреваете, что выхлопные газы
попадают в салон, дальнейшее
движение в автомобиле допускается,
только если все окна открыты. В этом
случае автомобиль также должен
быть незамедлительно проверен и
отремонтирован. • Не держите двигатель включенным
в закрытых помещениях (таких, как
гаражи) дольше, чем это
необходимо для въезда или выезда
из помещения.
• Если автомобиль стоит с включенным двигателем на
открытом пространстве в течение
достаточно продолжительного
времени, настройте систему
вентиляции (по мере
необходимости) таким образом,
чтобы происходила подача
наружного воздуха в салон.
• Не следует сидеть в припаркованном или остановленном
автомобиле с включенным
двигателем в течение
продолжительного времени.
• Если двигатель глохнет или не может завестись, чрезмерное
количество попыток запустить
двигатель может привести к выходу
из строя системы снижения
токсичности выбросов. G270303AEN
Меры предосторожности,
связанные с использованием
каталитического нейтрализатора
(при наличии)
ОСТОРОЖНО
- Выхлопные газы
Выхлопные газы двигателя
содержат угарный газ (СО).
Несмотря на отсутствие у него
цвета и запаха, он является
опасным и может привести к
смерти при его вдыхании. Во
избежание отравления CO
следуйте указаниям,
перечисленным ниже.
ОСТОРОЖНО -
Возгорание
• Горячие выхлопные газы могут зажечь воспламеняющиеся
предметы, находящиеся под
днищем вашего а втомобиля.
Не паркуйте, оставляйте или
проезжайте около
воспламеняющихся объектов,
таких как трава, растения,
бумага, листья и др.
• Выхлопная система и каталитическая система
сильно нагреваются во время
работы двигателя и остаются
горячими сразу после
выключения двигателя.
(Продолжение)

Техническое обслуживание
86
7

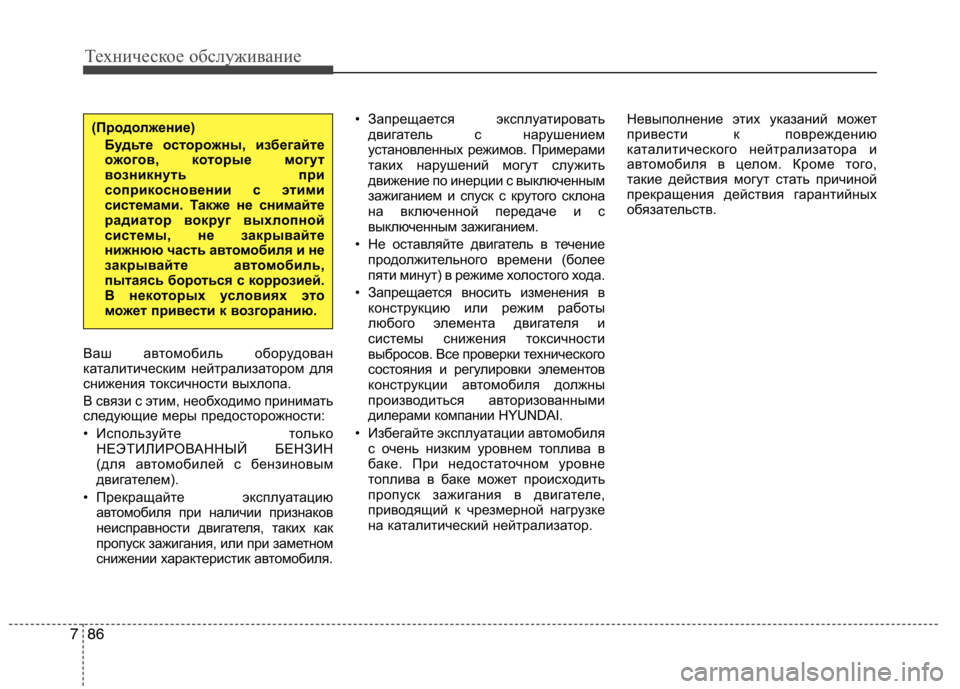

Ваш автомобиль оборудован
каталитическим нейтрализатором для
снижения токсичности выхлопа.
В связи с этим, необходимо принимать
следующие меры предосторожности:
• Используйте только
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
(для автомобилей с бензиновым
двигателем).
• Прекращайте эксплуатацию автомобиля при наличии признаков
неисправности двигателя, таких как
пропуск зажигания, или при заметном
снижении характеристик автомобиля. • Запрещается эксплуатировать
двигатель с нарушением
установленных режимов. Примерами
таких нарушений могут служить
движение по инерции с выключенным
зажиганием и спуск с крутого склона
на включенной передаче и с
выключенным зажиганием.
• Не оставляйте двигатель в течение продолжительного времени (более
пяти минут) в режиме холостого хода.
• Запрещается вносить изменения в конструкцию или режим работы
любого элемента двигателя и
системы снижения токсичности
выбросов. Все проверки технического
состояния и регулировки элементов
конструкции автомобиля должны
производиться авторизованными
дилерами компании HYUNDAI.
• Избегайте эксплуатации автомобиля с очень низким уровнем топлива в
баке. При недостаточном уровне
топлива в баке может происходить
пропуск зажигания в двигателе,
приводящий к чрезмерной нагрузке
на каталитический нейтрализатор. Невыполнение этих указаний может
привести к повреждению
каталитического нейтрализатора и
автомобиля в целом. Кроме того,
такие действия могут стать причиной
прекращения действия гарантийных
обязательств.
(Продолжение)
Будьте осторожны, избегайте
ожогов, которые могут
возникнуть при
соприкосновении с этими
системами. Также не снимайте
радиатор вокруг выхлопной
системы, не закрывайте
нижнюю часть а втомобиля и не
закрывайте а втомобиль,
пытаясь бороться с коррозией.
В некоторых условиях это
может привести к возгоранию.

8

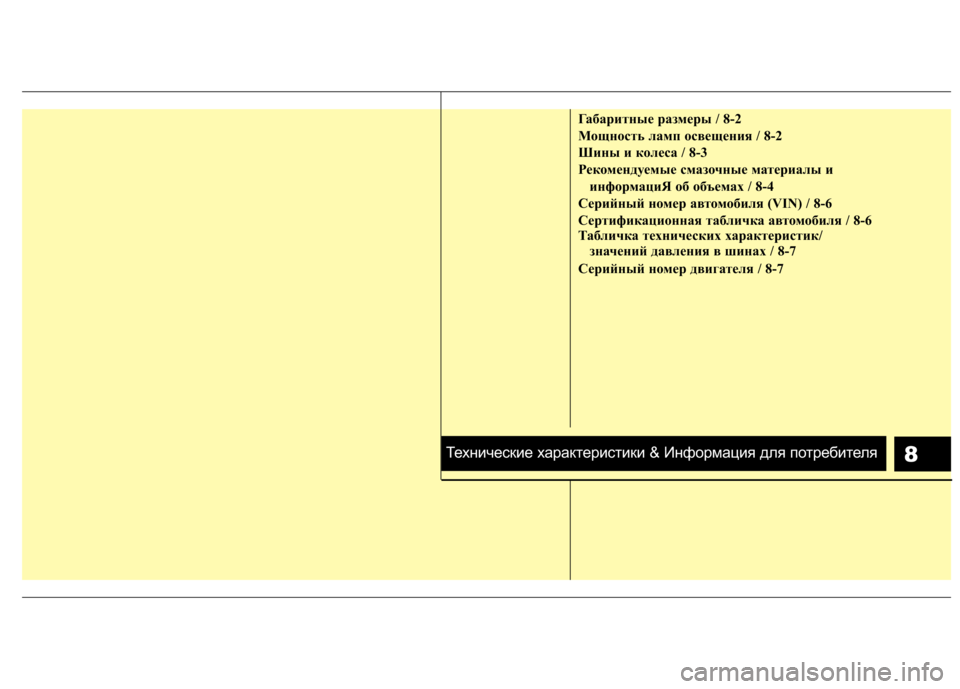

Габаритные размеры / 8-2
Мощность ламп освещения / 8-2
Шины и кoлeca / 8-3
Рекомендуемые смазочные материалы и информациЯ об объемах / 8-4
Cерийный номер автомобиля (VIN) / 8-6
Cертификационная табличка автомобиля / 8-6
Табличка технических характеристик/ значений давления в шинах / 8-7
Серийный номер двигателя / 8-7
Технические характеристики & Информация для потребителя

Технические характеристики & Информация для потребителя
2
8

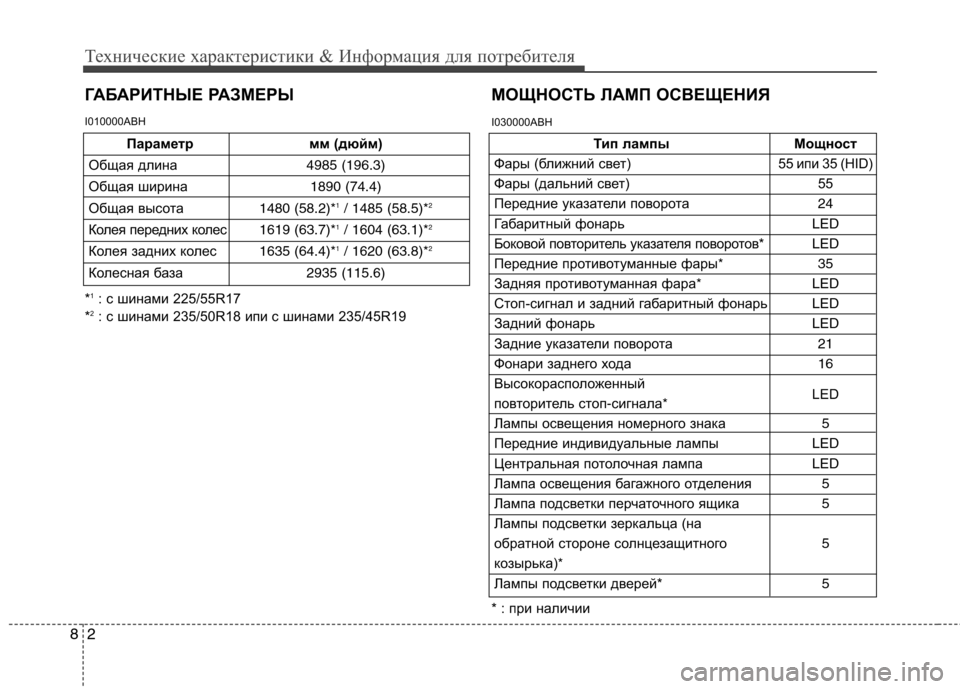

ГАБАРИТНЫЕ РАЗМЕРЫ МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
I010000ABH
I030000ABH
* : при наличии
Параметр мм (дюйм)
Общая длина 4985 (196.3)
Общая ширина 1890 (74.4)
Общая высота 1480 (58.2)*1
/ 1485 (58.5)* 2
Колея передних колес 1619 (63.7)*1
/ 1604 (63.1)* 2
Колея задних колес 1635 (64.4)*1
/ 1620 (63.8)* 2
Колесная база 2935 (115.6)
*1
: с шинами 225/55R17
* 2
: с шинами 235/50R18 ипи с шинами 235/45R19
Тип лампы Мощност
Фары (ближний свет) 55 ипи 35 (HID)
Фары (дальний свет) 55
Передние указатели поворота 24
Габаритный фонарь LED
Боковой повторитель указателя поворотов*LED
Передние противотуманные фары *35
Задняя противотуманная фара * LED
Стоп-сигнал и задний габаритный фонарь LED
Задний фонарь LED
Задние указатели поворота 21
Фонари заднего хода 16
Высокорасположенный LED
повторитель стоп -сигнала *
Лампы освещения номерного знака 5
Передние индивидуальные лампы LED
Центральная потолочная лампа LED
Лампа освещения багажного отделения 5
Лампа подсветки перчаточного ящика 5
Лампы подсветки зеркальца (на
обратной стороне солнцезащитного 5
козырька) *
Лампы подсветки дверей* 5

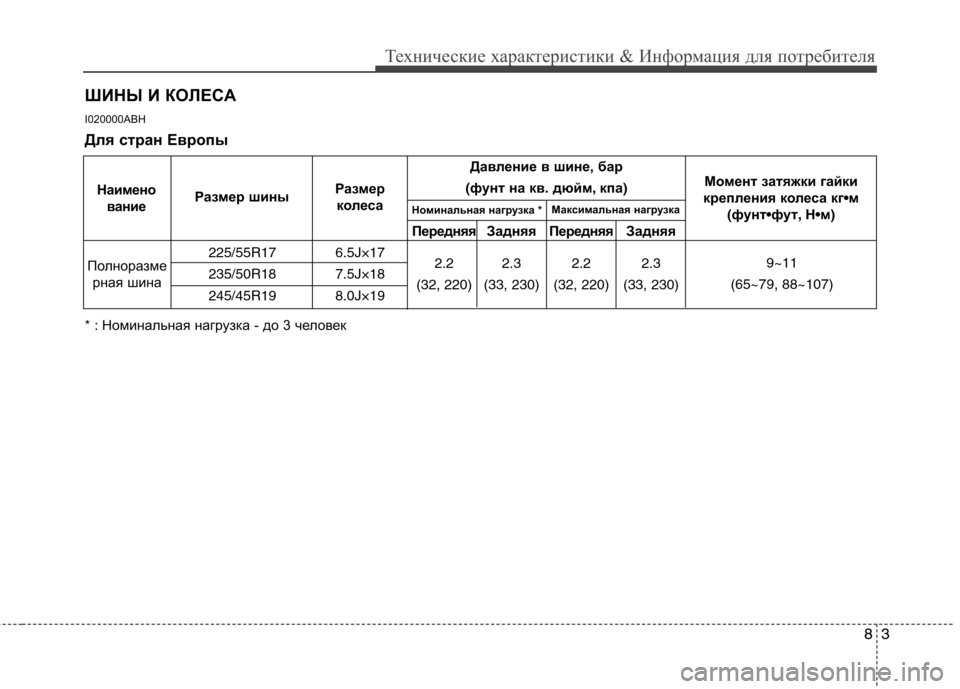

ШИНЫ И КOЛECA * :Номинальная нагрузка - до 3 человек
I020000ABH
Для стран Европы
83
Технические характеристики & Информация для потребителя
Давление в шине, бар
( фунт на кв. дюйм ,кпа )
Передняя ЗадняяПередняя Задняя
225/55R17 6.5J×17 2.2 2.3 2.2 2.3
235/50R18 7.5J×18
245/45R19 8.0J×19 (32, 220) (33, 230) (32, 220) (33, 230)
Полноразме
рная шина Момент затяжки гайки
крепления колеса кг •м
( фунт фут ,Н м )
9~11
(65~79, 88~107)
Наимено
вание Размер шины
Размер
колеса Номинальная нагрузка * Максимальная нагрузка

Технические характеристики & Информация для потребителя
4
8
РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
* 1
См. рекомендуемые значения коэффициента вязкости по кл ассификации SAE, приведенные на следующей странице.
* 2
В настоящее время в наличии имеется масло с маркировкой En grgy Conserving Oil (энергосберегающее моторное масло). Помим о прочих положительных эффектов,
применение такого масла способствует экономии расхода топ лива за счет сокращения потребления топлива, необходимого для преодоления трения деталей двигателя.
Зачастую эти улучшения трудно оценить при ежедневном вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
* 3
В случае невозможности приобретения моторного масла API service SM или ACEA A5 допускается использовать масло API service SL или ACEA A3.
I040000BBH
Для достижения оптимального режима работы двигателя и трансм иссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественн ые смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие сма зочные материалы и жидкости:
Смазочный материал Классификация
Моторное масло * 1
*2
(слив и залив)
Смесь антифриза и воды (Охлаждающая жидкость на
основе этиленгликоля для алюминиевого радиатора)
Hypoid gear oil API Service GL-5, SAE 75W/90(SHELL SPIRAX X или равнозначное)
Неэтилированный бензин
SAE J1703, FMVSS116 DOT-3
илиDOT-4
С электрогидроусилителем
рулевого управления (EHPS)
Без электрогидроусилителя
рулевого управления (EHPS)
Усилитель
рулевого
управления
0.9
l (0.95 US qt.)
10.1
l (10.67 US qt.)
0.9 l (0.95 US qt.)
8.4~8.6 l (8.88~9.09 US qt.)
0.7~0.8 l (0.7~0.8 US qt.)
1,4 l (1,48 US qt.)
73 l (19.28 US gal.) PSF-4
Pentosin CHF 202
GS ATF SP-IV-RR,
Оригинальная HYUNDAI ATF SP-IV-RR
5.2
l (5.49 US qt.) API Service SM*
3
,
ILSAC GF-4 или выше, ACEA A5
Жидкость автоматической
коробки передач
Жидкость системы охлаждения
Тормозная жидкость
Масло заднего дифференциала
Топливо Нормальные условия вождения
МАКС. 1l /1500 км
МАКС. 1 l /1000 км
-
-
Сложные условия вождения
Расход
моторного
масла
Объем

85
Технические характеристики & Информация для потребителя
040100ABH

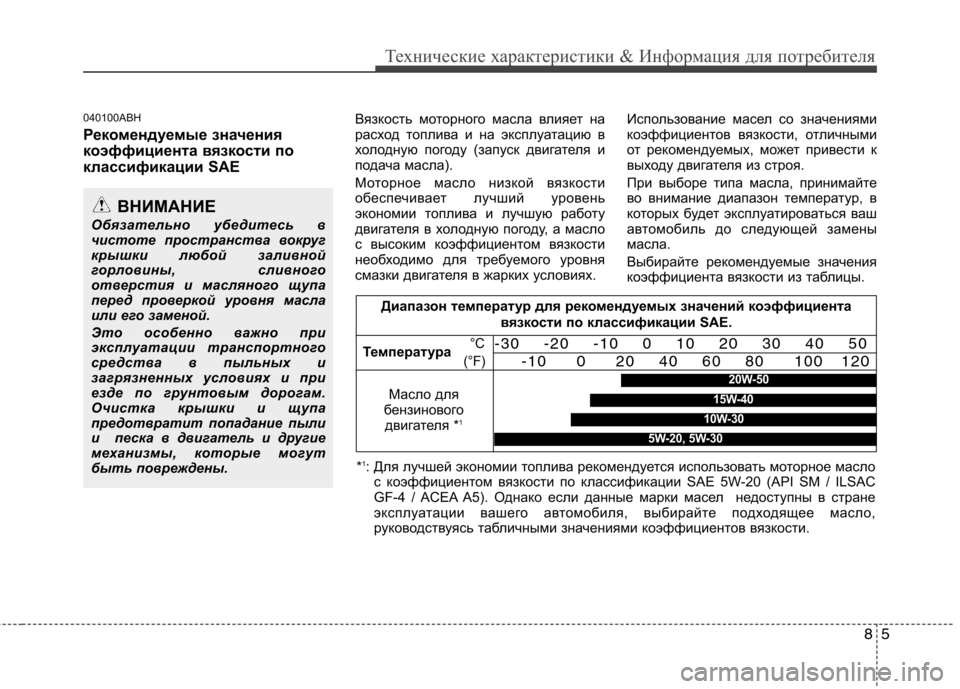

Рекомендуемые значения
коэффициента вязкости по
классификации SAEВязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
Моторное масло низкой вязкости
обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло
с высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях. Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла.
Выбирайте рекомендуемые значения
коэффициента вязкости из таблицы.
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного
отверстия и масляного щупа
перед проверкой уровня масла
или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Диапазон температур для рекомендуемых значений коэффициента вязкости по классификации SAE.
Температура
Масло для
бензинового двигателя * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
*1
: Для лучшей экономии топлива рекомендуется использовать м оторное масло
с коэффициентом вязкости по классификации SAE 5W-20 (API SM / ILSAC
GF-4 / ACEA A5). Однако если данные марки масел недоступны в стране
эксплуатации вашего автомобиля, выбирайте подходящее масло,
руководствуясь табличными значениями коэффициентов вязкости.
20W-50
10W-30
15W-40
5W-20, 5W-30
