2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

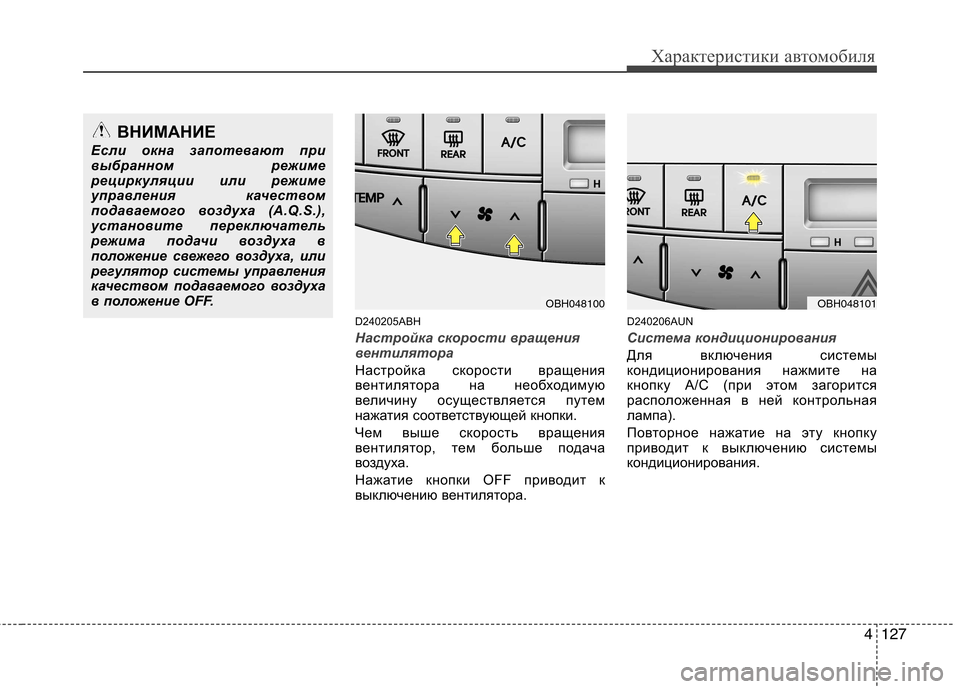

4127
Характеристики автомобиля
D240205ABH
Настройка скорости вращения
вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется путем
нажатия соответствующей кнопки.
Чем выше скорость вращения
вентилятор, тем больше подача
воздуха.
Нажатие кнопки OFF приводит к
выключению вентилятора. D240206AUN
Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
ВНИМАНИЕ
Если окна запотевают при
выбранном режиме
рециркуляции или режиме
управления качеством
подаваемого воздуха (A.Q.S.),
установите переключатель
режима подачи воздуха в
положение свежего воздуха, или
регулятор системы управления
качеством подаваемого воздуха
в положение OFF.
OBH048100OBH048101

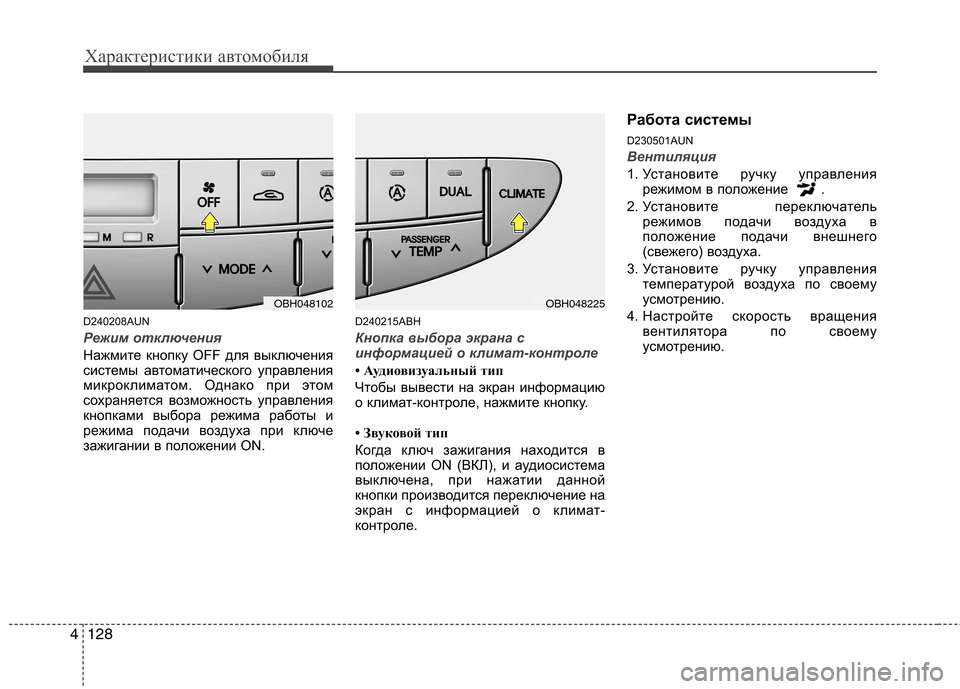

Характеристики автомобиля
128
4
D240208AUN
Режим отключения
Нажмите кнопку OFF для выключения
системы автоматического управления
микроклиматом. Однако при этом
сохраняется возможность управления
кнопками выбора режима работы и
режима подачи воздуха при ключе
зажигании в положении ON. D240215ABH
Кнопка выбора экрана с
информацией о климат-контроле
• Аудиовизуальный тип
Чтобы вывести на экран информацию
о климат-контроле, нажмите кнопку.
• Звуковой тип
Когда ключ зажигания находится в
положении ON (ВКЛ), и аудиосистема
выключена, при нажатии данной
кнопки производится переключение на
экран с информацией о климат-
контроле.Работа системы
D230501AUN
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
OBH048102OBH048225

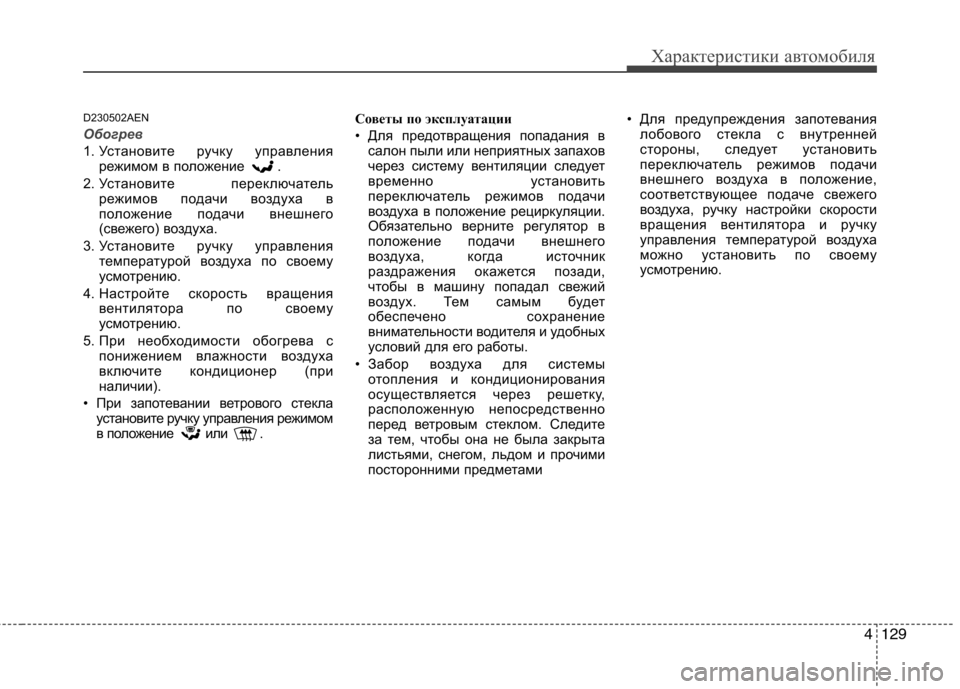

4129
Характеристики автомобиля
D230502AEN
Обогрев
1. Установите ручку управлениярежимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
5. При необходимости обогрева с понижением влажности воздуха
включите кондиционер (при
наличии).
• При запотевании ветрового стекла установите ручку управления режимом
в положение или . Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить
переключатель режимов подачи
воздуха в положение рециркуляции.
Обязательно верните регулятор в
положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами • Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.

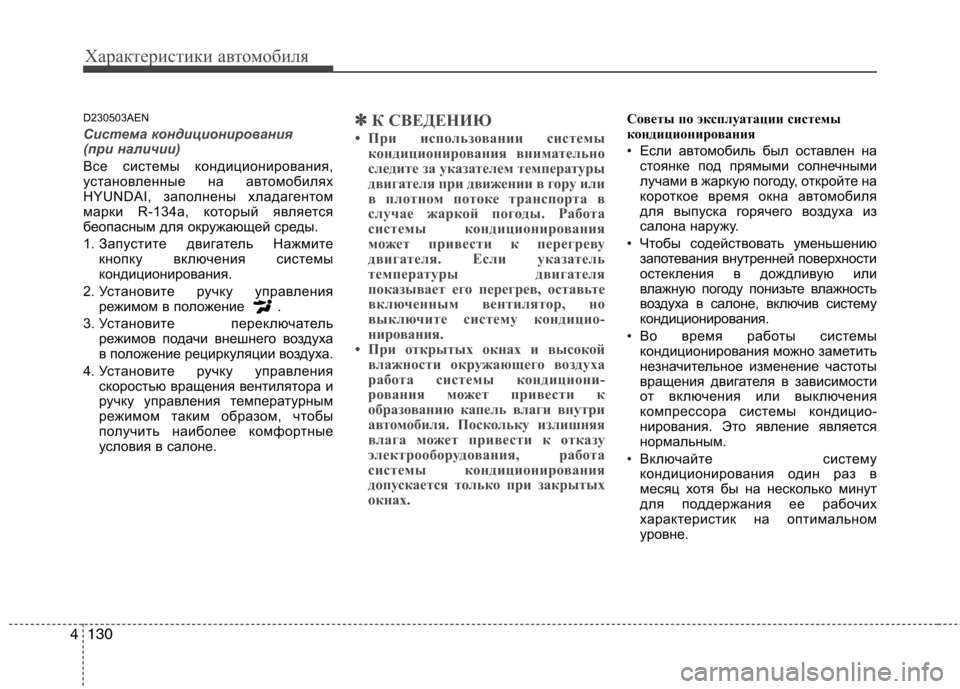

Характеристики автомобиля
130
4
D230503AEN
Система кондиционирования
(при наличии)
Все системы кондиционирования,
установленные на автомобилях
HYUNDAI, заполнены хладагентом
марки R-134a, который является
беопасным для окружающей среды.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.
✽✽ К СВЕДЕНИЮ
• При использовании системы кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставлен настоянке под прямыми солнечными
лучами в жаркую погоду, откройте на
короткое время окна автомобиля
для выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению запотевания внутренней поверхности
остекления в дождливую или
влажную погоду понизьте влажность
воздуха в салоне, включив систему
кондиционирования.
• Во время работы системы кондиционирования можно заметить
незначительное изменение частоты
вращения двигателя в зависимости
от включения или выключения
компрессора системы кондицио-
нирования. Это явление является
нормальным.
• Включайте систему кондиционирования один раз в
месяц хотя бы на несколько минут
для поддержания ее рабочих
характеристик на оптимальном
уровне.

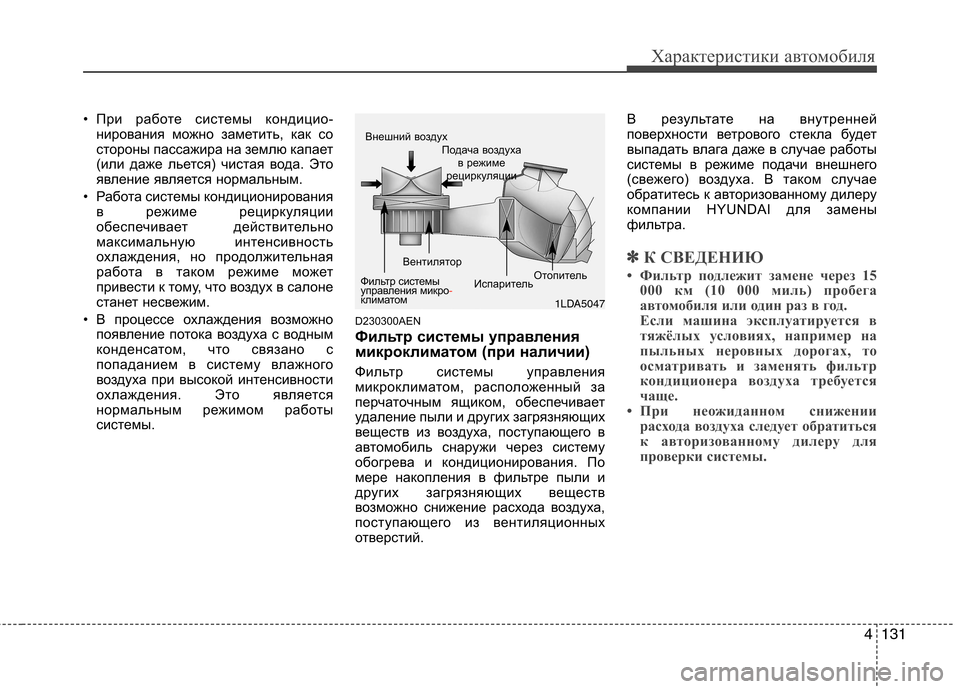

4131
Характеристики автомобиля
• При работе системы кондицио-нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования в режиме рециркуляции
обеспечивает действительно
максимальную интенсивность
охлаждения, но продолжительная
работа в таком режиме может
привести к тому, что воздух в салоне
станет несвежим.
• В процессе охлаждения возможно появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы. D230300AEN
Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В таком случае
обратитесь к авторизованному дилеру
компании HYUNDAI для замены
фильтра.
✽✽
К СВЕДЕНИЮ
• Фильтр подлежит замене через 15 000 км (10 000 миль) пробега
автомобиля или один раз в год.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• При неожиданном снижении
расхода воздуха следует обратиться
к авторизованному дилеру для
проверки системы.
1LDA5047
Внешний воздух
Подача воздухав режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель

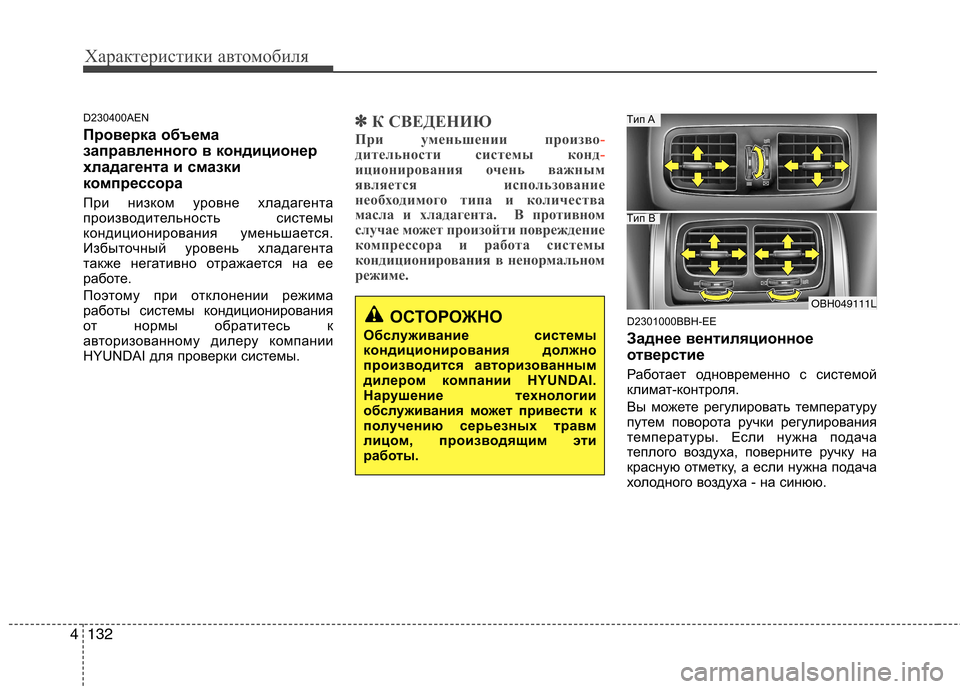

Характеристики автомобиля
132
4
D230400AEN
Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Поэтому при отклонении режима
работы системы кондиционирования
от нормы обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки системы.✽✽
К СВЕДЕНИЮ
При уменьшении произво
-дительности системы конд-иционирования очень важным
является использование
необходимого типа и количества
масла и хладагента. В противном
случае может произойти повреждение
компрессора и работа системы
кондиционирования в ненормальном
режиме.
D2301000BBH-EE
Заднее вентиляционное
отверстие
Работает одновременно с системой
климат-контроля.
Вы можете регулировать температуру
путем поворота ручки регулирования
температуры. Если нужна подача
теплого воздуха, поверните ручку на
красную отметку, а если нужна подача
холодного воздуха - на синюю.ОСТОРОЖНО
Обслуживание системы
кондиционирования должно
производится авторизованным
дилером компании HYUNDAI.
Нарушение технологии
обслуживания может привести к
получению серьезных травм
лицом, производящим эти
работы.OBH049111L
Tип B
Tип A

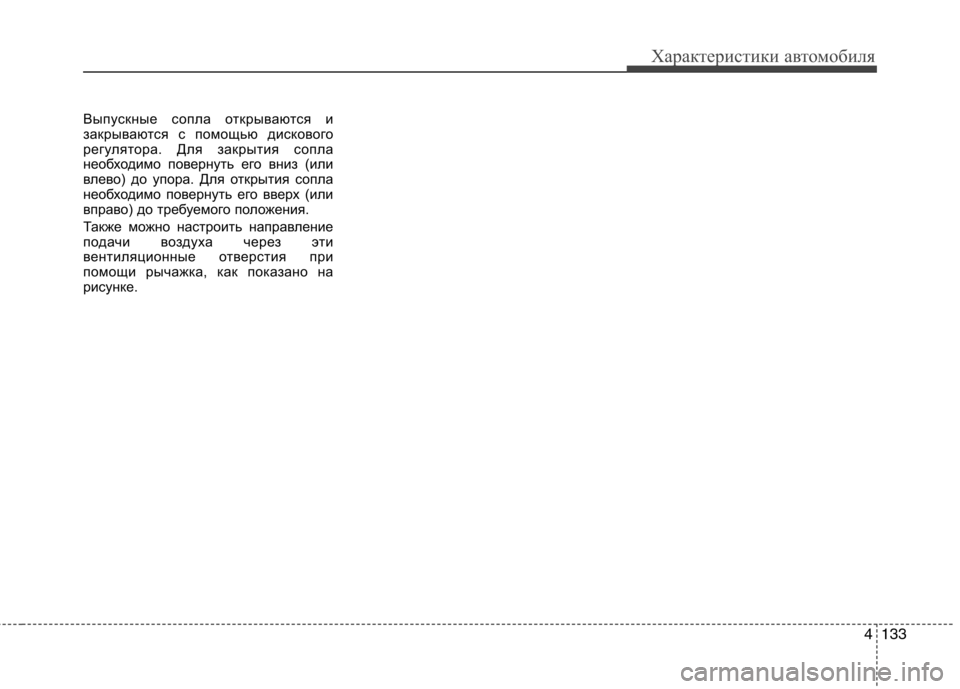

4133
Характеристики автомобиля
Выпускные сопла открываются и
закрываются с помощью дискового
регулятора. Для закрытия сопла
необходимо повернуть его вниз (или
влево) до упора. Для открытия сопла
необходимо повернуть его вверх (или
вправо) до требуемого положения.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как показано на
рисунке.

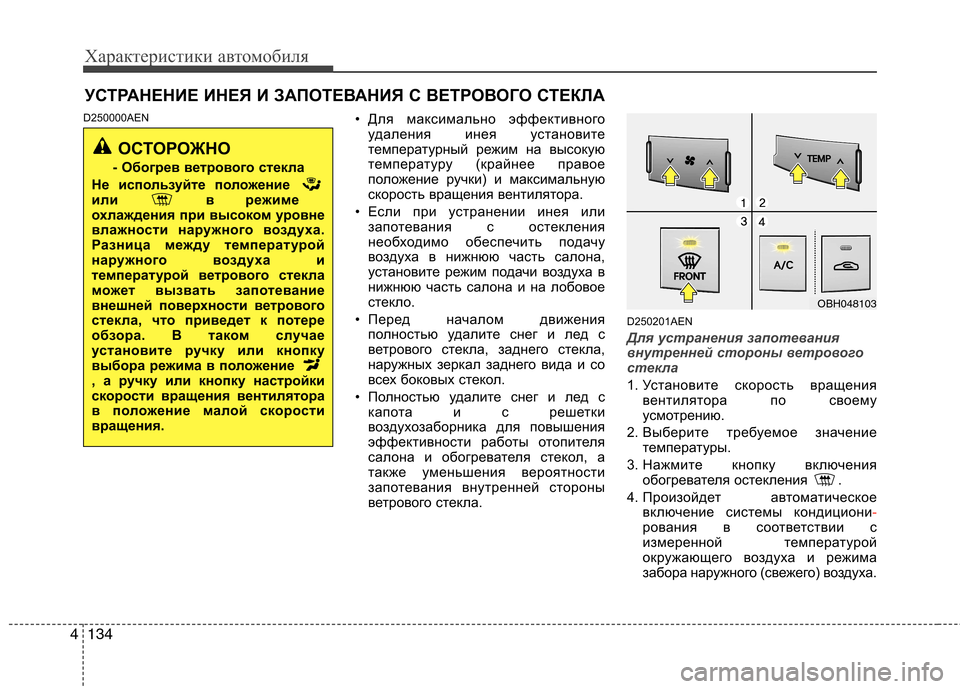

Характеристики автомобиля
134
4
D250000AEN
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. D250201AEN
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите скорость вращения
вентилятора по своему
усмотрению.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО
- Обогрев ветрового стекла
Не используйте по ложение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в по ложение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.
OBH048103
