2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

Действия в непредвиденных случаях
16
6
(Продолжение)
• Пользуйтесь специально
предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомо биля.
• Автомобиль м ожет легко
скатиться с домкрата и стать
причиной серьезной травмы
или смерти. Нельзя
подсовывать какую-либо
часть тела под приподнятый
домкратом ав томобиль,
необходимо использовать
опорные стойки.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в
стоящем на домкрате
автомобиле.
• Убедитесь, что все дети находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби
-раются поднять домкратом.

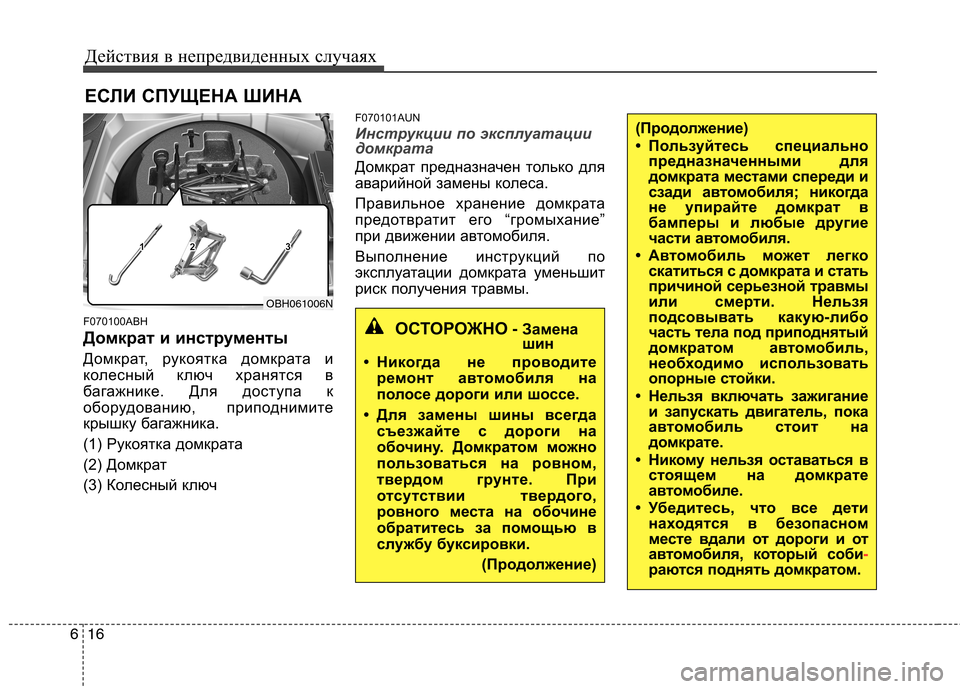

ЕСЛИ СПУЩЕНА ШИНА
F070100ABH
Домкрат и инструменты
Домкрат, рукоятка домкрата и
колесный ключ хранятся в
багажнике. Для доступа к
оборудованию, приподнимите
крышку багажника.
(1) Рукоятка домкрата
(2) Домкрат
(3) Колесный ключ F070101AUN
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
ОСТОРОЖНО
- Замена
шин
• Никогда не проводите ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
(Продолжение)
OBH061006N

617
Действия в непредвиденных случаях
F070200ABH
Извлечение и хранение
запасной шины
Поверните барашковый болт,
держащий запасную шину, против
часовой стрелки. Установите шину
в порядке, обратном порядку
снятия.
Для предотвращения шума,
возникающего при
соприкосновении инструментов и
запасной шины во время
движения автомобиля, следует
хранить их правильно.
F070300ABH
Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Переведите рычаг переключения передач в
положение Р (Парковка).
3. Включите аварийную световую сигнализацию.
OBH068007
ВНИМАНИЕ
Во время извлечения
запасного колеса или его
размещения не ударьте
аккумуляторную батарею.
Это может привести к
неисправности
электрооборудования.
OBH068002L

Действия в непредвиденных случаях
18
6

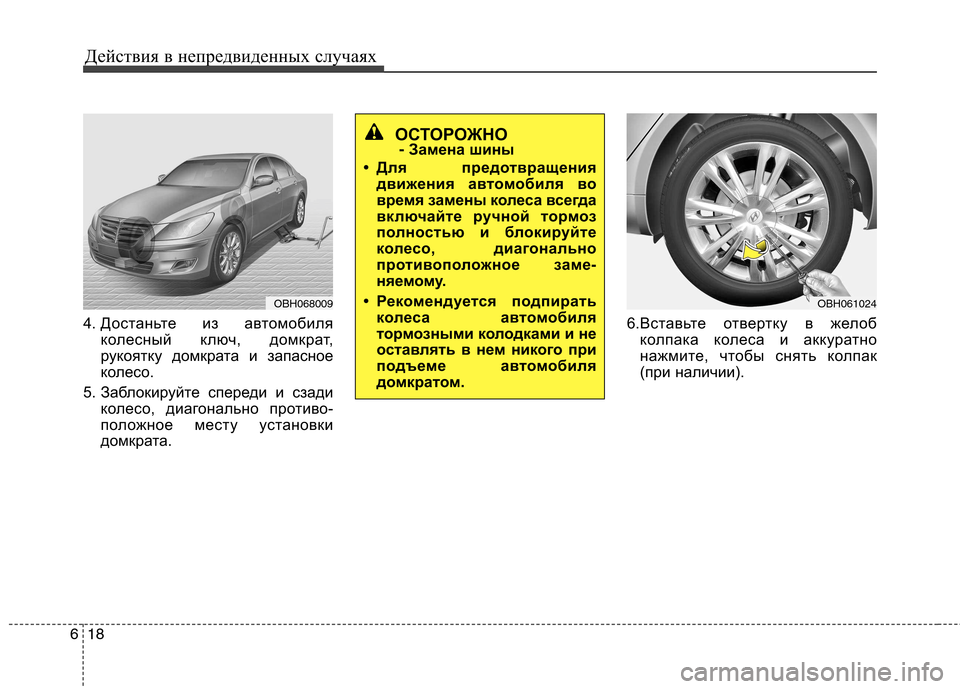

4. Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата. 6.Вставьте отвертку в желоб
колпака колеса и аккуратно
нажмите, чтобы снять колпак
(при наличии).
OBH068009
ОСТОРОЖНО- Замена шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме-
няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
OBH061024

619
Действия в непредвиденных случаях

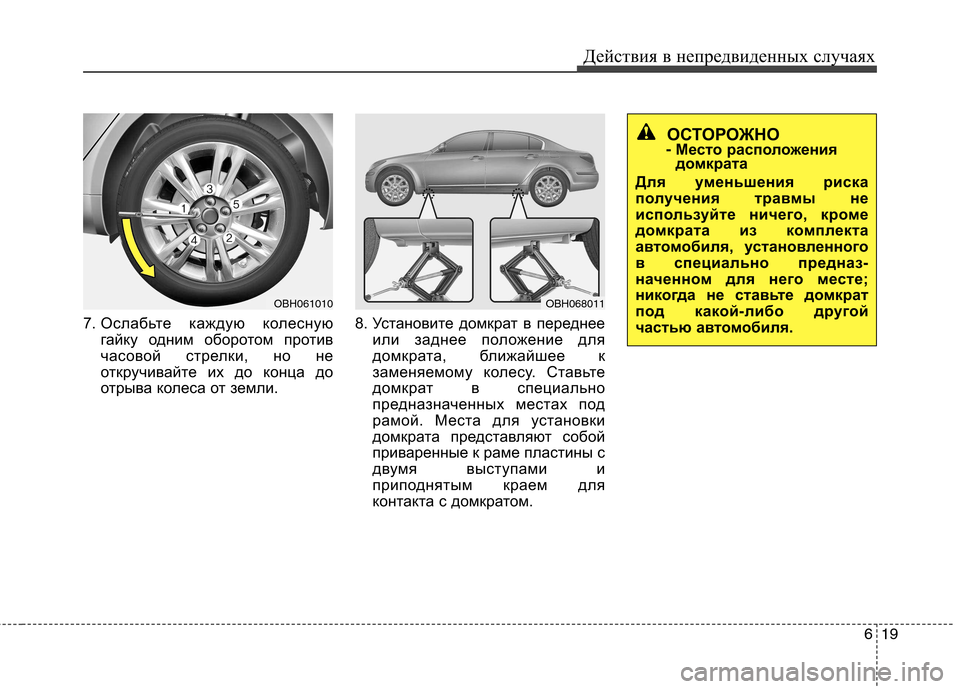

7. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли. 8. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
OBH068011OBH061010
ОСТОРОЖНО
- Место распо ложения
домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ-
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью ав томобиля.

Действия в непредвиденных случаях
20
6
ОСТОРОЖНО
У колес и колпаков могут
быть острые края. Чтобы не
получить тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных тел на ступице
или на колесе (например,
грязи, смолы, гравия и т.д.),
что может по мешать
прочному соединению колеса
со ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно
ослабление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав-
томобилем. Это м ожет стать
причиной тяжелой травмы
или смерти.
9. Вставив рукоятку домкрата и поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания. 10.
Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для
установки колеса на ступицу
возьмите запасное колесо,
совместите отверстия со
шпильками и надвиньте колесо
на них. При возникновении
затруднений слегка наклоните
колесо и совместите верхнее
отверстие в колесе с верхней
шпилькой. Затем покачайте
колесо из стороны в сторону и
надвиньте его на другие
шпильки.
OBH068012

621
Действия в непредвиденных случаях

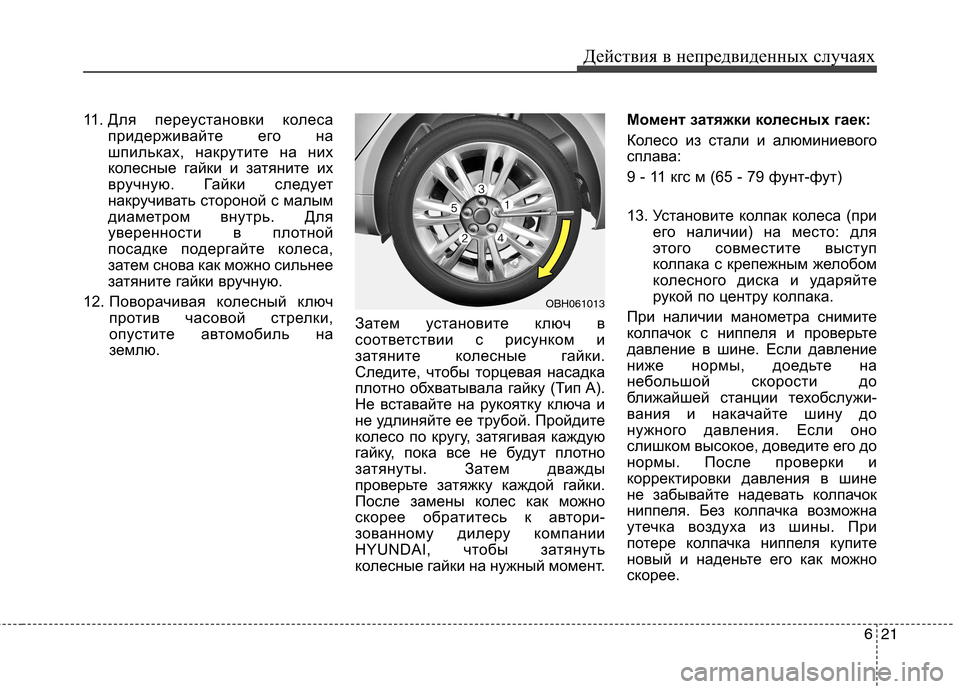

11. Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно сильнее
затяните гайки вручную.
12. Поворачивая колес ный ключ
против часовой стрелки,
опустите автомобиль на
землю. Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку (Тип A).
Не вставайте на рукоятку ключа и
не удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты. Затем дважды
проверьте затяжку каждой гайки.
После замены колес как можно
скорее обратитесь к автори-
зованному дилеру компании
HYUNDAI, чтобы затянуть
колесные гайки на нужный момент. Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
13. Установите колпак колеса (при
его наличии) на место: для
этого совместите выступ
колпака с крепежным желобом
колесного диска и ударяйте
рукой по центру колпака.
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
OBH061013

Действия в непредвиденных случаях
22
6

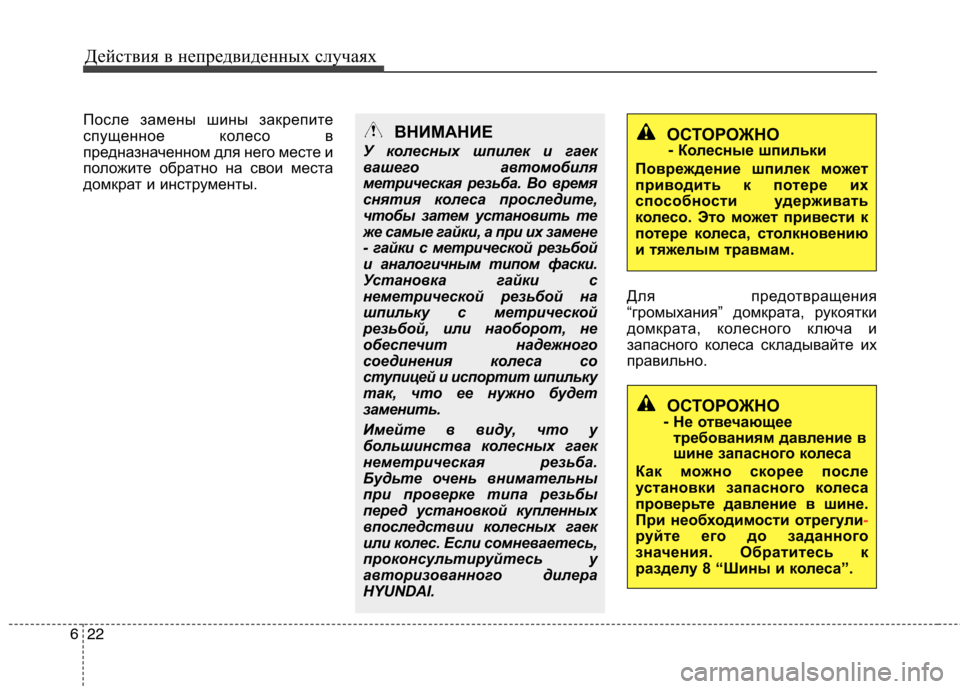

После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
Для предотвращения
“громыхания” домкрата, рукоятки
домкрата, колесного ключа и
запасного колеса складывайте их
правильно.ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их замене
- гайки с метрической резьбой
и аналогичным типом фаски.
Установка гайки с
неметрической резьбой на
шпильку с метрической
резьбой, или наоборот, не
обеспечит надежного
соединения колеса со
ступицей и испортит шпильку
так, что ее нужно будет
заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
проконсультируйтесь у
авторизованного дилера
HYUNDAI.
ОСТОРОЖНО- Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО
- Не отвечающее
требованиям давление в
шине запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули
-
руйте его до заданного
значения. Обратитесь к
разделу 8 “Шины и колеса”.

623
Действия в непредвиденных случаях

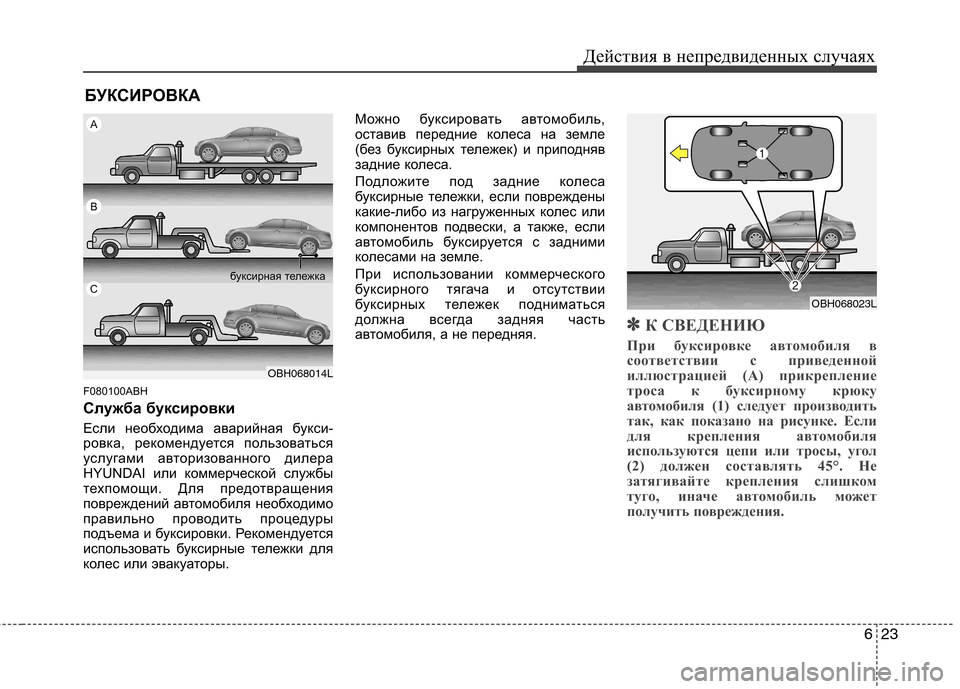

БУКСИРОВКА
F080100ABH
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Можно буксировать автомобиль,
оставив передние колеса на земле
(без буксирных тележек) и приподняв
задние колеса.
Подложите под задние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется с задними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда задняя часть
автомобиля, а не передняя.
✽✽
К СВЕДЕНИЮ
При буксировке автомобиля в
соответствии с приведенной
иллюстрацией (A) прикрепление
троса к буксирному крюку
автомобиля (1) следует производить
так, как показано на рисунке. Если
для крепления автомобиля
используются цепи или тросы, угол
(2) должен составлять 45°. Не
затягивайте крепления слишком
туго, иначе автомобиль может
получить повреждения.
OBH068023L
OBH068014L
A
B
C буксирная тележка
