Техническое обслуживание
52
7
ОСТОРОЖНО
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекоменд уется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс
изнашивания шин.
Игнорирование данного
предупреждения м ожет
приветси к быстрому износу
шин, что м ожет привести к
потере управления и аварии с
серьезными травмами или
смертью.

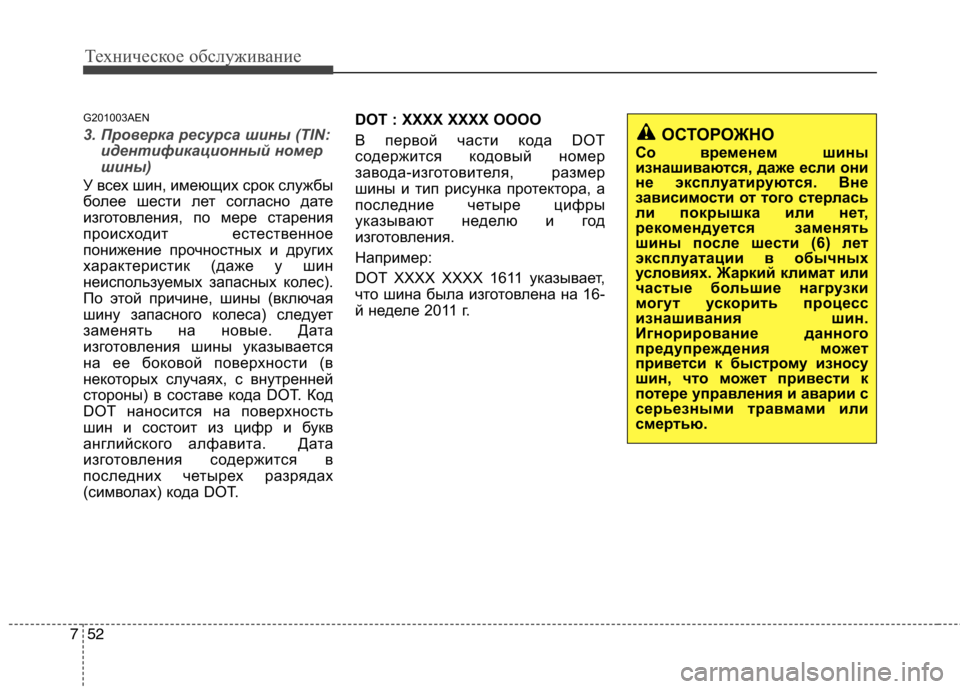

G201003AEN
3. Проверка ресурса шины (TIN:
идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT. DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1611 указывает,
что шина была изготовлена на 16-
й неделе 2011 г.

753
Техническое обслуживание

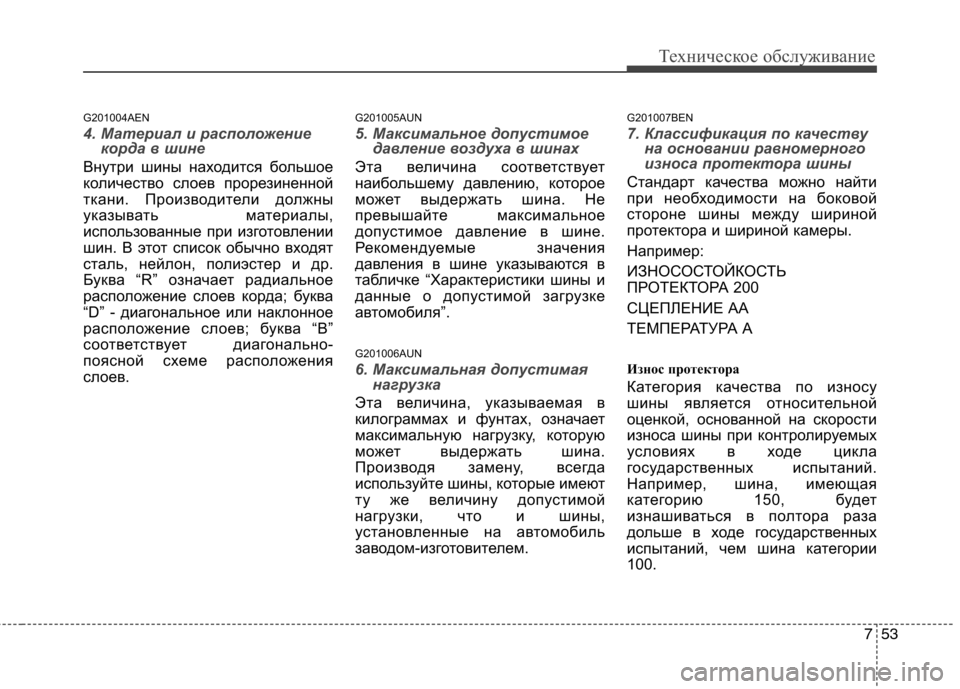

G201004AEN
4. Материал и расположениекорда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев. G201005AUN
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
G201006AUN
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем. G201007BEN
7. Классификация по качеству
на основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу
шины является относительной
оценкой, основанной на скорости
износа шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет
изнашиваться в полтора раза
дольше в ходе государственных
испытаний, чем шина категории
100.

Техническое обслуживание
54
7

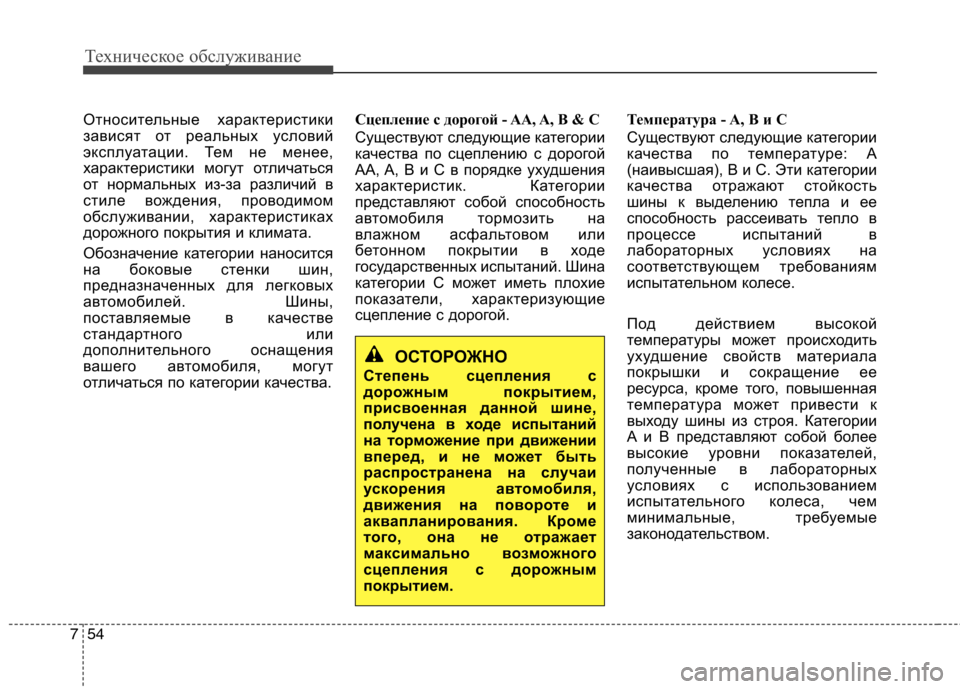

Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества. Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

755
Техническое обслуживание

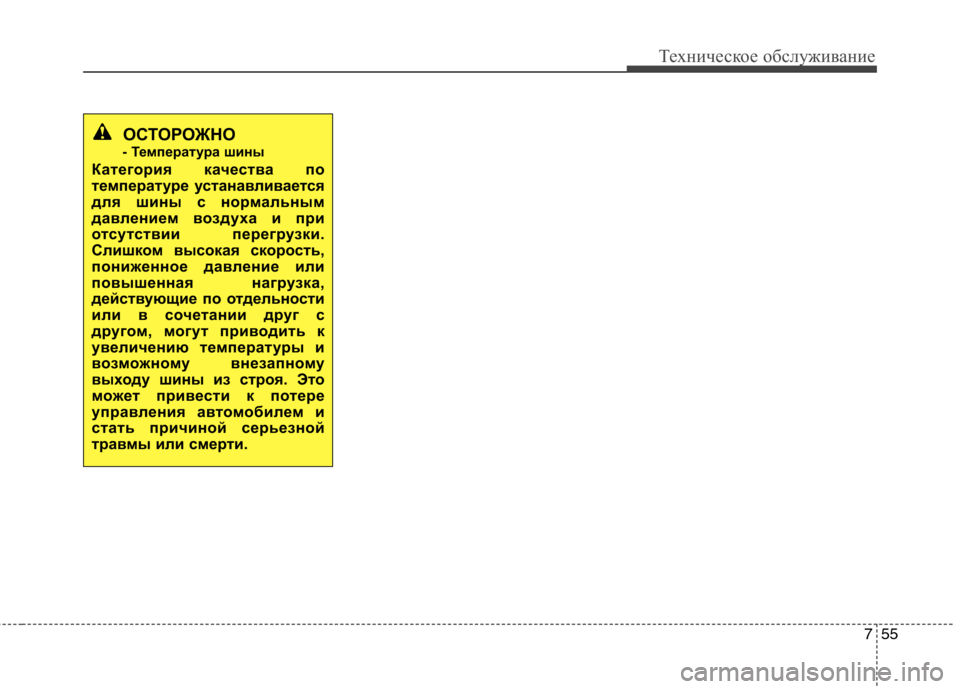

ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

Техническое обслуживание
56
7

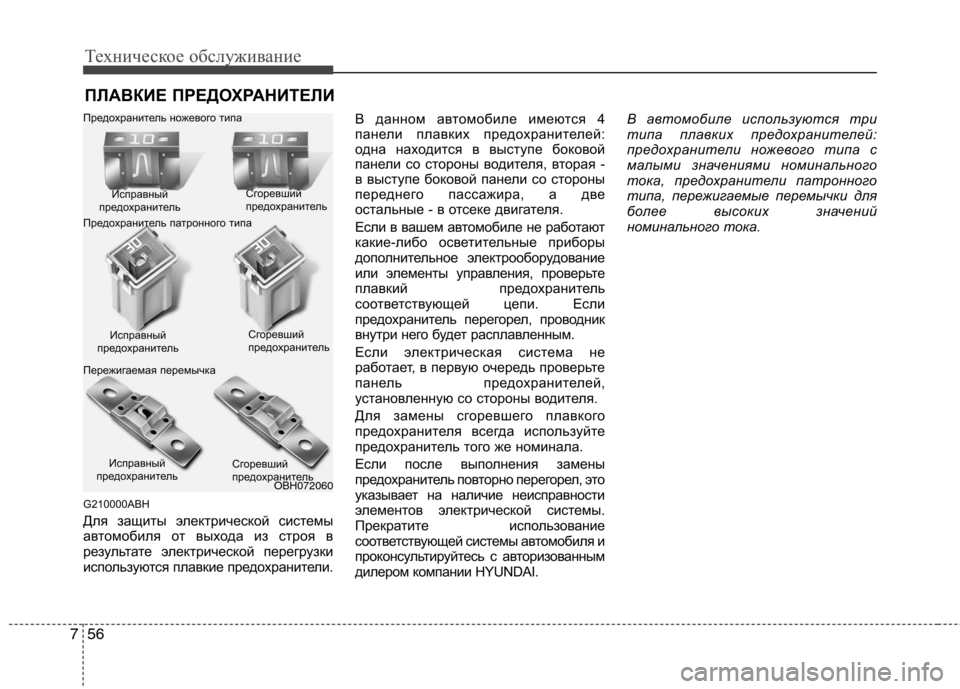

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
G210000ABH
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохранители. В данном автомобиле имеются 4
панели плавких предохранителей:
одна находится в выступе боковой
панели со стороны водителя, вторая -
в выступе боковой панели со стороны
переднего пассажира, а две
остальные - в отсеке двигателя.
Если в вашем автомобиле не работают
какие-либо осветительные приборы
дополнительное электрооборудование
или элементы управления, проверьте
плавкий предохранитель
соответствующей цепи. Если
предохранитель перегорел, проводник
внутри него будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел, это
указывает на наличие неисправности
элементов электрической системы.
Прекратите использование
соответствующей системы автомобиля и
проконсультируйтесь с авторизованным
дилером компании HYUNDAI.В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.
OBH072060
Исправный
предохранитель Исправный
предохранитель
Предохранитель ножевого типа
Предохранитель патронного типа
Пережигаемая перемычка Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель

757
Техническое обслуживание

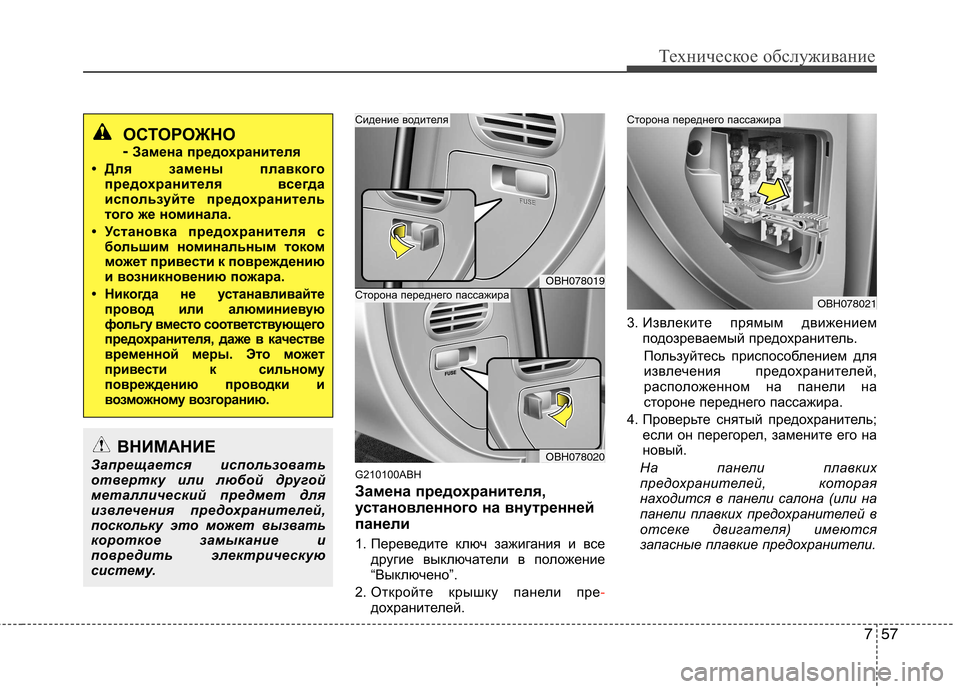

G210100ABH
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре
-дохранителей. 3. Извлеките прямым движением
подозреваемый предохранитель.
Пользуйтесь приспособлением для
извлечения предохранителей,
расположенном на панели на
стороне переднего пассажира.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
На панели плавких
предохранителей, которая
находится в панели салона (или на
панели плавких предохранителей в
отсеке двигателя) имеются
запасные плавкие предохранители.
OBH078021
Сторона переднего пассажира
ОСТОРОЖНО - Замена предохранителя
• Для замены плавкого предохранителя всегда
используйте предохранитель
того же номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Никогда не устанавливайте
провод или алюминиевую
фольгу вместо соот ветствующего
предохранителя, даже в качестве
временной меры. Это может
привести к сильному
повреждению проводки и
возможному возгоранию.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
OBH078019
OBH078020
Сидение водителя
Сторона переднего пассажира

Техническое обслуживание
58
7

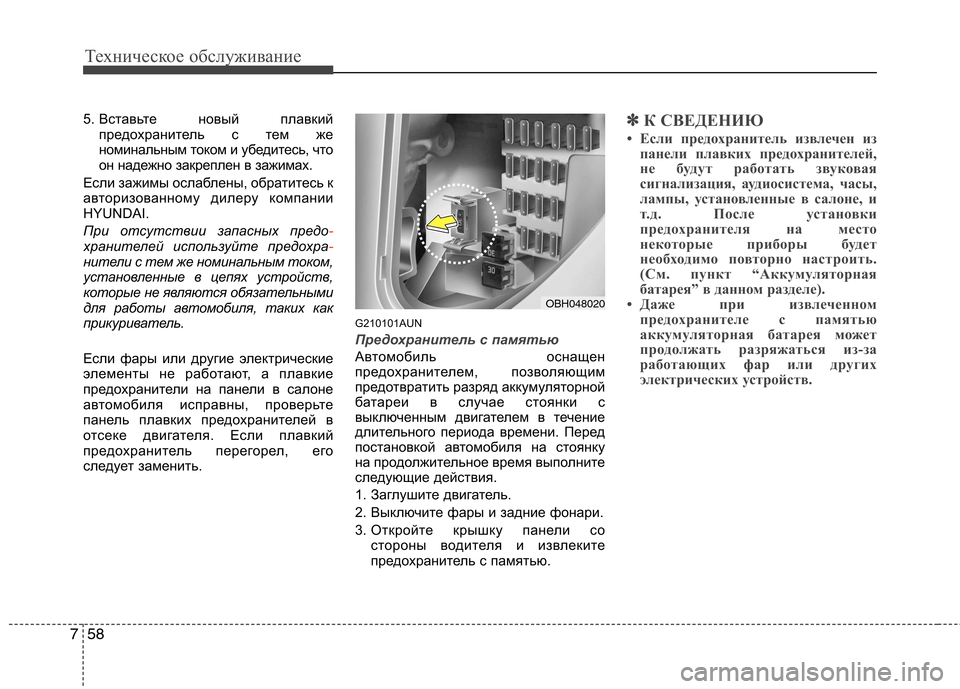

5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных предо
-хранителей используйте предохра-нители с тем же номинальным током,
установленные в цепях устройств,
которые не являются обязательными
для работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить. G210101AUN
Предохранитель с памятью
Автомобиль оснащен
предохранителем, позволяющим
предотвратить разряд аккумуляторной
батареи в случае стоянки с
выключенным двигателем в течение
длительного периода времени. Перед
постановкой автомобиля на стоянку
на продолжительное время выполните
следующие действия.
1. Заглушите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.
✽✽ К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки
предохранителя на место
некоторые приборы будет
необходимо повторно настроить.
(См. пункт “Аккумуляторная
батарея” в данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
OBH048020

759
Техническое обслуживание

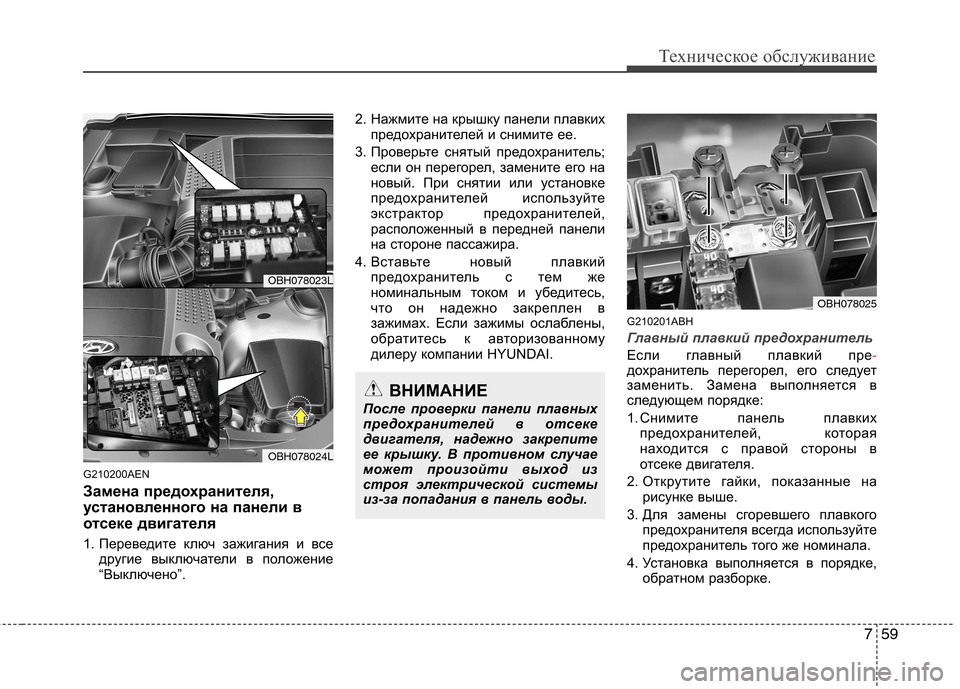

G210200AEN
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”. 2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. При снятии или установке
предохранителей используйте
экстрактор предохранителей,
расположенный в передней панели
на стороне пассажира.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI. G210201ABH
Главный плавкий предохранитель
Если главный плавкий пре-дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Снимите панель плавких
предохранителей, которая
находится с правой стороны в
отсеке двигателя.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
OBH078023L
OBH078024L
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
OBH078025
