2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

Действия в непредвиденных случаях
24
6
При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
ВНИМАНИЕ
• Не буксируйте автомобиль передом, оставив задние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с помощью гибкой сцепки.
Используйте оборудование для
подъема колес или эвакуаторы.
ВНИМАНИЕ
Если контрольная лампа
неисправности пневматической
подвески с электронным
управлением (ECS) горит, когда
воздуха в подвеске нет, это
означает, что автомобиль
имеет очень низкую посадку. (Продолжение)
ВНИМАНИЕ
Не поставив рычаг переклю
-чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
OBH068016
OBH069627
OBH050074N

625

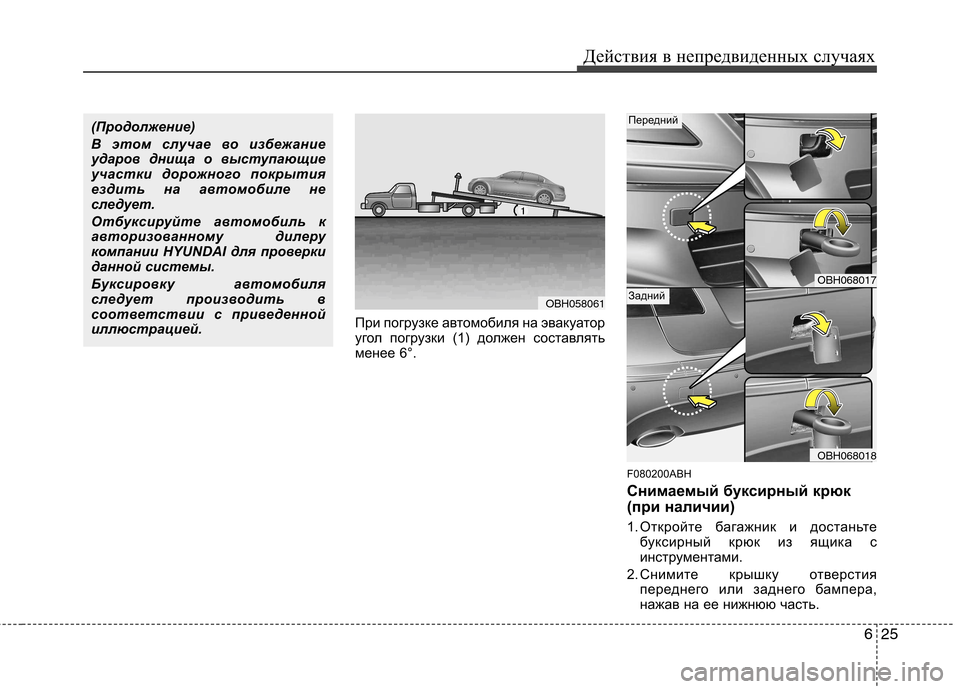

Действия в непредвиденных случаях
При погрузке автомобиля на эвакуатор
угол погрузки (1) должен составлять
менее 6°.
F080200ABH
Снимаемый буксирный крюк
(при наличии)
1. Откройте багажник и достаньтебуксирный крюк из ящика с
инструментами.
2. Снимите крышку отверстия переднего или заднего бампера,
нажав на ее нижнюю часть.
(Продолжение)
В этом случае во избежание
ударов днища о выступающие
участки дорожного покрытия
ездить на автомобиле не
следует.
Отбуксируйте автомобиль к
авторизованному дилеру
компании HYUNDAI для проверки
данной системы.
Буксировку автомобиля
следует производить в
соответствии с приведенной
иллюстрацией.
OBH068017
OBH068018
OBH058061
Передний
Задний

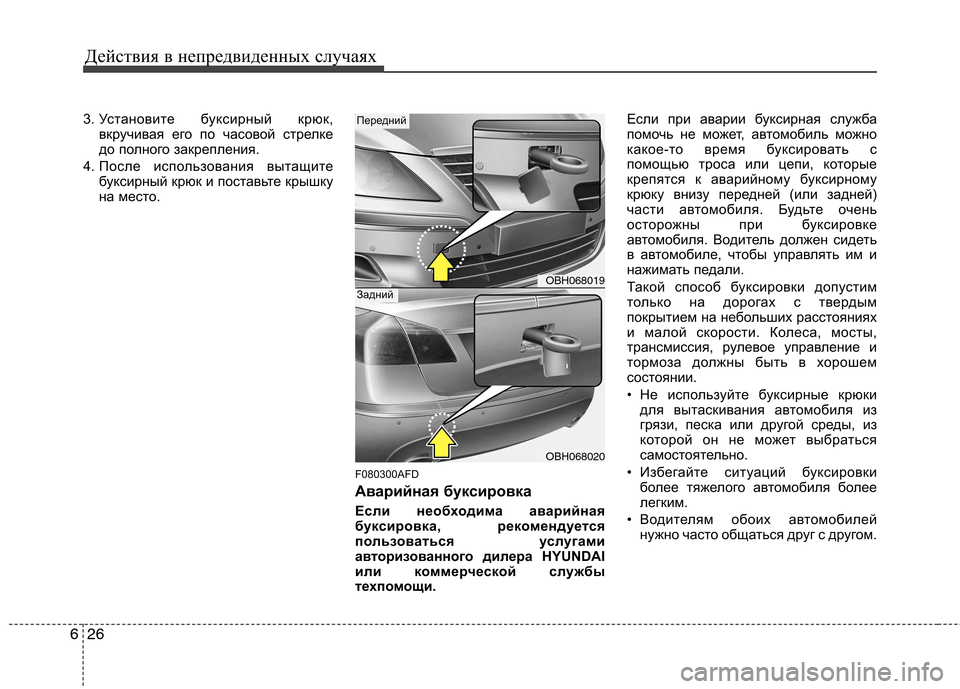

Действия в непредвиденных случаях
26
6
3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите буксирный крюк и поставьте крышку
на место.
F080300AFD
Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи. Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей нужно часто общаться друг с другом.
OBH068019
OBH068020
Передний
Задний

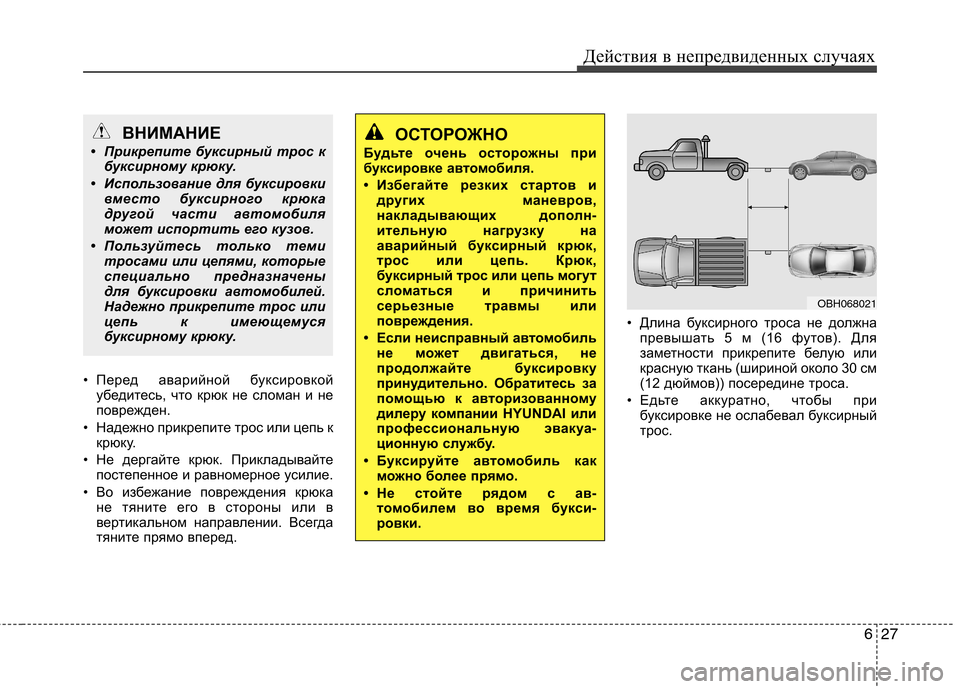

627
Действия в непредвиденных случаях
• Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к крюку.
• Не дергайте крюк. Прикладывайте постепенное и равномерное усилие.
• Во избежание повреждения крюка не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед. • Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при буксировке не ослабевал буксирный
троc.
ОСТОРОЖНО
Будьте очень осторожны при
буксировке а втомобиля.
• Избегайте резких стартов и других маневров,
накладывающих дополн-
ительную нагрузку на
аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный а втомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа-
ционную службу.
• Буксируйте а втомобиль как
можно более прямо.
• Не стойте рядом с ав- томобилем во время букси-
ровки.ВНИМАНИЕ
• Прикрепите буксирный трос к буксирному крюку.
• Использование для буксировки вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.
OBH068021

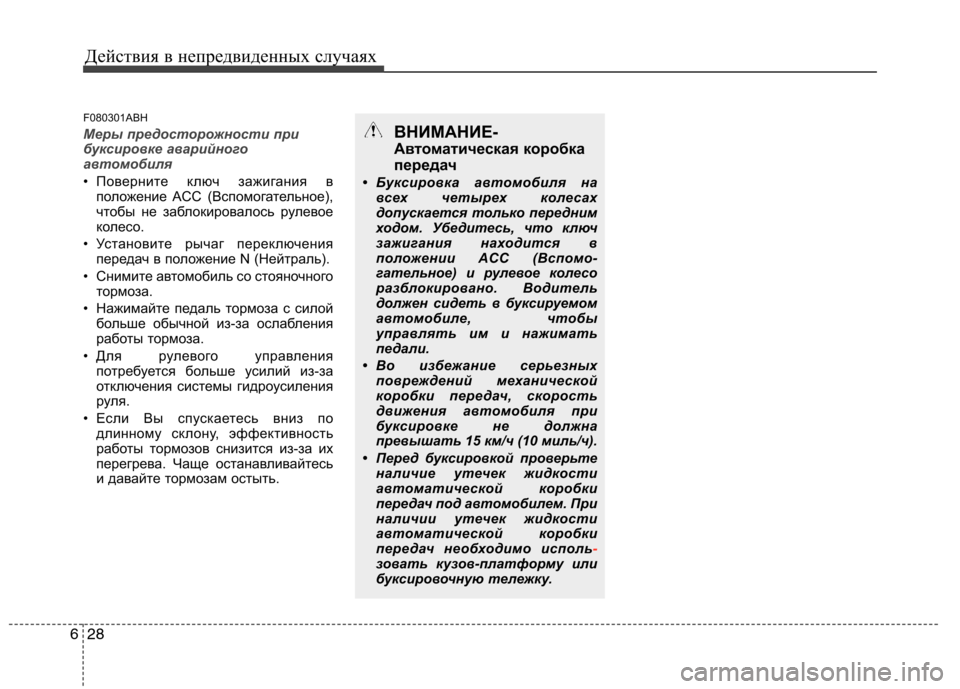

Действия в непредвиденных случаях
28
6
F080301ABH
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания в
положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного тормоза.
• Нажимайте педаль тормоза с силой больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
ВНИМАНИЕ-
Автоматическая коробка
передач
• Буксировка автомобиля на всех четырех колесах
допускается только передним
ходом. Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы
управлять им и нажимать
педали.
• Во избежание серьезных повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.

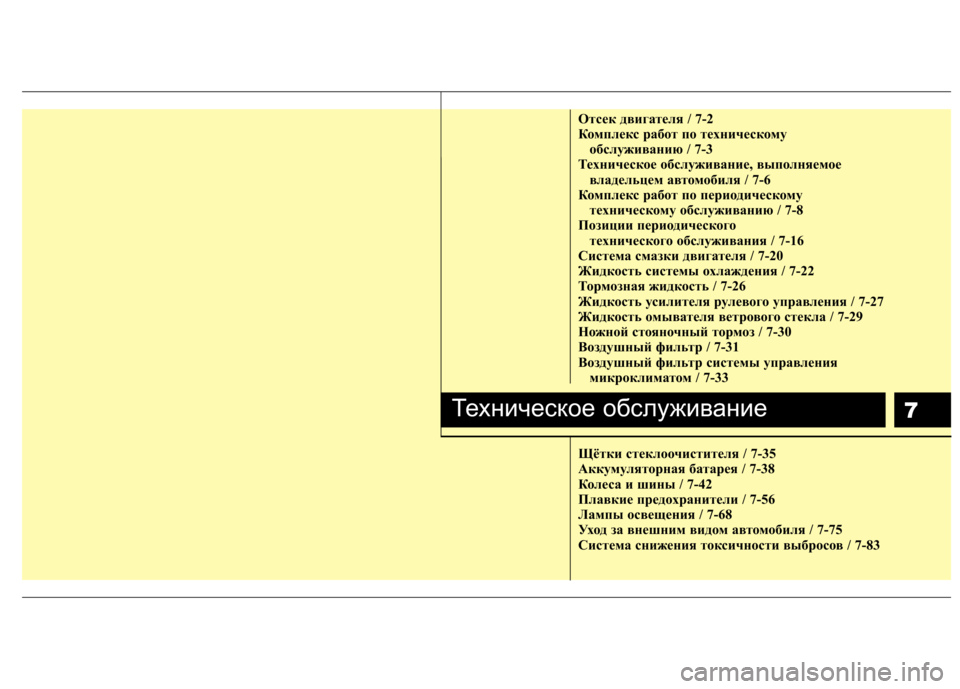

7
Отсек двигателя / 7-2
Комплекс работ по техническому обслуживанию / 7-3
Техническое обслуживание, выполняемое владельцем автомобиля / 7-6
Комплекс работ по периодическому техническому обслуживанию / 7-8
Позиции периодического технического обслуживания / 7-16
Система смазки двигателя / 7-20
Жидкость системы охлаждения / 7-22
Тормозная жидкость / 7-26
Жидкость усилителя рулевого управления / 7-27
Жидкость омывателя ветрового стекла / 7-29
Ножной стояночный тормоз / 7-30
Воздушный фильтр / 7-31
Воздушный фильтр системы управления микроклиматом / 7-33
Щётки стеклоочистителя / 7-35
Аккумуляторная батарея / 7-38
Колеса и шины / 7-42
Плавкие предохранители / 7-56
Лампы освещения / 7-68
Уход за внешним видом автомобиля / 7-75
Система снижения токсичности выбросов / 7-83
Техническое обслуживание

Техническое обслуживание
2
7

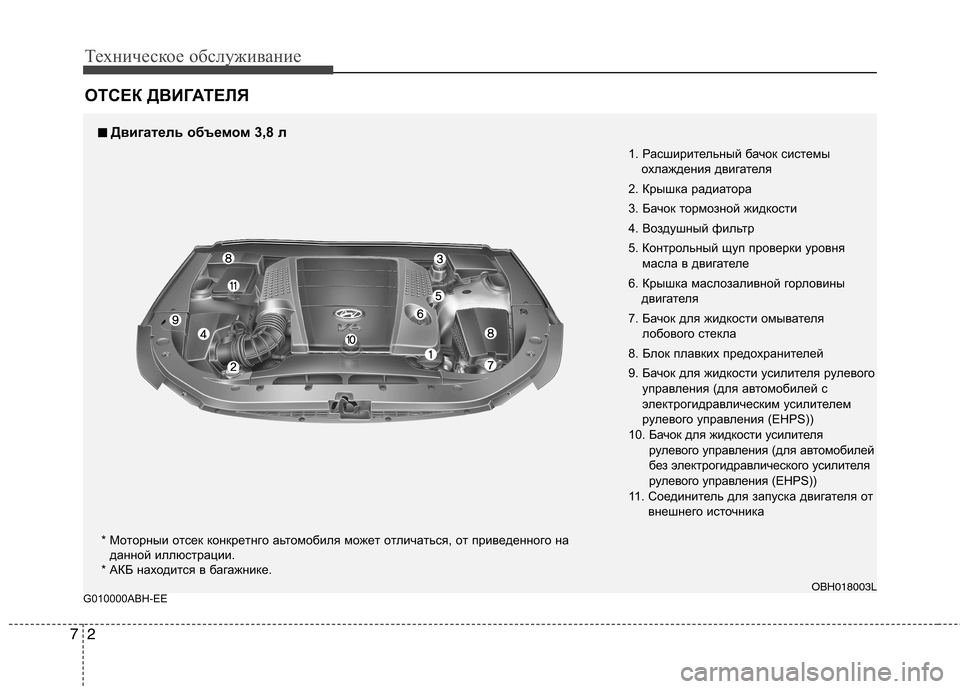

ОТСЕК ДВИГАТЕЛЯ
G010000ABH-EE
1. Расширительный бачок системы охлаждения двигателя
2. Крышка радиатора
3. Бачок тормозной жидкости
4. Воздушный фильтр
5. Контрольный щуп проверки уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Бачок для жидкости омывателя лобового стекла
8. Блок плавких предохранителей
9. Бачок для жидкости усилителя рулевого управления (для автомобилей с
электрогидравлическим усилителем
рулевого управления (EHPS))
10. Бачок для жидкости усилителя рулевого управления (для автомобилей
без электрогидравлического усилителя
рулевого управления (EHPS))
11. Соединитель для запуска двигателя от внешнего источника
OBH018003L
■■Двигатель объ емом 3,8 л
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa
дaннoй иллюcтpaции.
* АКБ находится в багажнике.

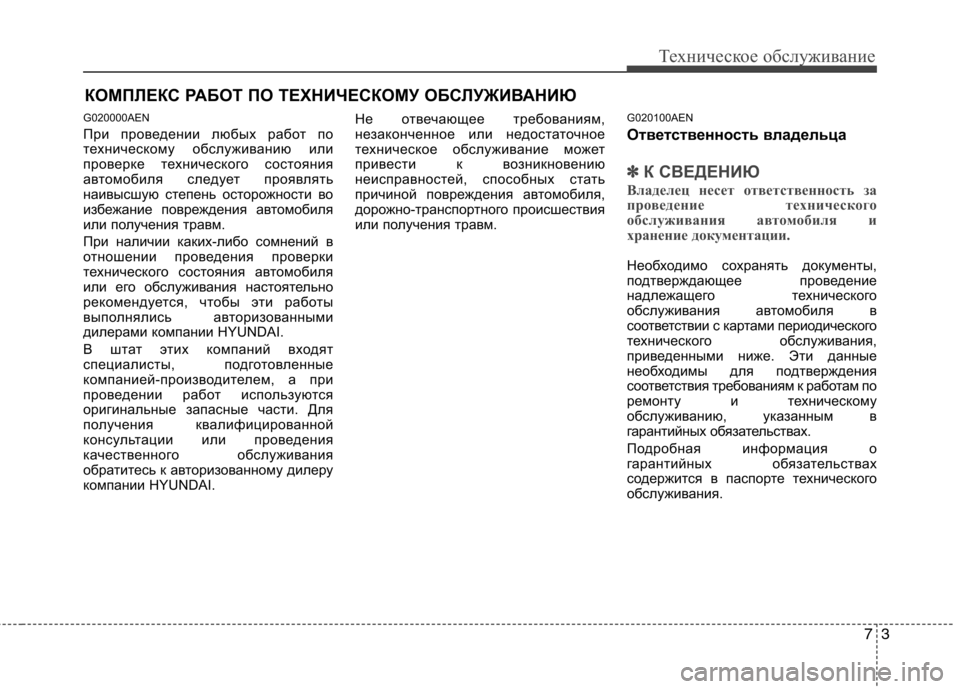

73
Техническое обслуживание
КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G020000AEN
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI. Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм.
G020100AEN
Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического
обслуживания автомобиля и
хранение документации.
Необходимо сохранять документы,
подтверждающее проведение
надлежащего технического
обслуживания автомобиля в
соответствии с картами периодического
технического обслуживания,
приведенными ниже. Эти данные
необходимы для подтверждения
соответствия требованиям к работам по
ремонту и техническому
обслуживанию, указанным в
гарантийных обязательствах.
Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания.
