2012 Hyundai Genesis Инструкция по эксплуатации (in Russian)

Знакомство с вашим автомобилем
2
2

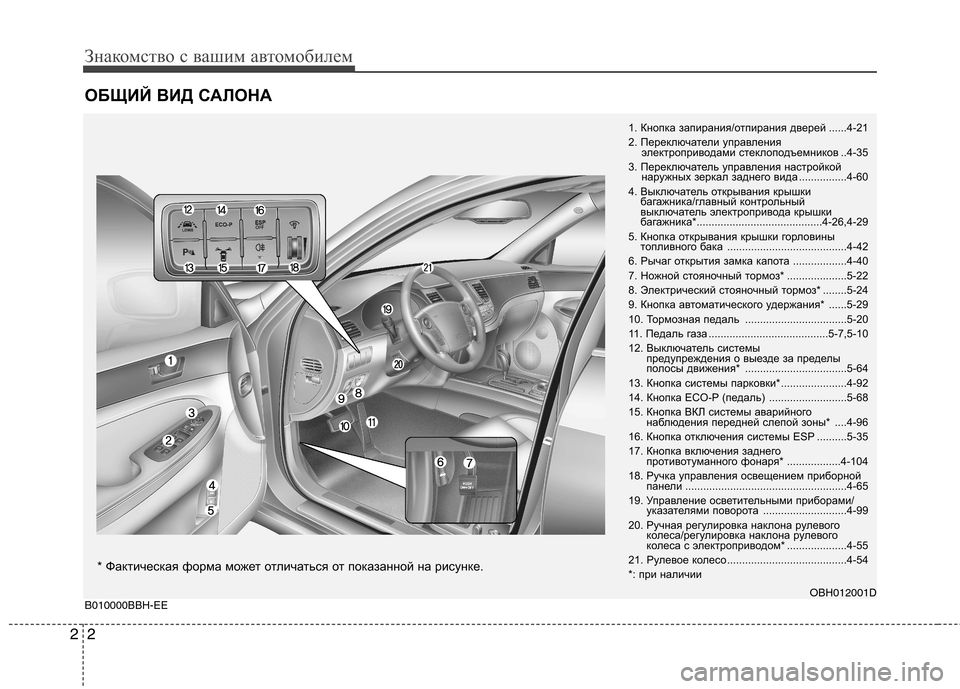

ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания дверей ......4-21
2. Переключатели управления
электроприводами стеклоподъемников ..4-35
3. Переключатель управления настройкой наружных зеркал заднего вида ................4-60
4. Выключатель открывания крышки багажника/главный контрольный
выключатель электропривода крышки
багажника*.......................................... 4-26,4-29
5. Кнопка открывания крышки горловины топливного бака .................................... ....4-42
6. Рычаг открытия замка капота ..................4-40
7. Ножной стояночный тормоз* ....................5-22
8. Электрический стояночный тормоз* ........5-24
9. Кнопка автоматического удержания* ......5-29
10. Тормозная педаль ............................... ...5-20
11. Педаль газа ..................................... ...5-7,5-10
12. Выключатель системы предупреждения о выезде за пределы
полосы движения* ..................................5-64
13. Кнопка системы парковки* ......................4-92
14. Кнопка ECO-P (педаль) ..........................5-68
15. Кнопка ВКЛ системы аварийного наблюдения передней слепой зоны* ....4-96
16. Кнопка отключения системы ESP ..........5-35
17. Кнопка включения заднего противотуманного фонаря* ..................4-104
18. Ручка управления освещением приборной панели ............................................. .........4-65
19. Управление осветительными приборами/ указателями поворота ............................4-99
20. Ручная регулировка наклона рулевого колеса/регулировка наклона рулевого
колеса с электроприводом* ....................4-55
21. Рулевое колесо.................................. ......4-54
*: при наличии
OBH012001D
B010000BBH-EE
* Фактическая форма может отличаться от показанной на рисунке.

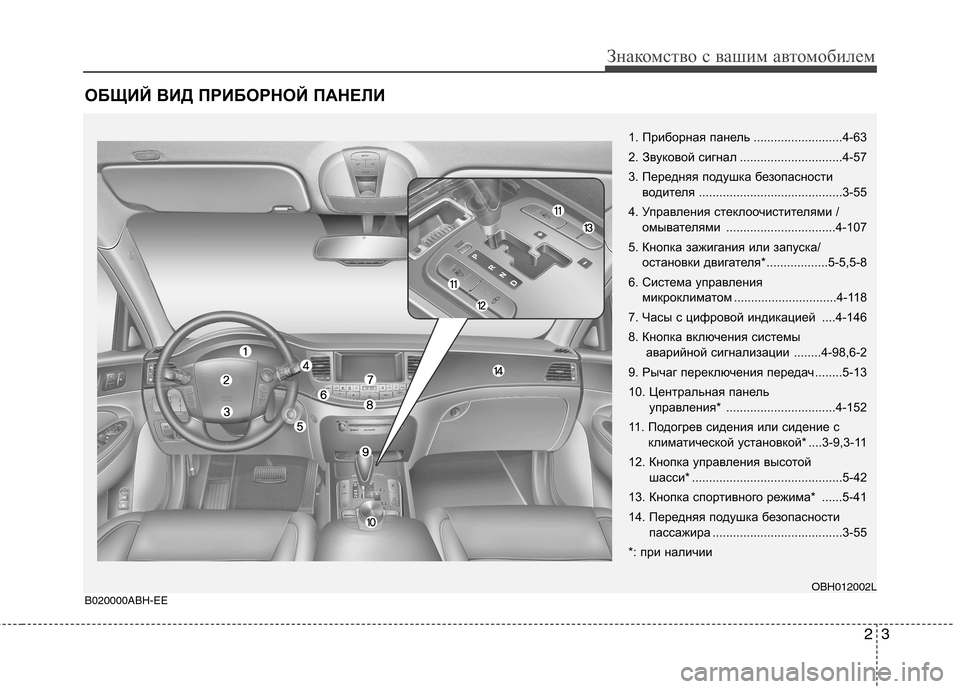

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
23
Знакомство с вашим автомобилем
1. Приборная панель ..........................4-63
2. Звуковой сигнал ..............................4-57
3. Передняя подушка безопасностиводителя ..........................................3 -55
4. Управления стеклоочистителями / омывателями ................................4-107
5. Кнопка зажигания или запуска/ остановки двигателя* ..................5-5,5-8
6. Система управления микроклиматом ..............................4-118
7. Часы с цифровой индикацией ....4-146
8. Кнопка включения системы аварийной сигнализации ........4-98,6-2
9. Рычаг переключения передач ........5-13
10. Центральная панель управления* ................................4-152
11. Подогрев сидения или сидение с климатической установкой* ....3-9,3-11
12. Кнопка управления высотой шасси* ............................................5-42
13. Кнопка спортивного режима* ......5-41
14. Передняя подушка безопасности пассажира ......................................3-55
*: при наличии
OBH012002L
B020000ABH-EE

Знакомство с вашим автомобилем
4
2

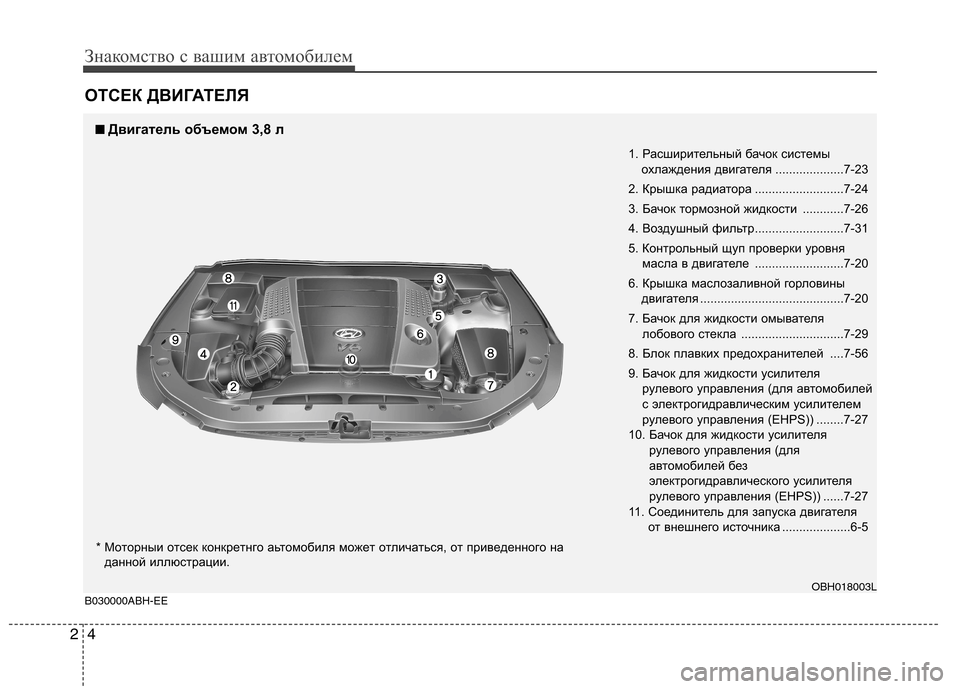

ОТСЕК ДВИГАТЕЛЯ
1. Расширительный бачок системы
охлаждения двигателя ....................7-23
2. Крышка радиатора ..........................7-24
3. Бачок тормозной жидкости ............7-26
4. Воздушный фильтр..........................7-31
5. Контрольный щуп проверки уровня масла в двигателе ..........................7-20
6. Крышка маслозаливной горловины двигателя .......................................... 7-20
7. Бачок для жидкости омывателя лобового стекла ..............................7-29
8. Блок плавких предохранителей ....7-56
9. Бачок для жидкости усилителя рулевого управления (для автомобилей
с электрогидравлическим усилителем
рулевого управления (EHPS)) ........7-27
10. Бачок для жидкости усилителя рулевого управления (для
автомобилей без
электрогидравлического усилителя
рулевого управления (EHPS)) ......7-27
11. Соединитель для запуска двигателя от внешнего источника ....................6-5
OBH018003L
B030000ABH-EE■
■
Двигатель объ емом 3,8 л
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa
дaннoй иллюcтpaции.

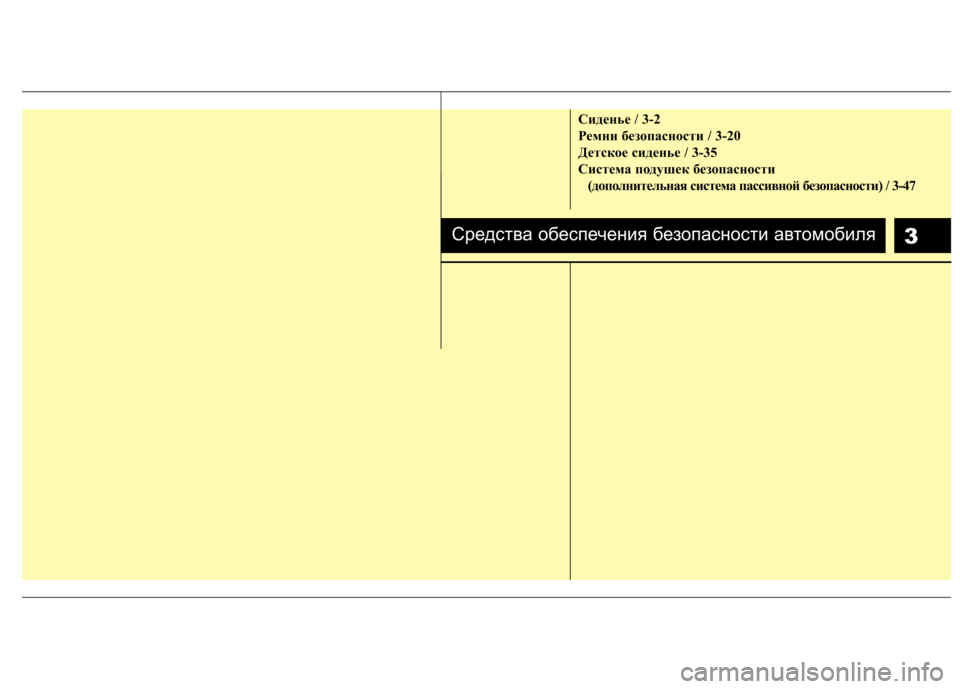

3
Сиденье / 3-2
Ремни безопасности / 3-20
Детское сиденье / 3-35
Система подушек безопасности (дополнительная система пассивной безопасности) / 3-47
Средства обеспечения безопасности автомобиля

Средства обеспечения безопасности автомобиля
2
3

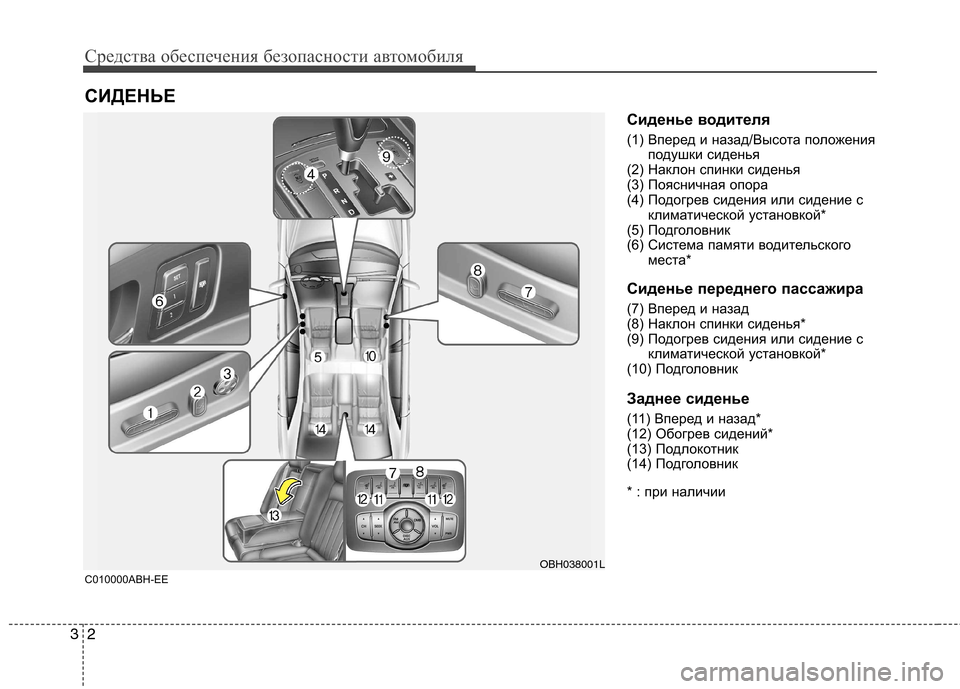

Сиденье водителя
(1) Вперед и назад/Высота положения
подушки сиденья
(2) Наклон спинки сиденья
(3) Поясничная опора
(4) Подогрев сидения или сидение с климатической установкой*
(5) Подголовник
(6) Система памяти водительского
места*
Сиденье переднего пассажира
(7) Вперед и назад
(8) Наклон спинки сиденья*
(9) Подогрев сидения или сидение с климатической установкой*
(10) Подголовник
Заднее сиденье
(11) Вперед и назад*
(12) Обогрев сидений*
(13) Подлокотник
(14) Подголовник
* : при наличии
СИДЕНЬЕ
OBH038001L
C010000ABH-EE

33
Средства обеспечения безопасности автомобиля

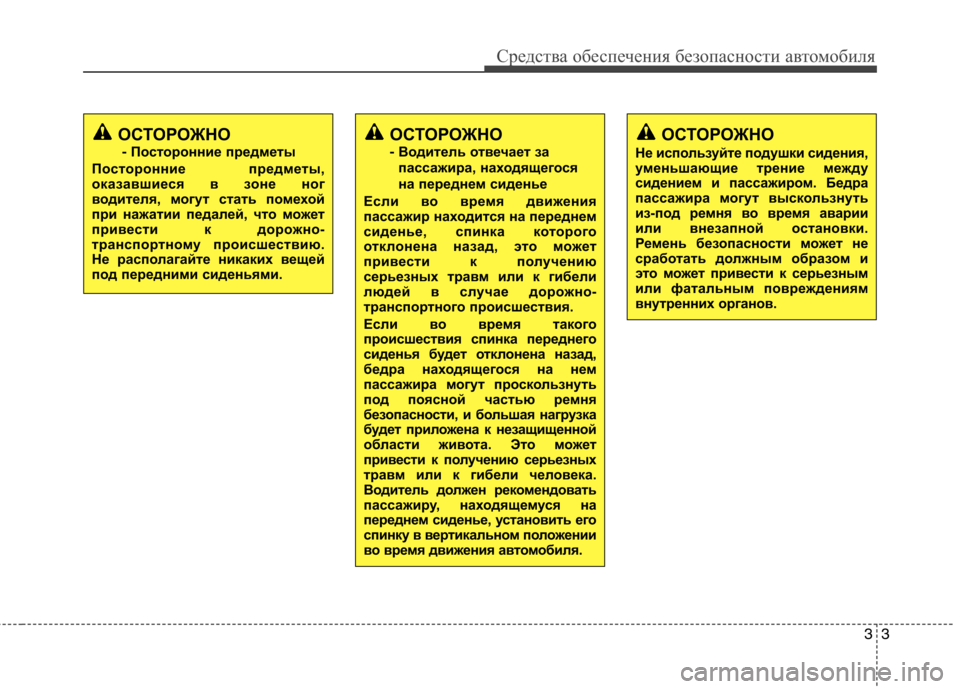

ОСТОРОЖНО- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.ОСТОРОЖНО - Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая нагрузка
будет приложена к незащищенной
области живота. Это может
привести к получению серьезных
травм или к гибели человека.
Водитель должен рекомендовать
пассажиру, находящемуся на
переднем сиденье, установить его
спинку в вертикальном положении
во время движения автомобиля.ОСТОРОЖНО
Не используйте подушки сидения,
уменьшающие трение между
сидением и пассажиром. Бедра
пассажира могут выскользнуть
из-под ремня во время аварии
или внезапной остановки.
Ремень безопасности может не
сработать должным образом и
это может привести к серьезным
или фатальным повреждениям
внутренних органов.

Средства обеспечения безопасности автомобиля
4
3

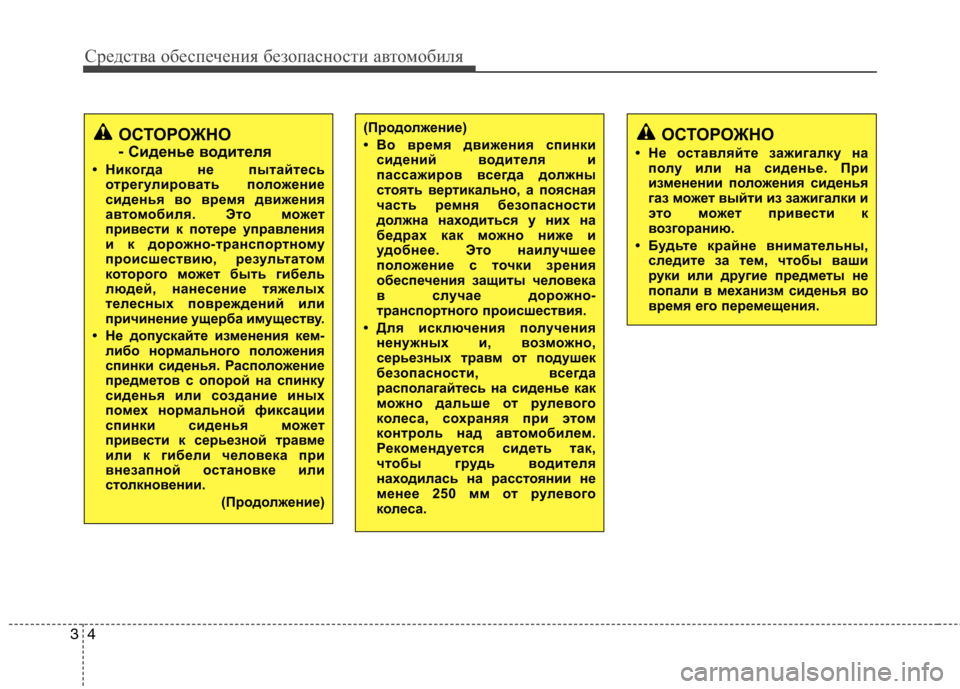

(Продолжение)
• Во время движения спинки
сидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над а втомобилем.
Рекоменд уется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.ОСТОРОЖНО - Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)ОСТОРОЖНО
• Не оставляйте зажигалку на полу или на сиденье. При
изменении положения сиденья
газ может выйти из зажигалки и
это может привести к
возгоранию.
• Будьте крайне внимательны, следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.

35
Средства обеспечения безопасности автомобиля
C010200AEN

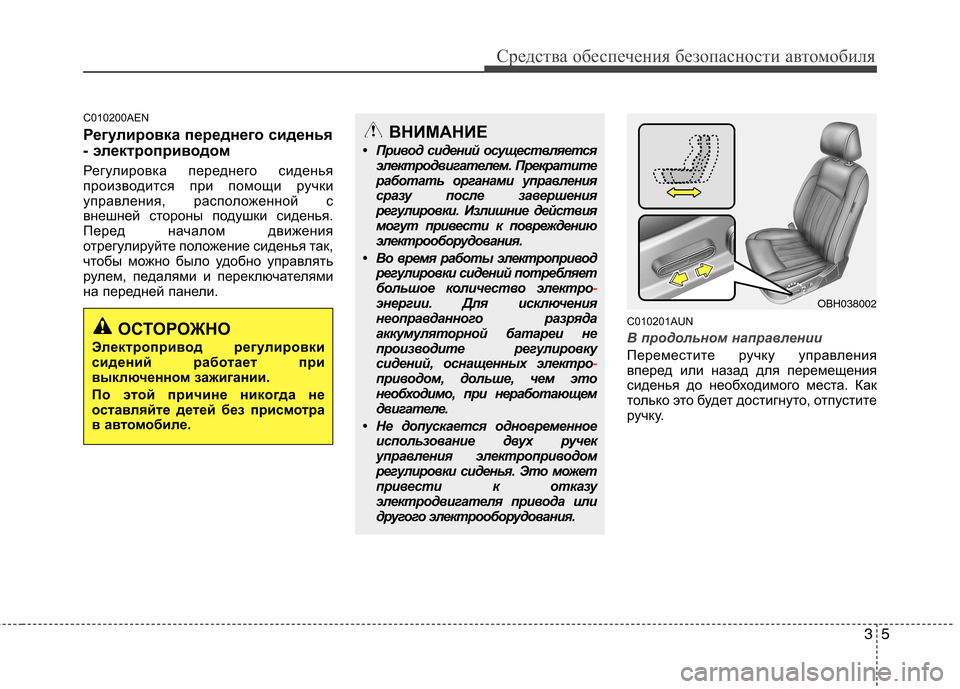

Регулировка переднего сиденья
- электроприводом
Регулировка переднего сиденья
производится при помощи ручки
управления, расположенной с
внешней стороны подушки сиденья.
Перед началом движения
отрегулируйте положение сиденья так,
чтобы можно было удобно управлять
рулем, педалями и переключателями
на передней панели.C010201AUN
В продольном направлении
Переместите ручку управления
вперед или назад для перемещения
сиденья до необходимого места. Как
только это будет достигнуто, отпустите
ручку.
ОСТОРОЖНО
Электропривод регулировки
сидений работает при
выключенном зажигании.
По этой причине никогда не
оставляйте детей без присмотра
в автом обиле.
ВНИМАНИЕ
• Привод сидений осуществляется электродвигателем. Прекратите
работать органами управления
сразу после завершения
регулировки. Излишние действия
могут привести к повреждению
электрооборудования.
• Во время работы электропривод регулировки сидений потребляет
большое количество электро
-энергии. Для исключения
неоправданного разряда
аккумуляторной батареи не
производите регулировку
сидений, оснащенных электро
-приводом, дольше, чем это
необходимо, при неработающем
двигателе.
• Не допускается одновременное использование двух ручек
управления электроприводом
регулировки сиденья. Это может
привести к отказу
электродвигателя привода или
другого электрооборудования.
OBH038002
