2012 FIAT DOBLO COMBI Instrukcja obsługi (in Polish)

213
Szyba tylna (spryskiwacz szyby tylnej)
Dysze spryskiwacza szyby tylnej są stałe. Obudowa dysz
zamontowana jest nad szyba tylną. SPRYSKIWACZE
Jeżeli spryskiwacze nie działają sprawdzić przede wszyst-
kim, czy jest płyn spryskiwaczy w zbiorniku spryskiwaczy
szyby przedniej/tylnej (dla wersji/rynków, gdzie przewi-
dziano) (patrz „Sprawdzenie poziomów” w tym rozdziale).
Następnie sprawdzić drożność otworków dysz spryski-
waczy, ewentualnie udrożnić je używając szpilki.
Szyba przednia (spryskiwacze szyby przedniej)
Rozpylacze spryskiwacza szyby przedniej są stałe. Umiesz-
czone są pod pokrywą komory silnika (patrz rys. 190).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0091mrys. 190

214
GWARANCJA NA NADWOZIE
Nadwozie blaszane lakierowane objęte jest gwarancją na
wady lakiernicze i gwarancją na perforację blach.
Szczegółowe warunki gwarancji podane są w „Książce gwa-
rancyjnej”.
ZALECENIA DOTYCZĄCE DOBREJ
KONSERWACJI NADWOZIA
Lakier
Lakier nie tylko spełnia funkcję estetyczną ale także chro-
ni blachę.
W przypadku starcia lub pojawienia się głębokich rys, zale-
ca się natychmiast wykonanie koniecznych zaprawek, aby
uniknąć powstania korozji. Do zaprawek lakierniczych uży-
wać tylko produkty oryginalne (patrz „Tabliczka identyfika-
cyjna lakieru nadwozia” w rozdziale „Dane techniczne”).
Normalna obsługa lakieru polega na myciu, jej częstotli-
wość zależy od warunków i środowiska, w którym sa-
mochód jest używany.
Na przykład, w strefach o dużym zanieczyszczeniu atmos-
fery, lub, jeżeli przejeżdża się drogami posypanymi solą
przed zamarzaniem jest dobrze myć samochód częściej.NADWOZIE
ZABEZPIECZENIE PRZED
CZYNNIKAMI ATMOSFERYCZNYMI
Głównymi przyczynami powstania korozji są:
❒zanieczyszczenie atmosfery;
❒zasolenie i wilgotność atmosfery (strefy nadmorskie lub
o bardzo wilgotnym klimacie);
❒zmienne warunki otoczenia.
Nie można także lekceważyć ściernego działania pyłu at-
mosferycznego lub piasku unoszonego przez wiatr, błota
i tłucznia kamiennego unoszonego przez inne czynniki.
Fiat zastosował w samochodzie najlepsze nowoczesne roz-
wiązania technologiczne aby skutecznie chronić nadwozie
przed korozją.
Oto główne z nich:
❒produkty i systemy lakierowania nadają samochodowi
szczególną odporność na korozję i ścieranie;
❒zastosowano blachy ocynkowane (lub wstępnie obro-
bione) posiadające wysoką odporność na korozję;
❒spryskano spód nadwozia, komorę silnika, wnętrza nad-
koli i inne elementy wyrobami woskowymi o wysokiej
zdolności ochronnej;
❒spryskano materiałami plastycznymi, w zależności od
zabezpieczenia, miejsca najbardziej narażone: progi
drzwi, wnętrza błotników, krawędzie itp.
❒użyto elementów skrzynkowych „otwartych”, aby unik-
nąć skraplania i gromadzenia się wody, która może uła-
twić powstawanie korozji wewnątrz tych elementów.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

215
Aby właściwie umyć samochód, należy:
❒zmoczyć nadwozie strumieniem wody o niskim ciśnieniu;
❒przemyć nadwozie gąbką nasączoną roztworem o ma-
łej ilości detergentu płucząc często gąbkę;
❒opłukać ponownie dokładnie wodą i wysuszyć sprę-
żonym powietrzem lub zamszem.
W przypadku mycia samochodu w myjniach automatycz-
nych, zwrócić uwagę na następujące zalecenia:
– zdjąć antenę z dachu aby uniknąć jej uszkodzenia;
– myć wodą z dodatkiem roztworu detergentu;
– spłukać obficie, w taki sposób, aby detergent nie pozo-
stał na nadwoziu lub na częściach mniej widocznych.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Niektóre myjnie automatyczne wyposażo-
ne są w szczotki starej generacji i/lub w nie-
wystarczająco utrzymanym dobrym stanie
mogące spowodować uszkodzenie lakieru, ułatwia-
jące powstawanie porowatości, która wpływa na wy-
gląd matowy/przejrzystość lakieru w szczególności
na kolor ciemny. Jeżeli stwierdzimy, że przejrzystość
lakieru jest wystarczająca polerować specyficznym
produktem.
Podczas suszenia zwracać szczególną uwagę na elementy
mniej widoczne jak wnęki drzwi, pokrywę silnika, nakładki
reflektorów w których woda może pozostać. Zaleca się nie
wstawiać samochodu do zamkniętego pomieszczenia, ale
zostawić go na zewnątrz, aby ułatwić odparowanie wody.
Nie myć samochodu nagrzanego przez słońce lub przy roz-
grzanej pokrywie komory silnika: lakier może zmatowieć.
Zewnętrzne części z tworzywa sztucznego powinny być
myte w taki sposób, jak normalnie myje się samochód.
Unikać parkowania samochodu pod drzewami; krople ży-
wicy spadające z drzew mogą spowodować zmatowienie
lakieru oraz zwiększają możliwość rozpoczęcia procesów
korozyjnych.
OSTRZEŻENIE Odchody ptaków muszą być natychmiast
starannie zmywane, ponieważ ich kwasowość jest szcze-
gólnie agresywna dla lakieru.
Detergenty zanieczyszczają wodę. Mycie sa-
mochodu powinno się odbywać tylko w miej-
scach przystosowanych do gromadzenia
i oczyszczania z płynów użytych do mycia.

216
WNĘTRZE
Okresowo sprawdzać, czy pod dywanikami nie zbiera się
woda (ociekająca z butów, parasoli itp.), która mogłaby spo-
wodować korozję blachy. Szyby
Do czyszczenia szyb używać specjalnych detergentów. Sto-
sować czyste szmatki, aby nie porysować szyb lub nie zmie-
nić ich przejrzystości.
OSTRZEŻENIE Aby nie uszkodzić przewodów grzejnych
na wewnętrznej powierzchni szyby tylnej, przecierać deli-
katnie zgodnie z kierunkiem przebiegu przewodów.
Komora silnika
Po zimie dokładnie umyć komorę silnika zwracając uwa-
gę, aby nie kierować strumienia wody bezpośrednio na cen-
tralki elektroniczne i skrzynkę przekaźników i bezpiecz-
ników po lewej stronie komory silnika (patrząc w kierun-
ku jazdy). Do wykonania tych czynności, zwrócić się do
wyspecjalizowanego warsztatu.
OSTRZEŻENIE Mycie najlepiej wykonać, gdy silnik jest
zimny i kluczyk w wyłączniku zapłonu w położenie STOP.
Po myciu sprawdzić czy różne osłony (kapturki gumowe
i różne osłony), nie zostały wyciągnięte lub uszkodzone.
Reflektory przednie
OSTRZEŻENIE Podczas czyszczenia kloszy z tworzywa
reflektorów przednich, nie używać substancji aromatycz-
nych (np. benzyny) lub ketonów (np. acetonu).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nigdy nie stosować produktów łatwopal-
nych takich jak eter lub rektyfikowana
benzyna, do czyszczenie wewnętrznych części sa-
mochodu. Ładunki elektrostatyczne powstające
podczas przecierania lub czyszczenia mogą spo-
wodować pożar.
UWAGA
Nie trzymać butli aerozolowych w samo-
chodzie: niebezpieczeństwo wybuchu. Bu-
tle aerozolowe nie powinny być wystawiane na
temperatury powyżej 50 °C. Wewnątrz samocho-
du nagrzanego przez słońce temperatura może
znacznie przekroczyć tą wartość.
UWAGA

217
KIEROWNICA/UCHWYT DŹWIGNI ZMIANY
BIEGÓW/DŹWIGNIA HAMULCA RĘCZNEGO
POKRYTE SKÓRĄ
(dla wersji/rynków, gdzie przewidziano)
Czyszczenie tych elementów musi być wykonane wyłącz-
nie wodą i mydłem neutralnym. Nie używać nigdy alko-
holi lub produktów na bazie alkoholu.
Przed użyciem produktów specyficznych do czyszczenia
wewnątrz, sprawdzić uważnie czytając informacje podane
na etykiecie produktu, czy nie zawierają alkoholu i/lub pro-
duktów na jego bazie.
Jeżeli podczas czyszczenia szyby przedniej produktami spe-
cyficznymi dla szyb, krople tego produktu spadną przy-
padkowo na kierownicę/uchwyt dźwigni zmiany biegów/
hamulec ręczny, konieczne jest ich natychmiastowe usu-
nięcie i następnie przemycie tych miejsc wodą z mydłem
neutralnym.
OSTRZEŻENIE Zaleca się, w przypadku użycia blokady
kierownicy, zwrócić maksymalną uwagę, aby uniknąć odra-
pania poszycia skóry. SIEDZENIA I ELEMENTY Z TKANINY
Usunąć kurz miękką szczotką lub odkurzaczem. Aby dobrze
oczyścić pokrycie welurowe, zaleca się zwilżyć szczotkę.
Przetrzeć siedzenia gąbką zamoczoną w roztworze wody
i neutralnego detergentu.
ELEMENTY Z TWORZYWA SZTUCZNEGO
Zaleca się czyścić elementy wewnętrzne z tworzywa
sztucznego szmatką zwilżoną roztworem wody i deter-
gentu bez środków ciernych. Dla usunięcia plam tłustych
lub trwałych używać produktów specyficznych czyszczenia
dla tworzyw sztucznych bez rozpuszczalników, nie zmie-
niających wyglądu i koloru elementów.
OSTRZEŻENIE Nie stosować alkoholu lub benzyny do
czyszczenia zestawu wskaźników.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

strona celowo pozostawiona pusta

219
F0V0115mrys. 191
H Maksymalna dopuszczalna masa na drugiej osi
(tylnej).
I Typ silnika.
L Kod wersji nadwozia.
M Numer na części zamienne.
N Skorygowana wartość współczynnika dymienia.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
DANE TECHNICZNE
DANE IDENTYFIKACYJNE
Zaleca się wziąć pod uwagę poszczególne oznaczenia. Da-
ne identyfikacyjne wytłoczone są i przedstawione na po-
niższych tabliczkach:
❒Tabliczka znamionowa z danymi identyfikacyjnymi.
❒Oznaczenie nadwozia
❒Tabliczka identyfikująca lakier nadwozia.
❒Oznaczenie silnika.
TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI rys. 191
Umieszczona jest na zbiorniku wlotu powietrza w komo-
rze silnika i zawiera następujące dane:
B Numer homologacyjny.
C Kod identyfikacyjny typu samochodu.
D Kolejny numer fabryczny nadwozia.
E Maksymalna dopuszczalna masa samochodu z pełnym
obciążeniem.
R Maksymalna dopuszczalna masa samochodu z pełnym
obciążeniem i przyczepą.
G Maksymalna dopuszczalna masa na pierwszej osi
(przedniej).

220
F0V0118mrys. 192F0V0117mrys. 194
F0V0116mrys. 193

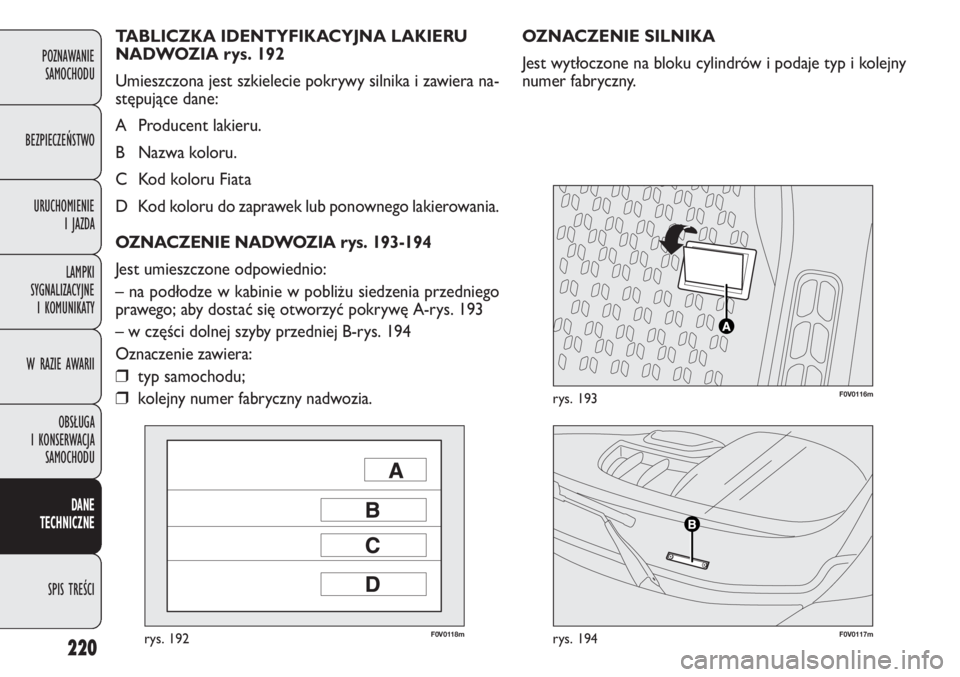

OZNACZENIE SILNIKA
Jest wytłoczone na bloku cylindrów i podaje typ i kolejny
numer fabryczny. TABLICZKA IDENTYFIKACYJNA LAKIERU
NADWOZIA rys. 192
Umieszczona jest szkielecie pokrywy silnika i zawiera na-
stępujące dane:
A Producent lakieru.
B Nazwa koloru.
C Kod koloru Fiata
D Kod koloru do zaprawek lub ponownego lakierowania.
OZNACZENIE NADWOZIA rys. 193-194
Jest umieszczone odpowiednio:
– na podłodze w kabinie w pobliżu siedzenia przedniego
prawego; aby dostać się otworzyć pokrywę A-rys. 193
– w części dolnej szyby przedniej B-rys. 194
Oznaczenie zawiera:
❒typ samochodu;
❒kolejny numer fabryczny nadwozia.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
