2012 FIAT DOBLO COMBI Instrukcja obsługi (in Polish)

69
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Lampa sufitowa tylna zgaśnie natychmiast jeżeli zostaną za-
mknięte wszystkie drzwi boczne i drzwi tylne (skrzydłowe
lub pokrywa bagażnika) przy kluczyku w pozycji MAR.
Lampa sufitowa tylna zgaśnie po 10 sekundach jeżeli zo-
staną zamknięte wszystkie drzwi boczne i drzwi tylne
(skrzydłowe lub pokrywa bagażnika) przy kluczyku w po-
zycji OFF.
Wersje Doblò/Doblò Combi
Zaświecenie lamp sufitowych
Lampa sufitowa przednia i tylna zaświecą się po otwarciu
jednych drzwi przednich lub drzwi przesuwnych i będzie
się świecić przez 3 minuty jeżeli jedne z tych drzwi pozo-
staną otwarte.
Wyłączanie lamp sufitowych
Lampa sufitowa przednia i tylna zgaśnie natychmiast jeże-
li zostaną zamknięte wszystkie drzwi przednie i drzwi bocz-
ne przesuwne przy kluczyku w pozycji MAR.
Lampa sufitowa przednia i tylna zgaśnie po 10 sekundach
jeżeli zostaną zamknięte wszystkie drzwi przednie i drzwi
boczne przesuwne przy kluczyku w pozycji OFF. Gdy lampa przenośna zostanie połączona z gniazdkiem, ba-
teria lampy przenośnej zostanie doładowana automatycz-
nie.
W przypadku wersji Cargo z dachem uchylnym
Doładowanie lampy w samochodzie na postoju i z kluczy-
kiem w wyłączniku zapłonu w pozycji STOP lub wyjętym
jest ograniczone do 15 minut.
WŁĄCZENIE/WYŁĄCZENIE
LAMPY SUFITOWEJ
Wersje Cargo
Zaświecenie lamp sufitowych
Lampa sufitowa przednia zaświeci się po otwarciu jednych
z dwóch drzwi przednich i będzie się świecić przez 3 mi-
nuty jeżeli przynajmniej jedne z dwóch drzwi pozostaną
otwarte.
Lampa sufitowa tylna zaświeci się po otwarciu jednych
z drzwi bocznych przesuwnych lub tylnych (skrzydłowych
lub bagażnika) i będzie się świecić przez 3 minuty jeżeli
przynajmniej jedne z nich pozostaną otwarte.
Wyłączanie lamp sufitowych
Lampa sufitowa przednia zgaśnie natychmiast jeżeli zosta-
ną zamknięte wszystkie drzwi przednie przy kluczyku
w pozycji MAR.
Lampa sufitowa przednia zgaśnie po 10 sekundach jeżeli
zostaną zamknięte wszystkie drzwi przednie przy kluczy-
ku w pozycji OFF.

F0V0019mrys. 56
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE rys. 56
(dla wersji/rynków, gdzie przewidziano)
Zaświecą się po naciśnięciu przycisku 5. W zestawie
wskaźników zaświeci się lampka sygnalizacyjna 5.
Gdy zostają zaświecone przednie światła przeciwmgiel-
ne, zaświecą się równocześnie także światła pozycyjne i ga-
sną światła dzienne niezależnie od pozycji pokrętła.
Gasną po ponownym naciśnięciu przycisku.
TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 56
Zaświecą się przy włączonych światłach mijania lub przed-
nich przeciwmgielnych, po naciśnięciu przycisku
4. W ze-
stawie wskaźników podświetli się lampka
4.
Gasną po ponownym naciśnięciu przycisku, lub gdy zo-
staną wyłączone światła mijania i/lub przednie światła prze-
ciwmgielne (gdzie przewidziano).
SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia powodując:
❒przerwanie zasilania paliwa i w konsekwencji wyłącze-
nie silnika;
❒odblokowanie automatyczne drzwi;
❒włączenie oświetlenia wewnętrznego.
W niektórych wersjach interwencja systemu sygnalizo-
wana jest komunikatem „Blocco carburante intervenuto
vedere manuale” – Interweniuje blokada paliwa patrz in-
strukcja” wyświetlanym na ekranie.
Sprawdzić dokładnie samochód, aby upewnić się, że nie ma
wycieków paliwa, na przykład w komorze silnika, pod sa-
mochodem lub w strefie zbiornika paliwa.
Po zderzeniu, obrócić kluczyk w wyłączniku zapłonu w po-
łożenie STOP aby nie rozładował się akumulator.
WYŁĄCZNIKI
ŚWIATŁA AWARYJNE
Zaświecą się po naciśnięciu przycisku A-rys. 56, niezależ-
nie od położenia kluczyka w wyłączniku zapłonu. Po włą-
czeniu świateł awaryjnych w zestawie wskaźników migają
lampki sygnalizacyjne
Îi¥. Aby wyłączyć, nacisnąć po-
nownie przycisk wyłącznika A.
OSTRZEŻENIE Używanie świateł awaryjnych regulowane
jest kodeksem drogowym kraju w których się znajduje-
my. Przestrzegać przepisów.
Hamowanie awaryjne
(dla wersji/rynków, gdzie przewidziano)
W przypadku hamowania awaryjnego automatycznie za-
świecą się światła awaryjne i równocześnie w zestawie
wskaźników zaświecą się lampki
Îi¥. Ta funkcja spełnia
wymagania obowiązujących przepisów dzisiaj.
70
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

71
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

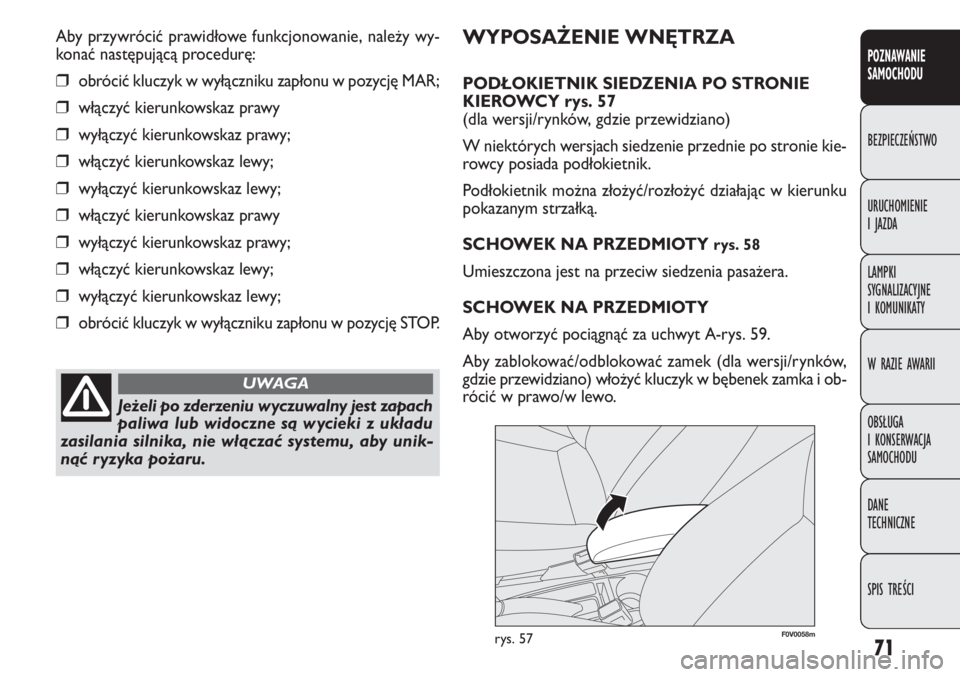

WYPOSAŻENIE WNĘTRZA
PODŁOKIETNIK SIEDZENIA PO STRONIE
KIEROWCY rys. 57
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach siedzenie przednie po stronie kie-
rowcy posiada podłokietnik.
Podłokietnik można złożyć/rozłożyć działając w kierunku
pokazanym strzałką.
SCHOWEK NA PRZEDMIOTY
rys. 58
Umieszczona jest na przeciw siedzenia pasażera.
SCHOWEK NA PRZEDMIOTY
Aby otworzyć pociągnąć za uchwyt A-rys. 59.
Aby zablokować/odblokować zamek (dla wersji/rynków,
gdzie przewidziano) włożyć kluczyk w bębenek zamka i ob-
rócić w prawo/w lewo. Aby przywrócić prawidłowe funkcjonowanie, należy wy-
konać następującą procedurę:
❒obrócić kluczyk w wyłączniku zapłonu w pozycję MAR;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒włączyć kierunkowskaz prawy
❒wyłączyć kierunkowskaz prawy;
❒włączyć kierunkowskaz lewy;
❒wyłączyć kierunkowskaz lewy;
❒obrócić kluczyk w wyłączniku zapłonu w pozycję STOP.
Jeżeli po zderzeniu wyczuwalny jest zapach
paliwa lub widoczne są wycieki z układu
zasilania silnika, nie włączać systemu, aby unik-
nąć ryzyka pożaru.
UWAGA
F0V0058mrys. 57

F0V0060mrys. 59
F0V0059mrys. 58F0V0062mrys. 60
GNIAZDKO PRĄDOWE (12 V)
Umieszczone jest na konsoli środkowej (rys. 60-61, w za-
leżności od wersji) i funkcjonuje tylko przy kluczyku w wy-
łączniku zapłonu w pozycji MAR.
72
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nie podróżować z otwartą pokrywą
schowka: może zranić pasażera w razie
wypadku.
UWAGA
F0V0181mrys. 61

73
F0V0101mrys. 62
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
W wersji Cargo jest, w zależności od wyposażenia, jed-
no gniazdko prądowe wewnątrz komory ładunkowej
rys. 62 (Cargo krótki rozstaw osi) – rys. 63 (Cargo długi
rozstaw osi).
W wersjach Doblò/Doblò Combi (dla wersji/rynków, gdzie
przewidziano) jest gniazdko prądowe w komorze bagaż-
nika rys. 64.
F0V0180mrys. 63
SIEDZENIE ZE SCHOWKIEM NA PRZEDMIOTY
(dla wersji Cargo, gdzie przewidziano)
Podnieść uchwyt A-rys. 64a aby uzyskać dostęp do schow-
ka na przedmioty.
F0V0172mrys. 64
F0V0200mrys. 64a

POPIELNICZKA rys. 68
(dla wersji/rynków, gdzie przewidziano)
Składa się z pojemnika z tworzywa, wyjmowanego z otwie-
raniem wspomaganym sprężyną, który można włożyć
w podstawę na kubki/butelki znajdującą się na konsoli.
74
F0V0061mrys. 65
F0V0063mrys. 66
PÓŁKA NA DROBNE PRZEDMIOTY
W KABINIE rys. 65
Schowek zamontowany jest nad daszkami przeciwsło-
necznymi i zaprojektowany został, aby umożliwić maksy-
malnie szybki dostęp do przedmiotów lekkich (np. doku-
mentny, mapy drogowe itp...).
ZAPALNICZKA
(dla wersji/rynków, gdzie przewidziano)
Aby włączyć zapalniczkę, nacisnąć przycisk A-rys. 66-67 (w za-
leżności od wersji) przy kluczyku w wyłączniku zapłonu w po-
zycji MAR. Po kilku sekundach przycisk powróci automatycz-
nie w położenie wyjściowe i zapalniczka jest gotowa do użycia.
OSTRZEŻENIE Sprawdzić zawsze czy zapalniczka wyłą-
czyła się.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Zapalniczka osiąga wysoką temperaturę.
Posługiwać się nią ostrożnie i chronić przed
dziećmi: niebezpieczeństwo pożaru i/lub oparzeń.
UWAGA
F0V0178mrys. 67

75
F0V0064mrys. 68
DASZKI PRZECIWSŁONECZNE rys. 69
Daszki przeciwsłoneczne po stronie kierowcy i pasażera
mogą być ustawione czołowo lub bocznie.
Na odwrocie daszka po stronie kierowcy znajduje się miej-
sce dla umieszczenia dokumentów.
W niektórych wersjach daszek przeciwsłoneczny po stro-
nie pasażera jest wyposażony w lusterko.
PRZYSTOSOWANIE DO INSTALACJI
SYSTEMU NAWIGACJI PRZENOŚNEJ rys. 69a
(dla wersji/rynków, gdzie przewidziano)
Umieszczone jest w strefie deski rozdzielczej w miejscu
pokazanym na rysunku dla połączenia nawigatora przeno-
śnego.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nie używać popielniczki jako kosza dla od-
padów papierowych: mogą zapalić się od
palącego się papierosa.
UWAGA
F0V0191mrys.69a
F0V0065mrys.69
Urządzenia nawigacyjne do umieszczenia w
gnieździe na rysunku 69a wyposażone są
w mechaniczny element wyzwalający, moż-
liwy do uruchomienia po wciśnięciu przycisków
bocznych trzonu. Brak zastosowania elementu wy-
zwalającego może uszkodzić gniazdo urządzenia na-
wigacyjnego.

76
Aby umieścić pulpit w gnieździe, należy:
❒przesunąć go w stronę przeciwną podtrzymując ręką aż
do momentu usłyszenia zamknięcia zatrzasków przednich
i tylnych (szczegół C).
SZYBY BOCZNE TYLNE OTWIERANE
„UCHYLNIE”
(wersje Doblò/Doblò Combi) rys. 71
Aby je otworzyć, należy:
❒przesunąć dźwignię A-rys. 71 na zewnętrz aż uzyska-
my całkowite otwarcie szyby.
❒nacisnąć dźwignię do tyłu aż usłyszymy zatrzask zablo-
kowania.
Aby zamknąć działać odwrotnie aż usłyszymy zatrzask po-
twierdzający prawidłowe zablokowanie dźwigni.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nie używać biurka w pozycji poziomej w
poruszającym się samochodzie.
UWAGAZACISK NA DOKUMENTY
(dla wersji/rynków, gdzie przewidziano)
W środku deski rozdzielczej nad schowkiem na radiood-
twarzacz znajduje się wysuwana półka na dokumenty, w nie-
których wersjach może być używana jako pulpit rys. 70
Aby użyć:
❒podnieść pulpit w części tylnej, w sposób jak pokaza-
no strzałką (szczegół A);
OSTRZEŻENIE Gdy obecny jest uchwyt na przenośne urzą-
dzenie nawigacyjne, uważać, aby uniknąć kontaktu z deską
rozdzielczą w trakcie otwierania.
❒w pozycji pionowej pulpit przystosowany jest do od-
czytywania dokumentów (szczegół B).
F0V0198mrys.70F0V0132mrys.71
