2012 FIAT DOBLO COMBI Instrukcja obsługi (in Polish)

INSTRUKCJA OBS¸UGI
FIATDOBLÓ

My, to jest osoby, które wymyśliły, zaprojektowały i stworzyły Twój samochód,
naprawdę znamy go nawet w najmniejszym jego detalu i komponencie. W autoryzowanychstacjach obsługowych
Fiat Professional Servicepracują technicy przeszkoleni bezpośrednio przez nas, którzy zapewniają jakość
i profesjonalizm we wszystkich interwencjach obsługowych. Warsztaty Fiat Professional są zawsze do Twojej dyspozycji,
zarówno w zakresie przeglądu okresowego jak i w zakresie obsługi sezonowej oraz udzielania praktycznych
rad ze strony naszych ekspertów.
Dzięki Oryginalnym Częściom Zamiennym marki Fiat Professional możesz zachować
bez zmian parametry niezawodności, komfortu i osiągów, dla których wybrałeś Twój nowy samochód.
Pytaj zawsze o Oryginalne Części Zamienne dla komponentów, które stosujemy do produkcji naszych samochodów,
a które zawsze zalecamy, ponieważ stanowią one wynik naszego stałego zaangażowania w badania i rozwój coraz bardziej
zaawansowanych technologii.
Dlatego najlepiej zaufać Oryginalnym Częściom Zamiennym:
jedynym zaprojektowanym przez Fiat Professional specjalnie dla Twojego samochodu.
BEZPIECZEŃSTWO:
UKŁAD HAMULCOWYEKOLOGIA: FILTRY CZĄSTEK STAŁYCH,
KONSERWACJA UKŁADU KLIMATYZACJIKOMFORT:
ZAWIESZENIA I WYCIERACZKIOSIĄGI: ŚWIECE ZAPŁONOWE,
WTRYSKIWACZE I AKUMULATORYLINEA ACCESSORI:
RELINGI DACHOWE, OBRĘCZE
DLACZEGO WYBIERAMY
ORYGINALNE CZĘŚCI ZAMIENNE

WYBÓR ORYGINALNYCH
CZĘŚCI ZAMIENNYCH
TO WYBÓR NAJROZSĄDNIEJSZY
OSIĄGI
ORYGINALNE CZĘŚCI ZAMIENNE
COMFORT
ORYGINALNE CZĘŚCI ZAMIENNE
BEZPIECZEŃSTWO
ORYGINALNE CZĘŚCI ZAMIENNE
ŚRODOWISKO
ORYGINALNE CZĘŚCI ZAMIENNE
WARTOŚCI
ORYGINALNE CZĘŚCI ZAMIENNE
AKCESORIA
ORYGINALNE CZĘŚCI ZAMIENNE

JAK ROZPOZNAĆ
ORYGINALNE CZĘŚCI ZAMIENNE
Wszystkie oryginalne części zamienne poddawane sąsurowym kontrolom, zarówno w fazie projektowej
jak i konstrukcyjnej.
Dokonują ich specjaliści, którzy poddają weryfikacjom zastosowanenowe materiałyi badają je podkątem ich niezawodności.
Ma to na celu późniejsze zagwarantowanieosiągówibezpieczeństwadla Ciebie
i Twoich pasażerów.
Zawsze zwracaj się oOryginalne Części Zamiennei sprawdzaj czy są one używane.

Szanowni Państwo,
Dziękujemy za preferowanie Fiata i gratulujemy wyboru Fiata Doblò.
Opracowaliśmy tę instrukcję, aby pomóc poznać szczegółowo samochód, jego jakość i funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały. Znajdują się w niej informacje, zalecenia
i ostrzeżenia ważne dla eksploatacji samochodu które pomogą w pełni wykorzystać zalety techniczne Waszego Doblò.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia, poprzedzone symbolami:
bezpieczeństwa osób;
integralności samochodu;
ochrony środowiska.
W załączonej „Książce gwarancyjnej” podane są między innymi usługi jakie Fiat oferuje swoim Klientom:
❒Potwierdzenie wykonania przeglądów okresowych i wymian oleju.
❒Zakres usług dodatkowych, przeznaczonych dla Klientów Fiata.
Życzymy miłej lektury i szczęśliwej podróży!
W tej Instrukcji obsługi opisane są wszystkie wersje Fiata Doblò,
dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Państwa nabytej.

TANKOWANIE PALIWA
Silniki benzynowe: tankować samochód wyłącznie ben-
zyną bezołowiową o liczbie oktanowej (LO) nie mniej-
szej niż 95 odpowiadającej specyfikacji europejskiej EN
228.
Silniki diesel: tankować samochód wyłącznie olejem na-
pędowym odpowiadającym specyfikacji europejskiej
EN590. Użycie innych produktów lub mieszanek mo-
że uszkodzić nieodwracalnie silnik z konsekwencją utra-
ty gwarancji wynikłych z tych przyczyn.
URUCHAMIANIE SILNIKA
Silniki benzynowe: upewnić się, czy hamulec ręczny jest
zaciągnięty; ustawić dźwignię zmiany biegów na luzie, na-
cisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia, następnie obrócić kluczyk w wyłączniku
zapłonu w pozycję AVV i zwolnić natychmiast po uru-
chomieniu silnika.
Silniki diesel: obrócić kluczyk w wyłączniku zapłonu
w pozycję MAR i zaczekać na zgaśnięcie lampek sygnali-
zacyjnychY(lub symbolu na wyświetlaczu) im;ob-
rócić kluczyk w pozycję AVV i zwolnić natychmiast jak sil-
nik uruchomi się.
PARKOWANIE NA ŁATWOPALNYCH
MATERIAŁACH
Podczas funkcjonowania, katalizator osiąga bardzo wy-
sokie temperatury. Dlatego nie parkować samochodu
na suchej trawie, liściach, igłach sosen lub na innych ma-
teriałach łatwo palnych: niebezpieczeństwo pożaru.
K
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przepro-
wadza ciągłą diagnostykę komponentów odpowiedzial-
nych za emisję zanieczyszczeń, gwarantując najlepszą
ochronę środowisku.
APARATY ELEKTRYCZNE AKCESORIA
Jeżeli po zakupie samochodu mamy zamiar zainstalo-
wać akcesoria dodatkowe, wymagające ciągłego zasila-
nia elektrycznego (co może spowodować stopniowe
rozładowanie akumulatora), zwrócić się do ASO Fiata
która określi kompletny pobór prądu i zweryfikuje in-
stalację w samochodzie, czy wytrzyma wymagane ob-
ciążenie elektryczne.

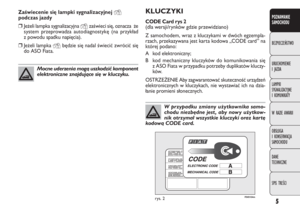

CODE card
Przechowywać ją w bezpiecznym miejscu, nie w sa-
mochodzie. Zalecamy aby zawsze mieć przy sobie kod
elektroniczny podany na CODE card.
OBSŁUGA OKRESOWA
Prawidłowo przeprowadzana obsługa zapewnia długo-
trwałe utrzymanie niezmienionych osiągów samochodu
i parametrów bezpieczeństwa, gwarantując ochronę
środowisku i niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne
dla prawidłowej eksploatacji, bezpieczeństwa jazdy i do
utrzymania w dobrym stanie Waszego samochodu.
Szczególnie zwrócić uwagę na symbole
"(bezpie-
czeństwo osób)
#(ochrona środowiska)!(integral-
ność samochodu).
KONIECZNIE PRZECZYTAĆ!



3
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
POZNAWANIE SAMOCHODU
DESKA ROZDZIELCZA
Występowanie i rozmieszczenie przycisków sterujących, wskaźników i sygnalizatorów może być różne w zależności
od wersji samochodu.
1. Wylot powietrza na szyby boczne – 2. Wylot powietrza regulowany – 3. Dźwignia lewa sterująca światłami zewnętrznymi –
4. Zestaw wskaźników i lampki sygnalizacyjne – 5. Dźwignia prawa: sterowanie wycieraczką szyby przedniej, szyby tylnej i kompu-
terem pokładowym – 6. Wylot powietrza regulowany – 7. Radioodtwarzacz (dla wersji/rynków, gdzie przewidziano) – 8. Zespół
przycisków – 9. Air bag po stronie pasażera (dla wersji/rynków, gdzie przewidziano) – 10. Schowek na przedmioty – 11. Sterowa-
nie ogrzewaniem/wentylacją/klimatyzacją – 12. Dźwignia zmiany biegów – 13. Wyłącznik zapłonu – 14. Air bag po stronie kierow-
cy – 15. Dźwignia otwierania pokrywy silnika
F0V0185m
rys. 1

4
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
SYSTEM FIAT CODE
Jest systemem elektronicznej blokady silnika, który umoż-
liwia zwiększenie ochrony przed próbami kradzieży sa-
mochodu.
Aktywuje się automatycznie po wyjęciu kluczyka z wy-
łącznika zapłonu.
W każdym kluczyku jest elektroniczne urządzenie, które je-
żeli funkcjonuje moduluje sygnał przesłany w fazie urucha-
miania przez antenę wbudowaną w wyłącznik zapłonu.
Sygnał składa się z „hasła”, zmieniającego się zawsze przy każ-
dym uruchomieniu silnika, za pomocą, którego centralka
rozpoznaje kluczyk i umożliwia uruchomienie silnika.
FUNKCJONOWANIE
Przy każdym uruchomienia silnika, obracając kluczyk w po-
łożenie MAR, centralka systemu Fiat CODE przesyła do
centralki kontroli silnika kod rozpoznania, aby dezakty-
wować zablokowane funkcje.
Uruchomienie kodu rozpoznania, zostanie tylko jeżeli cen-
tralka systemu Fiat CODE rozpozna kod przesyłany przez
kluczyk.
Po obróceniu kluczyka w położenie STOP, system Fiat CO-
DE dezaktywuje funkcje centralki kontroli silnika.
Jeżeli, podczas uruchamiania silnika, kod nie zostanie roz-
poznany prawidłowo, w zestawie wskaźników zaświeci się
lampka sygnalizacyjna
Y
W takim przypadku obrócić kluczyk w pozycję STOP i na-
stępnie w MAR; jeżeli zablokowanie trwa nadal, spróbować
uruchomić silnik innym kluczykiem. Jeżeli i to nie przyniesie
rezultatu uruchomienia silnika, zwrócić się do ASO Fiata.
SYMBOLIKA
Na niektórych komponentach samochodu lub obok nich,
umieszczone są specyficzne kolorowe tabliczki, na których
symbole przywołują uwagę i zalecają zachowanie ostroż-
ności gdy użytkownik znajdzie się w pobliżu tych kompo-
nentów.
Pod pokrywą komory silnika znajduje się tabliczka z opi-
sem tych symboli.
