2012 CITROEN C5 Instructieboekjes (in Dutch)

XII
215
TECHNISCHE GEGEVENS


GEWICHTEN EN AANHANGERGEWICHTEN (SEDAN) in kg


Dieselmotoren

HDi 160


HDi 200


V6 HDi


Versnellingsbak



Handgeschakeld



Automaat


Automaat


Automaat


Varianten van uitvoering:
RD...

RHH-RHE


RHH-RHE-
RHD/A


4HL/A


X8ZA



- Leeggewicht
1 563
1 609
1 731
1 766


- Rijklaar gewicht
1 638
1 684
1 806
1 841


- Max. technisch toegestane massa totaal
2 156
2 190
2 231
2 276


- Max. toegestaan treingewicht
3 656
3 290
3 831
3 676


- Aanhanger geremd (binnen max.
toegestaan treingewicht
op een helling van 10% of 12%
1 500
1 100
1 600
1 400


- Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht)
1 740
1 390

1 820
1 650


- Aanhanger ongeremd
750
750
750


- Aanbevolen kogeldruk
70
57
73
67

De hier vermelde waarden voor het maximaal toelaatbare treingewicht en het aanhangergewicht gelden voor een hoogte tot maximaal
1000 meter; het hier vermelde maximale aanhangergewicht dient voor elke extra 100 meter hoogte met 10% te worden verminderd.
Bij het trekken van een aanhanher mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in
Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen; verminder het aanhanger-
gewicht als de buitentemperatuur hoger is dan 37°C.

* Wanneer het gewicht van het trekkende voertuig minder is dan het maximumgewicht van het beladen voertuig (MTAC), dan mag het gewichts-
verschil worden toegevoegd aan de aanhanger; hiermee mag het totale toelaatbare treingewicht (MTRA) echter nooit worden overschreden.
Let op: door het trekken van een aanhanger kan het weggedrag van het licht beladen trekkende voertuig nadelig worden beïnvloed.

XII
216
TECHNISCHE GEGEVENS

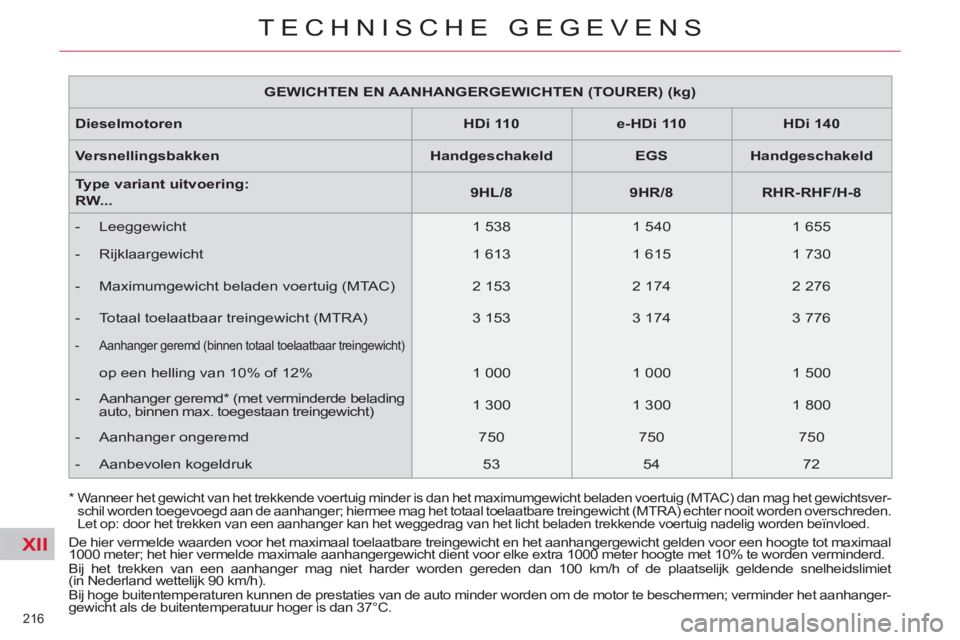

GEWICHTEN EN AANHANGERGEWICHTEN (TOURER) (kg)


Dieselmotoren

HDi 110


e-HDi 110


HDi 140


Versnellingsbakken

Handgeschakeld


EGS


Handgeschakeld


Type variant uitvoering:
RW...

9HL/8


9HR/8


RHR-RHF/H-8



- Leeggewicht
1 538
1 540
1 655


- Rijklaargewicht
1 613
1 615
1 730


- Maximumgewicht beladen voertuig (MTAC)
2 153
2 174
2 276


- Totaal toelaatbaar treingewicht (MTRA)
3 153
3 174
3 776



- Aanhanger geremd (binnen totaal toelaatbaar treingewicht)

op een helling van 10% of 12%
1 000
1 000
1 500



- Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht)

1 300
1 300
1 800


- Aanhanger ongeremd
750
750
750


- Aanbevolen kogeldruk
53
54
72

De hier vermelde waarden voor het maximaal toelaatbare treingewicht en het aanhangergewicht gelden voor een hoogte tot maximaal
1000 meter; het hier vermelde maximale aanhangergewicht dient voor elke extra 1000 meter hoogte met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen; verminder het aanhanger-
gewicht als de buitentemperatuur hoger is dan 37°C.

* Wanneer het gewicht van het trekkende voertuig minder is dan het maximumgewicht beladen voertuig (MTAC) dan mag het gewichtsver-
schil worden toegevoegd aan de aanhanger; hiermee mag het totaal toelaatbare treingewicht (MTRA) echter nooit worden overschreden.
Let op: door het trekken van een aanhanger kan het weggedrag van het licht beladen trekkende voertuig nadelig worden beïnvloed.

XII
217
TECHNISCHE GEGEVENS


GEWICHTEN EN AANHANGERGEWICHTEN (TOURER) in kg


Dieselmotoren

HDi 160


HDI 200


V6 HDi


Versnellingsbak



Handgeschakeld



Automaat


Automaat


Automaat


Varianten van uitvoering:
RW...

RHH-RHE-
RHD/8


RHH-RHE-
RHD/A


4HL/A


X8Z/A



- Ledig gewicht
1 595
1 642
1 767
1 763


- Rijklaargewicht
1 670
1 717
1 842
1 838


- Maximumgewicht beladen voertuig (MTAC)
2 238
2 286
2 367
2 347


- Totaal toelaatbaar treingewicht (MTRA)
3 638
3 286
3 967
3 647


- Aanhanger geremd(binnen totaal
toelaatbaar treingewicht)
op een helling van10% of 12 %
1 400
1 000
1 600
1 300


- Aanhanger geremd * (binnen totaal
toelaatbaar treingewicht)
1 670
1 290
1 890
1 570


- Aanhanger ongeremd
750
750
750


- Aanbevolen kogeldruk
67
53
76
63

De hier vermelde waarden voor het maximaal toelaatbare treingewicht en het aanhangergewicht gelden voor een hoogte tot maximaal
1000 meter; het hier vermelde maximale aanhangergewicht dient voor elke extra 1000 meter hoogte met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in
Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen; verminder het aanhanger-
gewicht als de buitentemperatuur hoger is dan 13°C.


* Wanneer het gewicht van het trekkende voertuig minder is dan het maximumgewicht beladen voertuig (MATC) dan mag het gewichtsver-
schil worden toegevoegd aan de aanhanger; hiermee mag het totaal toelaatbare treingewicht (MTRA) echter nooit worden overschreden.
Let op: door het trekken van een aanhanger kan het weggedrag van het licht beladen trekkende voertuig nadelig worden beïnvloed.

XII
218
TECHNISCHE GEGEVENS
De hier vermelde waarden voor het maximaal toelaatbare treingewicht en het aanhangergewicht gelden voor een hoogte
tot maximaal 1000 meter; het hier vermelde maximale aanhangergewicht dient voor elke extra 1000 meter hoogte met
10% te worden verminderd.
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de bui-
tentemperatuur meer dan 37°C bedraagt, moet het aanhangergewicht worden verminderd.
*
Het rijklaargewicht is gelijk aan het leeggewicht + de bestuurder (75 kg).

**
Als het maximaal toelaatbare gewicht op de achteras bij het trekken van een aanhanger wordt overschreden, bedraagt
de maximumsnelheid 80 km/h, zoals bepaald in artikel 2.7 van de Europese Richtlijn.

***
Als het maximaal toelaatbare totaalgewicht bij het trekken van een aanhanger wordt overschreden, bedraagt de maxi-
mumsnelheid 80 km/h, zoals bepaald in artikel 2.7 van de Europese Richtlijn.

****
Maximaal gewicht van de aanhanger binnen het maximaal toegestane treingewicht. Houd er rekening mee dat het
trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.

GEWICHTEN EN AANHANGERGEWICHTEN UITVOERINGEN N1 (TOURER) (kg)


Dieselmotoren


HDi 110


HDi 140


Versnellingsbakken


Handgeschakeld

Handgeschakeld


Type variant uitvoering:
RW...

9HL0/U


RHF8/U



- Leeggewicht
1 486
1 585


- Rijklaargewicht *

1 561
1 660


- Maximumgewicht beladen voertuig (MTAC) **

2 155
2 247


- Totaal toelaatbaar treingewicht (MTRA) ***

3 155
3747



- Aanhanger geremd (binnen totaal toelaatbaar treingewicht)

op een helling van 10% of 12% ****
1000
1500


- Aanhanger geremd (binnen totaal toelaatbaar
treingewicht)
X
X


- Aanhanger ongeremd
750
750


- Aanbevolen kogeldruk
53
72

XII
219
TECHNISCHE GEGEVENS

*
Zonder dakdragers.
AFMETINGEN (IN MM)

Buitenzijde (Sedan)



A


2815


B


1054


C


910


D


4779


E


1586


F


2096


G


1557


H


1860


I
*

1451

XII
220
TECHNISCHE GEGEVENS

Interieur (Sedan)



A


1030


B


1115


C


566


D


504


E


1040


F


1705

XII
221
TECHNISCHE GEGEVENS

Buitenzijde (Tourer)



A


2815


B


1054


C


959


D


4829


E


1586


F


2096


G


1557


H


1860


I
*

1479

* Zonder dakdragers.

XII
222
TECHNISCHE GEGEVENS

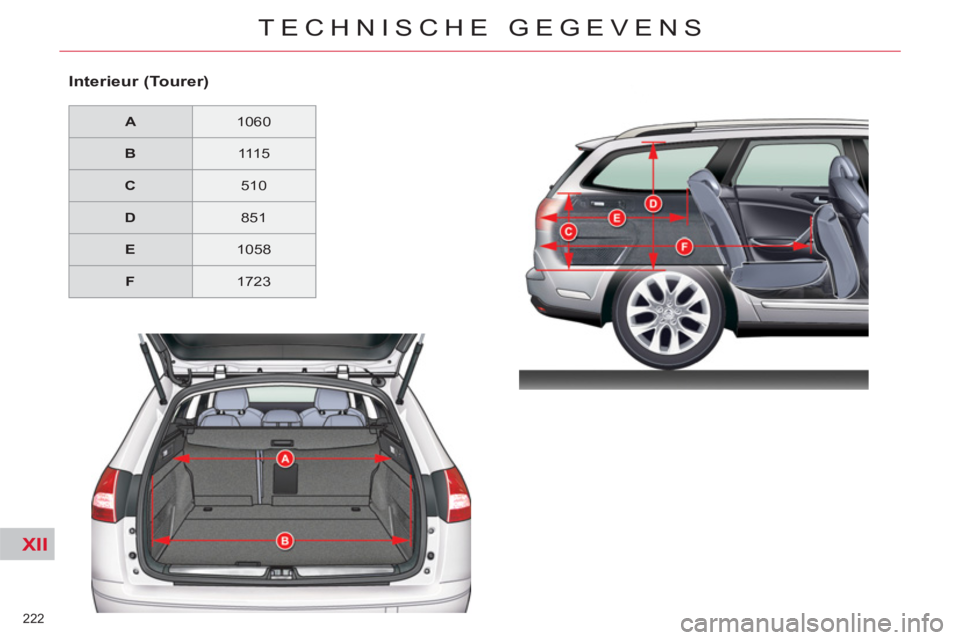

Interieur (Tourer)



A


1060


B


1115


C


510


D


851


E


1058


F




1723
