2012 CITROEN C5 Instructieboekjes (in Dutch)

XI
!
183
PRAKTISCHE INFORMATIE
LAMP VERVANGEN
Lichten voor


Uitvoering met xenonlampen
(D1S)


1.
Bi-xenonlampen
(dimlicht/grootlicht):
D1S

2.
Hoekverlichting:
HP 19

3.
Dagrijverlichting /
parkeerlichten (

LED

)


Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats
voor het onderhoud aan de koplam-
punits en het vervangen van de lam-
pen HP19, D1S en de LED-lampen.
Elektrocutiegevaar

Het vervangen van xenonlampen
moet door het CITROËN-netwerk
of een gekwalifi ceerde werkplaats
worden uitgevoerd.
Als een van beide D1S-lampen
defect is, verdient het aanbeveling
om beide lampen gelijktijdig te ver-
vangen. De koplampunits zijn voorzien
van glas van polycarbonaat
met een speciale vernislaag:


)
reinig de koplampen nooit
met een droge of schurende
doek en gebruik geen oplos-
middelen,


)
gebruik een spons met zeep-
water,

)
wanneer u met een hogedruk-
reiniger hardnekkig vuil pro-
beert te verwijderen, houd de
straal dan nooit langdurig op
de koplampen, de achterlichten
en de randen ervan gericht, om
beschadiging van de vernislaag
en de afdichtrubbers te voorko-
men.



)
Raak de lamp niet met de vin-
gers aan, maar gebruik een
niet-pluizende doek.
Bij het vervangen van lampen moet
de verlichting minstens enkele mi-
nuten uitgeschakeld zijn (risico van
ernstige verbranding).
In verband met het behoud van de
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
gebruikt.
Vervang een kapotte lamp altijd
door een nieuwe lamp met dezelf-
de specifi caties.

XI
184
PRAKTISCHE INFORMATIE

Grootlicht


)
Verwijder het beschermkapje A
.

)
Maak de klemveer vrij.

)
Verwijder de defecte lamp en let
op dat de nieuwe lamp in de juis-
te richting wordt geplaatst.

)
Plaats de klemveer terug.

)
Plaats het beschermkapje A
te-
rug.

Uitvoering met halogeenlampen


1.
Grootlicht:
H1

2.
Dimlicht:
H7

3.
Bochtverlichting:
H7

4.
Dagrijverlichting /
parkeerlichten (

LED

)


Voor het onderhoud van de kop-
lampunits en het vervangen van
de LED-lampen, raadpleeg het
CITROËN-netwerk of een gekwalifi -
ceerde werkplaats.
Parkeerlicht
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.

XI
185
PRAKTISCHE INFORMATIE

Parkeerlicht
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.
Dimlicht


)
Verwijder het beschermkapje B
.

)
Druk de stekker met duim en
wijsvinger samen en trek hem
los.

)
Verwijder de lamp uit de twee
metalen beugels.

)
Neem de lamp uit.

)
Plaats de nieuwe lamp door er
lichte druk op uit te oefenen in
de lengterichting.

)
Sluit de stekker weer aan en
zorg dat deze goed aangedrukt
is.

)
Plaats het beschermkapje B
te-
rug.

Bochtverlichting


)
Verwijder het beschermkapje C
.

)
Druk de stekker met duim en
wijsvinger samen en trek hem
los.

)
Verwijder de lamp uit de twee
metalen beugels.

)
Neem de lamp uit.

)
Plaats de nieuwe lamp door er
lichte druk op uit te oefenen in
de lengterichting.

)
Sluit de stekker weer aan en zorg
dat deze goed aangedrukt is.

)

Plaats het beschermkapje C
terug.

XI
186
PRAKTISCHE INFORMATIE

Mistlampen


)
Verwijder de bevestigingsbout
van het afdekkapje A
met behulp
van torx-gereedschap, kantel dit
kapje en verwijder het vervol-
gens.

)
Verwijder de bevestigingsbout
van lampunit B
met behulp van
torx-gereedschap en trek de
lampunit uit de bumper.
)
Neem stekker D
los.

)
Verwijder de lamp door deze een
kwartslag te draaien.

)
Vervang de lamp.

)
Sluit stekker D
aan.

)
Plaats de lichtunit terug in de
bumper.

)
Schroef de lichtunit vast.

)
Plaats het afdekkapje met be-
hulp van de geleiders en schroef
het vast.

Lamp:
H8
Richtingaanwijzer


)
Verwijder de bevestigingsbout
uit de kap A
met behulp van torx-
gereedschap, kantel de kap en
verwijder deze.

)
Verwijder de bevestigingsbout
van lampunit B
met behulp van
torx-gereedschap en trek de
lampunit uit de bumper.

)
Maak de lamp C
los door op de
stangetjes 1
en 2
te drukken.

)
Maak de stekker los (trek eraan
en duw tegelijkertijd met een
platte schroevendraaier op de
grijze lip).

)
Vervang de lamp.

)
Sluit de stekker aan (druk de grij-
ze lip goed in).

)
Plaats de lichtunit terug in de
bumper.

)
Schroef de lichtunit vast.

)
Plaats het afdekkapje met be-
hulp van de geleiders en schroef
het vast.

Lamp:
HP 24W

XI
187
PRAKTISCHE INFORMATIE
Het zijknipperlicht kan niet openge-
maakt worden.
Vervang het complete zijknipperlicht
als de lamp defect is.
Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.

Zijknipperlicht
























Verlichting achter (Sedan)

Ga na welke lamp defect is.


1.
Rem- en parkeerlichten:
P 21 W /
5 W

2.
Parkeerlichten:
R 5 W

3.
Achteruitrijlamp:
H 21 W

4.
Mistachterlichten:
H 21 W

5.
Richtingaanwijzers:
PY 21 W

)
Open de achterklep.

)
Verwijder, met een platte schroe-
vendraaier, de 3 klemmen
waarmee de bekleding bij het
achterlicht bevestigd is.

)
Verwijder gedeeltelijk de bekle-
ding F
.

)
Neem de stekker G
los.
Vervangen van een achterlicht op
de achterklep

)
Klik de fi tting H
los.

)
Vervang de lamp.

)
Zet de fi tting H
weer op zijn plaats.


)
Controleer of de fi tting H
met de
twee klemmen 6
bevestigd is.

)
Sluit stekker G
aan.


)
Plaats de bekleding F
weer terug
en bevestig deze met de klemmen.





Zorg er bij het monteren voor
dat de elektrische kabels niet
beklemd raken.

XI
188
PRAKTISCHE INFORMATIE

Vervangen van een achterlicht op
de carrosserie


)
Verwijder de klep van de bekle-
ding aan de zijkant van de baga-
geruimte A
. Trek deze klep eerst
naar de binnenzijde van de ba-
gageruimte en vervolgens naar
boven.
)
Maak de stekker B
los.

)
Draai de 2 bevestigingen C
los.

)
Haal de lichtunit uit de houder.
)
Maak de lamphouder D
los.

)
Vervang de lamp.

)
Plaats de lamphouder D
terug.

)
Breng de lichtunit terug op zijn
plaats.

)
S
chroef de 2 bevestigingen C
vast.


)
Sluit de stekker B
aan.

)
Plaats de bekleding A
terug.
U kunt de wielsleutel gebruiken om
de bevestigingen C
los of vast te
draaien.

XI
189
PRAKTISCHE INFORMATIE

Vervangen van een achterlicht op
de achterklep


)
Open de achterklep.

)
Verwijder met een platte schroe-
vendraaier de kunststof afdek-
king F
.

)
Neem de stekker G
los.

)
Draai de bevestigingmoer H
los.

)
Verwijder het achterlicht uit de
behuizing.

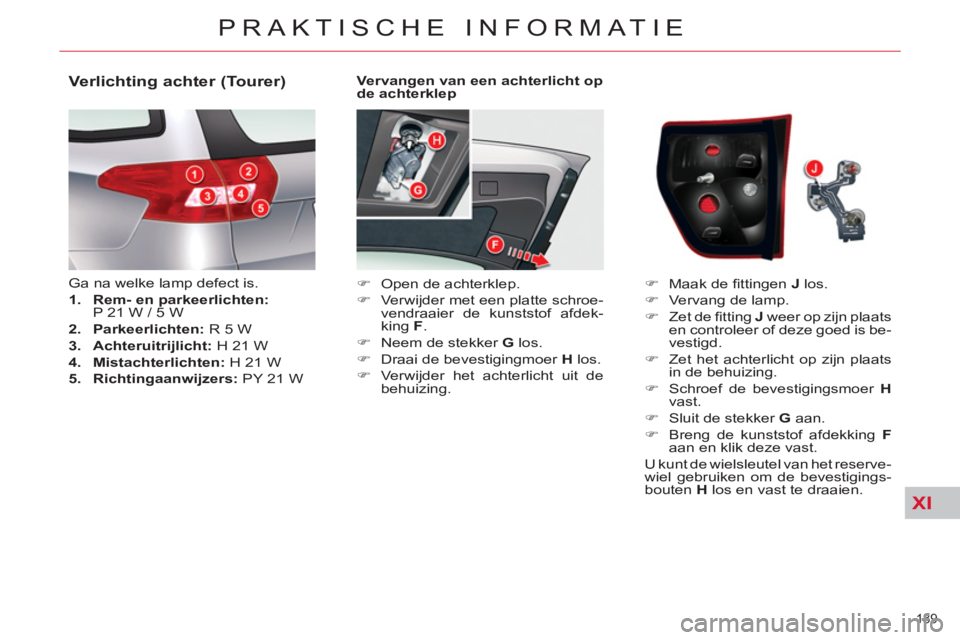

Verlichting achter (Tourer)

Ga na welke lamp defect is.


1.
Rem- en parkeerlichten:

P 21 W / 5 W

2.
Parkeerlichten:
R 5 W

3.
Achteruitrijlicht:
H 21 W

4.
Mistachterlichten:
H 21 W

5.
Richtingaanwijzers:
PY 21 W
)
Maak de fi ttingen J
los.

)
Vervang de lamp.

)
Zet de fi tting J
weer op zijn plaats
en controleer of deze goed is be-
vestigd.

)
Zet het achterlicht op zijn plaats
in de behuizing.

)
Schroef de bevestigingsmoer H

vast.

)
Sluit de stekker G
aan.

)
Breng de kunststof afdekking F

aan en klik deze vast.
U kunt de wielsleutel van het reserve-
wiel gebruiken om de bevestigings-
bouten H
los en vast te draaien.

XI
190
PRAKTISCHE INFORMATIE

Vervangen van een achterlicht op
het scherm
Verwijder de klep in de zijbekleding
van de bagageruimte A
.
Ga als volgt te werk:


)
Trek de klep naar u toe.

)
Trek hem naar boven.
)
Neem de stekker B
los.

)
Draai de bevestigingsmoer C
los.

)
Verwijder de lichtunit uit de hou-
der.
)
Klik de fi tting D
los.

)
Vervang de defecte lamp.

)
Zet de fi tting D
weer op zijn
plaats.

)
Verwijder de verlichting uit de
houder.

)
Draai de bevestigingsmoer C
los.

)
Neem de stekker B
los.

)
Monteer de bekleding A
.
Gebruik de wielsleutel van het re-
servewiel om de bevestigingsmoer
C
los- of vast te draaien.
