2012 CITROEN C3 PICASSO Betriebsanleitungen (in German)

4
63
ÖFFNUNGEN

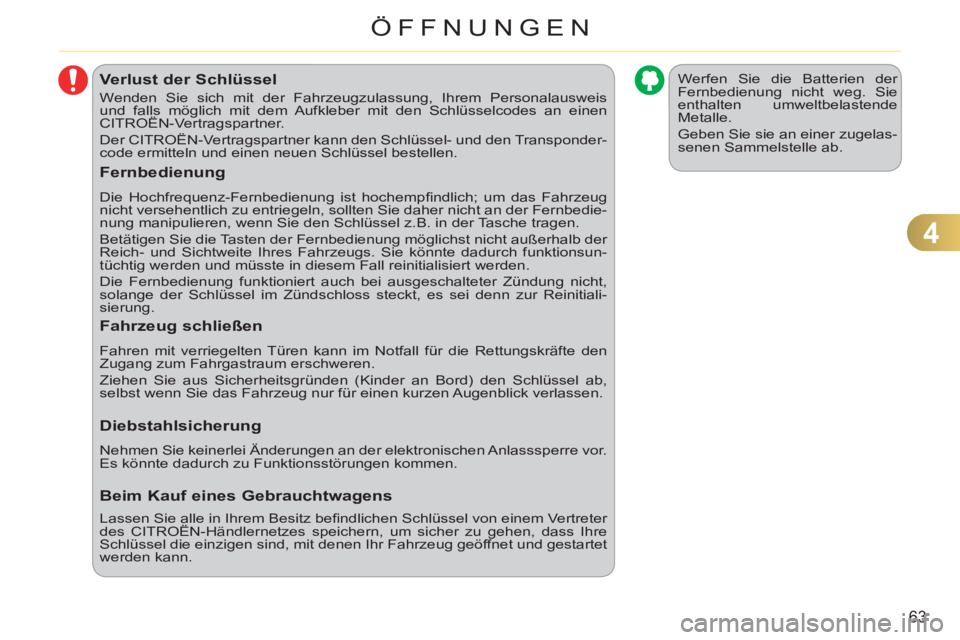

Verlust der Schlüssel
Wenden Sie sich mit der Fahrzeugzulassung, Ihrem Personalausweis
und falls möglich mit dem Aufkleber mit den Schlüsselcodes an einen
CITROËN-Vertragspartner.
Der CITROËN-Vertragspartner kann den Schlüssel- und den Transponder-
code ermitteln und einen neuen Schlüssel bestellen.







Werfen Sie die Batterien der
Fernbedienung nicht weg. Sie
enthalten umweltbelastende
Metalle.
Geben Sie sie an einer zugelas-
senen Sammelstelle ab.
Fernbedienung

Die Hochfrequenz-Fernbedienung ist hochempfi ndlich; um das Fahrzeug
nicht versehentlich zu entriegeln, sollten Sie daher nicht an der Fernbedie-
nung manipulieren, wenn Sie den Schlüssel z.B. in der Tasche tragen.
Betätigen Sie die Tasten der Fernbedienung möglichst nicht außerhalb der
Reich- und Sichtweite Ihres Fahrzeugs. Sie könnte dadurch funktionsun-
tüchtig werden und müsste in diesem Fall reinitialisiert werden.
Die Fernbedienung funktioniert auch bei ausgeschalteter Zündung nicht,
solange der Schlüssel im Zündschloss steckt, es sei denn zur Reinitiali-
sierung.


Fahrzeug schließen

Fahren mit verriegelten Türen kann im Notfall für die Rettungskräfte den
Zugang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an Bord) den Schlüssel ab,
selbst wenn Sie das Fahrzeug nur für einen kurzen Augenblick verlassen.


Diebstahlsicherung

Nehmen Sie keinerlei Änderungen an der elektronischen Anlasssperre vor.
Es könnte dadurch zu Funktionsstörungen kommen.


Beim Kauf eines Gebrauchtwagens

Lassen Sie alle in Ihrem Besitz befi ndlichen Schlüssel von einem Vertreter
des CITROËN-Händlernetzes speichern, um sicher zu gehen, dass Ihre
Schlüssel die einzigen sind, mit denen Ihr Fahrzeug geöffnet und gestartet
werden kann.

4
64
ÖFFNUNGEN

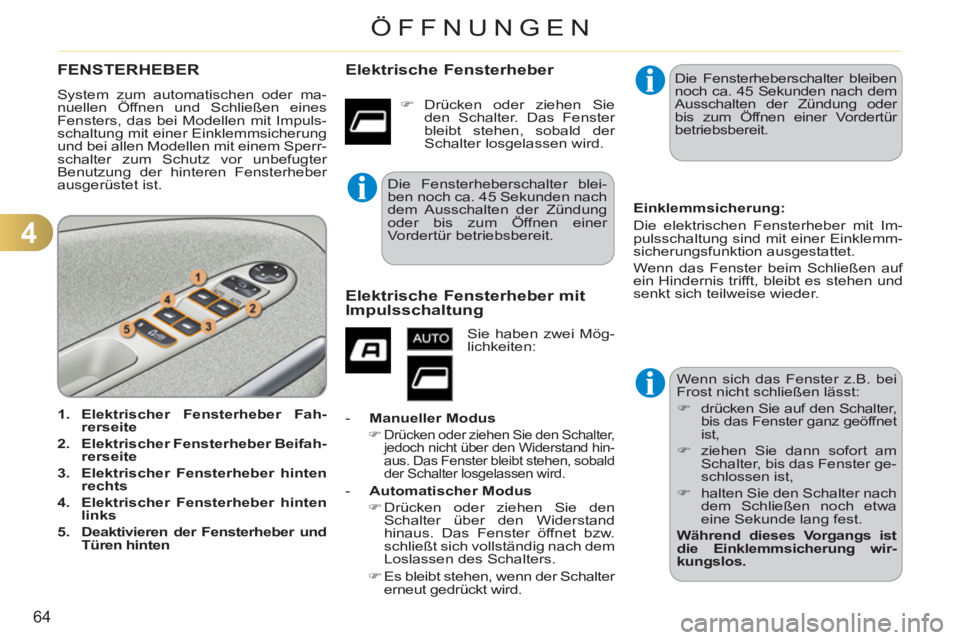

FENSTERHEBER
System zum automatischen oder ma-
nuellen Öffnen und Schließen eines
Fensters, das bei Modellen mit Impuls-
schaltung mit einer Einklemmsicherung
und bei allen Modellen mit einem Sperr-
schalter zum Schutz vor unbefugter
Benutzung der hinteren Fensterheber
ausgerüstet ist.


1.
Elektrischer Fensterheber Fah-
rerseite


2.
Elektrischer Fensterheber Beifah-
rerseite


3.
Elektrischer Fensterheber hinten
rechts


4.
Elektrischer Fensterheber hinten
links


5.
Deaktivieren der Fensterheber und
Türen hinten
Wenn sich das Fenster z.B. bei
Frost nicht schließen lässt:


)
drücken Sie auf den Schalter,
bis das Fenster ganz geöffnet
ist,

)
ziehen Sie dann sofort am
Schalter, bis das Fenster ge-
schlossen ist,

)
halten Sie den Schalter nach
dem Schließen noch etwa
eine Sekunde lang fest.

Während dieses Vorgangs ist
die Einklemmsicherung wir-
kungslos.

Einklemmsicherung:
Die elektrischen Fensterheber mit Im-
pulsschaltung sind mit einer Einklemm-
sicherungsfunktion ausgestattet.
Wenn das Fenster beim Schließen auf
ein Hindernis trifft, bleibt es stehen und
senkt sich teilweise wieder. Die Fensterheberschalter blei-
ben noch ca. 45 Sekunden nach
dem Ausschalten der Zündung
oder bis zum Öffnen einer
Vordertür betriebsbereit.
Elektrische Fensterheber



)
Drücken oder ziehen Sie
den Schalter. Das Fenster
bleibt stehen, sobald der
Schalter losgelassen wird.
Elektrische Fensterheber mitImpulsschaltung

Sie haben zwei Mög-
lichkeiten:


- Manueller Modus




)
Drücken oder ziehen Sie den Schalter,
jedoch nicht über den Widerstand hin-
aus. Das Fenster bleibt stehen, sobald
der Schalter losgelassen wird.


- Automatischer Modus



)
Drücken oder ziehen Sie den
Schalter über den Widerstand
hinaus. Das Fenster öffnet bzw.
schließt sich vollständig nach dem
Loslassen des Schalters.

)
Es bleibt stehen, wenn der Schalter
erneut gedrückt wird.
Die Fensterheberschalter bleiben
noch ca. 45 Sekunden nach dem
Ausschalten der Zündung oder
bis zum Öffnen einer Vordertür
betriebsbereit.

4
65
ÖFFNUNGEN

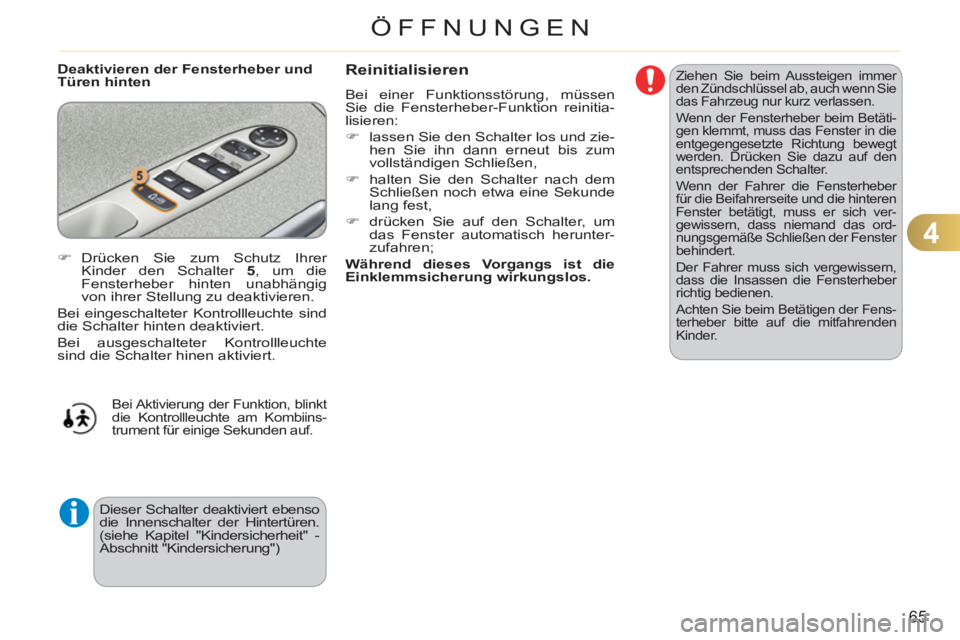

Deaktivieren der Fensterheber und
Türen hinten Ziehen Sie beim Aussteigen immer
den Zündschlüssel ab, auch wenn Sie
das Fahrzeug nur kurz verlassen.
Wenn der Fensterheber beim Betäti-
gen klemmt, muss das Fenster in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer die Fensterheber
für die Beifahrerseite und die hinteren
Fenster betätigt, muss er sich ver-
gewissern, dass niemand das ord-
nungsgemäße Schließen der Fenster
behindert.
Der Fahrer muss sich vergewissern,
dass die Insassen die Fensterheber
richtig bedienen.
Achten Sie beim Betätigen der Fens-
terheber bitte auf die mitfahrenden
Kinder. Reinitialisieren

Bei einer Funktionsstörung, müssen
Sie die Fensterheber-Funktion reinitia-
lisieren:


)
lassen Sie den Schalter los und zie-
hen Sie ihn dann erneut bis zum
vollständigen Schließen,

)
halten Sie den Schalter nach dem
Schließen noch etwa eine Sekunde
lang fest,

)
drücken Sie auf den Schalter, um
das Fenster automatisch herunter-
zufahren;

Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.


)
Drücken Sie zum Schutz Ihrer
Kinder den Schalter 5
, um die
Fensterheber hinten unabhängig
von ihrer Stellung zu deaktivieren.
Bei eingeschalteter Kontrollleuchte sind
die Schalter hinten deaktiviert.
Bei ausgeschalteter Kontrollleuchte
sind die Schalter hinen aktiviert.
Bei Aktivierung der Funktion, blinkt
die Kontrollleuchte am Kombiins-
trument für einige Sekunden auf.
Dieser Schalter deaktiviert ebenso
die Innenschalter der Hintertüren.
(siehe Kapitel "Kindersicherheit" -
Abschnitt "Kindersicherung")

4
66
ÖFFNUNGEN

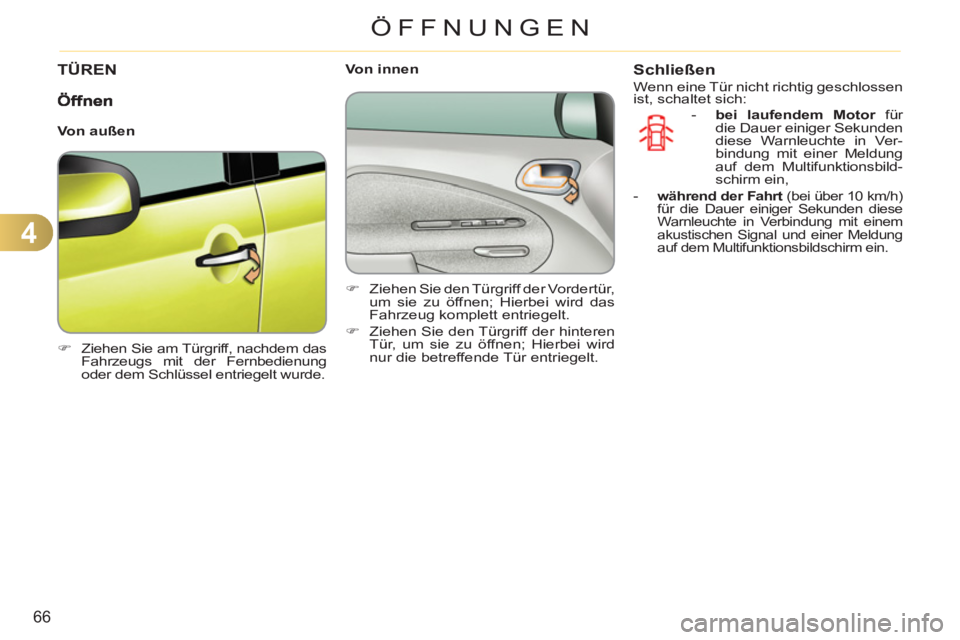

TÜREN


)
Ziehen Sie am Türgriff, nachdem das
Fahrzeugs mit der Fernbedienung
oder dem Schlüssel entriegelt wurde.



Von innen


)
Ziehen Sie den Türgriff der Vordertür,
um sie zu öffnen; Hierbei wird das
Fahrzeug komplett entriegelt.

)
Ziehen Sie den Türgriff der hinteren
Tür, um sie zu öffnen; Hierbei wird
nur die betreffende Tür entriegelt.



Schließen

Wenn eine Tür nicht richtig geschlossen
ist, schaltet sich:


- bei laufendem Motor
für
die Dauer einiger Sekunden
diese Warnleuchte in Ver-
bindung mit einer Meldung
auf dem Multifunktionsbild-
schirm ein,

-

während der Fahrt
(bei über 10 km/h)
für die Dauer einiger Sekunden diese
Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm ein.



Von außen

4
67
ÖFFNUNGEN
Wenn das Fahrzeug von außen ver-
riegelt ist, blinkt die rote Kontrollleuch-
te, und die Taste A
ist wirkungslos.



)
Benutzen Sie in diesem Fall
die Fernbedienung oder den
Schlüssel, um das Fahrzeug
zu entriegeln.


Wenn eine der Türen offen ist,
funktioniert die automatische
Zentralverriegelung nicht.
Wenn der Kofferraum offen
steht, ist die automatische Zen-
tralverriegelung der Türen aktiv.

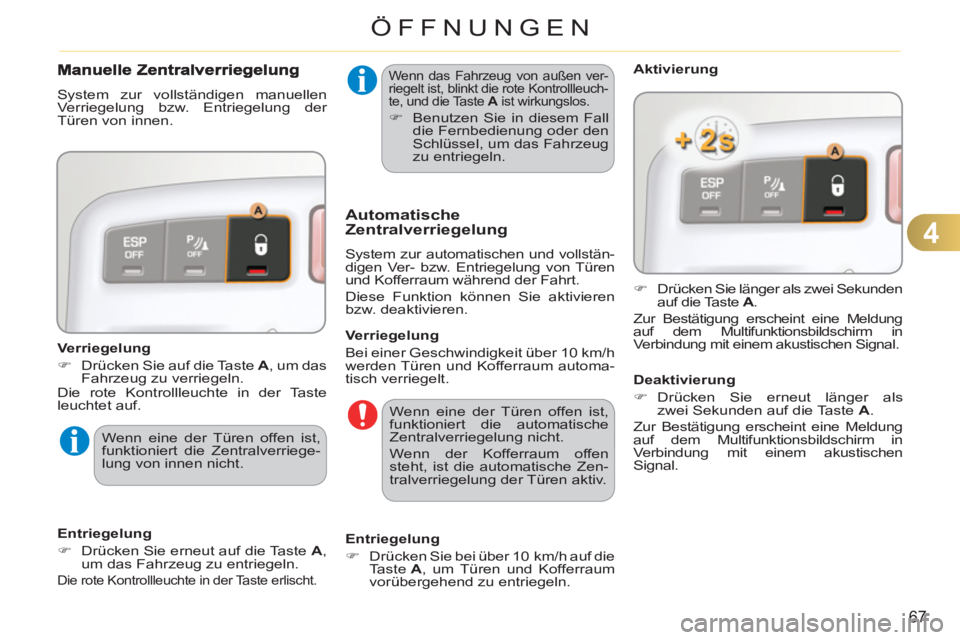

System zur vollständigen manuellen
Verriegelung bzw. Entriegelung der
Türen von innen.

Verriegelung


)
Drücken Sie auf die Taste A
, um das
Fahrzeug zu verriegeln.
Die rote Kontrollleuchte in der Taste
leuchtet auf.
Automatische
Zentralverriegelung
System zur automatischen und vollstän-
digen Ver- bzw. Entriegelung von Türen
und Kofferraum während der Fahrt.
Diese Funktion können Sie aktivieren
bzw. deaktivieren.
Aktivierung


)
Drücken Sie länger als zwei Sekunden
auf die Taste A
.
Zur Bestätigung erscheint eine Meldung
auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal.

Entriegelung


)
Drücken Sie bei über 10 km/h auf die
Taste A
, um Türen und Kofferraum
vorübergehend zu entriegeln.
Wenn eine der Türen offen ist,
funktioniert die Zentralverriege-
lung von innen nicht.

Entriegelung


)
Drücken Sie erneut auf die Taste A
,
um das Fahrzeug zu entriegeln.

Die rote Kontrollleuchte in der Taste erlischt.


Verriegelung
Bei einer Geschwindigkeit über 10 km/h
werden Türen und Kofferraum automa-
tisch verriegelt.

Deaktivierung


)
Drücken Sie erneut länger als
zwei Sekunden auf die Taste A
.
Zur Bestätigung erscheint eine Meldung
auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen
Signal.

4
68
ÖFFNUNGEN
Notbedienung
Vorrichtung zur mechanischen Ver-
und Entriegelung der Türen bei Ausfall
der Batterie oder Versagen der Zen-
tralverriegelung.


)

Stecken Sie den Schlüssel in das Schloss
an der Schmalseite der Tür und drehen
Sie ihn um eine Achteldrehung
.

Öffnen



)
Ziehen Sie nach dem Entriegeln des
Fahrzeugs mit der Fernbedienung
oder dem Schlüssel an dem Griff und
heben Sie den Kofferraumdeckel an.

KOFFERRAUM



- Es leuchtet bei laufendem Motor

diese Kontrollleuchte auf. Dies ist
verbunden mit einer Meldung auf
dem Multifunktionsbildschirm für
die Dauer einiger Sekunden,

- Es leuchtet während der Fahrt
(Geschwin-
digkeit über 10 km/h) diese Kontrollleuchte
auf. Dies ist verbunden mit einem akus-
tischen Signal und einer Meldung auf dem
Multifunktionsbildschirm für die Dauer
einiger Sekunden.

Notbedienung

Vorrichtung zur mechanischen Ent-
riegelung des Kofferraums bei Ausfall
der Batterie oder Versagen der Zen-
tralverriegelung.

Entriegelung


)

Klappen Sie die Rückbank vor, um vom
Kofferrauminneren her an das Schloss zu
gelangen.

)
Führen Sie einen kleinen Schraubenzieher
in die Öffnung A
des Schlosses ein, um
den Kofferraum aufzuschließen.




Verriegeln der Fahrertür


)

Stecken Sie den Schlüssel ins Schloss
und drehen Sie ihn nach rechts.



Entriegeln der Fahrertür


)
Stecken Sie den Schlüssel ins
Schloss und drehen Sie ihn nach
links.


Verriegeln der Beifahrertür und der
hinteren Türen
Entriegeln der Beifahrertür und der
hinteren Türen


)
Ziehen Sie an dem Innenhebel zum
Öffnen der Tür.





)
Ziehen Sie den Kofferraumdeckel
an dem Griff auf der Innenseite he-
runter und schließen Sie ihn.

Wenn der Kofferraumdeckel nicht richtig geschlossen ist:

Bei einer Funktionsstörung der Zentralverriegelung ist die Batterie unbedingt abzuklemmen, um den
Kofferraum zu verriegeln und so
die vollständige Verriegelung des
Fahrzeugs zu gewährleisten.

4
69
ÖFFNUNGEN

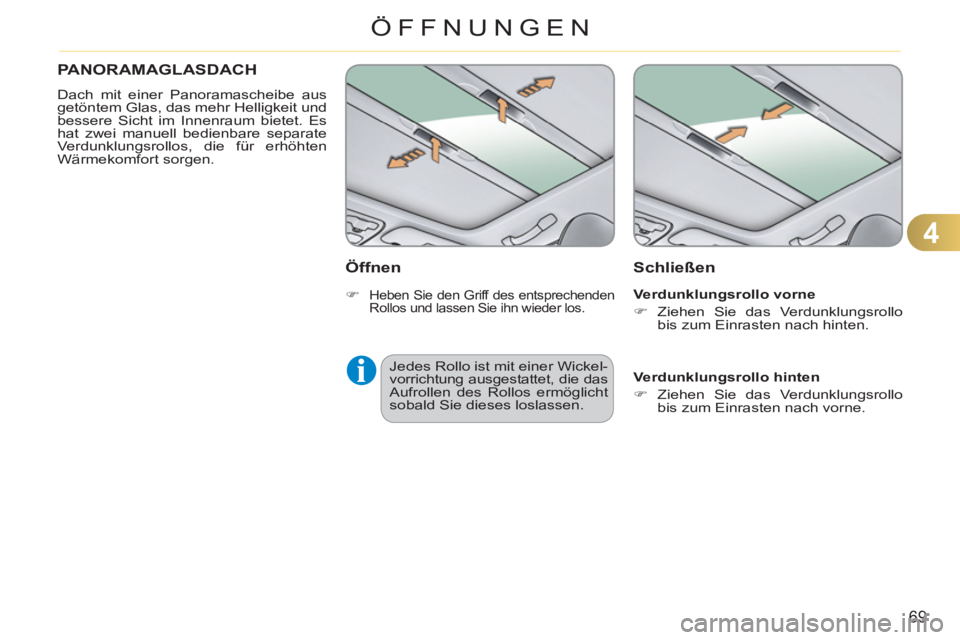

PANORAMAGLASDACH
Dach mit einer Panoramascheibe aus
getöntem Glas, das mehr Helligkeit und
bessere Sicht im Innenraum bietet. Es
hat zwei manuell bedienbare separate
Verdunklungsrollos, die für erhöhten
Wärmekomfort sorgen.
Schließen


Verdunklungsrollo hinten


)
Ziehen Sie das Verdunklungsrollo
bis zum Einrasten nach vorne.


Verdunklungsrollo vorne


)
Ziehen Sie das Verdunklungsrollo
bis zum Einrasten nach hinten.

Öffnen

Jedes Rollo ist mit einer Wickel-vorrichtung ausgestattet, die das Aufrollen des Rollos ermöglicht
sobald Sie dieses loslassen.

)

Heben Sie den Griff des entsprechenden
Rollos und lassen Sie ihn wieder los.

4
70
ÖFFNUNGEN
Die Nachtankmengen müssen
über 5 Liter betragen, um vom
Kraftstoffgeber berücksichtigt zu
werden.
Bevor der Tankverschluss nicht
wieder auf dem Einfüllstutzen sitzt,
lässt sich der Schlüssel nicht aus
dem Schloss ziehen.
Das Öffnen des Tankverschlusses
kann ein Luftansauggeräusch aus-
lösen. Dieser völlig normale Un-
terdruck wird durch die Dichtigkeit
des Kraftstoffsystems verursacht.
KRAFTSTOFFTANK

Tankinhalt: ca. 50 Liter (Benzin) oder
ca. 48 Liter (Diesel)

;
je
nach Version:
ca. 30 Liter (Benzin oder Diesel)



KraftstoffreserveTanken
Ein Aufkleber an der Innenseite der
Tankklappe gibt an, welchen Kraftstoff
Sie für Ihren Motor verwenden müs-
sen.

Wenn der Mindeststand im Tank
erreicht ist, leuchtet diese Warn-
leuchte im Kombiinstrument auf.
Bei erstmaligem Aufl euchten ver-
bleiben Ihnen ca. 5 Liter
Kraft-
stoff im Tank.
Füllen Sie den Tank unbedingt auf, damit
Sie mit dem Fahrzeug nicht liegen bleiben.
Wie bei einem leer gefahrenen Tank (Die-
sel) zu verfahren ist, fi nden Sie auch im Ab-
schnitt "Kontrollen".

Zum sicheren Tanken:


)
stellen Sie bitte unbedingt den
Motor ab,


)
öffnen Sie die Tankklappe,

)
stecken Sie den Schlüssel in den
Tankverschluss und drehen Sie ihn
nach links,

)
ziehen Sie den Tankverschluss ab und
hängen Sie ihn an dem Haken an der
Innenseite der Tankklappe ein,

)
tanken Sie nun, aber füllen Sie,
wenn Sie volltanken nach dem
dritten automatischen Abschal-
ten der Zapfpistole keinen Kraft-
stoff mehr nach
. Dies könnte zu
Betriebsstörungen führen.
Nach dem Tanken:


)
setzen Sie den Tankverschluss wie-
der ein,

)
drehen Sie den Schlüssel nach
rechts und ziehen Sie ihn ab,

)
schließen Sie die Tankklappe wieder.








Beim Stop & Start-System niemals
das Fahrzeug tanken, wenn sich
der Motor im Modus STOP be-
fi ndet; schalten Sie unbedingt die
Zündung mit dem Schlüssel aus.
