2012 CITROEN C3 PICASSO Betriebsanleitungen (in German)

3
47
BORDKOMFORT

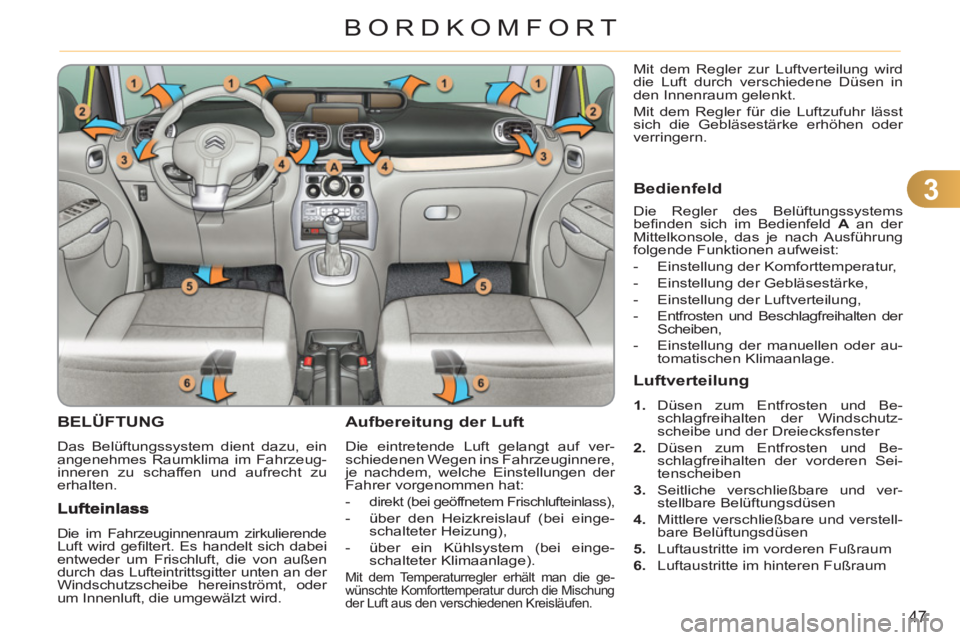

BELÜFTUNG
Das Belüftungssystem dient dazu, ein
angenehmes Raumklima im Fahrzeug-
inneren zu schaffen und aufrecht zu
erhalten.
Aufbereitung der Luft
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere,
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:


-
direkt (bei geöffnetem Frischlufteinlass),


- über den Heizkreislauf (bei einge-
schalteter Heizung),

- über ein Kühlsystem (bei einge-
schalteter Klimaanlage).

Mit dem Temperaturregler erhält man die ge-wünschte Komforttemperatur durch die Mischung der Luft aus den verschiedenen Kreisläufen.

Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.

Die im Fahrzeuginnenraum zirkulierende
Luft wird gefi ltert. Es handelt sich dabei
entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.


Bedienfeld

Die Regler des Belüftungssystems
befi nden sich im Bedienfeld A
an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:


- Einstellung der Komforttemperatur,

- Einstellung der Gebläsestärke,

- Einstellung der Luftverteilung,

- Entfrosten und Beschlagfreihalten der
Scheiben,

- Einstellung der manuellen oder au-
tomatischen Klimaanlage.



Luftverteilung



1.
Düsen zum Entfrosten und Be-
schlagfreihalten der Windschutz-
scheibe und der Dreiecksfenster

2.
Düsen zum Entfrosten und Be-
schlagfreihalten der vorderen Sei-
tenscheiben

3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Luftaustritte im hinteren Fußraum

3
48
BORDKOMFORT
Das in der Klimaanlage entste-
hende Kondenswasser fl ießt
im Stillstand ab. Es ist deshalb
normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Die Klimaanlage enthält kein
Chlor und stellt keine Gefahr für
die Ozonschicht dar. TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:


)
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr
hoch ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass
ein ausreichender Austausch der Luft im Innenraum gewährleistet ist.

)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Innen-
raum an beiden Seiten der Hutablage frei bleiben.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett (hinter dem
Kombiinstrument) darf nicht verdeckt werden, er dient zur Regelung der
Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer
von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

)

Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und las-
sen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kon-
trollen").

Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank
seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung der
Atemluft und Sauberkeit des Innenraums bei (Verminderung von aller-
gischen Reaktionen, Geruchsbelästigung und Fettablagerungen).

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktio-
niert, sollten Sie diese ebenfalls regelmäßig überprüfen lassen.

)

Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an einen CITROËN-Vertragspartner oder eine qualifi zierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die
Motorleistung erhöht und damit die Zugkraft verbessert werden.

3
49
BORDKOMFORT

2. Regelung der Gebläsestärke


)
Drehen Sie den Regler von 1

bis 5
, um die gewünschte
Gebläsestärke einzustellen.
Windschutzscheibe, Seiten-
scheiben und Fußraum

)
Drehen Sie den Regler von
blau (kalt) auf rot (warm),
um die Temperatur nach
Ihren Bedürfnissen einzu-
stellen.


Windschutzscheibe und Seitenscheiben
1. Temperaturregelung










Heizungs- und Belüftungssystem oder
Klimaanlage funktionieren nur bei lau-
fendem Motor.
)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen
(Anlage ausgeschaltet), wird
der Klimakomfort nicht mehr
geregelt. Aufgrund der Fort-
bewegung des Fahrzeugs
entsteht jedoch weiterhin ein
leichter Luftstrom.


3. Verteilung des Luftstroms
HEIZUNG/BELÜFTUNG
MANUELLE KLIMAANLAGE
Die Bedienungstas-
te befi ndet sich auf
dem Bedienfeld der
Heizung oder Klima-
anlage.
HECKSCHEIBENHEIZUNG


)
Schalten Sie die Heckschei-
ben- und Außenspiegelhei-
zung aus, wenn Sie es für
geboten halten, denn nied-
riger Stromverbrauch hilft,
den Kraftstoffverbrauch zu
senken.



Einschalten

Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.


)
Drücken Sie auf diese Taste, um die
Heckscheibe und die Außenspiegel
zu entfrosten. Die mit der Taste ver-
bundene Kontrollleuchte leuchtet auf.


Ausschalten

Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.


)

Die Heckscheibenheizung kann durch
erneuten Druck auf die Taste auch
ausgeschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der Tas-
te verbundene Kontrollleuchte erlischt.

3
50
BORDKOMFORT

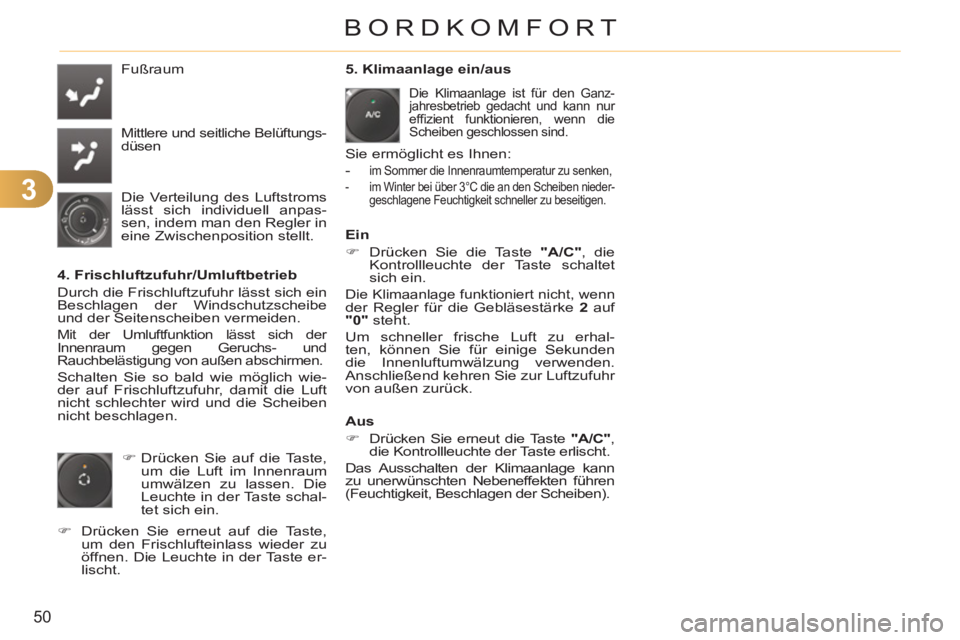

Fußraum

Mittlere und seitliche Belüftungs-
düsen
Die Verteilung des Luftstroms
lässt sich individuell anpas-
sen, indem man den Regler in
eine Zwischenposition stellt.

4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe
und der Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und
Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wie-
der auf Frischluftzufuhr, damit die Luft
nicht schlechter wird und die Scheiben
nicht beschlagen.


)

Drücken Sie auf die Taste,
um die Luft im Innenraum
umwälzen zu lassen. Die
Leuchte in der Taste schal-
tet sich ein.

)
Drücken Sie erneut auf die Taste,
um den Frischlufteinlass wieder zu
öffnen. Die Leuchte in der Taste er-
lischt.



5. Klimaanlage ein/aus
Sie ermöglicht es Ihnen:


-
im Sommer die Innenraumtemperatur zu senken,


- im Winter bei über 3°C die an den Scheiben nieder-
geschlagene Feuchtigkeit schneller zu beseitigen.



Aus


)
Drücken Sie erneut die Taste "A/C"
,
die Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann
zu unerwünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben).


Die Klimaanlage ist für den Ganz-
jahresbetrieb gedacht und kann nur
effi zient funktionieren, wenn die
Scheiben geschlossen sind.

Ein


)
Drücken Sie die Taste "A/C"
, die
Kontrollleuchte der Taste schaltet
sich ein.

Die Klimaanlage funktioniert nicht, wenn der Regler für die Gebläsestärke 2
auf
"0"
steht.
Um schneller frische Luft zu erhal-
ten, können Sie für einige Sekunden
die Innenluftumwälzung verwenden.
Anschließend kehren Sie zur Luftzufuhr
von außen zurück.

3
51
BORDKOMFORT
Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erhöht sich
die Gebläsestärke schrittweise
bis zur optimalen Einstellung.
Bei kalter Witterung wird Warmluft
vorzugsweise nur zur Windschutz-
scheibe, zu den Seitenscheiben
und in den Fußraum geleitet. Beim Einsteigen ist es unter
Umständen viel kälter oder wär-
mer als es der Komforttempera-
tur entspricht. Es bringt jedoch
nichts, den angezeigten Wert
zu ändern, um die gewünschte
Komforttemperatur zu erzielen.
Die Anlage gleicht die Tempera-
turabweichung automatisch und
so schnell wie möglich aus.
Die Klimaanlage funktioniert nur bei
laufendem Motor. Fahrer und Beifahrer können
die Temperatur individuell
nach ihren Bedürfnissen ein-
stellen.


)
Drehen Sie den Regler 2
oder 3

nach links oder rechts, um diesen
Wert zu verringern bzw. erhöhen.

Eine Einstellung um den Wert 21 sorgt für
optimalen Komfort. Allerdings bewegt sich je
nach individuellem Bedürfnis eine Einstellung zwischen 18 und 24 im üblichen Rahmen.
Außerdem empfi ehlt es sich, eine Differenz
von mehr als 3 zwischen der linken und
rechten Einstellung zu vermeiden.
4. Automatikprogramm "Sicht"

Das Automatikprogramm "Kom-fort" kann sich als unzureichend
erweisen, niedergeschlagene
Feuchtigkeit oder Eis schnell
von den Scheiben zu beseiti-
gen (hohe Luftfeuchtigkeit, viele
Insassen, Frost...).


)
Wählen Sie dann das Automatikpro-
gramm "Sicht".
Klimaanlage, Gebläsestärke und Luftzu-
fuhr werden nun automatisch gesteuert
und die Luft optimal auf Windschutz-
scheibe und Seitenscheiben verteilt.


Automatikbetrieb



)
Drücken Sie die Taste
"AUTO"
. Die Kontrollleuchte
in der Taste leuchtet auf.
2. Regelung Fahrerseite
AUTOMATISCHE KLIMAANLAGE MIT GETRENNTER REGELUNG

Wir empfehlen Ihnen diese Betriebsart,
in der die Anlage entsprechend der von
Ihnen gewählten Komforteinstellung
sämtliche Funktionen automatisch
und optimal regelt (Innentemperatur,
Gebläsestärke, Luftverteilung und
Luftumwälzung). Die Anlage ist für den
Ganzjahresbetrieb gedacht.
Sie kann nur effi zient funktionieren,
wenn die Fenster geschlossen sind. Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.


)
Zum Ausschalten drücken Sie bitte
erneut auf die Taste "Sicht"
oder die
Taste "AUTO". Die Kontrollleuchte
in der Taste erlischt, während die in
der Taste "AUTO"
aufl euchtet.


1. Automatikprogramm "Komfort"
3. Regelung Beifahrerseite







Solange die Funktion Beschlagfreihalten
unter der Funktion Stop & Start aktiviert
ist, ist der Modus STOP nicht verfügbar.

3
52
BORDKOMFORT

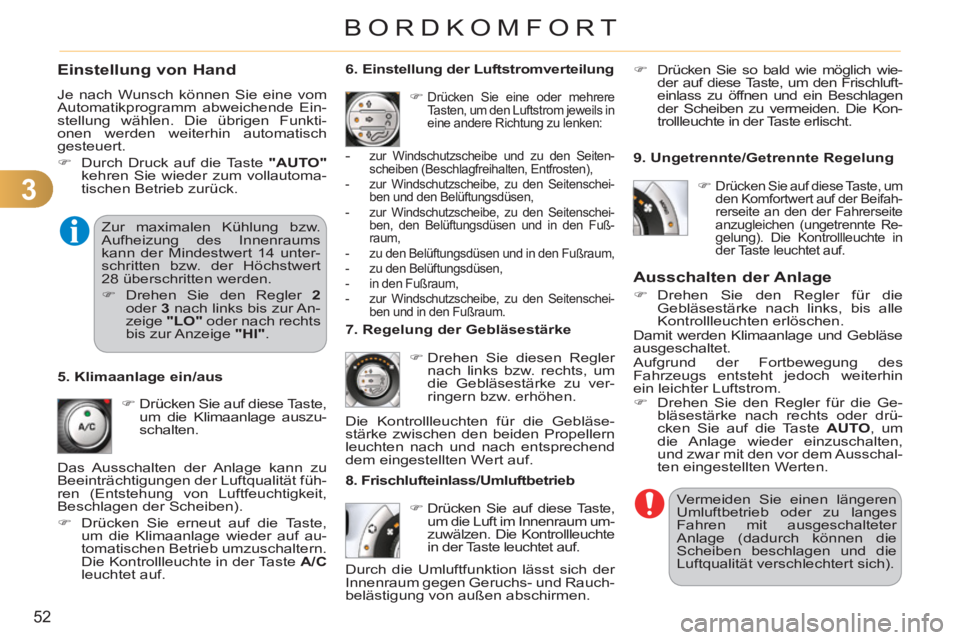

Einstellung von Hand

Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.


)
Durch Druck auf die Taste "AUTO"

kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.


)
Drücken Sie auf diese Taste,
um die Klimaanlage auszu-
schalten.
6. Einstellung der Luftstromverteilung


)
Drücken Sie eine oder mehrere
Tasten, um den Luftstrom jeweils in
eine andere Richtung zu lenken:


7. Regelung der Gebläsestärke


)
Drehen Sie diesen Regler
nach links bzw. rechts, um
die Gebläsestärke zu ver-
ringern bzw. erhöhen.

8. Frischlufteinlass/Umluftbetrieb

Ausschalten der Anlage



)
Drehen Sie den Regler für die
Gebläsestärke nach links, bis alle
Kontrollleuchten erlöschen.
Damit werden Klimaanlage und Gebläse
ausgeschaltet.
Aufgrund der Fortbewegung des
Fahrzeugs entsteht jedoch weiterhin
ein leichter Luftstrom.


)
Drehen Sie den Regler für die Ge-
bläsestärke nach rechts oder drü-
cken Sie auf die Taste AUTO
, um
die Anlage wieder einzuschalten,
und zwar mit den vor dem Ausschal-
ten eingestellten Werten.


)

Drücken Sie auf diese Taste,
um die Luft im Innenraum um-
zuwälzen. Die Kontrollleuchte
in der Taste leuchtet auf.

5. Klimaanlage ein/aus
Vermeiden Sie einen längeren
Umluftbetrieb oder zu langes
Fahren mit ausgeschalteter
Anlage (dadurch können die
Scheiben beschlagen und die
Luftqualität verschlechtert sich).


-
zur Windschutzscheibe und zu den Seiten-
scheiben (Beschlagfreihalten, Entfrosten),

- zur Windschutzscheibe, zu den Seitenschei-
ben und den Belüftungsdüsen,

- zur Windschutzscheibe, zu den Seitenschei-
ben, den Belüftungsdüsen und in den Fuß-
raum,

- zu den Belüftungsdüsen und in den Fußraum,

- zu den Belüftungsdüsen,

- in den Fußraum,

- zur Windschutzscheibe, zu den Seitenschei-
ben und in den Fußraum.



Die Kontrollleuchten für die Gebläse-
stärke zwischen den beiden Propellern
leuchten nach und nach entsprechend
dem eingestellten Wert auf.

)

Drücken Sie so bald wie möglich wie-
der auf diese Taste, um den Frischluft-
einlass zu öffnen und ein Beschlagen
der Scheiben zu vermeiden. Die Kon-
trollleuchte in der Taste erlischt.


Zur maximalen Kühlung bzw.
Aufheizung des Innenraums
kann der Mindestwert 14 unter-
schritten bzw. der Höchstwert
28 überschritten werden.


)
Drehen Sie den Regler 2

oder 3
nach links bis zur An-
zeige "LO"
oder nach rechts
bis zur Anzeige "HI"
.
9. Ungetrennte/Getrennte Regelung


)
Drücken Sie auf diese Taste, um
den Komfortwert auf der Beifah-
rerseite an den der Fahrerseite
anzugleichen (ungetrennte Re-
gelung). Die Kontrollleuchte in
der Taste leuchtet auf.



Durch die Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen. Das Ausschalten der Anlage kann zu
Beeinträchtigungen der Luftqualität füh-
ren (Entstehung von Luftfeuchtigkeit,
Beschlagen der Scheiben).


)
Drücken Sie erneut auf die Taste,
um die Klimaanlage wieder auf au-
tomatischen Betrieb umzuschaltern.
Die Kontrollleuchte in der Taste A/C

leuchtet auf.

3
BORDKOMFORT
Wechseln Sie die Patrone aus
Sicherheitsgründen nicht, wäh-
rend Sie fahren.
Zerlegen Sie die Patronen nicht.
Versuchen Sie nicht den
Duftspender oder die Patronen
nachzufüllen.
Vermeiden Sie jeglichen Haut-
und Augenkontakt.
Bewahren Sie die Patronen
außerhalb der Reichweite von
Kindern und Tieren auf.
Lassen Sie die mittleren Belüf-
tungsdüsen offen.
Die Intensität der Duftstoffvertei-
lung kann davon abhängen, wie
die Belüftung oder die Klimaanla-
ge eingestellt ist.

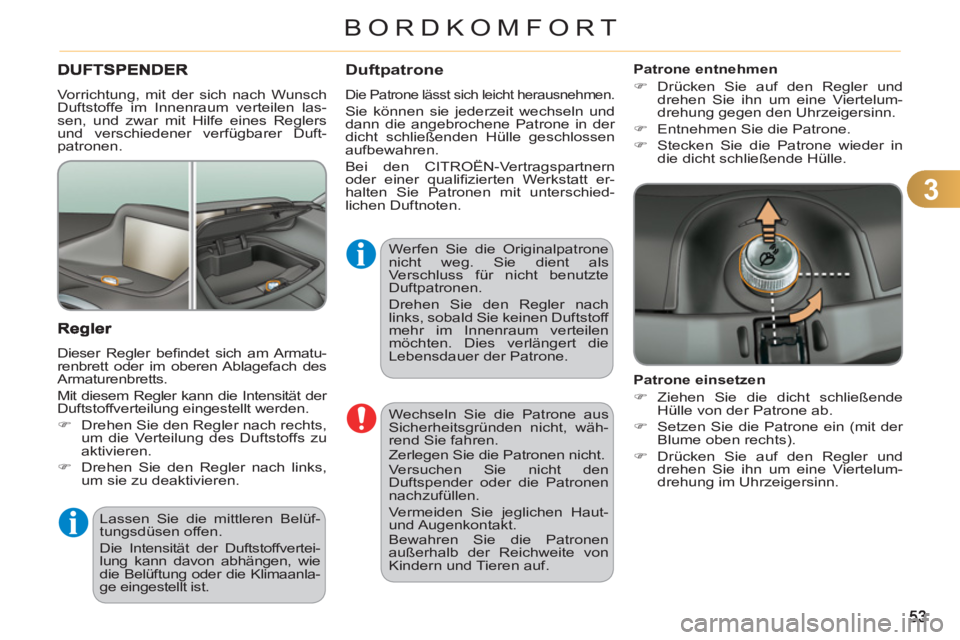

Vorrichtung, mit der sich nach Wunsch
Duftstoffe im Innenraum verteilen las-
sen, und zwar mit Hilfe eines Reglers
und verschiedener verfügbarer Duft-
patronen.

Patrone einsetzen


)
Ziehen Sie die dicht schließende
Hülle von der Patrone ab.

)
Setzen Sie die Patrone ein (mit der
Blume oben rechts).

)
Drücken Sie auf den Regler und
drehen Sie ihn um eine Viertelum-
drehung im Uhrzeigersinn.



Dieser Regler befi ndet sich am Armatu-
renbrett oder im oberen Ablagefach des
Armaturenbretts.
Mit diesem Regler kann die Intensität der
Duftstoffverteilung eingestellt werden.


)
Drehen Sie den Regler nach rechts,
um die Verteilung des Duftstoffs zu
aktivieren.

)
Drehen Sie den Regler nach links,
um sie zu deaktivieren.
Duftpatrone

Die Patrone lässt sich leicht herausnehmen.

Sie können sie jederzeit wechseln und
dann die angebrochene Patrone in der
dicht schließenden Hülle geschlossen
aufbewahren.
Bei den CITROËN-Vertragspartnern
oder einer qualifi zierten Werkstatt er-
halten Sie Patronen mit unterschied-
lichen Duftnoten.
Patrone entnehmen


)
Drücken Sie auf den Regler und
drehen Sie ihn um eine Viertelum-
drehung gegen den Uhrzeigersinn.

)
Entnehmen Sie die Patrone.

)
Stecken Sie die Patrone wieder in
die dicht schließende Hülle.

Werfen Sie die Originalpatrone
nicht weg. Sie dient als
Verschluss für nicht benutzte
Duftpatronen.
Drehen Sie den Regler nach
links, sobald Sie keinen Duftstoff
mehr im Innenraum verteilen
möchten. Dies verlängert die
Lebensdauer der Patrone.

3
54
BORDKOMFORT

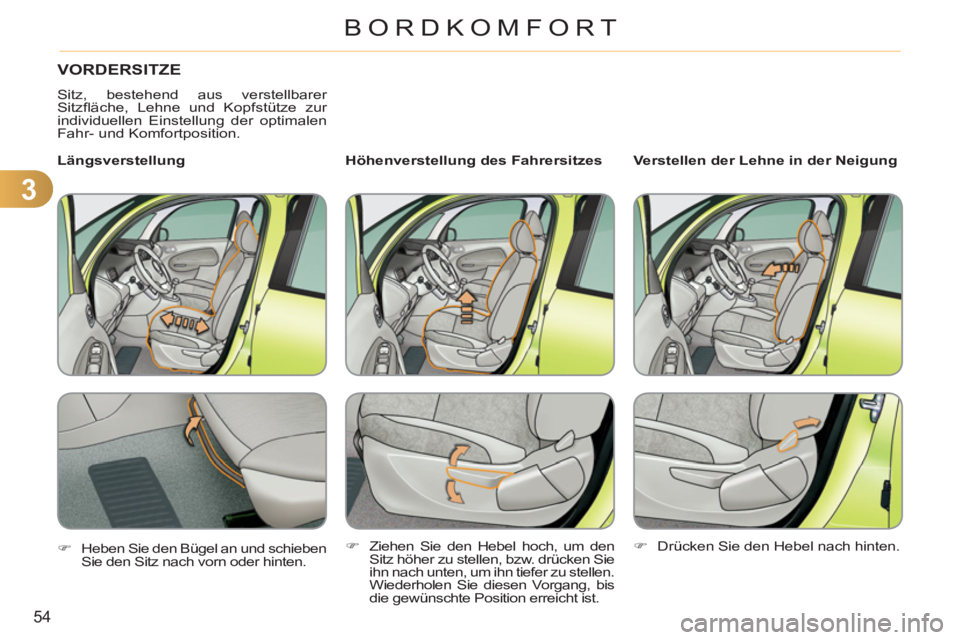

VORDERSITZE
Sitz, bestehend aus verstellbarer
Sitzfl äche, Lehne und Kopfstütze zur
individuellen Einstellung der optimalen
Fahr- und Komfortposition.

Höhenverstellung des Fahrersitzes
Verstellen der Lehne in der Neigung

Längsverstellung


)
Heben Sie den Bügel an und schieben
Sie den Sitz nach vorn oder hinten.


)
Ziehen Sie den Hebel hoch, um den
Sitz höher zu stellen, bzw. drücken Sie
ihn nach unten, um ihn tiefer zu stellen.
Wiederholen Sie diesen Vorgang, bis
die gewünschte Position erreicht ist.


)
Drücken Sie den Hebel nach hinten.
