BETRIEBSKONTROLLE
Bestimmte Leuchten können sowohl
blinken als auch ununterbrochen leuch-
ten. Ob es sich um eine normale Situation handelt oder eine Funktionsstörung vor-
liegt, lässt sich nur erkennen, wenn man
die Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs
betrachtet.

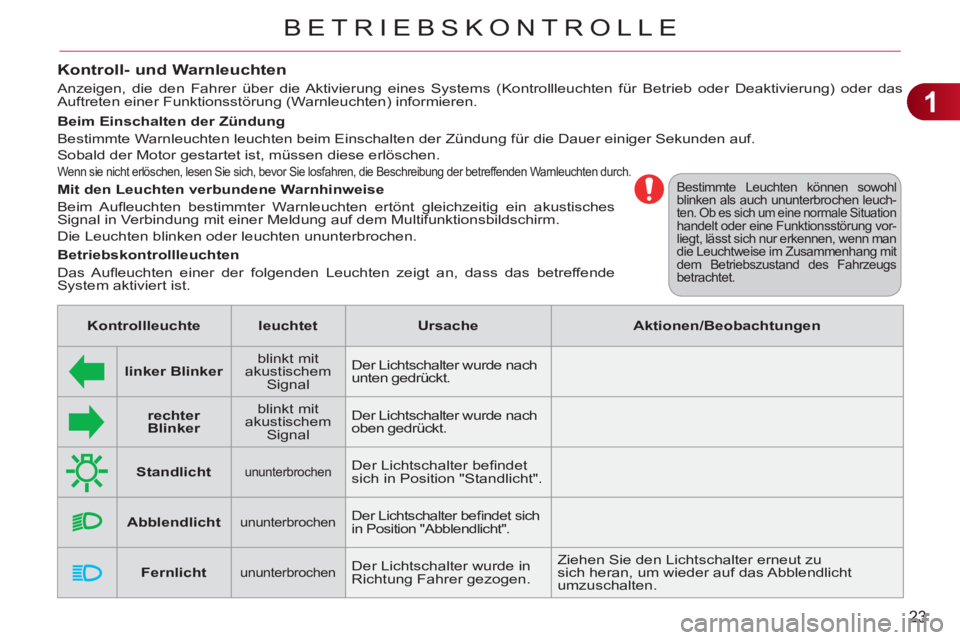

Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das
Auftreten einer Funktionsstörung (Warnleuchten) informieren.

Mit den Leuchten verbundene Warnhinweise
Beim Aufl euchten bestimmter Warnleuchten ertönt gleichzeitig ein akustisches
Signal in Verbindung mit einer Meldung auf dem Multifunktionsbildschirm.
Die Leuchten blinken oder leuchten ununterbrochen.

Betriebskontrollleuchten
Das Aufl euchten einer der folgenden Leuchten zeigt an, dass das betreffende
System aktiviert ist.

Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlöschen.

Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden Warnleuchten durch.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







linker Blinker


blinkt mit
akustischem
Signal Der Lichtschalter wurde nach
unten gedrückt.




rechter
Blinker


blinkt mit
akustischem
Signal Der Lichtschalter wurde nach
oben gedrückt.





Standlicht




ununterbrochen
Der Lichtschalter befi ndet
sich in Position "Standlicht".





Abblendlicht




ununterbrochen
Der Lichtschalter befi ndet sich
in Position "Abblendlicht".





Fernlicht




ununterbrochen
Der Lichtschalter wurde in
Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu
sich heran, um wieder auf das Abblendlicht
umzuschalten.

1
24
BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Nebelscheinwerfer



ununterbrochen
Die Nebelscheinwerfer
wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach
hinten, um die Nebelscheinwerfer auszuschalten.






Nebelschlussleuchte



ununterbrochen
Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach hinten,
um die Nebelschlussleuchte auszuschalten.






Vorglühen
Dieselmotor



ununterbrochen
Das Zündschloss befi ndet
sich in der zweiten Position
(Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie
den Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.






Feststellbremse



ununterbrochen
Die Feststellbremse ist
angezogen bzw. nicht
korrekt gelöst.
Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse
siehe Abschnitt "Fahrbetrieb".






Kühlmitteltemperatur


dauerhaft blau Beim Starten des Motors
weist das Aufl euchten der
blauen Kontrollleuchte auf
einen kalten Motor hin.
Nach einigen Minuten Fahrtzeit, weist das Erlöschen der
Kontrollleuchte auf eine normale Motortemperatur hin.
Zur Schonung Ihres Motors sollten Sie vermeiden, diesen zu sehr
zu beanspruchen, solange die Kontrollleuchte noch aktiviert ist.



Stop & Start




ununterbrochen

Das Stop & Start-System
hat den Motor bei
Fahrzeugstillstand in den
Modus STOP versetzt
(Ampel, Stop, Stau, ...). Sobald Sie weiterfahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.

Kontrollleuchte
blinkt für einige
Sekunden,
dann erlischt
sie Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den
Spezialsituationen der Modi STOP und START
siehe Kapitel "Fahrbetrieb" - Abschnitt "Stop &
Start".

1
25
BETRIEBSKONTROLLE

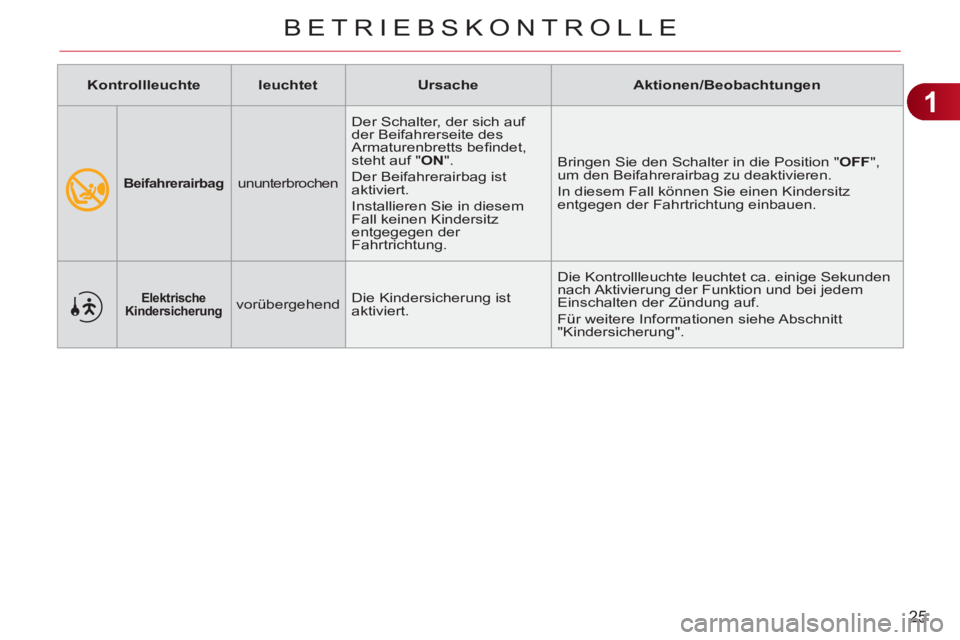

Beifahrerairbag

ununterbrochen

Der Schalter, der sich auf
der Beifahrerseite des
Armaturenbretts befi ndet,
steht auf " ON
".
Der Beifahrerairbag ist
aktiviert.
Installieren Sie in diesem
Fall keinen Kindersitz
entgegegen der
Fahrtrichtung. Bringen Sie den Schalter in die Position " OFF
",
um den Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie einen Kindersitz
entgegen der Fahrtrichtung einbauen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






Elektrische
Kindersicherung



vorübergehend Die Kindersicherung ist
aktiviert.
Die Kontrollleuchte leuchtet ca. einige Sekunden
nach Aktivierung der Funktion und bei jedem
Einschalten der Zündung auf.
Für weitere Informationen siehe Abschnitt
"Kindersicherung".

1
26
BETRIEBSKONTROLLE

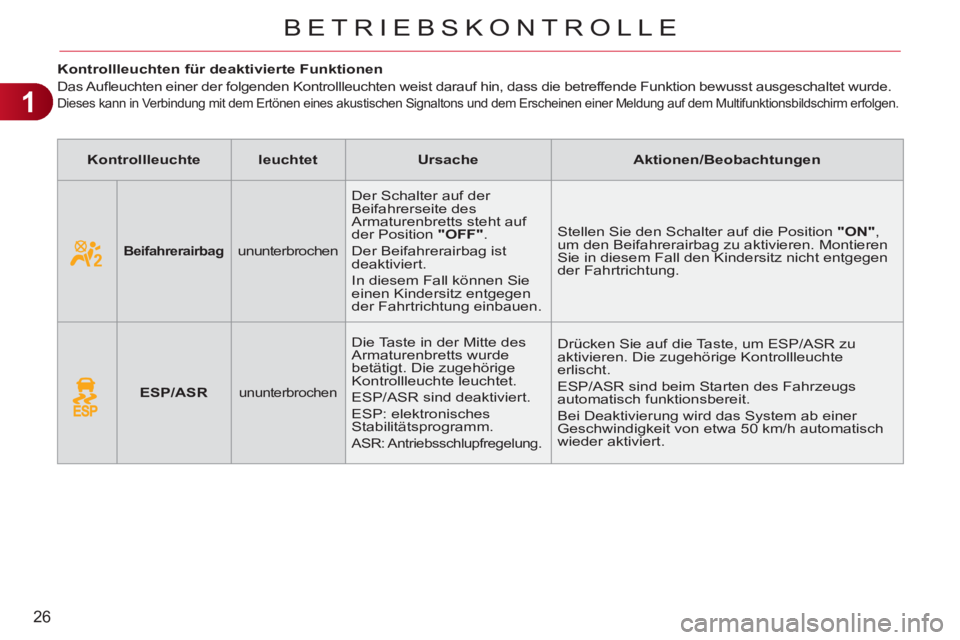

Kontrollleuchten für deaktivierte Funktionen

Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.




Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Beifahrerairbag



ununterbrochen

Der Schalter auf der
Beifahrerseite des
Armaturenbretts steht auf
der Position "OFF"
.
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen
der Fahrtrichtung einbauen. Stellen Sie den Schalter auf die Position "ON"
,
um den Beifahrerairbag zu aktivieren. Montieren
Sie in diesem Fall den Kindersitz nicht entgegen
der Fahrtrichtung.





ESP/ASR




ununterbrochen

Die Taste in der Mitte des
Armaturenbretts wurde
betätigt. Die zugehörige
Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm.
ASR: Antriebsschlupfregelung.

Drücken Sie auf die Taste, um ESP/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
Bei Deaktivierung wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch
wieder aktiviert.

1
BETRIEBSKONTROLLE

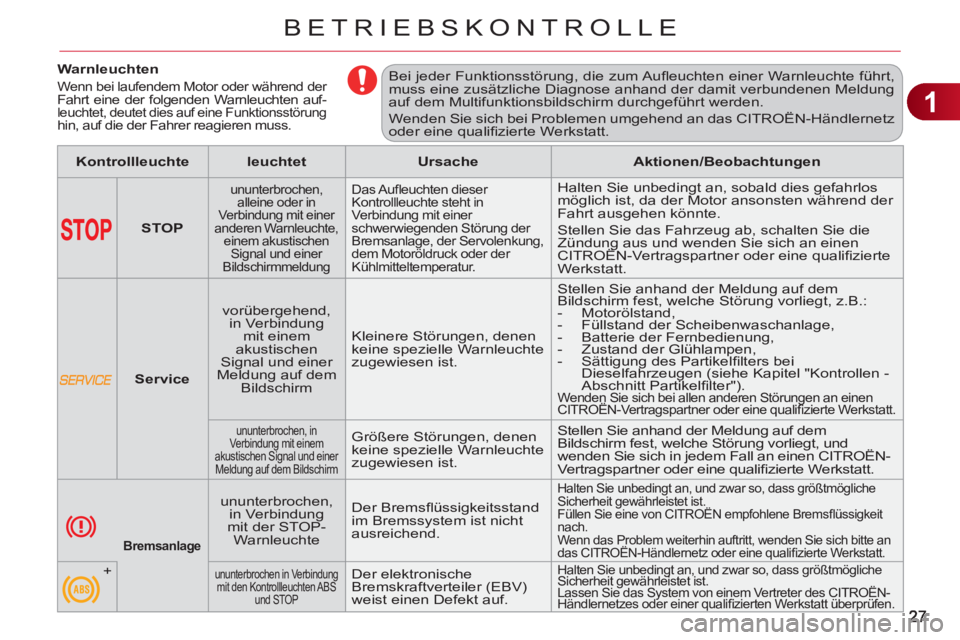

Warnleuchten

Wenn bei laufendem Motor oder während der Fahrt eine der folgenden Warnleuchten auf-leuchtet, deutet dies auf eine Funktionsstörung hin, auf die der Fahrer reagieren muss.

Bei jeder Funktionsstörung, die zum Aufl euchten einer Warnleuchte führt,
muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung
auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz
oder eine qualifi zierte Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







STOP




ununterbrochen,
alleine oder in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung
Das Aufl euchten dieser
Kontrollleuchte steht in
Verbindung mit einer
schwerwiegenden Störung der
Bremsanlage, der Servolenkung,
dem Motoröldruck oder der
Kühlmitteltemperatur. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist, da der Motor ansonsten während der
Fahrt ausgehen könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an einen
CITROËN-Vertragspartner oder eine qualifi zierte
Werkstatt.





Service


vorübergehend,
in Verbindung
mit einem
akustischen
Signal und einer
Meldung auf dem
Bildschirm Kleinere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Zustand der Glühlampen,

- Sättigung des Partikelfi lters bei
Dieselfahrzeugen (siehe Kapitel "Kontrollen -
Abschnitt Partikelfi lter").

Wenden Sie sich bei allen anderen Störungen an einen
CITROËN-Vertragspartner oder eine qualifi zierte Werkstatt.


ununterbrochen, in
Verbindung mit einem
akustischen Signal und einer
Meldung auf dem Bildschirm
Größere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Störung vorliegt, und
wenden Sie sich in jedem Fall an einen CITROËN-
Vertragspartner oder eine qualifi zierte Werkstatt.






Bremsanlage




ununterbrochen,
in Verbindung
mit der STOP-
Warnleuchte Der Bremsfl üssigkeitsstand
im Bremssystem ist nicht
ausreichend. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Füllen Sie eine von CITROËN empfohlene Bremsfl üssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte an
das CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.


+

ununterbrochen in Verbindung
mit den Kontrollleuchten ABS
und STOP
Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Lassen Sie das System von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifi zierten Werkstatt überprüfen.

1
28
BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

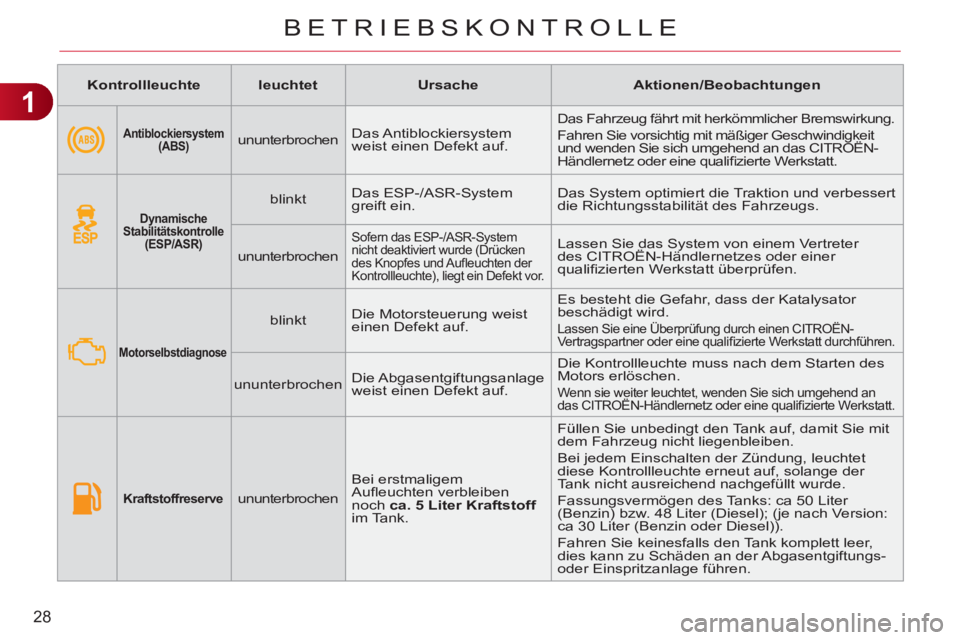

Antiblockiersystem
(ABS)

ununterbrochen
Das Antiblockiersystem
weist einen Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder eine qualifi zierte Werkstatt.






Dynamische
Stabilitätskontrolle
(ESP/ASR)



blinkt Das ESP-/ASR-System
greift ein. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs.

ununterbrochen

Sofern das ESP-/ASR-System
nicht deaktiviert wurde (Drücken
des Knopfes und Aufl euchten der
Kontrollleuchte), liegt ein Defekt vor. Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifi zierten Werkstatt überprüfen.




Motorselbstdiagnose




blinkt Die Motorsteuerung weist
einen Defekt auf. Es besteht die Gefahr, dass der Katalysator
beschädigt wird. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.


ununterbrochen Die Abgasentgiftungsanlage
weist einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen. Wenn sie weiter leuchtet, wenden Sie sich umgehend an
das CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.






Kraftstoffreserve



ununterbrochen

Bei erstmaligem
Aufl euchten verbleiben
noch ca. 5 Liter Kraftstoff

im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit
dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter
(Benzin) bzw. 48 Liter (Diesel); (je nach Version:
ca 30 Liter (Benzin oder Diesel)).
Fahren Sie keinesfalls den Tank komplett leer,
dies kann zu Schäden an der Abgasentgiftungs-
oder Einspritzanlage führen.

1
29
BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

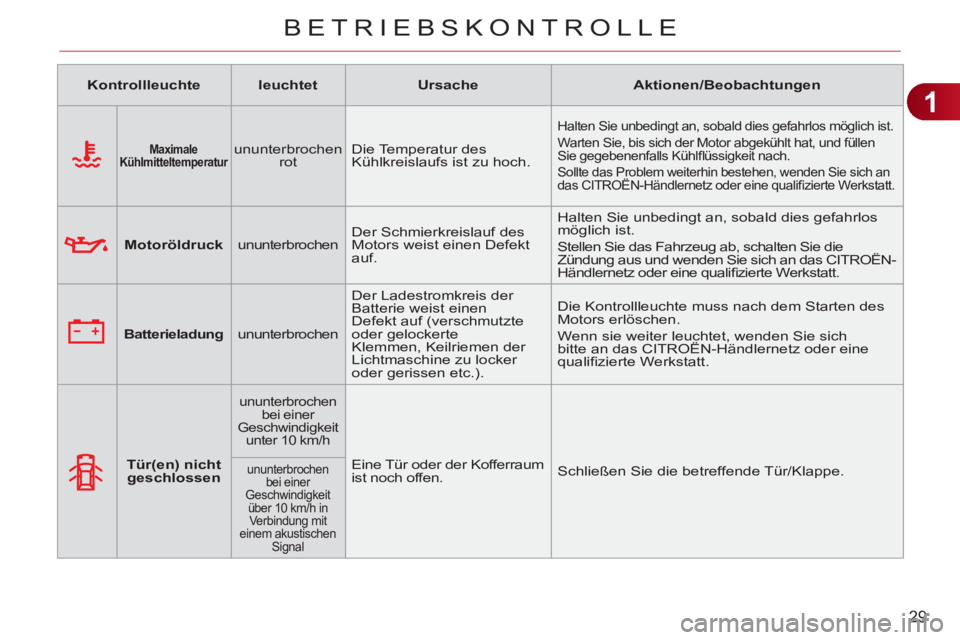

Maximale
Kühlmitteltemperatur



ununterbrochen
rot Die Temperatur des
Kühlkreislaufs ist zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlfl üssigkeit nach.

Sollte das Problem weiterhin bestehen, wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.






Motoröldruck



ununterbrochen
Der Schmierkreislauf des
Motors weist einen Defekt
auf. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte Werkstatt.






B

atterieladung



ununterbrochen

Der Ladestromkreis der
Batterie weist einen
Defekt auf (verschmutzte
oder gelockerte
Klemmen, Keilriemen der
Lichtmaschine zu locker
oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich
bitte an das CITROËN-Händlernetz oder eine
qualifi zierte Werkstatt.




Tür(en) nicht
geschlossen




ununterbrochen
bei einer
Geschwindigkeit
unter 10 km/h

Eine Tür oder der Kofferraum
ist noch offen. Schließen Sie die betreffende Tür/Klappe.

ununterbrochen
bei einer
Geschwindigkeit
über 10 km/h in
Verbindung mit
einem akustischen
Signal

1
30

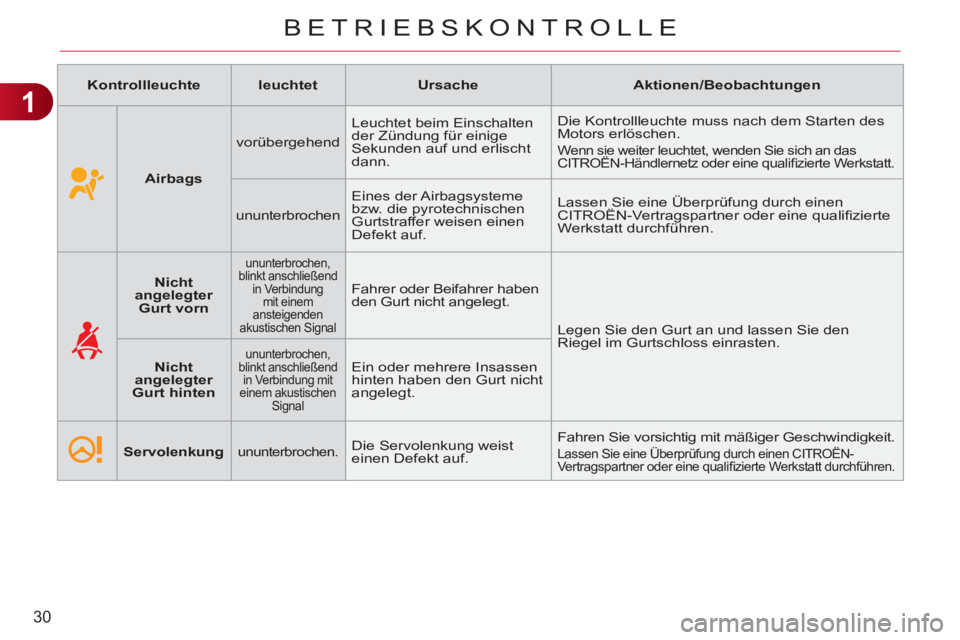

BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







Airbags


vorübergehend Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.


ununterbrochen Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen
CITROËN-Vertragspartner oder eine qualifi zierte
Werkstatt durchführen.




Nicht
angelegter
Gurt vorn




ununterbrochen,
blinkt anschließend
in Verbindung
mit einem
ansteigenden
akustischen Signal

Fahrer oder Beifahrer haben
den Gurt nicht angelegt.
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.


Nicht
angelegter
Gurt hinten




ununterbrochen,
blinkt anschließend
in Verbindung mit
einem akustischen
Signal
Ein oder mehrere Insassen
hinten haben den Gurt nicht
angelegt.


Servolenkung


ununterbrochen.
Die Servolenkung weist
einen Defekt auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.
