2012 CITROEN C3 PICASSO Betriebsanleitungen (in German)

3
55
BORDKOMFORT

)
Betätigen Sie den Hebel, der sich vorne am unteren
Ende der Lehne befi ndet, um diese zu lösen.

)
Stellen Sie die Lehne auf die niedrigste Stufe
ein.

)
Heben Sie die Lehne Stufe für Stufe an, bis Sie
die gewünschte Einstellung erreicht haben.
Um die Lehne in vertikaler Position einzustellen,
heben Sie diese an und drücken sie über den Druck-
punkt hinaus nach hinten.



Höhenverstellung der Kopfstütze


)
Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.

)
Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.

)
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze in die
Öffnungen der Rückenlehne ein.

)
Zum Tieferstellen drücken Sie
gleichzeitig auf die Arretierung A

und die Kopfstütze. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies
ist eine Sicherheitskomponente
bei einem Aufprall.

Bei richtiger Einstellung be-
fi ndet sich der obere Rand
der Kopfstütze in Höhe der
Schädeldecke.

Fahren Sie niemals mit ausge-
bauten Kopfstützen; sie müssen
an ihrem Platz und richtig einge-
stellt sein.

Einstellung der Armlehne
Weitere Einstellmöglichkeiten










Bedienung der Sitzheizung


)
Der Regler an der Seite jedes Vor-
dersitzes dient zum Einschalten und
Einstellen der gewünschten Heiz-
stufe:

0
: Aus

1
: Schwach

2
: Mittel

3
: Stark
Bei laufendem Motor können die
Vordersitze getrennt beheizt werden.

3

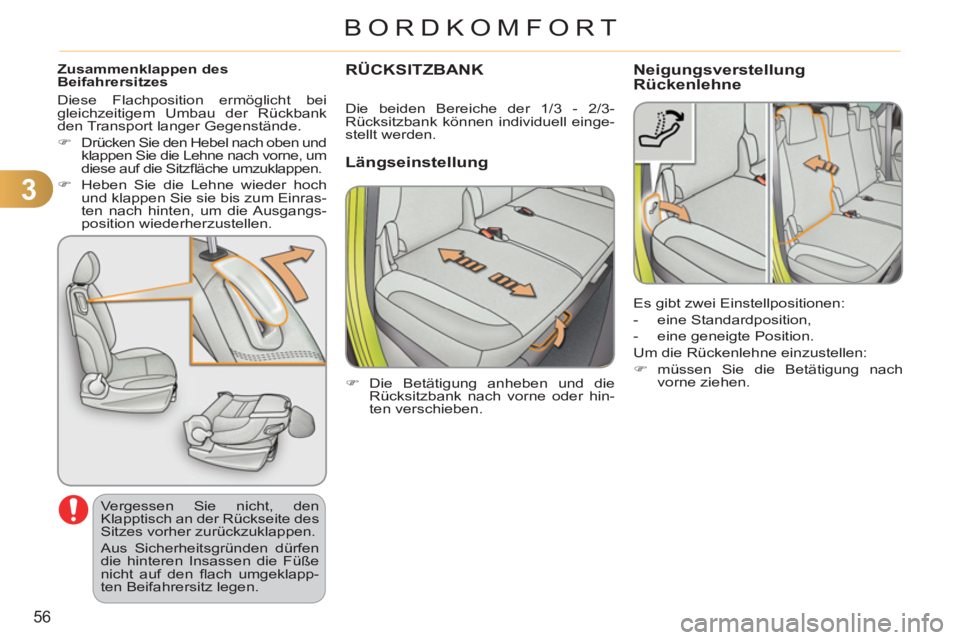

56
BORDKOMFORT







Zusammenklappen des
Beifahrersitzes
Vergessen Sie nicht, den
Klapptisch an der Rückseite des
Sitzes vorher zurückzuklappen.
Aus Sicherheitsgründen dürfen
die hinteren Insassen die Füße
nicht auf den fl ach umgeklapp-
ten Beifahrersitz legen.
Diese Flachposition ermöglicht bei
gleichzeitigem Umbau der Rückbank
den Transport langer Gegenstände.


)
Drücken Sie den Hebel nach oben und
klappen Sie die Lehne nach vorne, um
diese auf die Sitzfl äche umzuklappen.

)
Heben Sie die Lehne wieder hoch
und klappen Sie sie bis zum Einras-
ten nach hinten, um die Ausgangs-
position wiederherzustellen. RÜCKSITZBANK
L
ängseinstellung
Neigungsverstellung Rückenlehne



)
Die Betätigung anheben und die
Rücksitzbank nach vorne oder hin-
ten verschieben.
Die beiden Bereiche der 1/3 - 2/3-
Rücksitzbank können individuell einge-
stellt werden.
Es gibt zwei Einstellpositionen:


- eine Standardposition,

- eine geneigte Position.
Um die Rückenlehne einzustellen:


)
müssen Sie die Betätigung nach
vorne ziehen.

3

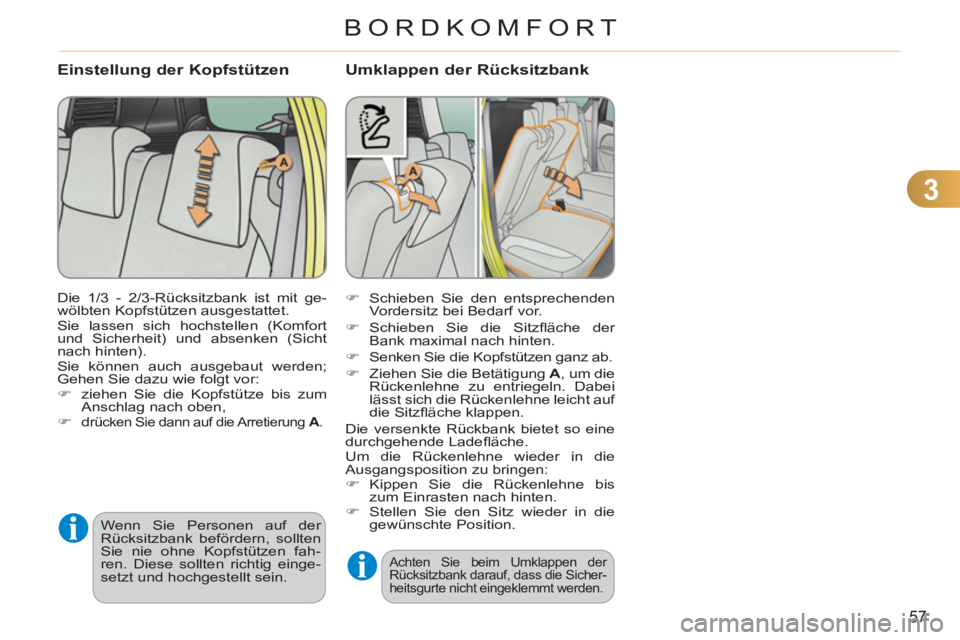

57
BORDKOMFORT
Umklappen der Rücksitzbank


)
Schieben Sie den entsprechenden
Vordersitz bei Bedarf vor.

)
Schieben Sie die Sitzfl äche der
Bank maximal nach hinten.

)
Senken Sie die Kopfstützen ganz ab.

)
Ziehen Sie die Betätigung A
, um die
Rückenlehne zu entriegeln. Dabei
lässt sich die Rückenlehne leicht auf
die Sitzfl äche klappen.
Die versenkte Rückbank bietet so eine
durchgehende Ladefl äche.
Um die Rückenlehne wieder in die
Ausgangsposition zu bringen:


)
Kippen Sie die Rückenlehne bis
zum Einrasten nach hinten.

)
Stellen Sie den Sitz wieder in die
gewünschte Position.


Einstellung der Kopfstützen

Die 1/3 - 2/3-Rücksitzbank ist mit ge-
wölbten Kopfstützen ausgestattet.
Sie lassen sich hochstellen (Komfort
und Sicherheit) und absenken (Sicht
nach hinten).
Sie können auch ausgebaut werden;
Gehen Sie dazu wie folgt vor:


)
ziehen Sie die Kopfstütze bis zum
Anschlag nach oben,

)
d
rücken Sie dann auf die Arretierung A
.
Wenn Sie Personen auf der
Rücksitzbank befördern, sollten
Sie nie ohne Kopfstützen fah-
ren. Diese sollten richtig einge-
setzt und hochgestellt sein.

Achten Sie beim Umklappen der
Rücksitzbank darauf, dass die Sicher-
heitsgurte nicht eingeklemmt werden.

3

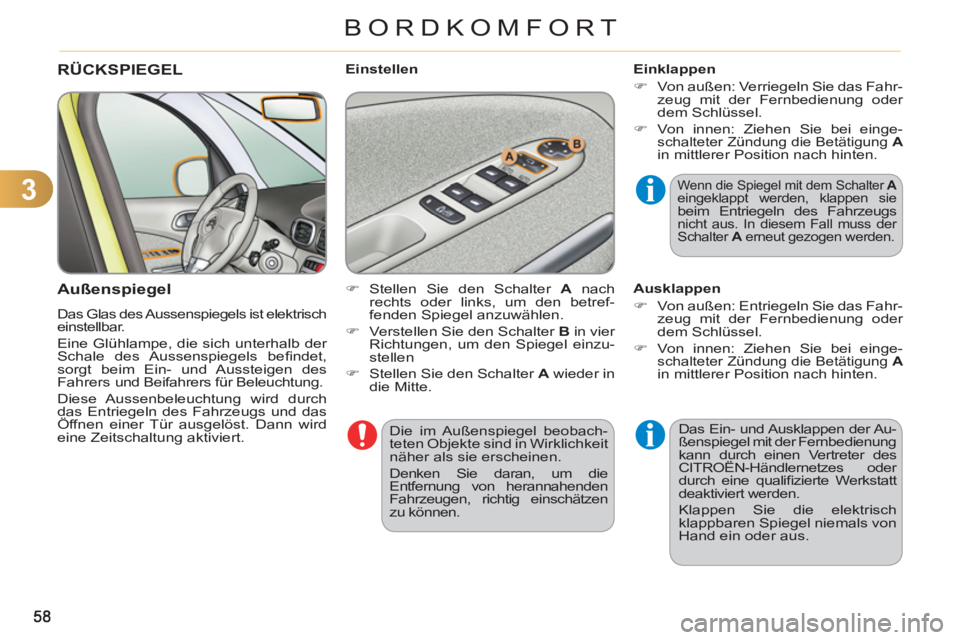

BORDKOMFORT
Die im Außenspiegel beobach-
teten Objekte sind in Wirklichkeit
näher als sie erscheinen.
Denken Sie daran, um die
Entfernung von herannahenden
Fahrzeugen, richtig einschätzen
zu können.

RÜCKSPIEGEL

Außenspie
gel

Das Glas des Aussenspiegels ist elektrisch
einstellbar.
Eine Glühlampe, die sich unterhalb der
Schale des Aussenspiegels befi ndet,
sorgt beim Ein- und Aussteigen des
Fahrers und Beifahrers für Beleuchtung.
Diese Aussenbeleuchtung wird durch
das Entriegeln des Fahrzeugs und das
Öffnen einer Tür ausgelöst. Dann wird
eine Zeitschaltung aktiviert.

Einklappen


)
Von außen: Verriegeln Sie das Fahr-
zeug mit der Fernbedienung oder
dem Schlüssel.

)
Von innen: Ziehen Sie bei einge-
schalteter Zündung die Betätigung A
in mittlerer Position nach hinten.
Das Ein- und Ausklappen der Au-
ßenspiegel mit der Fernbedienung
kann durch einen Vertreter des
CITROËN-Händlernetzes oder
durch eine qualifi zierte Werkstatt
deaktiviert werden.
Klappen Sie die elektrisch
klappbaren Spiegel niemals von
Hand ein oder aus.

Einstellen

Ausklappen


)
Von außen: Entriegeln Sie das Fahr-
zeug mit der Fernbedienung oder
dem Schlüssel.

)
Von innen: Ziehen Sie bei einge-
schalteter Zündung die Betätigung A
in mittlerer Position nach hinten.

Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim Entriegeln des Fahrzeugs nicht aus. In diesem Fall muss der
Schalter A
erneut gezogen werden.



)
Stellen Sie den Schalter A
nach
rechts oder links, um den betref-
fenden Spiegel anzuwählen.

)
Verstellen Sie den Schalter B
in vier
Richtungen, um den Spiegel einzu-
stellen

)
Stellen Sie den Schalter A
wieder in
die Mitte.

3

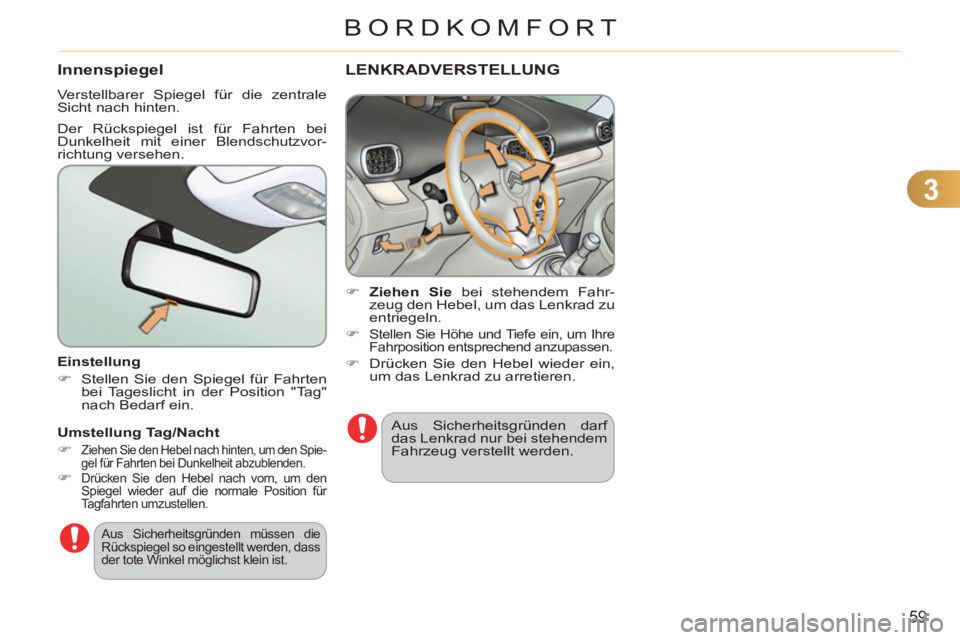

59
BORDKOMFORT

Einstellung


)
Stellen Sie den Spiegel für Fahrten
bei Tageslicht in der Position "Tag"
nach Bedarf ein.


Aus Sicherheitsgründen müssen die
Rückspiegel so eingestellt werden, dass
der tote Winkel möglichst klein ist.








Der Rückspiegel ist für Fahrten bei
Dunkelheit mit einer Blendschutzvor-
richtung versehen.

Umstellung Tag/Nacht


)

Ziehen Sie den Hebel nach hinten, um den Spie-
gel für Fahrten bei Dunkelheit abzublenden.

)
Drücken Sie den Hebel nach vorn, um den
Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
Innenspiegel

Verstellbarer Spiegel für die zentrale
Sicht nach hinten.
LENKRADVERSTELLUNG




)
Ziehen Sie
bei stehendem Fahr-
zeug den Hebel, um das Lenkrad zu
entriegeln.

)

Stellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.

)
Drücken Sie den Hebel wieder ein,
um das Lenkrad zu arretieren.
Aus Sicherheitsgründen darf
das Lenkrad nur bei stehendem
Fahrzeug verstellt werden.

4

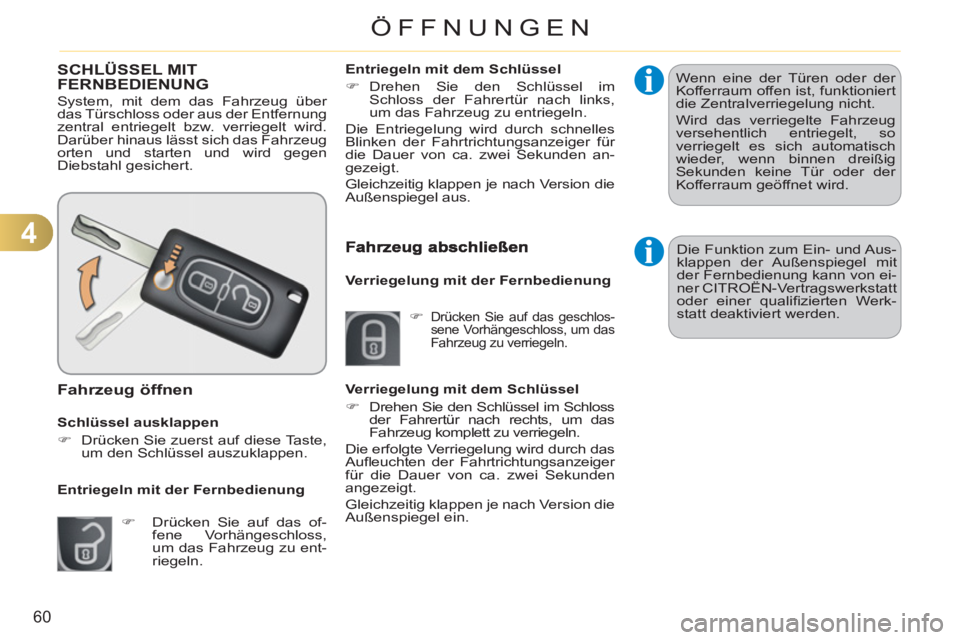

60
ÖFFNUNGEN
SCHLÜSSEL MIT
FERNBEDIENUNG
System, mit dem das Fahrzeug über
das Türschloss oder aus der Entfernung
zentral entriegelt bzw. verriegelt wird.
Darüber hinaus lässt sich das Fahrzeug
orten und starten und wird gegen
Diebstahl gesichert.

Schlüssel ausklappen


)
Drücken Sie zuerst auf diese Taste,
um den Schlüssel auszuklappen.



Fahrzeug öffnen



)
Drücken Sie auf das of-
fene Vorhängeschloss,
um das Fahrzeug zu ent-
riegeln.

Entriegeln mit dem Schlüssel


)
Drehen Sie den Schlüssel im
Schloss der Fahrertür nach links,
um das Fahrzeug zu entriegeln.
Die Entriegelung wird durch schnelles
Blinken der Fahrtrichtungsanzeiger für
die Dauer von ca. zwei Sekunden an-
gezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel aus.


Entriegeln mit der Fernbedienung



)
Drücken Sie auf das geschlos-
sene Vorhängeschloss, um das
Fahrzeug zu verriegeln.



Verriegelung mit dem Schlüssel


)
Drehen Sie den Schlüssel im Schloss
der Fahrertür nach rechts, um das
Fahrzeug komplett zu verriegeln.
Die erfolgte Verriegelung wird durch das
Aufl euchten der Fahrtrichtungsanzeiger
für die Dauer von ca. zwei Sekunden
angezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel ein.
Verriegelung mit der Fernbedienung Wenn eine der Türen oder der
Kofferraum offen ist, funktioniert
die Zentralverriegelung nicht.
Wird das verriegelte Fahrzeug
versehentlich entriegelt, so
verriegelt es sich automatisch
wieder, wenn binnen dreißig
Sekunden keine Tür oder der
Kofferraum geöffnet wird.
Die Funktion zum Ein- und Aus-
klappen der Außenspiegel mit
der Fernbedienung kann von ei-
ner CITROËN-Vertragswerkstatt
oder einer qualifi zierten Werk-
statt deaktiviert werden.

4
61
ÖFFNUNGEN

Orten des Fahrzeugs



)
Drücken Sie auf das geschlossene
Vorhängeschloss, um Ihr verrie-
geltes Fahrzeug auf dem Parkplatz
zu orten.
Die Deckenleuchten und die Fahrtrich-
tungsanzeiger blinken für die Dauer
einiger Sekunden.
Elektronische Anlasssperre
Der Schlüssel enthält einen elektro-
nischen Chip mit einem speziellen
Code. Beim Einschalten der Zündung
muss der Code identifi ziert werden, da-
mit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockiert einige Sekunden nach dem Ausschalten
der Zündung das Steuersystem des
Motors und verhindert bei einem
Aufbruch des Fahrzeugs, dass dieses
gestartet wird.
Diebstahlsicherung

Bei einer Funktionsstörung
leuchtet diese Kontroll-
leuchte in Verbindung mit
einem akustischen Signal
und einer Meldung auf dem
Bildschirm auf.
In diesem Fall startet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an
einen CITROËN-Vertragspartner.
Bewahren Sie den Aufkleber, der Ihnen
bei der Übergabe Ihres Fahrzeugs zu-
sammen mit den Schlüsseln übergeben
wurde, sorgfältig auf.


Schlüssel einklappen


)
Drücken Sie vor dem Einklappen
auf diese Taste.
Wenn Sie beim Einklappen des Schlüs-
sels nicht auf diese Taste drücken, kann
der Mechanismus beschädigt werden.

Zündschloss



- Position 1: Stopp


- Position 2: Zündung



ein


- Position 3: Starten





Motor starten





)
Stecken Sie den Schlüssel ins
Zündschloss
Das System identifi ziert den Start-
code.

)
Drehen Sie den Schlüssel in Posi-
tion 3 (Starten)


)
Lassen Sie den Schlüssel los, sobald
der Motor läuft.

4

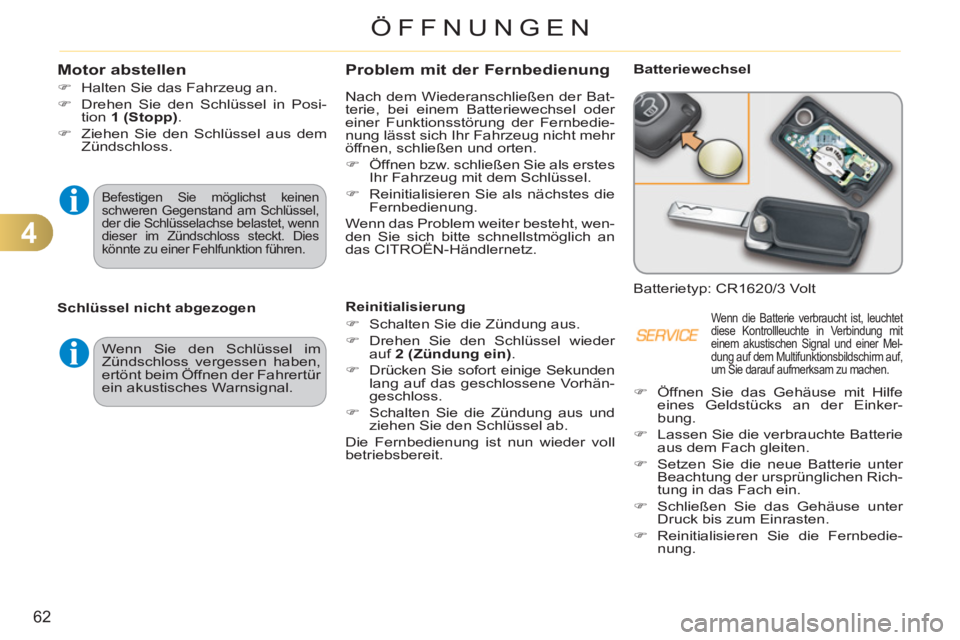

62
ÖFFNUNGEN
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Bat-
terie, bei einem Batteriewechsel oder
einer Funktionsstörung der Fernbedie-
nung lässt sich Ihr Fahrzeug nicht mehr
öffnen, schließen und orten.


)
Öffnen bzw. schließen Sie als erstes
Ihr Fahrzeug mit dem Schlüssel.

)
Reinitialisieren Sie als nächstes die
Fernbedienung.
Wenn das Problem weiter besteht, wen-
den Sie sich bitte schnellstmöglich an
das CITROËN-Händlernetz.
Batteriewechsel
Batterietyp: CR1620/3 Volt

Reinitialisierung


)
Schalten Sie die Zündung aus.

)
Drehen Sie den Schlüssel wieder
auf 2 (Zündung ein)
.

)
Drücken Sie sofort einige Sekunden
lang auf das geschlossene Vorhän-
geschloss.

)
Schalten Sie die Zündung aus und
ziehen Sie den Schlüssel ab.
Die Fernbedienung ist nun wieder voll
betriebsbereit.

Wenn die Batterie verbraucht ist, leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer Mel-
dung auf dem Multifunktionsbildschirm auf,
um Sie darauf aufmerksam zu machen.
Schlüssel nicht abgezogen
Wenn Sie den Schlüssel im
Zündschloss vergessen haben,
ertönt beim Öffnen der Fahrertür
ein akustisches Warnsignal.



Motor abstellen



)
Halten Sie das Fahrzeug an.

)
Drehen Sie den Schlüssel in Posi-
tion 1 (

Stopp

)
.

)
Ziehen Sie den Schlüssel aus dem
Zündschloss.

Befestigen Sie möglichst keinen
schweren Gegenstand am Schlüssel,
der die Schlüsselachse belastet, wenn
dieser im Zündschloss steckt. Dies
könnte zu einer Fehlfunktion führen.


)
Öffnen Sie das Gehäuse mit Hilfe
eines Geldstücks an der Einker-
bung.

)
Lassen Sie die verbrauchte Batterie
aus dem Fach gleiten.

)
Setzen Sie die neue Batterie unter
Beachtung der ursprünglichen Rich-
tung in das Fach ein.

)
Schließen Sie das Gehäuse unter
Druck bis zum Einrasten.

)
Reinitialisieren Sie die Fernbedie-
nung.
