2012 CITROEN C3 PICASSO USB

9
BEDIENUN
G


1.
Zündschloss

2.
Autoradio-Fernbedienung unter
dem Lenkrad

3.
Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Staufach
Duftspender

6.
Sensor für Sonneneinstrahlung

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Deaktivieren des Beifahrerairbags

10.
Handschuhfach

11 .
Taste für elektronische
Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für die Stop & Start-Funktion

12.
Schalter für Heizung/Klimaanlage

13.
Autoradio

14.
Not- oder Pannenruf

15.
12 V-Anschluss (max. 100 W)

16.
USB/Jack-Anschluss

17.
Dosenhalter

18.
Schalter für Sitzheizung

19.
Feststellbremse

BEDIENELEMENTE

1
24

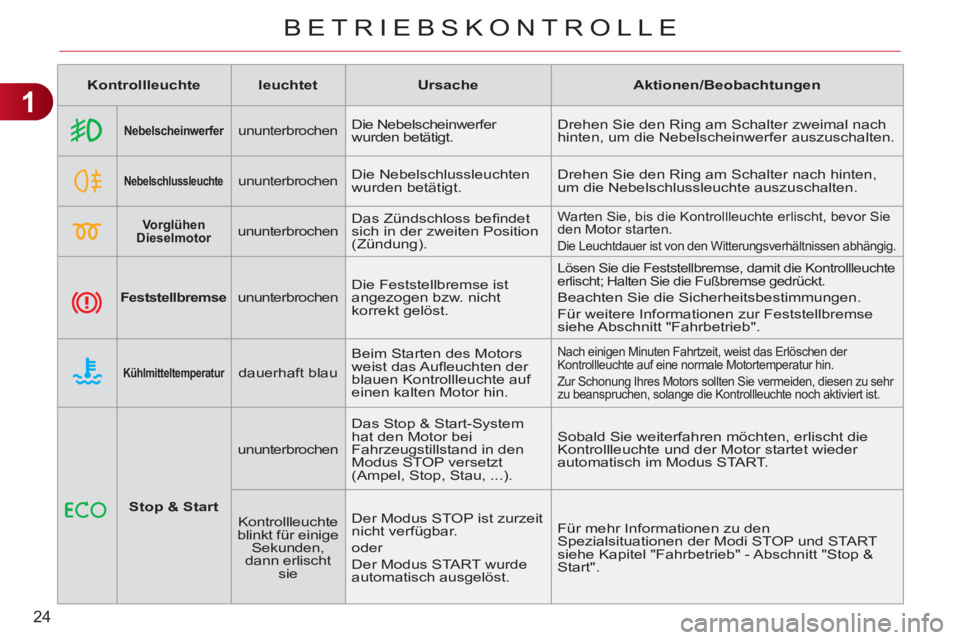

BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Nebelscheinwerfer



ununterbrochen
Die Nebelscheinwerfer
wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach
hinten, um die Nebelscheinwerfer auszuschalten.






Nebelschlussleuchte



ununterbrochen
Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach hinten,
um die Nebelschlussleuchte auszuschalten.






Vorglühen
Dieselmotor



ununterbrochen
Das Zündschloss befi ndet
sich in der zweiten Position
(Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie
den Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.






Feststellbremse



ununterbrochen
Die Feststellbremse ist
angezogen bzw. nicht
korrekt gelöst.
Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse
siehe Abschnitt "Fahrbetrieb".






Kühlmitteltemperatur


dauerhaft blau Beim Starten des Motors
weist das Aufl euchten der
blauen Kontrollleuchte auf
einen kalten Motor hin.
Nach einigen Minuten Fahrtzeit, weist das Erlöschen der
Kontrollleuchte auf eine normale Motortemperatur hin.
Zur Schonung Ihres Motors sollten Sie vermeiden, diesen zu sehr
zu beanspruchen, solange die Kontrollleuchte noch aktiviert ist.



Stop & Start




ununterbrochen

Das Stop & Start-System
hat den Motor bei
Fahrzeugstillstand in den
Modus STOP versetzt
(Ampel, Stop, Stau, ...). Sobald Sie weiterfahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.

Kontrollleuchte
blinkt für einige
Sekunden,
dann erlischt
sie Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den
Spezialsituationen der Modi STOP und START
siehe Kapitel "Fahrbetrieb" - Abschnitt "Stop &
Start".

2
41
MULTIFUNKTIONSBILDSCHIRME

Bildschirmanzeigen

Der Bildschirm liefert folgende Informa-
tionen:


- Uhrzeit,

- Datum,

- Außentemperatur (blinkt bei Glatt-
eisgefahr),

- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),

- Audiogeräte (Radio, CD, USB-
Anschluss, ...),

- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen oder Informationen
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Drücken
der Taste "ESC"
gelöscht werden. Vom Bedienfeld des Autoradios aus
können Sie:


)
durch Drücken der Taste "MENU"

zum Hauptmenü
gelangen,

)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

)
durch Drücken der Taste "MODE"

die Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,

)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,

)
durch Drücken der Taste "OK"
Ihre
Wahl bestätigen,
oder


)
durch Drücken der Taste "ESC"
den
laufenden Vorgang abbrechen.



Hauptmenü



)
Drücken Sie die Taste "MENU"
, um
zum Hauptmenü
zu gelangen:


- Audio-Funktionen,

- Bordcomputer (siehe Ende des
Kapitels),

- Benutzeranpassung-Konfi guration,

- Telefon (Freisprecheinrichtung).

)
Drücken Sie die Taste "
" oder "
",
um das gewünschte Menü auszu-
wählen und bestätigen Sie Ihre Wahl
durch Drücken der Taste "OK"
.

MONOCHROMBILDSCHIRM C Bedientasten
Menü "Audio-Funktionen"

Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt ha-
ben, können Sie die Funktionen des
Radios (RDS, REG, Radio Text) und
des CD-Players (Anspielen der Titel,
Zufallswiedergabe, CD-Wiederholung)
oder MP3-Players (USB-Anschluss) ak-
tivieren bzw. deaktivieren.
Einzelheiten zur Anwendung "Audio-
Funktionen" fi nden Sie im Abschnitt
"Audioanlage und Telematik" unter Au-
toradio.

3
55
BORDKOMFORT

)
Betätigen Sie den Hebel, der sich vorne am unteren
Ende der Lehne befi ndet, um diese zu lösen.

)
Stellen Sie die Lehne auf die niedrigste Stufe
ein.

)
Heben Sie die Lehne Stufe für Stufe an, bis Sie
die gewünschte Einstellung erreicht haben.
Um die Lehne in vertikaler Position einzustellen,
heben Sie diese an und drücken sie über den Druck-
punkt hinaus nach hinten.



Höhenverstellung der Kopfstütze


)
Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.

)
Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.

)
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze in die
Öffnungen der Rückenlehne ein.

)
Zum Tieferstellen drücken Sie
gleichzeitig auf die Arretierung A

und die Kopfstütze. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies
ist eine Sicherheitskomponente
bei einem Aufprall.

Bei richtiger Einstellung be-
fi ndet sich der obere Rand
der Kopfstütze in Höhe der
Schädeldecke.

Fahren Sie niemals mit ausge-
bauten Kopfstützen; sie müssen
an ihrem Platz und richtig einge-
stellt sein.

Einstellung der Armlehne
Weitere Einstellmöglichkeiten










Bedienung der Sitzheizung


)
Der Regler an der Seite jedes Vor-
dersitzes dient zum Einschalten und
Einstellen der gewünschten Heiz-
stufe:

0
: Aus

1
: Schwach

2
: Mittel

3
: Stark
Bei laufendem Motor können die
Vordersitze getrennt beheizt werden.

6
AUSSTAT TUNG
INNENAUSSTATTUNGVORN



1.
Sonnenblende

2.
Kinderüberwachungsspiegel

3.
Haltegriff mit Kleiderhaken

4.
Oberes Ablagefach
Einstellung des Duftspenders

5.
Ablagefach

6.
Beleuchtetes Handschuhfach

7.
Türstaufach

8.
Ablagefach an der Aussenseite des
Beifahrersitzes

9.
Kartenhalter

10.
12-Volt-Steckdose (max. 100 W)

11 .
USB-Anschluss/Klinkenstecker

12.
Dosenhalter

7

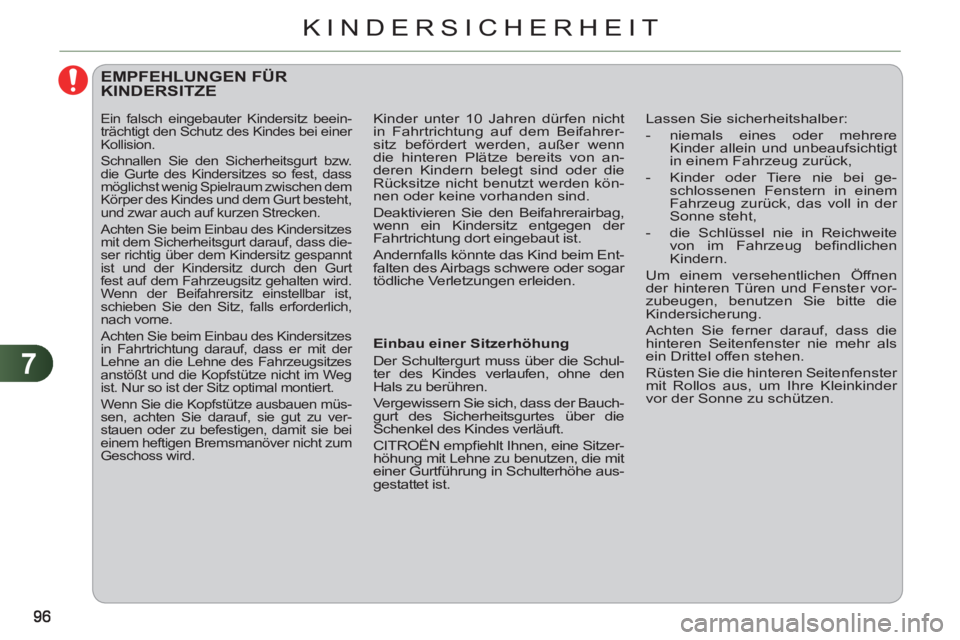

KINDERSICHERHEIT




EMPFEHLUNGEN FÜR KINDERSITZE


Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schul-
ter des Kindes verlaufen, ohne den
Hals zu berühren.
Vergewissern Sie sich, dass der Bauch-
gurt des Sicherheitsgurtes über die
Schenkel des Kindes verläuft.
CITROËN empfi ehlt Ihnen, eine Sitzer-
höhung mit Lehne zu benutzen, die mit
einer Gurtführung in Schulterhöhe aus-
gestattet ist. Lassen Sie sicherheitshalber:


- niemals eines oder mehrere
Kinder allein und unbeaufsichtigt
in einem Fahrzeug zurück,

- Kinder oder Tiere nie bei ge-
schlossenen Fenstern in einem
Fahrzeug zurück, das voll in der
Sonne steht,

- die Schlüssel nie in Reichweite
von im Fahrzeug befi ndlichen
Kindern.
Um einem versehentlichen Öffnen
der hinteren Türen und Fenster vor-
zubeugen, benutzen Sie bitte die
Kindersicherung.
Achten Sie ferner darauf, dass die
hinteren Seitenfenster nie mehr als
ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Ihre Kleinkinder
vor der Sonne zu schützen.


Ein falsch eingebauter Kindersitz beein-
trächtigt den Schutz des Kindes bei einer
Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
mit dem Sicherheitsgurt darauf, dass die-
ser richtig über dem Kindersitz gespannt
ist und der Kindersitz durch den Gurt
fest auf dem Fahrzeugsitz gehalten wird.
Wenn der Beifahrersitz einstellbar ist,
schieben Sie den Sitz, falls erforderlich,
nach vorne.
Achten Sie beim Einbau des Kindersitzes
in Fahrtrichtung darauf, dass er mit der
Lehne an die Lehne des Fahrzeugsitzes
anstößt und die Kopfstütze nicht im Weg
ist. Nur so ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen müs-
sen, achten Sie darauf, sie gut zu ver-
stauen oder zu befestigen, damit sie bei
einem heftigen Bremsmanöver nicht zum
Geschoss wird. Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrer-
sitz befördert werden, außer wenn
die hinteren Plätze bereits von an-
deren Kindern belegt sind oder die
Rücksitze nicht benutzt werden kön-
nen oder keine vorhanden sind.
Deaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder sogar
tödliche Verletzungen erleiden.

8

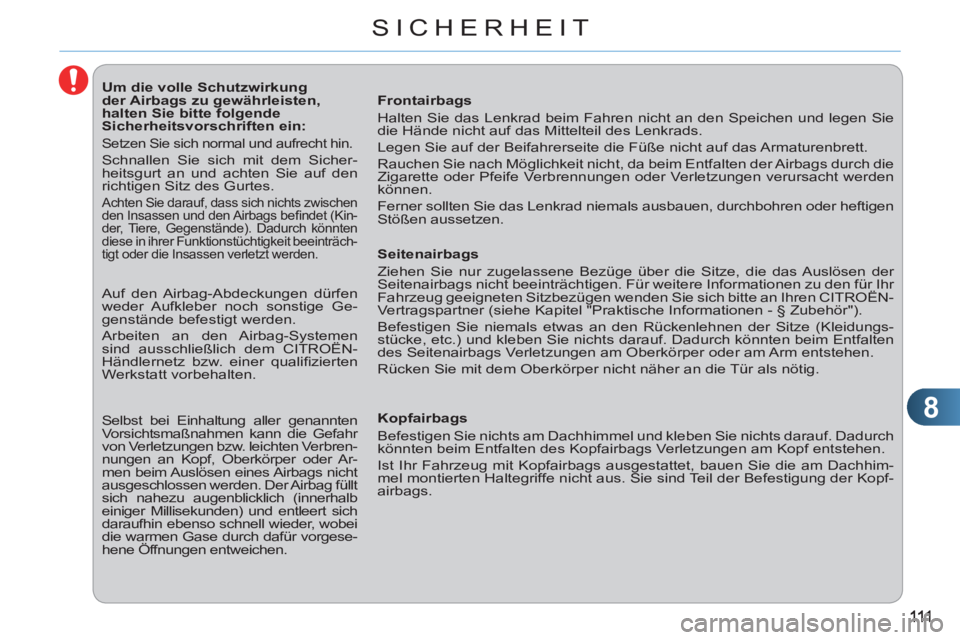

SICHERHEIT













Um die volle Schutzwirkung
der Airbags zu gewährleisten,
halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.

Schnallen Sie sich mit dem Sicher-
heitsgurt an und achten Sie auf den
richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befi ndet (Kin-
der, Tiere, Gegenstände). Dadurch könnten
diese in ihrer Funktionstüchtigkeit beeinträch-
tigt oder die Insassen verletzt werden.

Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie
die Hände nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden
können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen
Stößen aussetzen.



Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der
Seitenairbags nicht beeinträchtigen. Für weitere Informationen zu den für Ihr
Fahrzeug geeigneten Sitzbezügen wenden Sie sich bitte an Ihren CITROËN-
Vertragspartner (siehe Kapitel "Praktische Informationen - § Zubehör").
Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungs-
stücke, etc.) und kleben Sie nichts darauf. Dadurch könnten beim Entfalten
des Seitenairbags Verletzungen am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.

Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Kopfairbags Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopfairbags ausgestattet, bauen Sie die am Dachhim-
mel montierten Haltegriffe nicht aus. Sie sind Teil der Befestigung der Kopf-
airbags.
Auf den Airbag-Abdeckungen dürfen
weder Aufkleber noch sonstige Ge-
genstände befestigt werden.
Arbeiten an den Airbag-Systemen
sind ausschließlich dem CITROËN-
Händlernetz bzw. einer qualifi zierten
Werkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten Verbren-
nungen an Kopf, Oberkörper oder Ar-
men beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt
sich nahezu augenblicklich (innerhalb
einiger Millisekunden) und entleert sich
daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgese-
hene Öffnungen entweichen.

11
146
PRAKTISCHE TIPPS

Austausch der integrierten
seitlichen Zusatzblinker
Einen Ersatzblinker erhalten Sie im CITROËN
Händlernetz oder bei einer qualifi zierten Werkstatt.



)
Setzen Sie seitlich des Zusatzblinkers
einen Schraubenzieher an.

)
Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Beim Ausbau:


- achten Sie darauf, den Lack Ihres
Fahrzeugs nicht mit dem Schrau-
benzieher zu beschädigen,

- vergewissern Sie sich, das weder
Kabel noch Stecker ins Innere des
Kotfl ügels rutschen.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Wenn Sie beim Austausch Schwierig-
keiten haben sollten, können Sie sich
auch an das CITROËN-Händlernetz
oder eine qualifi zierten Werkstatt.









Austausch der Glühlampen der
Nebelscheinwerfer
Eine Ersatzglühlampe erhalten Sie im
CITROËN-Händlernetz oder bei einer
qualifi zierten Werkstatt.


)

Schutzgitter, dass sich unterhalb des
Nebelscheinwerfers befi ndet, entfernen.

)
Klemmen Sie den Steckverbinder
der Lampe ab, indem Sie auf die
Federzunge drücken.

)
Entfernen Sie die Lampenfassung,
indem Sie auf die zwei Klammern
drücken (oben und unten).
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Sollten Sie Schwierigkeiten beim
Austausch dieser Lampen ha-
ben, können Sie sich auch an das
CITROËN-Händlernetz oder eine
qualifi zierte Werkstatt wenden.
