Sterowane hydraulicznie
Przedni
Zmiany lub naprawy układu zasilania wykonane niewłaściwie, bez uwzględnienia
charakterystyk technicznych układu, mogą spowodować uszkodzenia w funkcjonowaniu
z ryzykiem pożaru.
UWAGA
Wtrysk elektroniczny Multipoint sekwencyjny fazowy sterowany elektronicznie z turbo intercooler
ZASILANIE
1.4 Turbo Multi Air
Zasilanie
Sześć biegów do jazdy do przodu plus bieg wsteczny z synchronizatorami
do włączania biegów do jazdy do przodu i biegu wstecznego
PRZENIESIENIE NAPĘDU
1.4 Turbo Multi Air
Skrzynia biegów
Sprzęgło
Napęd

Zębnik z listwą zębatą ze wspomaganiem elektrycznym
11
Tarczowe samoczynnie chłodzone
Tarczowe
Sterowany dźwignią ręczną, działający na hamulce tylne
209
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Oś skrętna połączona z kołami
Niezależne zawieszenie kół typu Mc Pherson z drążkiem stabilizatora
HAMULCE
Hamulce: przednie
tylne
Hamulec ręczny
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
ZAWIESZENIA
Przednie
Tylne
UKŁAD KIEROWNICZY
Typ
Średnica skrętu kół (min. promień skrętu) m

F0U183Abrys. 179
KOŁA
OBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu. Opony
bezdętkowe
Tubeless radialne. W „Wyciągu ze świadectwa
homologacji” podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku ewentualnych
rozbieżności pomiędzy „Instrukcją obsługi” i „Wyciągiem
ze świadectwa homologacji” należy wziąć pod uwagę
wyłącznie te przedstawione w tym ostatnim.
Aby zapewnić bezpieczną jazdę niezbędne jest, aby
samochód wyposażony był w opony tej samej marki
i tego samego typu na wszystkich kołach.
OSTRZEŻENIE W oponach bezdętkowych Tubeless nie
stosować dętek.
USTAWIENIE KÓŁ
Zbieżność przednia całkowita: +1 ±1 mm
Zbieżność tylna całkowita: +1,7 ±2 mm
Wartości odnoszą się do samochodu gotowego
do jazdy.PRAWIDŁOWY ODCZYT OZNACZENIA
NA OPONIE rys. 179Przykład: 205/45 R17” 88V
205 = Szerokość nominalna (S, odległość w mm między
bokami).
45 = Stosunek wysokości/szerokości (H/S)
w procentach.
R = Opony radialne.
17 = Średnica obręczy w calach (Ø).
88 = Wskaźnik obciążenia (nośność)
V = Wskaźnik prędkości maksymalnej.
210
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

211
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
W= do 270 km/h.
Y= do 300 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Wskaźnik prędkości maksymalnej
Wskaźnik prędkości maksymalnej opon zimowych
Wskaźnik obciążenia (nośność)

212
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
PRAWIDŁOWE ODCZYTANIE
OZNACZENIA OBRĘCZY rys. 179
Przykład: 7J x 17 ET39
7 = szerokość obręczy w calach 1.
J = profil krawędzi (występ boczny, na którym
powinno opierać się obrzeże opony)
2.
17 = średnica osadzenia w calach (odpowiada
średnicy osadzenia opony, która ma być
montowana)
3= Ø.
ET39 = osadzenie koła (odległość pomiędzy
płaszczyzną oparcia tarczy/obręczy i osią
obręczy koła).OPONY RIM ZABEZPIECZAJĄCE
OBRĘCZ rys. 180
W przypadku użycia kołpaków kół
zintegrowanych (dla wersji/rynku, gdzie
przewidziano) mocowanych (za pomocą sprężyn)
na obręczy stalowej i opony nie z pierwszego
zainstalowania, zakupionej wyposażonej w „Rim
Protector ” NIE montować kołpaka koła. Użycie
opon i kołpaków kół nieodpowiednich może
spowodować niespodziewany spadek ciśnienia
w oponie.
UWAGA
F0U195Abrys. 180

213
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Wersja Obręcze (**) Opony na wyposażeniu
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Opona, na którą nie można zakładać łańcuchów
(**) Dla rozstawu śrub 100 mm i śrub M12 x 1,5 używać tylko kół przewidzianych dla tego samochodu.
CIŚNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
Opony Z średnim obciążeniem Z pełnym obciążeniem
Przednie Tylne Przednie Tylne
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
W oponach nagrzanych wartość ciśnienia powinna być większa +0,3 bara w stosunku do wymaganej wartości. Ponownie sprawdzić wartość
ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
W przypadku jazdy z prędkością powyżej 160 km/h, napompować opony do wartości przewidzianych jak dla pełnego
obciążenia.
W obecności systemu T.P.M.S. wartości ciśnienia powinny być większe o +0,1 bara w stosunku do wymaganej wartości.

214
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
rys. 181F0U184Ab
Wersja A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
OSTRZEŻENIE W zależności od wymiaru obręczy/opon, możliwe są niewielkie zmiany pomiaru.
WYMIARY
Wymiary podane są w mm i odnoszą
się do samochodu posiadającego opony
z wyposażenia.
Wysokość jest mierzona przy
samochodzie bez obciążenia.
Objętość bagażnika
Objętość w samochodzie
nieobciążonym
(norma V.D.A.) ...........................275 dm
3
Pojemność przy złożonych
tylnych oparciach
i siedzeniach ............................1030 dm
3

215
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
1185
480
950
850
1665
50

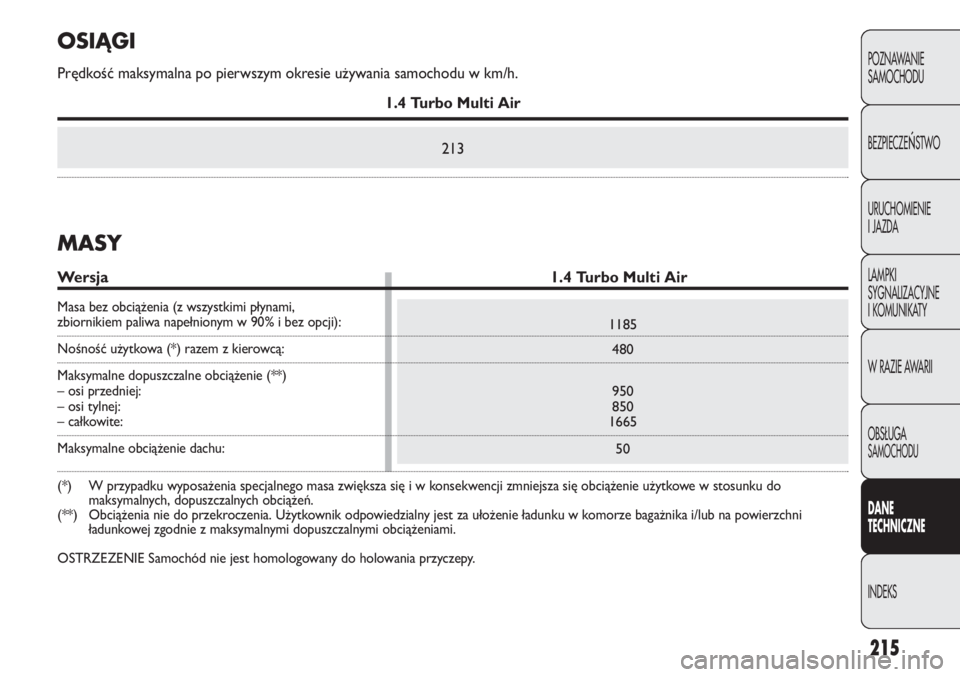

OSIĄGI
