2011 Seat Altea XL Manual do proprietário (in Portuguese)

55
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
AlteaXL_PT.book Seite 55 Freitag, 10. September 2010 11:31 11

56

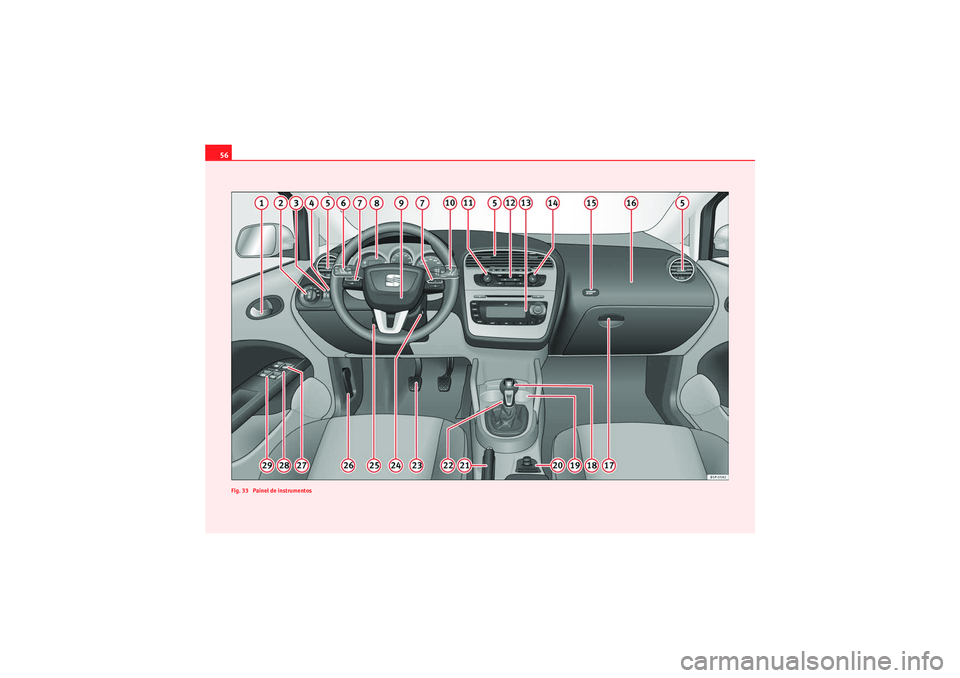

Fig. 33 Painel de instrumentosAlteaXL_PT.book Seite 56 Freitag, 10. September 2010 11:31 11

Posto de condução57
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

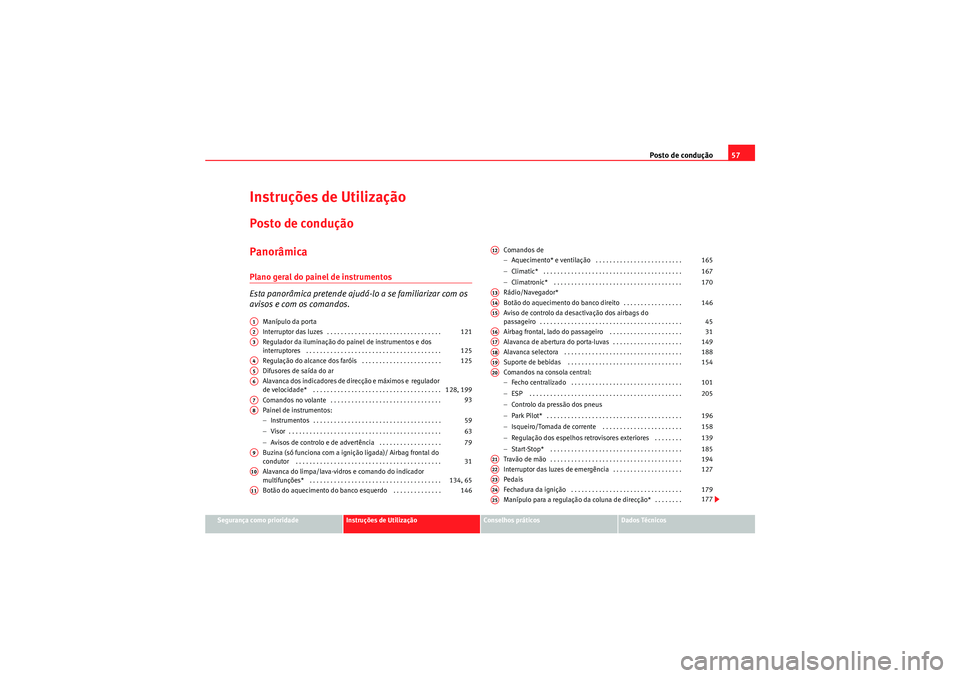

Instruções de UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a se familiarizar com os
avisos e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da iluminação do painel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Alavanca dos indicadores de direcção e máximos e regulador
de velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos no volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
−Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Avisos de controlo e de advertência . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a ignição ligada)/ Airbag frontal do
condutor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Botão do aquecimento do banco esquerdo . . . . . . . . . . . . . . Comandos de
−
Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio/Navegador*
Botão do aquecimento do banco direito . . . . . . . . . . . . . . . . .
Aviso de controlo da desactivação dos airbags do
passageiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontal, lado do passageiro . . . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte de bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos na consola central:
− Fecho centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controlo da pressão dos pneus
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Isqueiro/Tomada de corrente . . . . . . . . . . . . . . . . . . . . . . .
− Regulação dos espelhos retrovisores exteriores . . . . . . . .
− Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor das luzes de emergência . . . . . . . . . . . . . . . . . . . .
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manípulo para a regulação da coluna de direcção* . . . . . . . .
A1A2
121
A3
125
A4
125
A5A6
128, 199
A7
93
A8
59
63
79
A9
31
A10
134, 65
A11
146
A12
165
167
170
A13A14
146
A15
45
A16
31
A17
149
A18
188
A19
154
A20
101
205
196
158
139
185
A21
194
A22
127
A23A24
179
A25
177
AlteaXL_PT.book Seite 57 Freitag, 10. September 2010 11:31 11

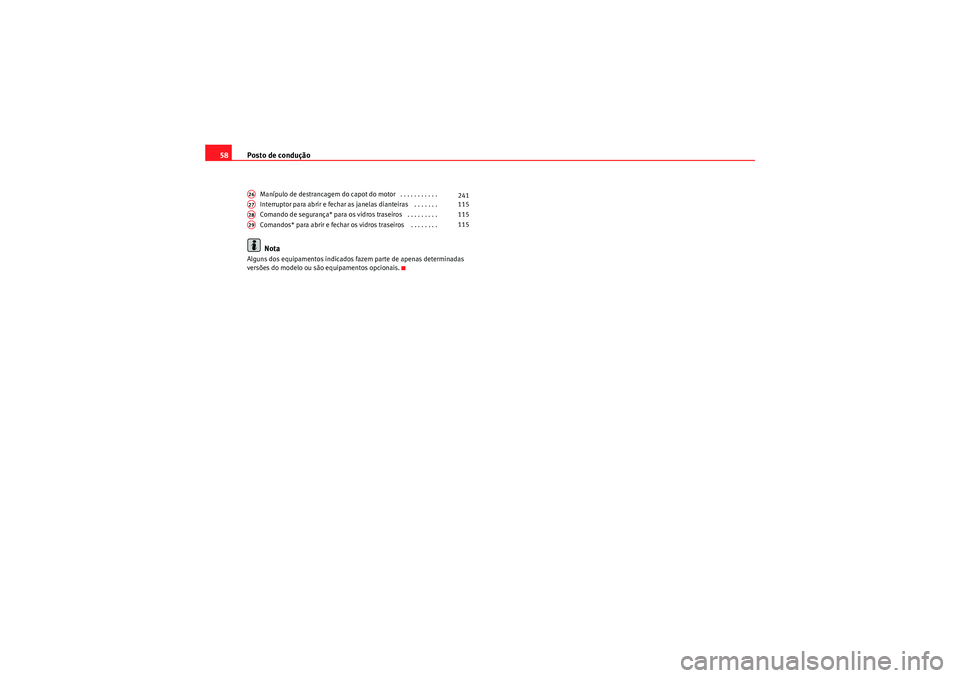

Posto de condução
58
Manípulo de destrancagem do capot do motor . . . . . . . . . . .
Interruptor para abrir e fechar as janelas dianteiras . . . . . . .
Comando de segurança* para os vidros traseiros . . . . . . . . .
Comandos* para abrir e fechar os vidros traseiros . . . . . . . .Nota
Alguns dos equipamentos indicados fazem parte de apenas determinadas
versões do modelo ou são equipamentos opcionais.A26
241
A27
115
A28
115
A29
115
AlteaXL_PT.book Seite 58 Freitag, 10. September 2010 11:31 11

Posto de condução59
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

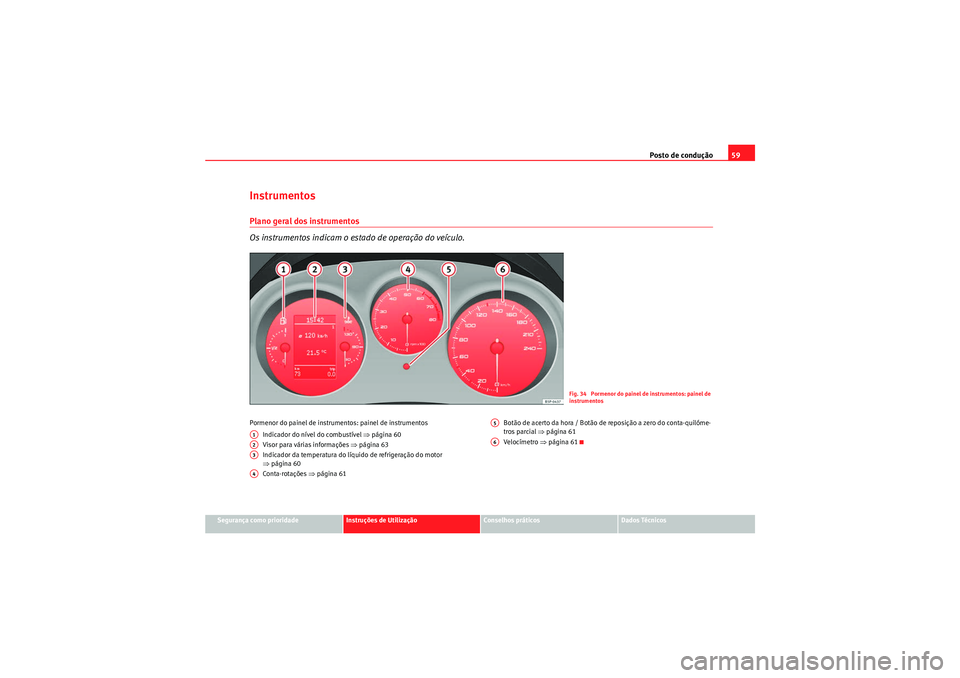

InstrumentosPlano geral dos instrumentos
Os instrumentos indicam o estado de operação do veículo.Pormenor do painel de instrumentos: painel de instrumentos
Indicador do nível do combustível ⇒página 60
Visor para várias informações ⇒página 63
Indicador da temperatura do líquido de refrigeração do motor
⇒ página 60
Conta-rotações ⇒página 61 Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial
⇒página 61
Ve loc ím e tr o ⇒página 61
Fig. 34 Pormenor do painel de instrumentos: painel de
instrumentos
A1A2A3A4
A5A6
AlteaXL_PT.book Seite 59 Freitag, 10. September 2010 11:31 11

Posto de condução
60Indicador do nível do depósito de combustível
z e aviso de
reservaPainel de instrumentos: indicador do nível do depósito de combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 35 (seta), acende-se
uma luz de advertência e soa um sinal sonoro para avisá-lo que deve abas-
tecer . Nessa altura ainda restam 7 litros.
No visor do painel de instrumentos aparece a mensagem
3) DEVE ABASTECER
AUTONOMIA [XXX] *
Indicador de temperatura do líquido de refrigeração do motor
v
O indicador mostra a temperatura do líquido de refrigera-
çãodo do motor
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 36 .
Ponteiro na zona normal
Numa condução normal o ponteiro deve rá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no visor* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de adver tência, acende-se a luz de adver tência*
⇒ página 79, fig. 50 . No visor do painel de instrumentos aparece uma
3)Em função da versão do modelo
Fig. 35 Painel de instru-
mentos: indicador do
nível do depósito de
combustível
Fig. 36 Painel de instru-
mentos: indicador da
temperatura do líquido de
refrigeração do motor
AAAB
AC
A2
AlteaXL_PT.book Seite 60 Freitag, 10. September 2010 11:31 11

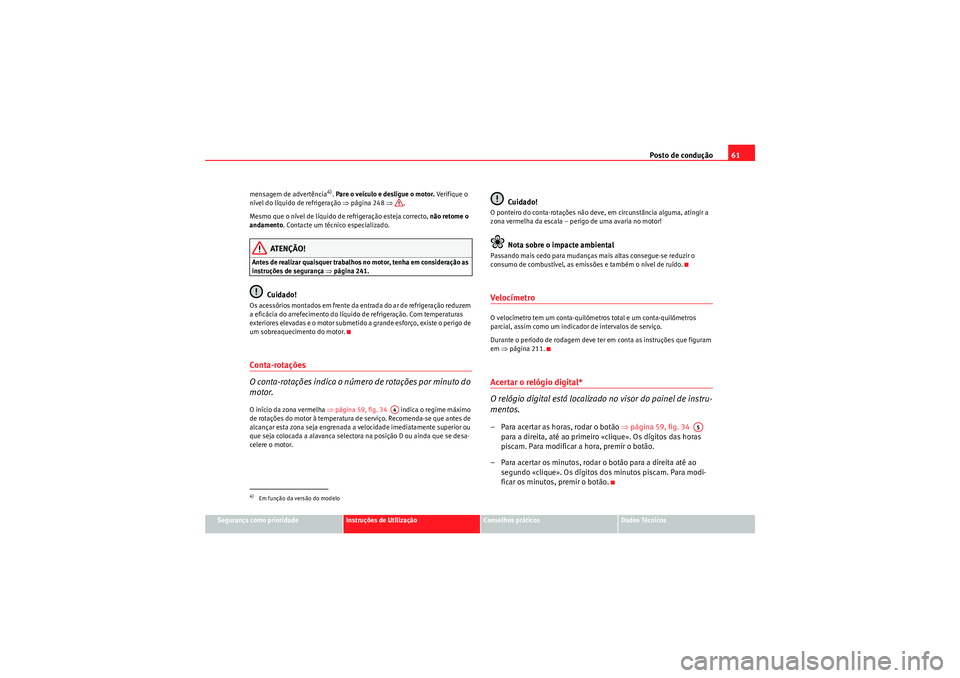

Posto de condução61
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
mensagem de advertência
4).
Pare o veículo e desligue o motor. Ve r if ique o
nível do líquido de refrigeração ⇒página 248 ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no motor, tenha em consideração as
instruções de segurança ⇒página 241.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número de rotações por minuto do
motor.O início da zona vermelha ⇒página 59, fig. 34 indica o regime máximo
de rotações do motor à temperatura de serviço. Recomenda-se que antes de
alcançar esta zona seja engrenada a velocidade imediatamente superior ou
que seja colocada a alavanca selectora na posição D ou ainda que se desa-
celere o motor.
Cuidado!
O ponteiro do conta-rotações não deve, em circunstância alguma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
Passando mais cedo para mudanças mais altas consegue-se reduzir o
consumo de combustível, as emissões e também o nível de ruído.VelocímetroO velocímetro tem um conta-quilómetros total e um conta-quilómetros
parcial, assim como um indicador de intervalos de serviço.
Durante o período de rodagem deve ter em conta as instruções que figuram
em ⇒página 211.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão ⇒página 59, fig. 34
para a direita, até ao primeiro «clique». Os dígitos das horas
piscam. Para modificar a hora, premir o botão.
– Para acertar os minutos, rodar o botão para a direita até ao segundo «clique». Os dígitos dos minutos piscam. Para modi-
ficar os minutos, premir o botão.
4)Em função da versão do modelo
A4
A5
AlteaXL_PT.book Seite 61 Freitag, 10. September 2010 11:31 11

Posto de condução

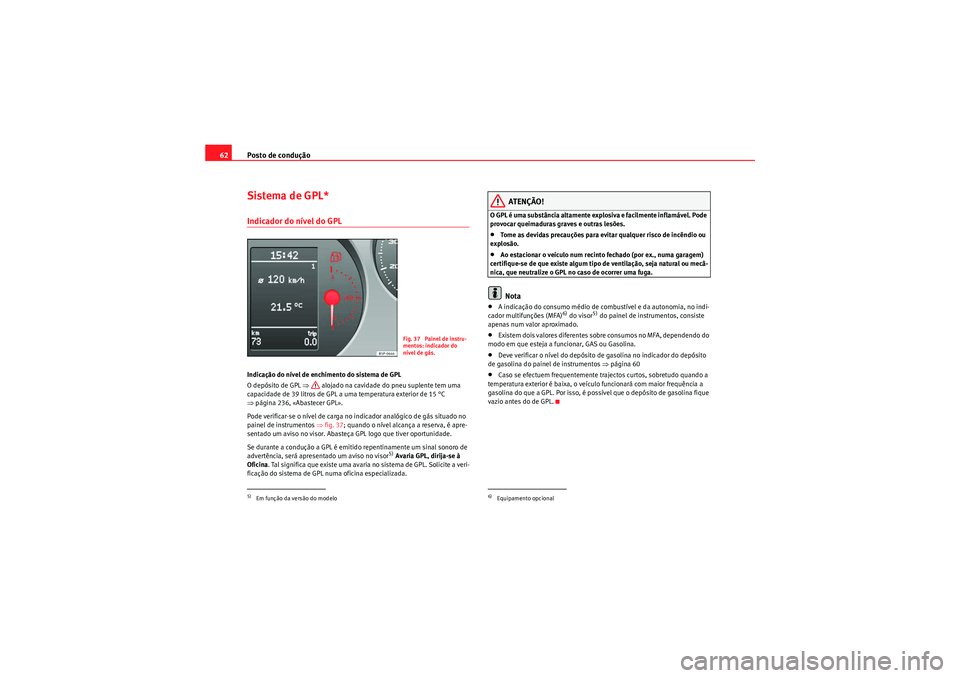

62Sistema de GPL*Indicador do nível do GPLIndicação do nível de enchimento do sistema de GPL
O depósito de GPL ⇒ alojado na cavidade do pneu suplente tem uma
capacidade de 39 litros de GPL a uma temperatura exterior de 15 °C
⇒ página 236, «Abastecer GPL».
Pode verificar-se o nível de carga no indicador analógico de gás situado no
painel de instrumentos ⇒fig. 37 ; quando o nível alcança a reserva, é apre-
sentado um aviso no visor. Abasteça GPL logo que tiver oportunidade.
Se durante a condução a GPL é emitido repentinamente um sinal sonoro de
advertência, será apresentado um aviso no visor
5) Avaria GPL, dirija-se à
Oficina . Tal significa que existe uma avaria no sistema de GPL. Solicite a veri-
ficação do sistema de GPL numa oficina especializada.
ATENÇÃO!
O GPL é uma substância altamente explosiva e facilmente inflamável. Pode
provocar queimaduras graves e outras lesões.•Tome as devidas precauções para evitar qualquer risco de incêndio ou
explosão.•Ao estacionar o veículo num recinto fechado (por ex., numa garagem)
certifique-se de que existe algum tipo de ventilação, seja natural ou mecâ-
nica, que neutralize o GPL no caso de ocorrer uma fuga.Nota
•A indicação do consumo médio de combustível e da autonomia, no indi-
cador multifunções (MFA)
6) do visor
5) do painel de instrumentos, consiste
apenas num valor aproximado.
•Existem dois valores diferentes sobre consumos no MFA, dependendo do
modo em que esteja a funcionar, GAS ou Gasolina.•Deve verificar o nível do depósito de gasolina no indicador do depósito
de gasolina do painel de instrumentos ⇒ página 60•Caso se efectuem frequentemente trajectos curtos, sobretudo quando a
temperatura exterior é baixa, o veículo funcionará com maior frequência a
gasolina do que a GPL. Por isso, é possível que o depósito de gasolina fique
vazio antes do de GPL.
5)Em função da versão do modelo
Fig. 37 Painel de instru-
mentos: indicador do
nível de gás.
6)Equipamento opcional
