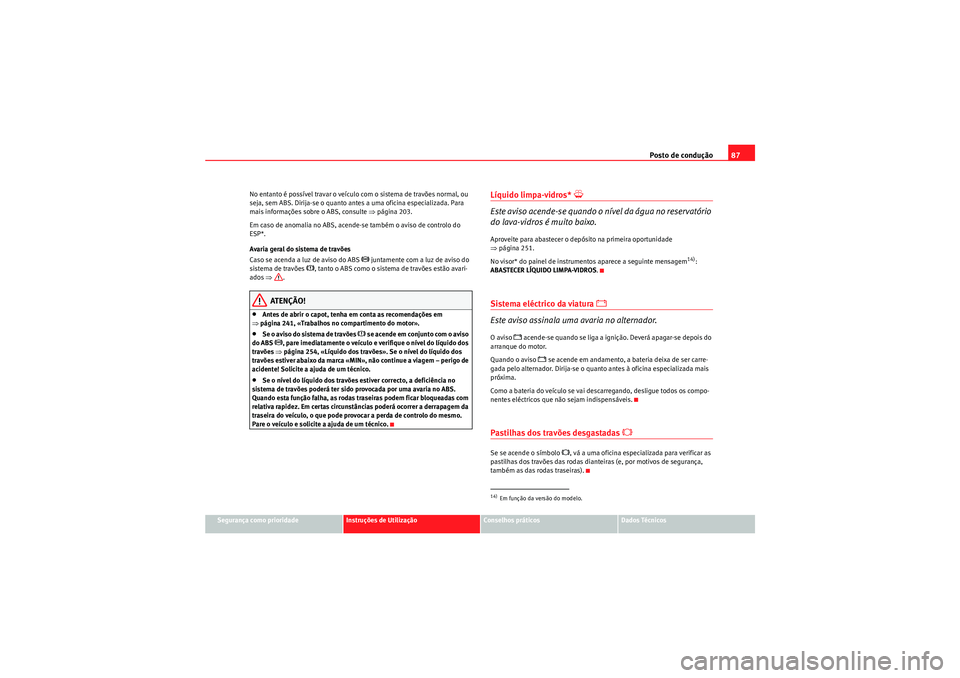

Posto de condução87
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
No entanto é possível travar o veículo com o sistema de travões normal, ou
seja, sem ABS. Dirija-se o quanto antes a uma oficina especializada. Para
mais informações sobre o ABS, consulte
⇒página 203.
Em caso de anomalia no ABS, acende-se também o aviso de controlo do
ESP*.
Avaria geral do sistema de travões
Caso se acenda a luz de aviso do ABS
J juntamente com a luz de aviso do
sistema de travões
H, tanto o ABS como o sistema de travões estão avari-
ados ⇒ .
ATENÇÃO!
•Antes de abrir o capot, tenha em conta as recomendações em
⇒ página 241, «Trabalhos no compartimento do motor».•Se o aviso do sistema de travões
H s e acend e em conjunto com o avis o
do ABS
J, pare imediatamente o veículo e verifique o nível do líquido dos
travões ⇒página 254, «Líquido dos travões». Se o nível do líquido dos
travões estiver abaixo da marca «MIN», não continue a viagem – perigo de
acidente! Solicite a ajuda de um técnico.
•Se o nível do líquido dos travões estiver correcto, a deficiência no
sistema de travões poderá ter sido provocada por uma avaria no ABS.
Quando esta função falha, as rodas traseiras podem ficar bloqueadas com
relativa rapidez. Em certas circunstâncias poderá ocorrer a derrapagem da
traseira do veículo, o que pode provocar a perda de controlo do mesmo.
Pare o veículo e solicite a ajuda de um técnico.
Líquido limpa-vidros*
Y
Este aviso acende-se quando o nível da água no reservatório
do lava-vidros é muito baixo.Aproveite para abastecer o depósito na primeira oportunidade
⇒ página 251.
No visor* do painel de instrumentos aparece a seguinte mensagem
14):
ABASTECER LÍQUIDO LIMPA-VIDROS .
Sistema eléctrico da viatura
F
Este aviso assinala uma avaria no alternador.
O aviso
F acende-se quando se liga a ignição. Deverá apagar-se depois do
arranque do motor.
Quando o aviso
F se acende em andamento, a bateria deixa de ser carre-
gada pelo alternador. Dirija-se o quanto antes à oficina especializada mais
próxima.
Como a bateria do veículo se vai descarregando, desligue todos os compo-
nentes eléctricos que não sejam indispensáveis.
Pastilhas dos travões desgastadas
I
Se se acende o símbolo
I, vá a uma oficina especializada para verificar as
pastilhas dos travões das rodas dianteiras (e, por motivos de segurança,
também as das rodas traseiras).
14)Em função da versão do modelo.
AlteaXL_PT.book Seite 87 Freitag, 10. September 2010 11:31 11

Posto de condução

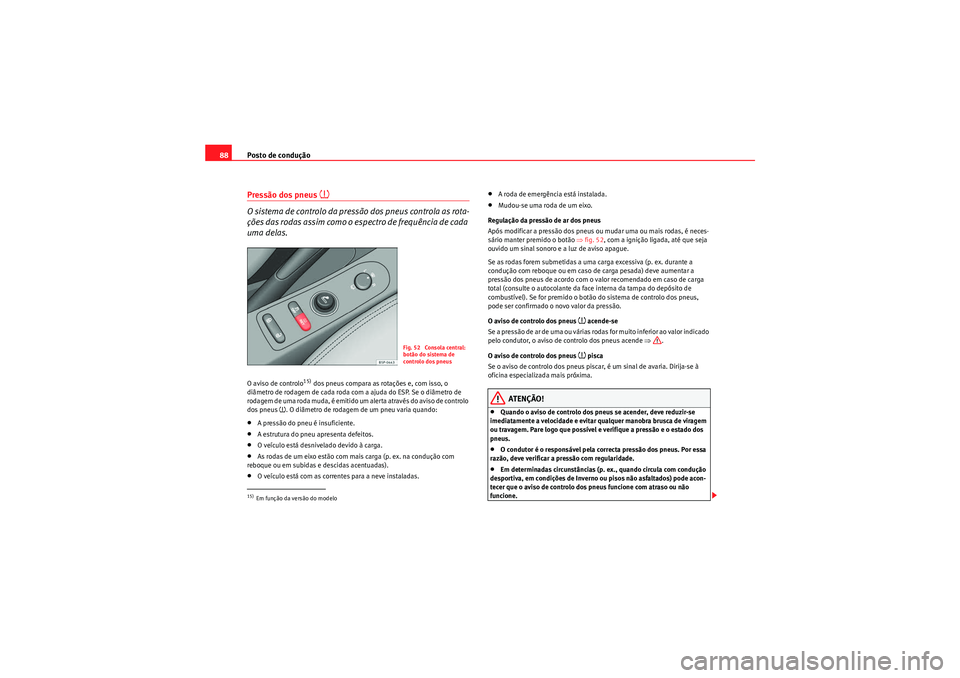

88Pressão dos pneus
~
O sistema de controlo da pressão dos pneus controla as rota-
ções das rodas assim como o espectro de frequência de cada
uma delas.O aviso de controlo
15) dos pneus compara as rotações e, com isso, o
diâmetro de rodagem de cada roda com a ajuda do ESP. Se o diâmetro de
rodagem de uma roda muda, é emitido um alerta através do aviso de controlo
dos pneus ~. O diâmetro de rodagem de um pneu varia quando:
•A pressão do pneu é insuficiente.•A estrutura do pneu apresenta defeitos.•O veículo está desnivelado devido à carga.•As rodas de um eixo estão com mais carga (p. ex. na condução com
reboque ou em subidas e descidas acentuadas).•O veículo está com as correntes para a neve instaladas.
•A roda de emergência está instalada.•Mudou-se uma roda de um eixo.
Regulação da pressão de ar dos pneus
Após modificar a pressão dos pneus ou mudar uma ou mais rodas, é neces-
sário manter premido o botão ⇒fig. 52, com a ignição ligada, até que seja
ouvido um sinal sonoro e a luz de aviso apague.
Se as rodas forem submetidas a uma carga excessiva (p. ex. durante a
condução com reboque ou em caso de carga pesada) deve aumentar a
pressão dos pneus de acordo com o valor recomendado em caso de carga
total (consulte o autocolante da face interna da tampa do depósito de
combustível). Se for premido o botão do sistema de controlo dos pneus,
pode ser confirmado o novo valor da pressão.
O aviso de controlo dos pneus
~ acende-se
Se a pressão de ar de uma ou várias rodas for muito inferior ao valor indicado
pelo condutor, o aviso de controlo dos pneus acende ⇒.
O aviso de controlo dos pneus ~ pisca
Se o aviso de controlo dos pneus piscar, é um sinal de avaria. Dirija-se à
oficina especializada mais próxima.
ATENÇÃO!
•Quando o aviso de controlo dos pneus se acender, deve reduzir-se
imediatamente a velocidade e evitar qualquer manobra brusca de viragem
ou travagem. Pare logo que possível e verifique a pressão e o estado dos
pneus.•O condutor é o responsável pela correcta pressão dos pneus. Por essa
razão, deve verificar a pressão com regularidade.•Em determinadas circunstâncias (p. ex., quando circula com condução
desportiva, em condições de Inverno ou pisos não asfaltados) pode acon-
tecer que o aviso de controlo dos pneus funcione com atraso ou não
funcione.
15)Em função da versão do modelo
Fig. 52 Consola central:
botão do sistema de
controlo dos pneus
AlteaXL_PT.book Seite 88 Freitag, 10. September 2010 11:31 11

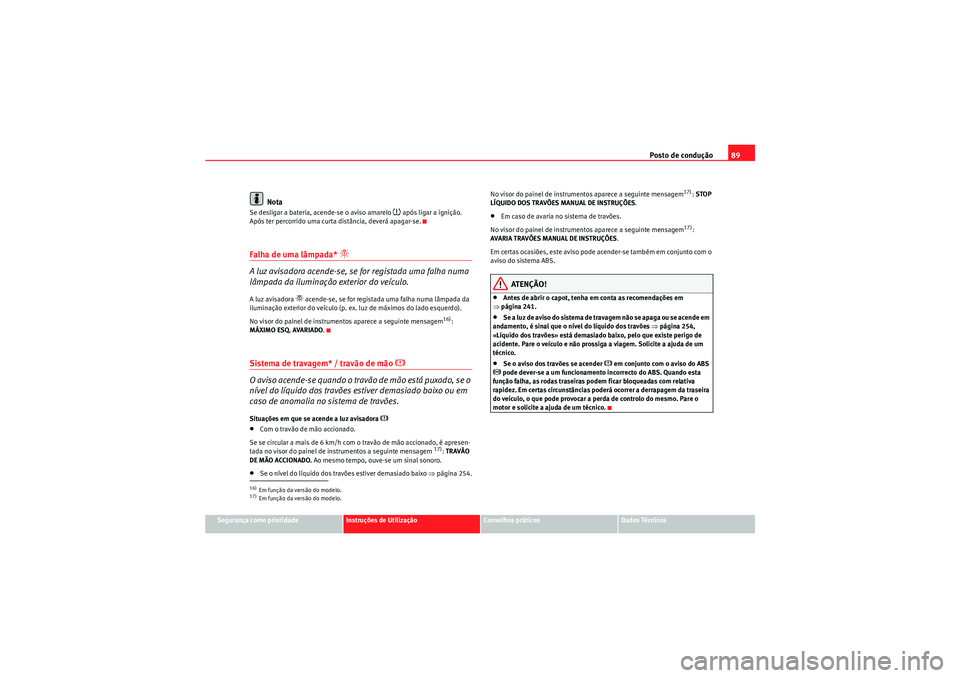

Posto de condução89
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Nota
Se desligar a bateria, acende-se o aviso amarelo
~ após ligar a ignição.
Após ter percorrido uma curta distância, deverá apagar-se.
Falha de uma lâmpada*

A luz avisadora acende-se, se for registada uma falha numa
lâmpada da iluminação exterior do veículo.A luz avisadora
 acende-se, se for registada uma falha numa lâmpada da
iluminação exterior do veículo (p. ex. luz de máximos do lado esquerdo).
No visor do painel de instrumentos aparece a seguinte mensagem
16):
MÁXIMO ESQ. AVARIADO .
Sistema de travagem* / travão de mão
H
O aviso acende-se quando o travão de mão está puxado, se o
nível do líquido dos travões estiver demasiado baixo ou em
caso de anomalia no sistema de travões.
Situações em que se acende a luz avisadora
H
•Com o travão de mão accionado.
Se se circular a mais de 6 km/h com o travão de mão accionado, é apresen-
tada no visor do painel de instrumentos a seguinte mensagem
17): TRAVÃO
DE MÃO ACCIONADO. Ao mesmo tempo, ouve-se um sinal sonoro.
•Se o nível do líquido dos travões estiver demasiado baixo ⇒ página 254.No visor do painel de instrumentos aparece a seguinte mensagem
17):
STOP
LÍQUIDO DOS TRAVÕES MANUAL DE INSTRUÇÕES .
•Em caso de avaria no sistema de travões.
No visor do painel de instrumentos aparece a seguinte mensagem
17):
AVARIA TRAVÕES MANUAL DE INSTRUÇÕES .
Em certas ocasiões, este aviso pode acender-se também em conjunto com o
aviso do sistema ABS.
ATENÇÃO!
•Antes de abrir o capot, tenha em conta as recomendações em
⇒ página 241.•Se a luz de aviso do sistema de trav agem não se apaga ou se acende em
andamento, é sinal que o nível do líquido dos travões ⇒página 254,
«Líquido dos travões» está demasiado baixo, pelo que existe perigo de
acidente. Pare o veículo e não prossiga a viagem. Solicite a ajuda de um
técnico.•Se o aviso dos travões se acender
H em conjunto com o aviso do ABS
J pode dever-se a um funcionamento incorrecto do ABS. Quando esta
função falha, as rodas traseiras podem ficar bloqueadas com relativa
rapidez. Em certas circunstâncias poderá ocorrer a derrapagem da traseira
do veículo, o que pode provocar a perda de controlo do mesmo. Pare o
motor e solicite a ajuda de um técnico.
16)Em função da versão do modelo.17)Em função da versão do modelo.
AlteaXL_PT.book Seite 89 Freitag, 10. September 2010 11:31 11

Posto de condução

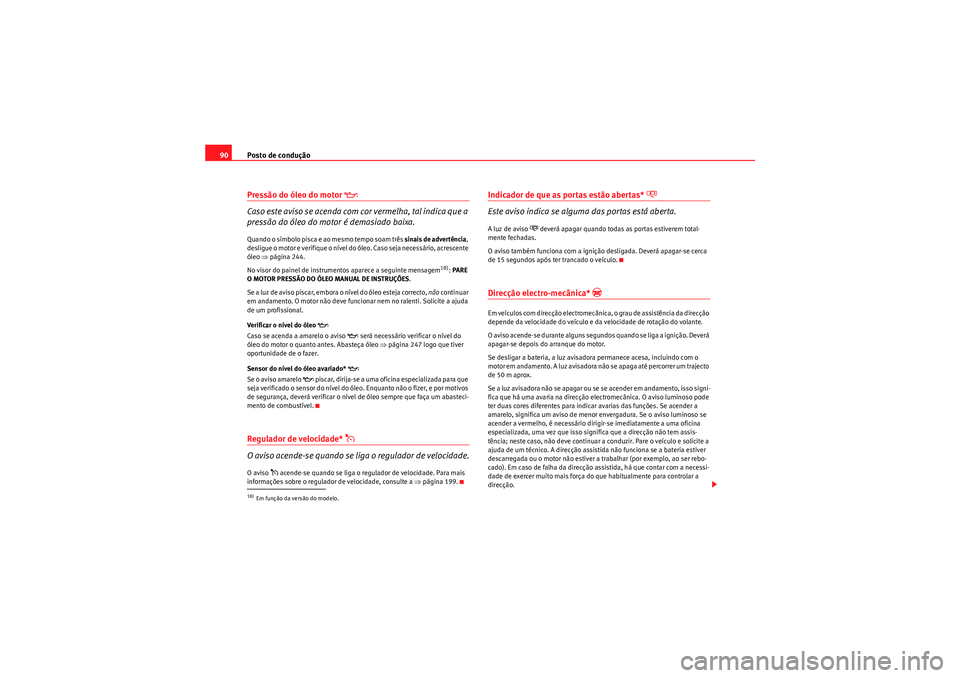

90Pressão do óleo do motor
E
Caso este aviso se acenda com cor vermelha, tal indica que a
pressão do óleo do motor é demasiado baixa.Quando o símbolo pisca e ao mesmo tempo soam três sinais de advertência,
desligue o motor e verifique o nível do óleo. Caso seja necessário, acrescente
óleo ⇒página 244.
No visor do painel de instrumentos aparece a seguinte mensagem
18): PARE
O MOTOR PRESSÃO DO ÓLEO MANUAL DE INSTRUÇÕES .
S e a l u z d e a v is o p is ca r, e m b o r a o n í v e l d o ó l e o e s t e ja co r r e c t o , não continuar
em andamento. O motor não deve funcionar nem no ralenti. Solicite a ajuda
de um profissional.
Verificar o nível do óleo
E
Caso se acenda a amarelo o aviso
E será necessário verificar o nível do
óleo do motor o quanto antes. Abasteça óleo ⇒página 247 logo que tiver
oportunidade de o fazer.
Sensor do nível do óleo avariado* E
Se o aviso amarelo
E piscar, dirija-se a uma oficina especializada para que
seja verificado o sensor do nível do óleo. Enquanto não o fizer, e por motivos
de segurança, deverá verificar o nível de óleo sempre que faça um abasteci-
mento de combustível.
Regulador de velocidade*

O aviso acende-se quando se liga o regulador de velocidade.O aviso
 acende-se quando se liga o regulador de velocidade. Para mais
informações sobre o regulador de velocidade, consulte a ⇒página 199.
Indicador de que as portas estão abertas*
o
Este aviso indica se alguma das portas está aberta.A luz de aviso
o deverá apagar quando todas as portas estiverem total-
mente fechadas.
O aviso também funciona com a ignição desligada. Deverá apagar-se cerca
de 15 segundos após ter trancado o veículo.
Direcção electro-mecânica*

Em veículos com direcção electromecânica, o grau de assistência da direcção
depende da velocidade do veículo e da velocidade de rotação do volante.
O aviso acende-se durante alguns segundos quando se liga a ignição. Deverá
apagar-se depois do arranque do motor.
Se desligar a bateria, a luz avisadora permanece acesa, incluindo com o
motor em andamento. A luz avisadora não se apaga até percorrer um trajecto
de 50 m aprox.
Se a luz avisadora não se apagar ou se se acender em andamento, isso signi-
fica que há uma avaria na direcção electromecânica. O aviso luminoso pode
ter duas cores diferentes para indicar avarias das funções. Se acender a
amarelo, significa um aviso de menor envergadura. Se o aviso luminoso se
acender a vermelho, é necessário dirigir-se imediatamente a uma oficina
especializada, uma vez que isso significa que a direcção não tem assis-
tência; neste caso, não deve continuar a conduzir. Pare o veículo e solicite a
ajuda de um técnico. A direcção assistida não funciona se a bateria estiver
descarregada ou o motor não estiver a trabalhar (por exemplo, ao ser rebo-
cado). Em caso de falha da direcção assistida, há que contar com a necessi-
dade de exercer muito mais força do que habitualmente para controlar a
direcção.
18)Em função da versão do modelo.
AlteaXL_PT.book Seite 90 Freitag, 10. September 2010 11:31 11

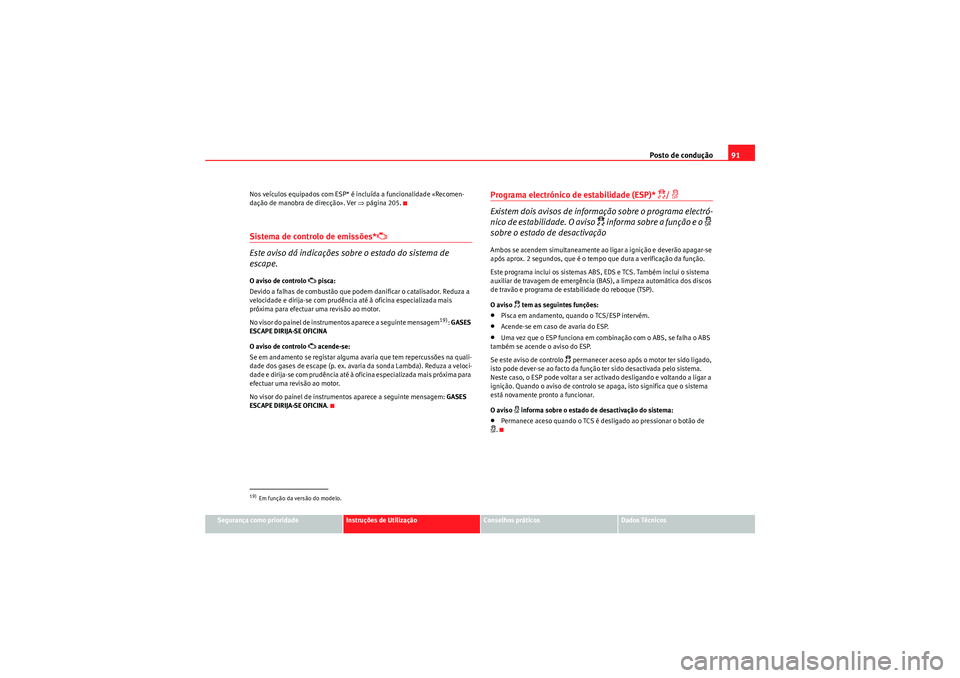

Posto de condução91
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Nos veículos equipados com ESP* é incluída a funcionalidade «Recomen-
dação de manobra de direcção». Ver ⇒
página 205.
Sistema de controlo de emissões*

Este aviso dá indicações sobre o estado do sistema de
escape.
O aviso de controlo
 pisca:
Devido a falhas de combustão que podem danificar o catalisador. Reduza a
velocidade e dirija-se com prudência até à oficina especializada mais
próxima para efectuar uma revisão ao motor.
No visor do painel de instrumentos aparece a seguinte mensagem
19): GASES
ESCAPE DIRIJA-SE OFICINA
O aviso de controlo
 acende-se:
Se em andamento se registar alguma avaria que tem repercussões na quali-
dade dos gases de escape (p. ex. avaria da sonda Lambda). Reduza a veloci-
dade e dirija-se com prudência até à oficina especializada mais próxima para
efectuar uma revisão ao motor.
No visor do painel de instrumentos aparece a seguinte mensagem: GASES
ESCAPE DIRIJA-SE OFICINA .
Programa electrónico de estabilidade (ESP)*
/ l
Existem dois avisos de informação sobre o programa electró-
nico de estabilidade. O aviso
 informa sobre a função e o
l
sobre o estado de desactivação
Ambos se acendem simultaneamente ao ligar a ignição e deverão apagar-se
após aprox. 2 segundos, que é o tempo que dura a verificação da função.
Este programa inclui os sistemas ABS, EDS e TCS. Também inclui o sistema
auxiliar de travagem de emergência (BAS), a limpeza automática dos discos
de travão e programa de estabilidade do reboque (TSP).
O aviso
 tem as seguintes funções:
•Pisca em andamento, quando o TCS/ESP intervém.•Acende-se em caso de avaria do ESP.•Uma vez que o ESP funciona em combinação com o ABS, se falha o ABS
também se acende o aviso do ESP.
Se este aviso de controlo
 permanecer aceso após o motor ter sido ligado,
isto pode dever-se ao facto da função ter sido desactivada pelo sistema.
Neste caso, o ESP pode voltar a ser activado desligando e voltando a ligar a
ignição. Quando o aviso de controlo se apaga, isto significa que o sistema
está novamente pronto a funcionar.
O aviso
l informa sobre o estado de desactivação do sistema:
•Permanece aceso quando o TCS é desligado ao pressionar o botão de l.
19)Em função da versão do modelo.
AlteaXL_PT.book Seite 91 Freitag, 10. September 2010 11:31 11

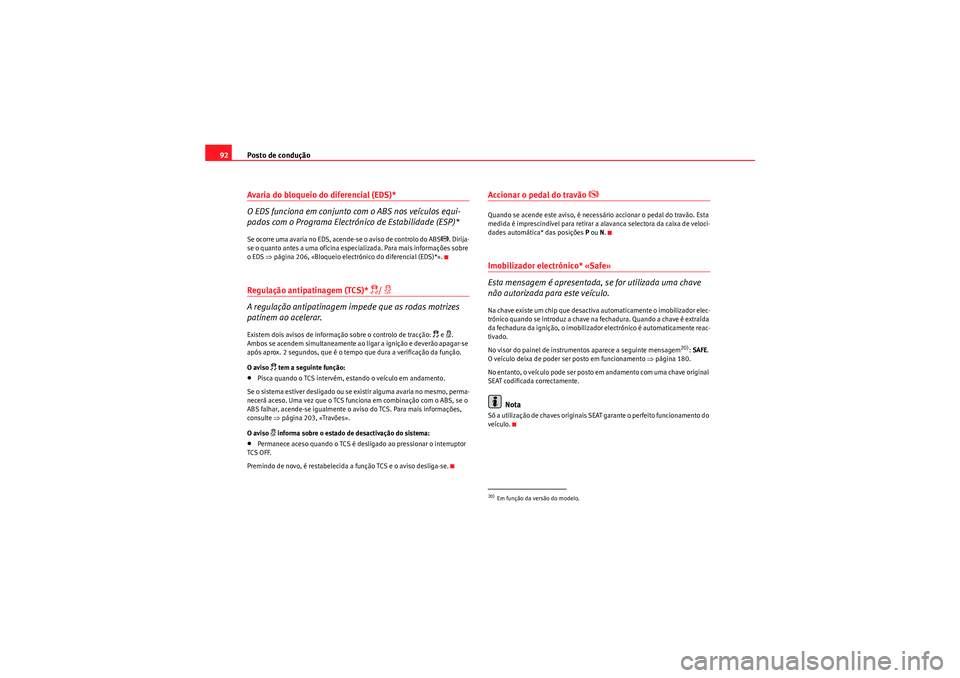

Posto de condução
92Avaria do bloqueio do diferencial (EDS)*
O EDS funciona em conjunto com o ABS nos veículos equi-
pados com o Programa Electrónico de Estabilidade (ESP)*Se ocorre uma avaria no EDS, acende-se o aviso de controlo do ABS
J. Dirija-
se o quanto antes a uma oficina especializada. Para mais informações sobre
o EDS ⇒ página 206, «Bloqueio electrónico do diferencial (EDS)*».
Regulação antipatinagem (TCS)*
/ l
A regulação antipatinagem impede que as rodas motrizes
patinem ao acelerar.Existem dois avisos de informação sobre o controlo de tracção:
 e l.
Ambos se acendem simultaneamente ao ligar a ignição e deverão apagar-se
após aprox. 2 segundos, que é o tempo que dura a verificação da função.
O aviso
 tem a seguinte função:
•Pisca quando o TCS intervém, estando o veículo em andamento.
Se o sistema estiver desligado ou se existir alguma avaria no mesmo, perma-
necerá aceso. Uma vez que o TCS funciona em combinação com o ABS, se o
ABS falhar, acende-se igualmente o aviso do TCS. Para mais informações,
consulte ⇒página 203, «Travões».
O aviso
l informa sobre o estado de desactivação do sistema:
•Permanece aceso quando o TCS é desligado ao pressionar o interruptor
TCS OFF.
Premindo de novo, é restabelecida a função TCS e o aviso desliga-se.
Accionar o pedal do travão
K
Quando se acende este aviso, é necessário accionar o pedal do travão. Esta
medida é imprescindível para retirar a alavanca selectora da caixa de veloci-
dades automática* das posições P ou N.Imobilizador electrónico* «Safe»
Esta mensagem é apresentada, se for utilizada uma chave
não autorizada para este veículo.Na chave existe um chip que desactiva automaticamente o imobilizador elec-
trónico quando se introduz a chave na fechadura. Quando a chave é extraída
da fechadura da ignição, o imobilizador electrónico é automaticamente reac-
tivado.
No visor do painel de instrumentos aparece a seguinte mensagem
20): SAFE .
O veículo deixa de poder ser posto em funcionamento ⇒página 180.
No entanto, o veículo pode ser posto em andamento com uma chave original
SEAT codificada correctamente.
Nota
Só a utilização de chaves originais SEAT garante o perfeito funcionamento do
veículo.20)Em função da versão do modelo.
AlteaXL_PT.book Seite 92 Freitag, 10. September 2010 11:31 11

Comandos no volante93
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Comandos no volanteGeneralidadesO volante contém módulos multifunções a partir dos quais é possível
controlar funções de áudio, telefone e radionavegação do veículo, assim
como a caixa de velocidades automática* sem que seja necessário desviar a
atenção da condução.
Existem três versões de módulos multifunções:•Versão Áudio, para o controlo desde o volante das funções disponíveis de
áudio.•Versão Áudio + Telefone, para o controlo desde o volante das funções
disponíveis de áudio, assim como do sistema de telefone.
Ambas as versões podem ser utilizadas para o controlo do sistema de Áudio
(Rádio, CD Áudio, CD mp3, iPod
21)/USB
21)/SD21)) e para o controlo do
Sistema de Radionavegação, em cujo caso controlam para além das
restantes funções anteriores, a função de Navegação.
•Versão para caixa de velocidades automática* ⇒página 192.21)Caso esteja instalada no veículo.
AlteaXL_PT.book Seite 93 Freitag, 10. September 2010 11:31 11

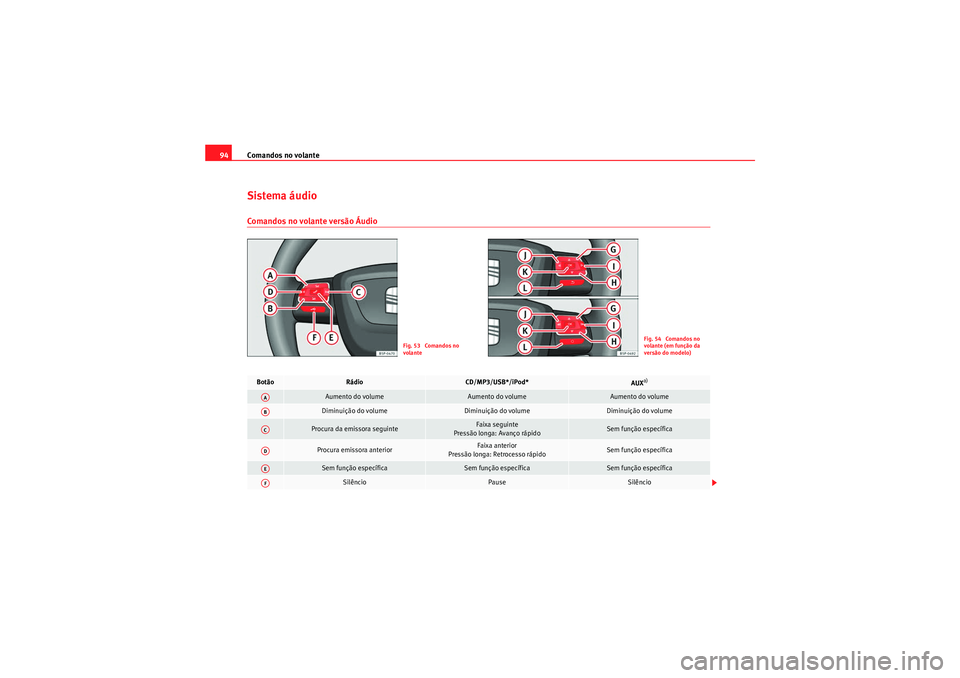

Comandos no volante
94Sistema áudioComandos no volante versão Áudio
Fig. 53 Comandos no
volante
Fig. 54 Comandos no
volante (em função da
versão do modelo)
Botão
Rádio
CD/MP3/USB*/iPod*
AUX
a)
Aumento do volume
Aumento do volume
Aumento do volume
Diminuição do volume
Diminuição do volume
Diminuição do volume
Procura da emissora seguinte
Faixa seguinte
Pressão longa: Avanço rápido
Sem função específica
Procura emissora anterior
Faixa anterior
Pressão longa: Retrocesso rápido
Sem função específica
Sem função específica
Sem função específica
Sem função específica
Silêncio
Pause
Silêncio
AAABACADAEAF
AlteaXL_PT.book Seite 94 Freitag, 10. September 2010 11:31 11
