2011 Seat Altea XL Manual do proprietário (in Portuguese)

Posto de condução63
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Visor digital do painel de instrumentosVisor (sem mensagens de informação ou advertência)
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒página 61. À direita do visor: Indicador da
posição da alavanca selectora da caixa de velocidades automática*.
Aparece em destaque a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)*.
Temperatura exterior.
Conta-quilómetros e indicador flexível de intervalos de serviço.*
Áreas de visualização*
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Relógio: «Acerto da hora». À direita do visor: Indicador da posição da
alavanca selectora da caixa de velocidades automática*. É realçada a
actual posição da alavanca selectora ou a velocidade engrenada (no
caso do Tiptronic)
Neste segmento existem indicadores seleccionáveis e automáticos
– Indicações opcionais: por ex. as do indicador multifunções (MFA)
– Indicações automáticas: mensagens informativas ou mensagens de
advertência.
– No visor também são apresentados menus com várias informações que permitem efectuar várias regulações: «Menus do painel de instru-
mentos»
Temperatura exterior:
Conta-quilómetros e indicador flexível de intervalos de serviço.
Fig. 38 Pormenor do
painel de instrumentos:
visor com diferentes indi-
cadores
A1A2A3
Fig. 39 Visor digital do
painel de instrumentos
A1A2A3A4
AlteaXL_PT.book Seite 63 Freitag, 10. September 2010 11:31 11

Posto de condução

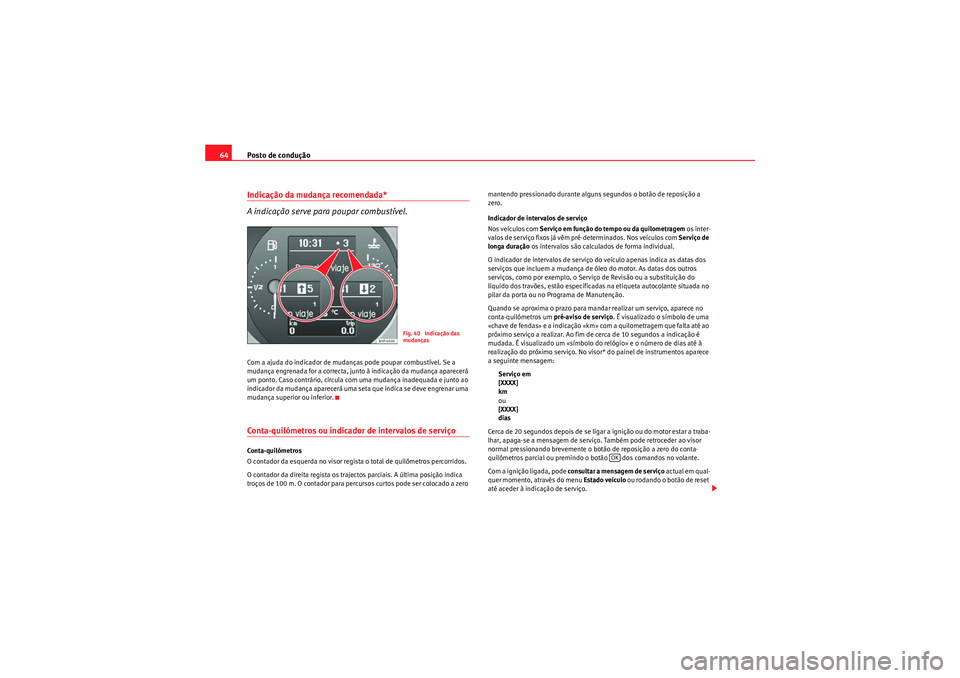

64Indicação da mudança recomendada*
A indicação serve para poupar combustível.Com a ajuda do indicador de mudanças pode poupar combustível. Se a
mudança engrenada for a correcta, junto à indicação da mudança aparecerá
um ponto. Caso contrário, circula com uma mudança inadequada e junto ao
indicador da mudança aparecerá uma seta que indica se deve engrenar uma
mudança superior ou inferior.Conta-quilómetros ou indicado r de intervalos de serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero mantendo pressionado durante alguns segundos o botão de reposição a
zero.
Indicador de intervalos de serviço
Nos veículos com
Serviço em função do tempo ou da quilometragem os inter-
valos de serviço fixos já vêm pré-determinados. Nos veículos com Serviço de
longa duração os intervalos são calculados de forma individual.
O indicador de intervalos de serviço do veículo apenas indica as datas dos
serviços que incluem a mudança de óleo do motor. As datas dos outros
serviços, como por exemplo, o Serviço de Revisão ou a substituição do
líquido dos travões, estão especificadas na etiqueta autocolante situada no
pilar da porta ou no Programa de Manutenção.
Quando se aproxima o prazo para mandar realizar um serviço, aparece no
conta-quilómetros um pré-aviso de serviço . É visualizado o símbolo de uma
«chave de fendas» e a indicação «km» com a quilometragem que falta até ao
próximo serviço a realizar. Ao fim de cerca de 10 segundos a indicação é
mudada. É visualizado um «símbolo do relógio» e o número de dias até à
realização do próximo serviço. No visor* do painel de instrumentos aparece
a seguinte mensagem:
Serviço em
[XXXX]
km
ou
[XXXX]
dias
Cerca de 20 segundos depois de se ligar a ignição ou do motor estar a traba-
lhar, apaga-se a mensagem de serviço. Também pode retroceder ao visor
normal pressionando brevemente o botão de reposição a zero do conta-
quilómetros parcial ou premindo o botão dos comandos no volante.
Com a ignição ligada, pode consultar a mensagem de serviço actual em qual-
quer momento, através do menu Estado veículo ou rodando o botão de reset
até aceder à indicação de serviço.
Fig. 40 Indicação das
mudanças
OK
AlteaXL_PT.book Seite 64 Freitag, 10. September 2010 11:31 11

Posto de condução65
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

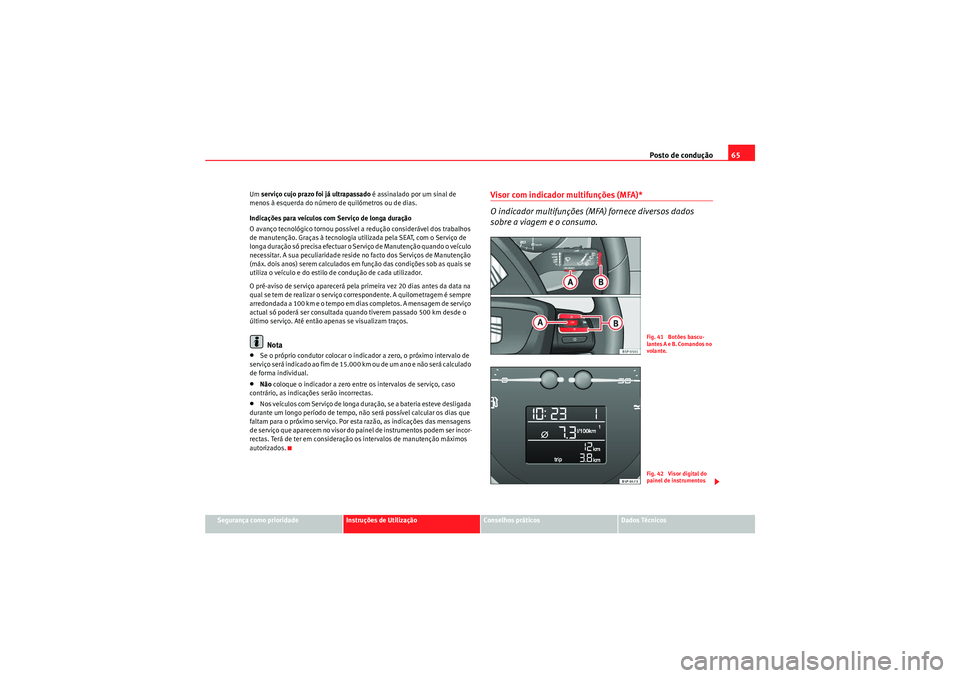

Um
serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Indicações para veículos com Serviço de longa duração
O avanço tecnológico tornou possível a redução considerável dos trabalhos
de manutenção. Graças à tecnologia utilizada pela SEAT, com o Serviço de
longa duração só precisa efectuar o Serviço de Manutenção quando o veículo
necessitar. A sua peculiaridade reside no facto dos Serviços de Manutenção
(máx. dois anos) serem calculados em função das condições sob as quais se
utiliza o veículo e do estilo de condução de cada utilizador.
O pré-aviso de serviço aparecerá pela primeira vez 20 dias antes da data na
qual se tem de realizar o serviço correspondente. A quilometragem é sempre
arredondada a 100 km e o tempo em dias completos. A mensagem de serviço
actual só poderá ser consultada quando tiverem passado 500 km desde o
último serviço. Até então apenas se visualizam traços.
Nota
•Se o próprio condutor colocar o indicador a zero, o próximo intervalo de
serviço será indicado ao fim de 15.000 km ou de um ano e não será calculado
de forma individual.•Não coloque o indicador a zero entre os intervalos de serviço, caso
contrário, as indicações serão incorrectas.•Nos veículos com Serviço de longa duração, se a bateria esteve desligada
durante um longo período de tempo, não será possível calcular os dias que
faltam para o próximo serviço. Por esta razão, as indicações das mensagens
de serviço que aparecem no visor do painel de instrumentos podem ser incor-
rectas. Terá de ter em consideração os intervalos de manutenção máximos
autorizados.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) fornece diversos dados
sobre a viagem e o consumo.
Fig. 41 Botões bascu-
lantes A e B. Comandos no
volante.Fig. 42 Visor digital do
painel de instrumentos
AlteaXL_PT.book Seite 65 Freitag, 10. September 2010 11:31 11

Posto de condução
66

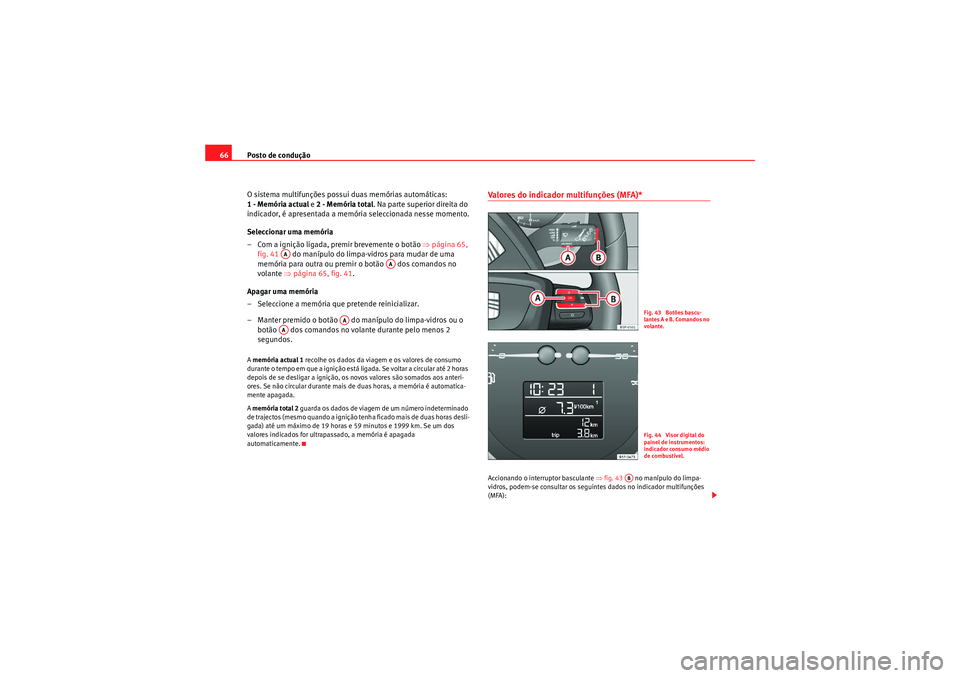

O sistema multifunções possui duas memórias automáticas:
1 - Memória actual e 2 - Memória total . Na parte superior direita do
indicador, é apresentada a memória seleccionada nesse momento.
Seleccionar uma memória
– Com a ignição ligada, premir brevemente o botão ⇒página 65,
fig. 41 do manípulo do limpa-vidros para mudar de uma
memória para outra ou premir o botão dos comandos no
volante ⇒página 65, fig. 41.
Apagar uma memória
– Seleccione a memória que pretende reinicializar.
– Manter premido o botão do manípulo do limpa-vidros ou o botão dos comandos no volante durante pelo menos 2
segundos.A memória actual 1 recolhe os dados da viagem e os valores de consumo
durante o tempo em que a ignição está ligada. Se voltar a circular até 2 horas
depois de se desligar a ignição, os novos valores são somados aos anteri-
ores. Se não circular durante mais de duas horas, a memória é automatica-
mente apagada.
A memória total 2 guarda os dados de viagem de um número indeterminado
de trajectos (mesmo quando a ignição tenha ficado mais de duas horas desli-
gada) até um máximo de 19 horas e 59 minutos e 1999 km. Se um dos
valores indicados for ultrapassado, a memória é apagada
automaticamente.
Valores do indicador multifunções (MFA)* Accionando o interruptor basculante ⇒fig. 43 no manípulo do limpa-
vidros, podem-se consultar os seguintes dados no indicador multifunções
(MFA):
AA
AA
AA
AA
Fig. 43 Botões bascu-
lantes A e B. Comandos no
volante.Fig. 44 Visor digital do
painel de instrumentos:
indicador consumo médio
de combustível.
AB
AlteaXL_PT.book Seite 66 Freitag, 10. September 2010 11:31 11

Posto de condução67
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

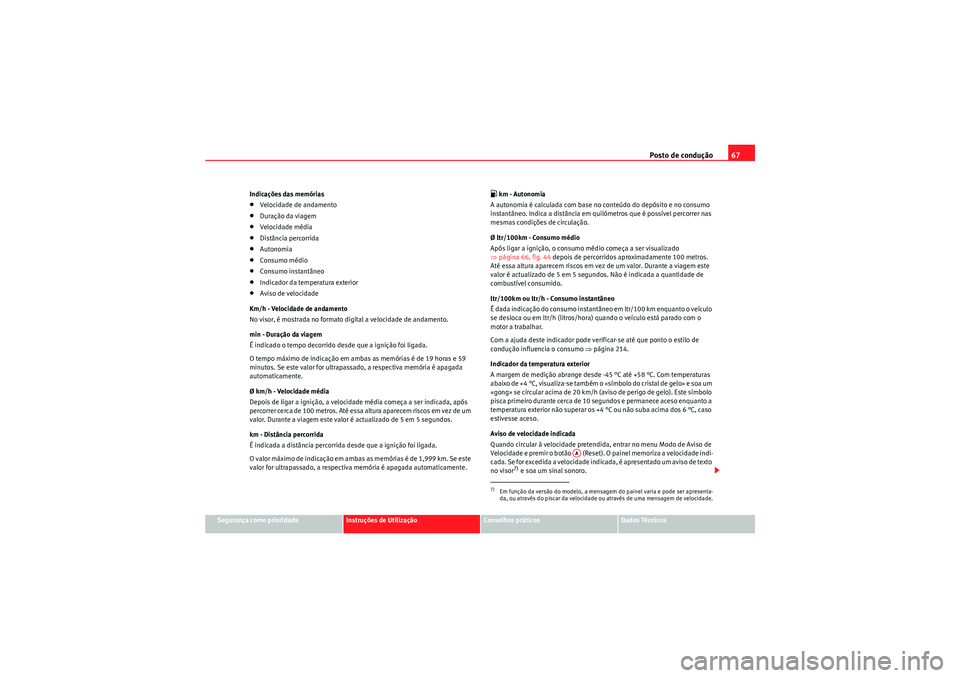

Indicações das memórias
•Velocidade de andamento•Duração da viagem•Velocidade média•Distância percorrida•Autonomia•Consumo médio•Consumo instantâneo•Indicador da temperatura exterior•Aviso de velocidade
Km/h - Velocidade de andamento
No visor, é mostrada no formato digital a velocidade de andamento.
min - Duração da viagem
É indicado o tempo decorrido desde que a ignição foi ligada.
O tempo máximo de indicação em ambas as memórias é de 19 horas e 59
minutos. Se este valor for ultrapassado, a respectiva memória é apagada
automaticamente.
Ø km/h - Velocidade média
Depois de ligar a ignição, a velocidade média começa a ser indicada, após
percorrer cerca de 100 metros. Até essa altura aparecem riscos em vez de um
valor. Durante a viagem este valor é actualizado de 5 em 5 segundos.
km - Distância percorrida
É indicada a distância percorrida desde que a ignição foi ligada.
O valor máximo de indicação em ambas as memórias é de 1,999 km. Se este
valor for ultrapassado, a respectiva memória é apagada automaticamente.
z km - Autonomia
A autonomia é calculada com base no conteúdo do depósito e no consumo
instantâneo. Indica a distância em quilómetros que é possível percorrer nas
mesmas condições de circulação.
Ø ltr/100km - Consumo médio
Após ligar a ignição, o consumo médio começa a ser visualizado
⇒ página 66, fig. 44 depois de percorridos aproximadamente 100 metros.
Até essa altura aparecem riscos em vez de um valor. Durante a viagem este
valor é actualizado de 5 em 5 segundos. Não é indicada a quantidade de
combustível consumido.
ltr/100km ou ltr/h - Consumo instantâneo
É dada i nd ica çã o d o consum o i nstant ân e o e m lt r/ 1 0 0 k m e nqu anto o ve ículo
se desloca ou em ltr/h (litros/hora) quando o veículo está parado com o
motor a trabalhar.
Com a ajuda deste indicador pode verificar-se até que ponto o estilo de
condução influencia o consumo ⇒página 214.
Indicador da temperatura exterior
A margem de medição abrange desde -45 °C até +58 °C. Com temperaturas
abaixo de +4 °C, visualiza-se também o «símbolo do cristal de gelo» e soa um
«gong» se circular acima de 20 km/h (aviso de perigo de gelo). Este símbolo
pisca primeiro durante cerca de 10 segundos e permanece aceso enquanto a
temperatura exterior não superar os +4 °C ou não suba acima dos 6 °C, caso
estivesse aceso.
Aviso de velocidade indicada
Quando circular à velocidade pretendida, entrar no menu Modo de Aviso de
Velocidade e premir o botão (Reset). O painel memoriza a velocidade indi-
cada. Se for excedida a velocidade indicada, é apresentado um aviso de texto
no visor
7) e soa um sinal sonoro.
7)Em função da versão do modelo, a mensagem do painel varia e pode ser apresenta- da, ou através do piscar da velocidade ou através de uma mensagem de velocidade.
AA
AlteaXL_PT.book Seite 67 Freitag, 10. September 2010 11:31 11

Posto de condução

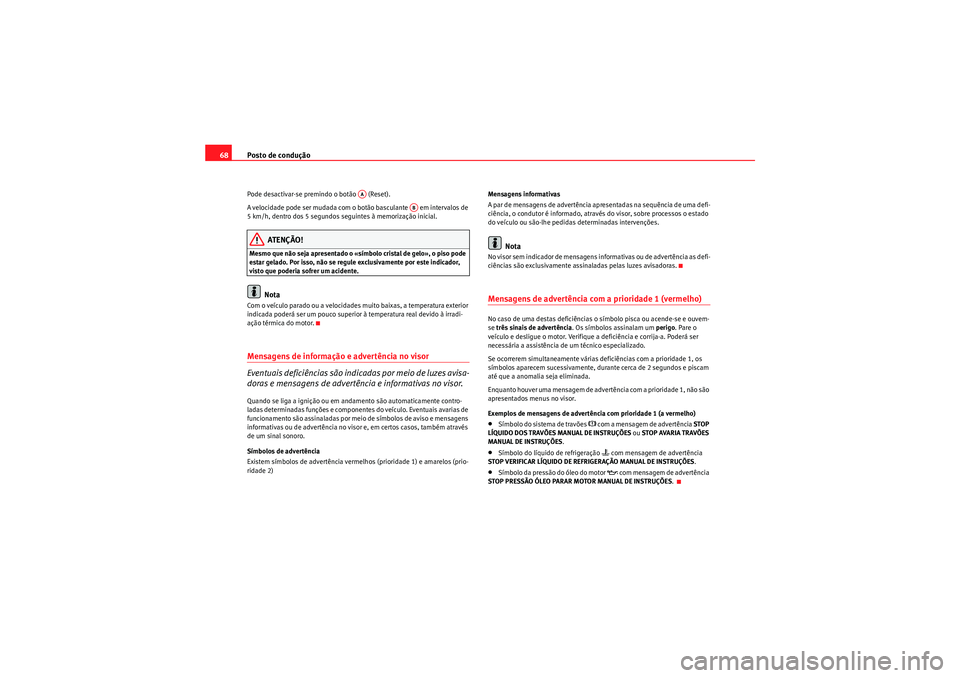

68Pode desactivar-se premindo o botão (Reset).
A velocidade pode ser mudada com o botão basculante em intervalos de
5 km/h, dentro dos 5 segundos seguintes à memorização inicial.
ATENÇÃO!
Mesmo que não seja apresentado o «símbolo cristal de gelo», o piso pode
estar gelado. Por isso, não se regule exclusivamente por este indicador,
visto que poderia sofrer um acidente.
Nota
Com o veículo parado ou a velocidades muito baixas, a temperatura exterior
indicada poderá ser um pouco superior à temperatura real devido à irradi-
ação térmica do motor.Mensagens de informação e advertência no visor
Eventuais deficiências são indicadas por meio de luzes avisa-
doras e mensagens de advertência e informativas no visor.Quando se liga a ignição ou em andamento são automaticamente contro-
ladas determinadas funções e componentes do veículo. Eventuais avarias de
funcionamento são assinaladas por meio de símbolos de aviso e mensagens
informativas ou de advertência no visor e, em certos casos, também através
de um sinal sonoro.
Símbolos de advertência
Existem símbolos de advertência vermelhos (prioridade 1) e amarelos (prio-
ridade 2) Mensagens informativas
A par de mensagens de advertência apresentadas na sequência de uma defi-
ciência, o condutor é informado, através do visor, sobre processos o estado
do veículo ou são-lhe pedidas determinadas intervenções.
Nota
No visor sem indicador de mensagens informativas ou de advertência as defi-
ciências são exclusivamente assinaladas pelas luzes avisadoras.Mensagens de advertência com a prioridade 1 (vermelho)No caso de uma destas deficiências o símbolo pisca ou acende-se e ouvem-
se
três sinais de advertência . Os símbolos assinalam um perigo. Pare o
veículo e desligue o motor. Verifique a deficiência e corrija-a. Poderá ser
necessária a assistência de um técnico especializado.
Se ocorrerem simultaneamente várias de ficiências com a prioridade 1, os
símbolos aparecem sucessivamente, durante cerca de 2 segundos e piscam
até que a anomalia seja eliminada.
Enquanto houver uma mensagem de advertência com a prioridade 1, não são
apresentados menus no visor.
Exemplos de mensagens de advertência com prioridade 1 (a vermelho)•Símbolo do sistema de travões
H com a mensagem de advertência STOP
LÍQUIDO DOS TRAVÕES MANUAL DE INSTRUÇÕES ou STOP AVARIA TRAVÕES
MANUAL DE INSTRUÇÕES.
•Símbolo do líquido de refrigeração
v com mensagem de advertência
STOP VERIFICAR LÍQUIDO DE REFRIGERAÇÃO MANUAL DE INSTRUÇÕES .
•Símbolo da pressão do óleo do motor
E com mensagem de advertência
STOP PRESSÃO ÓLEO PARAR MOTOR MANUAL DE INSTRUÇÕES .
AA
AB
AlteaXL_PT.book Seite 68 Freitag, 10. September 2010 11:31 11

Posto de condução69
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

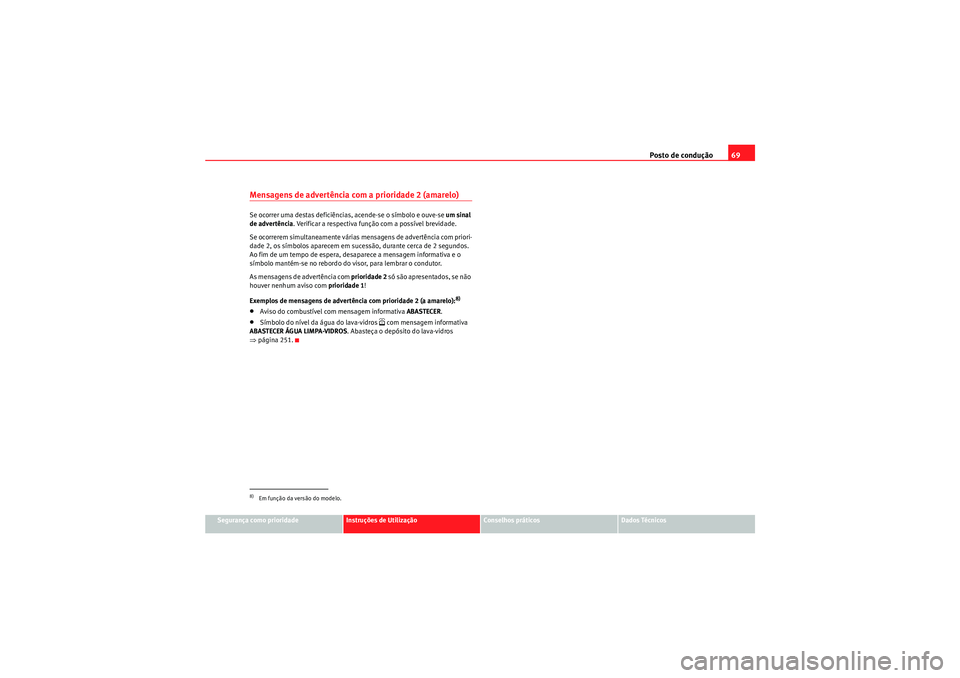

Mensagens de advertência com a prioridade 2 (amarelo) Se ocorrer uma destas deficiências, acende-se o símbolo e ouve-se um sinal
de advertência . Verificar a respectiva função com a possível brevidade.
Se ocorrerem simultaneamente várias mensagens de advertência com priori-
dade 2, os símbolos aparecem em sucessão, durante cerca de 2 segundos.
Ao fim de um tempo de espera, desaparece a mensagem informativa e o
símbolo mantém-se no rebordo do visor, para lembrar o condutor.
As mensagens de advertência com prioridade 2 só são apresentados, se não
houver nenhum aviso com prioridade 1!
Exemplos de mensagens de advertência com prioridade 2 (a amarelo):
8)
•Aviso do combustível com mensagem informativa ABASTECER. •Símbolo do nível da água do lava-vidros
 com mensagem informativa
ABASTECER ÁGUA LIMPA-VIDROS . Abasteça o depósito do lava-vidros
⇒ página 251.
8)Em função da versão do modelo.
AlteaXL_PT.book Seite 69 Freitag, 10. September 2010 11:31 11

Posto de condução

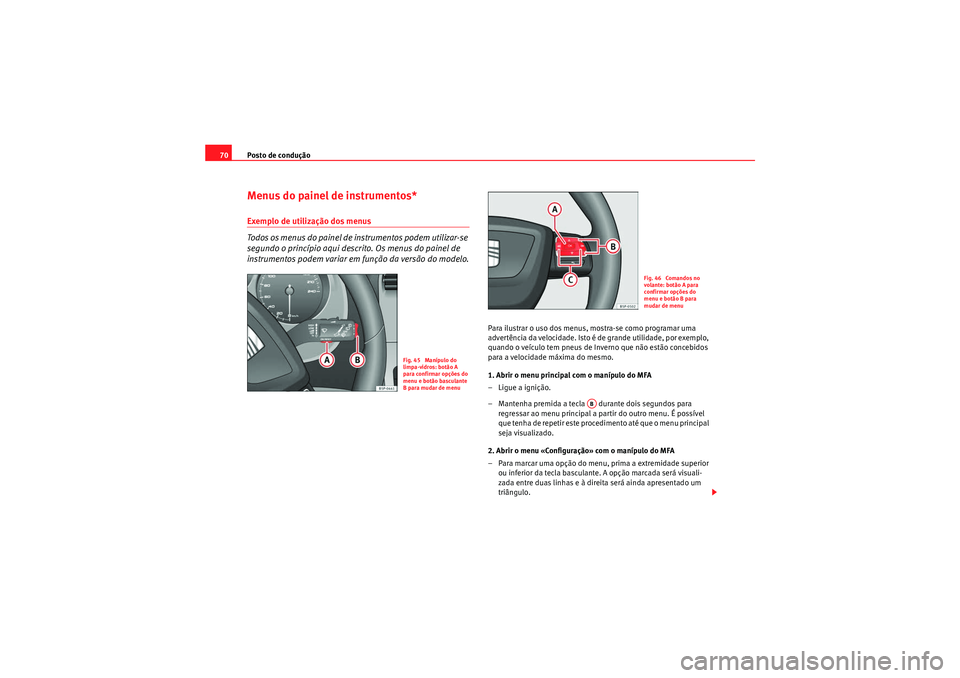

70Menus do painel de instrumentos*Exemplo de utilização dos menus
Todos os menus do painel de instrumentos podem utilizar-se
segundo o princípio aqui descrito. Os menus do painel de
instrumentos podem variar em função da versão do modelo.
Para ilustrar o uso dos menus, mostra-se como programar uma
advertência da velocidade. Isto é de grande utilidade, por exemplo,
quando o veículo tem pneus de Inverno que não estão concebidos
para a velocidade máxima do mesmo.
1. Abrir o menu principal com o manípulo do MFA
– Ligue a ignição.
– Mantenha premida a tecla durante dois segundos para
regressar ao menu principal a pa rtir do outro menu. É possível
que tenha de repetir este proced imento até que o menu principal
seja visualizado.
2. Abrir o menu «Configuração» com o manípulo do MFA
– Para marcar uma opção do menu, prima a extremidade superior ou inferior da tecla basculante. A opção marcada será visuali-
zada entre duas linhas e à direita será ainda apresentado um
triângulo.
Fig. 45 Manípulo do
limpa-vidros: botão A
para confirmar opções do
menu e botão basculante
B para mudar de menu
Fig. 46 Comandos no
volante: botão A para
confirmar opções do
menu e botão B para
mudar de menu
AB
AlteaXL_PT.book Seite 70 Freitag, 10. September 2010 11:31 11
