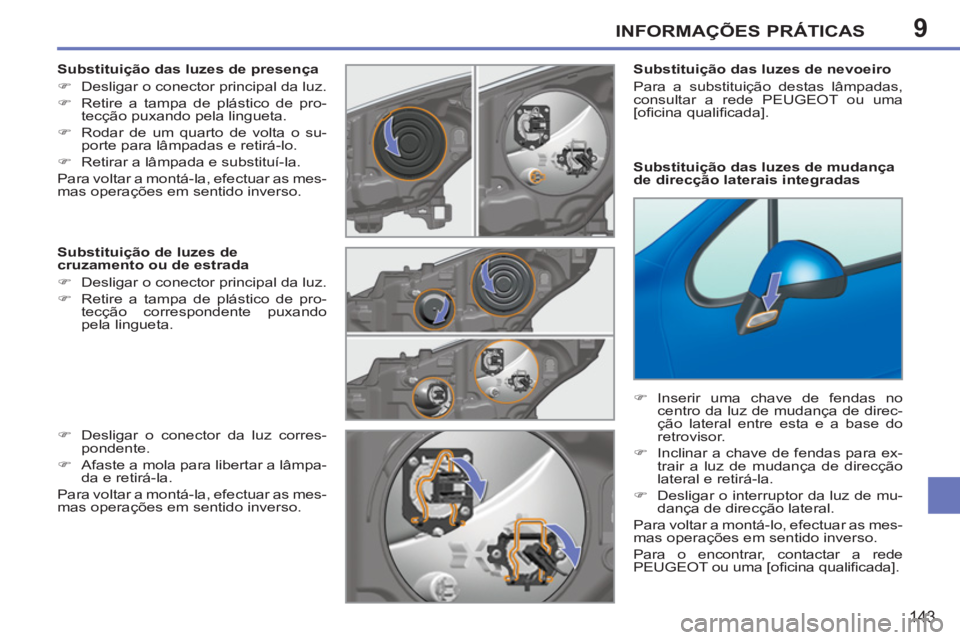

Substituição das luzes de presença


)
Desligar o conector principal da luz.

)
Retire a tampa de plástico de pro-
tecção puxando pela lingueta.

)
Rodar de um quarto de volta o su-
porte para lâmpadas e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montá-la, efectuar as mes-
mas operações em sentido inverso.

Substituição de luzes de
cruzamento ou de estrada


)
Desligar o conector principal da luz.

)
Retire a tampa de plástico de pro-
tecção correspondente puxando
pela lingueta.

)
Desligar o conector da luz corres-
pondente.

)
Afaste a mola para libertar a lâmpa-
da e retirá-la.
Para voltar a montá-la, efectuar as mes-
mas operações em sentido inverso.
Substituição das luzes de nevoeiro
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT ou uma
[ofi cina qualifi cada].

Substituição das luzes de mudança
de direcção laterais integradas


)
Inserir uma chave de fendas no
centro da luz de mudança de direc-
ção lateral entre esta e a base do
retrovisor.

)
Inclinar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.

)
Desligar o interruptor da luz de mu-
dança de direcção lateral.
Para voltar a montá-lo, efectuar as mes-
mas operações em sentido inverso.
Para o encontrar, contactar a rede
PEUGEOT ou uma [ofi cina qualifi cada].

9
i
INFORMAÇÕES PRÁTICAS
144

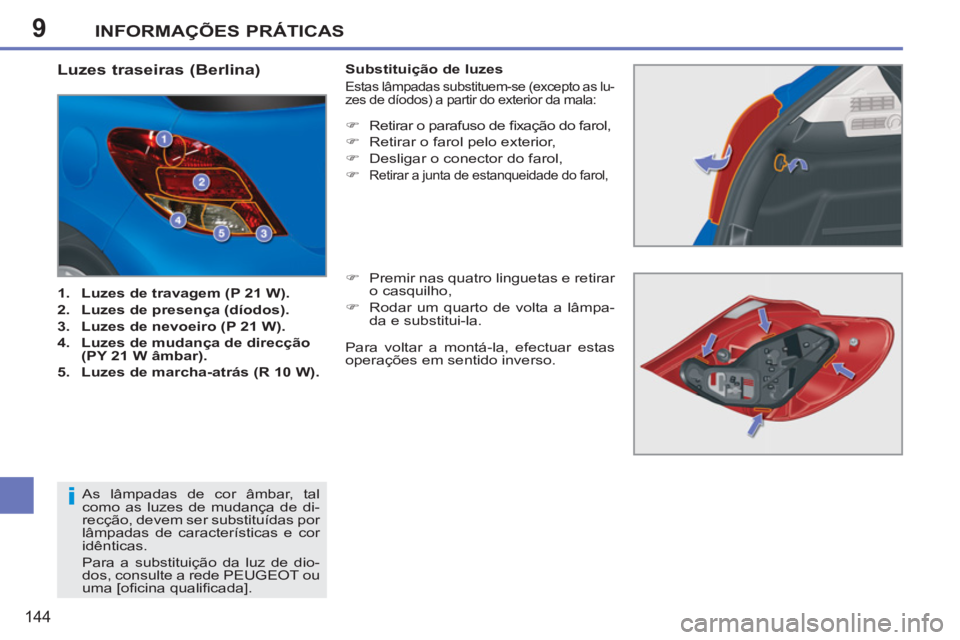

Luzes traseiras (Berlina)



1.
Luzes de travagem (P 21 W).


2.
Luzes de presença (díodos).


3.
Luzes de nevoeiro (P 21 W).


4.
Luzes de mudança de direcção
(PY 21 W âmbar).


5.
Luzes de marcha-atrás (R 10 W).


Substituição de luzes

Estas lâmpadas substituem-se (excepto as lu-
zes de díodos) a partir do exterior da mala:


)
Retirar o parafuso de fi xação do farol,

)
Retirar o farol pelo exterior,

)
Desligar o conector do farol,

)

Retirar a junta de estanqueidade do farol,


)
Premir nas quatro linguetas e retirar
o casquilho,

)
Rodar um quarto de volta a lâmpa-
da e substitui-la.


As lâmpadas de cor âmbar, tal
como as luzes de mudança de di-
recção, devem ser substituídas por
lâmpadas de características e cor
idênticas.
Para a substituição da luz de dio-
dos, consulte a rede PEUGEOT ou
uma [ofi cina qualifi cada].
Para voltar a montá-la, efectuar estas
operações em sentido inverso.

9
!
INFORMAÇÕES PRÁTICAS
145

Substituição da terceira luz de
travagem (4 lâmpadas W 5 W)


)
Premir os pinos de fi xação de cada
lado do farol.

)
Retirar o farol pelo exterior.

)
Rodar um quarto de volta o casqui-
lho correspondente à lâmpada de-
feituosa e retirá-lo.

)
Retirar a lâmpada e substitui-la.


Substituição das luzes da chapa de
matrícula (W 5 W)


)
Inserir uma chave de fendas num dos
orifícios exteriores do transparente.

)
Empurrá-lo para o exterior para o
soltar.

)
Retirar o transparente.

)
Retirar a lâmpada e substituí-la.


Para voltar a montá-la, efectuar estas
operações em sentido inverso.
Lavagem de alta-pressão

Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

9
i
INFORMAÇÕES PRÁTICAS
146

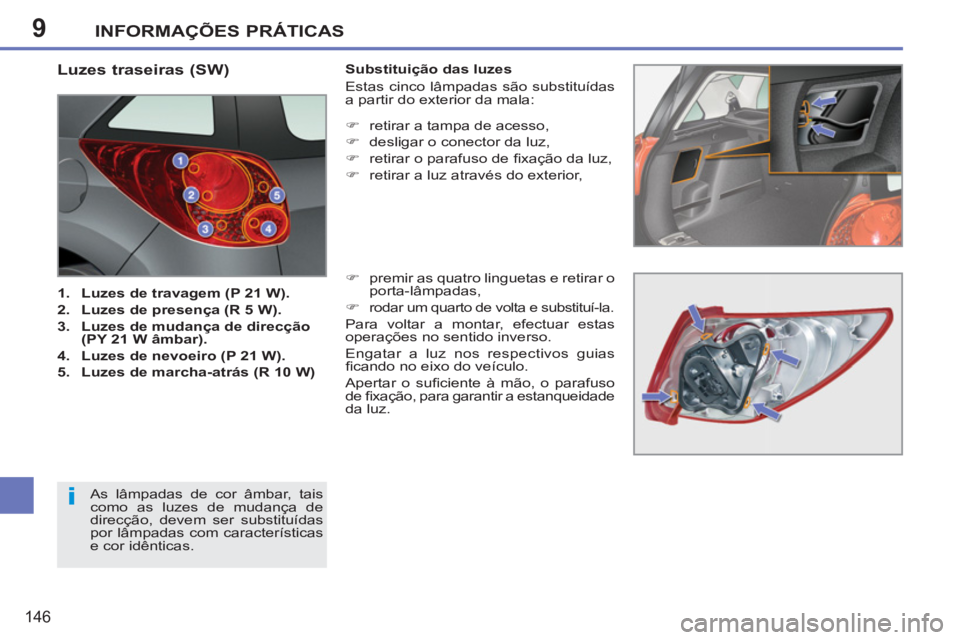

Luzes traseiras (SW)



1.
Luzes de travagem (P 21 W).


2.
Luzes de presença (R 5 W).


3.
Luzes de mudança de direcção
(PY 21 W âmbar).


4.
Luzes de nevoeiro (P 21 W).


5.
Luzes de marcha-atrás (R 10 W)


Substituição das luzes
Estas cinco lâmpadas são substituídas
a partir do exterior da mala:


)
retirar a tampa de acesso,

)
desligar o conector da luz,

)
retirar o parafuso de fi xação da luz,

)
retirar a luz através do exterior,

)
premir as quatro linguetas e retirar o
porta-lâmpadas,

) rodar um quarto de volta e substituí-la.

Para voltar a montar, efectuar estas
operações no sentido inverso.
Engatar a luz nos respectivos guias
fi cando no eixo do veículo.
Apertar o sufi ciente à mão, o parafuso
de fi xação, para garantir a estanqueidade
da luz.
As lâmpadas de cor âmbar, tais
como as luzes de mudança de
direcção, devem ser substituídas
por lâmpadas com características
e cor idênticas.

9
!
INFORMAÇÕES PRÁTICAS
147

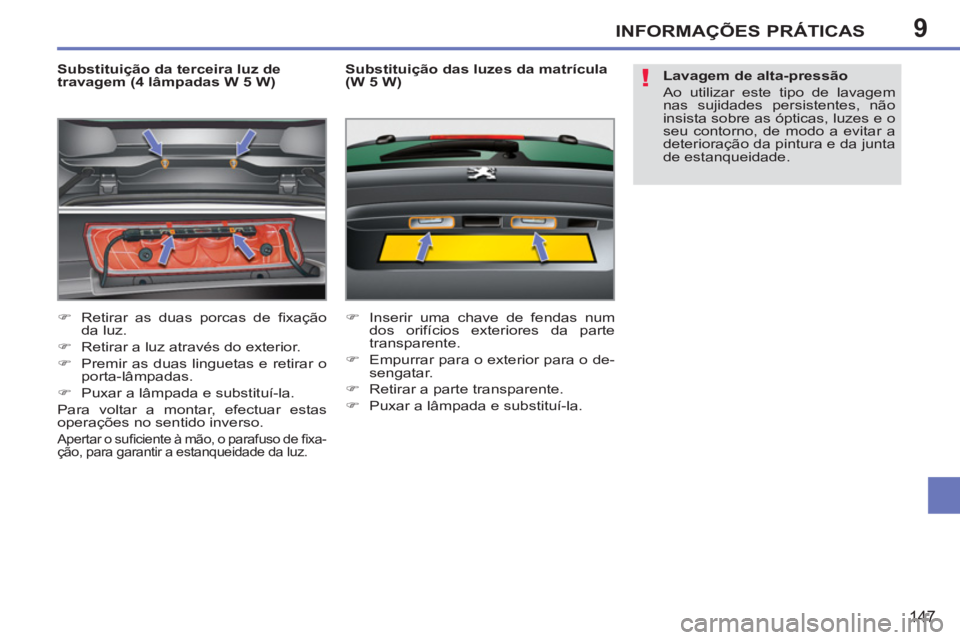

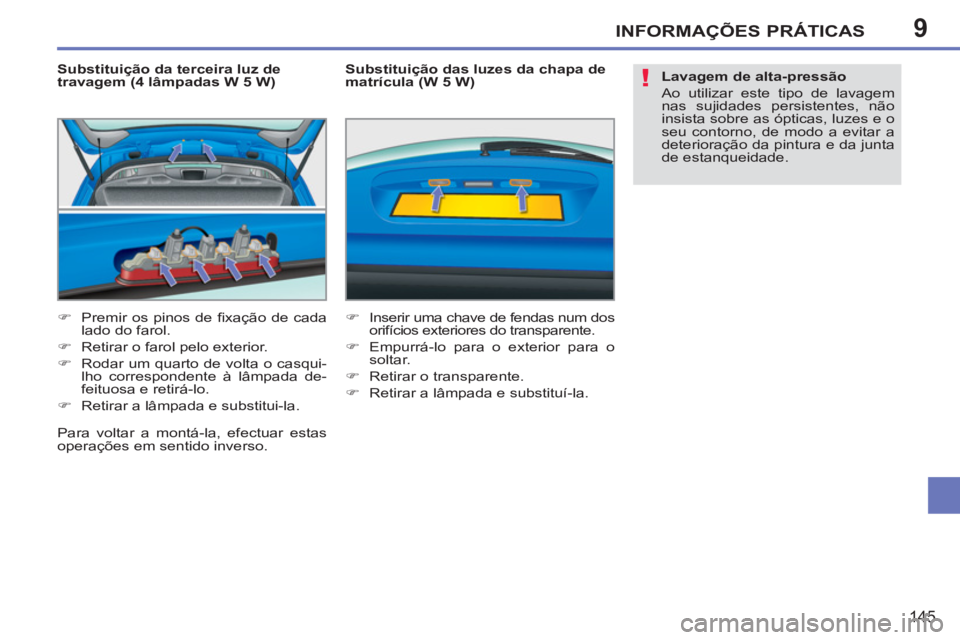

Substituição da terceira luz de
travagem (4 lâmpadas W 5 W)


)
Retirar as duas porcas de fi xação
da luz.

)
Retirar a luz através do exterior.

)
Premir as duas linguetas e retirar o
porta-lâmpadas.

)
Puxar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações no sentido inverso.
Apertar o sufi ciente à mão, o parafuso de fi xa-
ção, para garantir a estanqueidade da luz.


Substituição das luzes da matrícula
(W 5 W)


)
Inserir uma chave de fendas num
dos orifícios exteriores da parte
transparente.

)
Empurrar para o exterior para o de-
sengatar.

)
Retirar a parte transparente.

)
Puxar a lâmpada e substituí-la.

Lavagem de alta-pressão

Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

9
!
i
INFORMAÇÕES PRÁTICAS
148
A PEUGEOT declina qualquer res-
ponsabilidade pelas despesas oca-
sionadas pela reparação do seu
veículo ou pelos maus funciona-
mentos resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT
e não instalados consoante as suas
indicações, particularmente quando
o consumo do conjunto dos apare-
lhos suplementares ligados ultrapas-
sar 10 miliamperes.


Instalação de acessórios eléc-
tricos

O circuito eléctrico do seu veículo
foi concebido para funcionar com
os equipamentos de série ou op-
cionais.
Antes de instalar outros equipa-
mentos ou acessórios eléctricos
no seu veículo, consultar a rede
PEUGEOT ou uma [ofi cina quali-

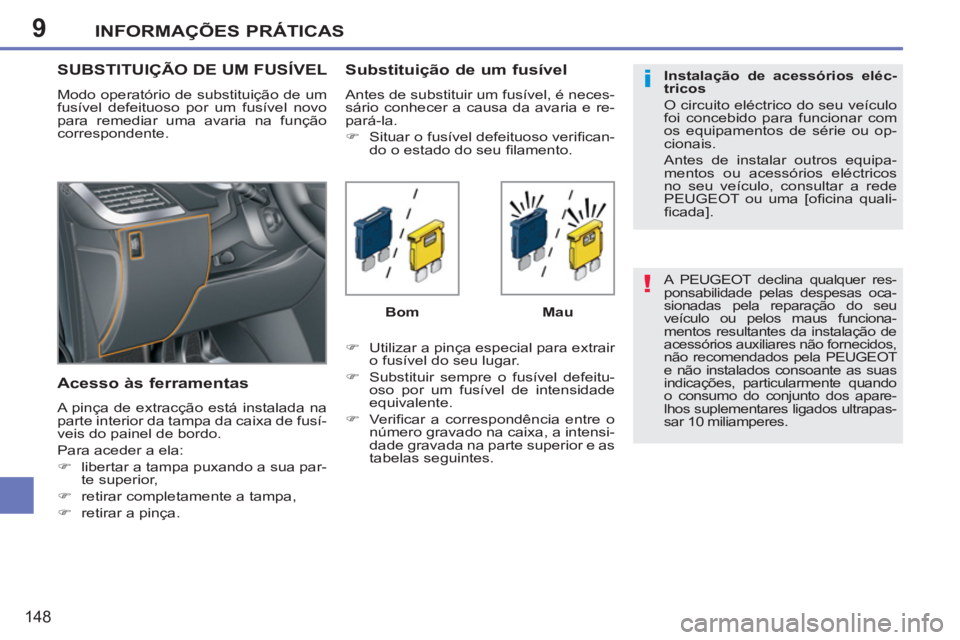

fi cada]. SUBSTITUIÇÃO DE UM FUSÍVEL

Modo operatório de substituição de um
fusível defeituoso por um fusível novo
para remediar uma avaria na função
correspondente.

Acesso às ferramentas

A pinça de extracção está instalada na
parte interior da tampa da caixa de fusí-
veis do painel de bordo.
Para aceder a ela:


)
libertar a tampa puxando a sua par-
te superior,

)
retirar completamente a tampa,

)
retirar a pinça.



Substituição de um fusível

Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e re-
pará-la.


)
Situar o fusível defeituoso verifi can-
do o estado do seu fi lamento.


)
Utilizar a pinça especial para extrair
o fusível do seu lugar.

)
Substituir sempre o fusível defeitu-
oso por um fusível de intensidade
equivalente.

)
Verifi car a correspondência entre o
número gravado na caixa, a intensi-
dade gravada na parte superior e as
tabelas seguintes.
Bom

Mau

9INFORMAÇÕES PRÁTICAS
149

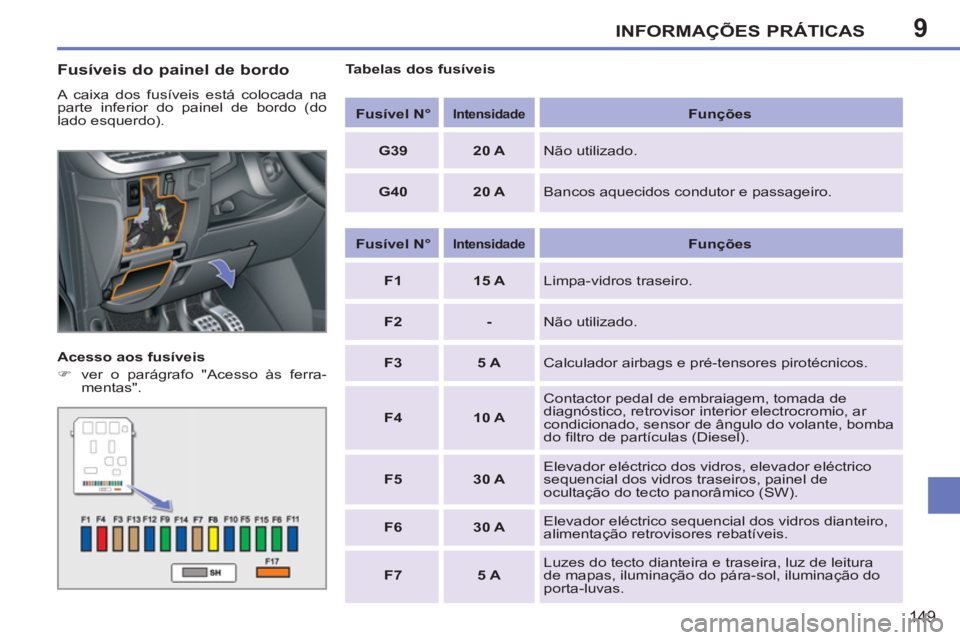

Fusíveis do painel de bordo

A caixa dos fusíveis está colocada na
parte inferior do painel de bordo (do
lado esquerdo).

Acesso aos fusíveis


)
ver o parágrafo "Acesso às ferra-
mentas".

Tabelas dos fusíveis


Fusível N°





Intensidade



Funções




G39



20 A

Não utilizado.


G40



20 A

Bancos aquecidos condutor e passageiro.


Fusível N°





Intensidade



Funções




F1



15 A

Limpa-vidros traseiro.


F2



-

Não utilizado.


F3



5 A

Calculador airbags e pré-tensores pirotécnicos.


F4



10 A

Contactor pedal de embraiagem, tomada de
diagnóstico, retrovisor interior electrocromio, ar
condicionado, sensor de ângulo do volante, bomba
do fi ltro de partículas (Diesel).


F5



30 A

Elevador eléctrico dos vidros, elevador eléctrico
sequencial dos vidros traseiros, painel de
ocultação do tecto panorâmico (SW).


F6



30 A

Elevador eléctrico sequencial dos vidros dianteiro,
alimentação retrovisores rebatíveis.


F7



5 A

Luzes do tecto dianteira e traseira, luz de leitura
de mapas, iluminação do pára-sol, iluminação do
porta-luvas.

9INFORMAÇÕES PRÁTICAS
150

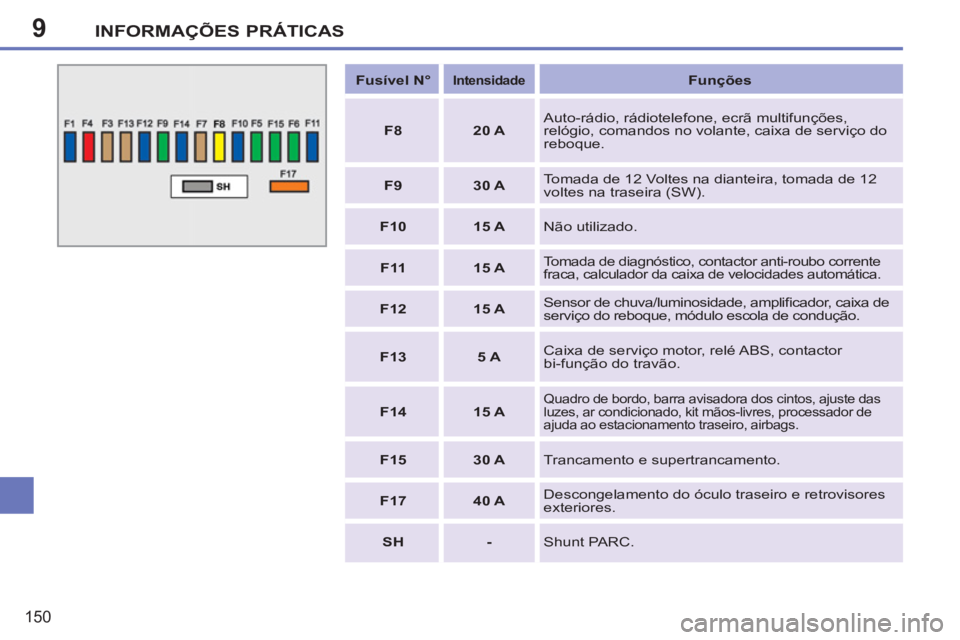

Fusível N°




Intensidade



Funções




F8



20 A

Auto-rádio, rádiotelefone, ecrã multifunções,
relógio, comandos no volante, caixa de serviço do
reboque.


F9



30 A

Tomada de 12 Voltes na dianteira, tomada de 12
voltes na traseira (SW).


F10



15 A

Não utilizado.


F11



15 A



Tomada de diagnóstico, contactor anti-roubo corrente
fraca, calculador da caixa de velocidades automática.


F12



15 A

Sensor de chuva/luminosidade, amplifi cador, caixa de
serviço do reboque, módulo escola de condução.


F13



5 A

Caixa de serviço motor, relé ABS, contactor
bi-função do travão.


F14



15 A



Quadro de bordo, barra avisadora dos cintos, ajuste das
luzes, ar condicionado, kit mãos-livres, processador de
ajuda ao estacionamento traseiro, airbags.


F15



30 A

Trancamento e supertrancamento.


F17



40 A

Descongelamento do óculo traseiro e retrovisores
exteriores.


SH



-

Shunt PARC.
